Лабораторная работа №1 Процедура восстановления пароля и начало конфигурирования маршрутизатора.

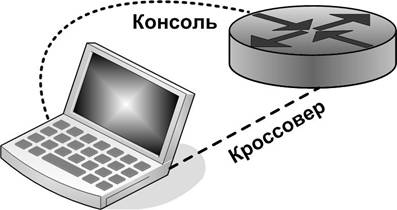

Соберите схему, представленную на рисунке 1.

Имя маршрутизатора

Enable secret password

Enable /VTU/ and consol password

Lab_A

class

cisco

Цель

Освоить процедуру восстановления пароля при физическом доступе к маршрутизатору, освоить начальный этап конфигурирования маршрутизатора с консоли, освоить сохранение и восстановление конфигурационного файла с tftp сервера.

Задание:

¾  Подсоедините консольный порт маршрутизатора к COM1 порту компьютера

¾  Установите соединение с маршрутизатором, используя программу HyperTerminal. Попытайтесь войти в привилегированный режим, используя пароль class (если Вы знаете пароль доступа к маршрутизатору или пароль не установлен, пропустите этот шаг). При неудачной аутентификации маршрутизатор выдаст сообщения:

Router>enable

Password:

Password:

Password:

% Bad secret

1.  В пользовательском режиме введите команду show version, запишите значение регистра конфигурации.

2.  Выключите маршрутизатор, подождите несколько секунд и включите его снова. Когда маршрутизатор отобразит System Bootstrap, Version

3.  В окне putty нажмите сочетание клавиш Ctrl+Break, что бы первести маршрутизатор в режим ROM монитора. Строка приглашения изменится на «rommon 1 >» или просто «>»

4.  Введите ? для просмотра всех 17 возможных команд в режиме ROM монитора

5.  Измените регистр конфигурации на 0х2142, с помощью команды confreg: Rommon 1> confreg 0x2142

6.  Введите команду reset для перезагрузки маршрутизатора

7.  Rommon 1>reset

8.  После загрузки на вопрос «Would you like to enter the initial configuration dialog?» (начать диалог создания файла конфигурации?) ответьте «No».

9.  Перейдите в привилегированный режим с помощью команды enable. Восстановите сохраненную конфигурацию copy startup-config running-config. Так как пользователь уже в привилегированном режиме, пароль вводить не потребуется.

10.  Зайдите в глобальный режим конфигурации configure terminal. И поменяйте пароль доступа к привилегированному режиму, используя команду enable secret class. Здесь class — новый пароль.

11.  Поменяйте значение регистра конфигурации на значение, записанное во втором шаге, используя команду config-register xxxxxxx, где xxxxxxx это записанное значение регистра.

12.  Вернитесь в привилегированный режим, используя команду end. Сохраните конфигурацию в NVRAM, используя команду copy running-config startup-config.

13.  Проверьте, что значение регистра конфигурации установлено верно, используя команду show version. Перезагрузите маршрутизатор, используя команду reload.

14.  Проверьте, что установленный Вами пароль работает.

Защита маршрутизатора паролем

Первое, что необходимо сделать - защитить паролем доступа к маршрутизатору.

В IOS привилегированный режим EXEC, защищается паролем с помощью команды enable secret. Алгоритм шифрования MD5. Заглавные и строчные буквы в пароле различаются.

Router(config)#enable secret class

Router (config)#exit

Router #show running-config

Building configuration...

еnable secret 5 $1$k2gM$4W2tuuTUqxuRd. LQxsh/v.

Маршрутизатор Cisco удаленно управляется через telnet. Всегда ограничивайте или запрещайте telnet. Задание пароля для telnet осуществляется следующим набором команд:

Router (config)#line vty 0 4

Router (config)#login

Router (config)#password cisco

Router (config)#ΛZ

Даже если маршрутизатор находится в закрытом помещении, пароли на консоль и внешний порт не повредят:

Router (config)#line con 0

Router (config)#login cisco

! Таймаут работы на консоли - 2 минут

Router (config)#exec-timeout 2 0

Router (config)#line aux 0

! разрешается вход с нормальной авторизацией через пароль

Router (config)#login cisco

Имя хоста задается командой hostname. Конфигурация сохраняется в NVRAM командой copy running-config startup-config

Router (config)# hostname Lab_A

Lab_A (config)#ΛZ

Lab_A #copy running-config startup-config

Интерфейсы (порты) маршрутизаторов имеют фиксированную конфигурацию Serial0, Serial1…, Ethernet0, Ethernet1… для 10Base-T и соответственно FastEthernet0, FastEthernet1 … для 100Base-T.

Состояние интерфейса маршрутизатора осуществляется с помощью команды shutdown – для выключения и no shutdown для включения.

Настройка IP адреса интерфейса FastEthernet0 осуществляется следующими командами:

Lab_A (config)#interface fastEthernet 0

Lab_A (config-if)#ip address 192.168.10

Lab_A (config-if)#no shutdown

Lab_A (config-if)#exit

Lab_A (config)#exit

Lab_A #copy running-config startup-config

Настройте статический IP адреса на интерфейсе компьютера 192.168.14.2 маска 255.255.255.0 шлюз 192.168.14.1. Проверьте наличие связи между маршрутизатором и tftp сервером, используя команду ping. Запустите и настройте на рабочей станции tftp сервер (например tftpd32, для его запуска и настройки требуется только запустить программу tftpd32.exe и установить корневую папку сервера).

Скопируйте конфигурационный файл на компьютер

В привилегированном режиме введите команду copy startup-config tftp и введите остальные параметры, как на рисунке ниже.

Lab_A #copy startap-config tftp

host Address or name of remote [ ]? 192.168.14.2

Distination filename [ Lab_A-config]? startup-config

!!!

Сделайте в конфигурационном файле, изменения – измените, например, название маршрутизатора на Lab_A_1.

Для восстановления файла конфигурации используйте команду copy tftp running-config.

Проверьте, что изменение прошло успешно.
