IPG - 24

Машина для нанесения гелькоата на формы малого и среднего размера

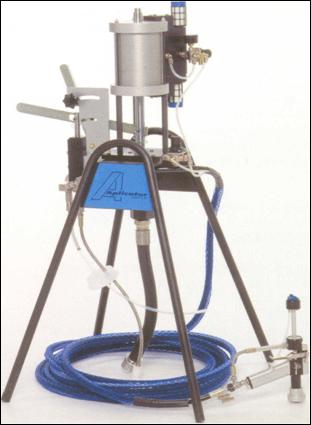

Установка IPG-24 производства фирмы Апликатор представляет собой спрей - машину для нанесения гелькоата. IPG-24 удовлетворяет всем требованиям на сегодняшний день для применения в стеклопластиковой промышленности. Новая технология предлагает превосходное и качественное нанесение гелькоатного покрытия, лёгкое обслуживание, эффективную стоимость, безопасность и надёжность. Для того чтобы существенно уменьшать потребность в очистке растворителями фирма Апликатор разработала спрей-пистолет (пульверизатор) который содержит специальную смешивающуюся камеру. Это исключает потребность в промывании всей системы от гелькоата во время остановки, а промывка растворителем необходима только для смешивающей камеры.

.

Принцип действия

Установка IPG-24 с поршневым насосом двойного действия с пневмоприводом, предназначенным для распыления как гелькоата, так и катализатора. Работа выполненного из нержавеющей стали насоса для катализатора, синхронизирована с вращением насоса для гелькоата с целью подачи катализатора независимо от изменений в подаче воздуха или в вязкости распыляемого материала. Насос для катализатора оснащен манометром и предохранительным (редукционным) клапаном. Количество подаваемого катализатора легко регулируется с помощью маховика, который позволяет изменять длину хода насоса для катализатора. Соотношение компонентов смеси регулируется бесступенчатым способом. Катализатор закачивается непосредственно из заводского контейнера. Гелькоат можно закачивать через всасывающий шланг из металлического ведра ёмкостью 20 литров. Компоненты смешиваются вне установки в том месте, где сдвоенные распылительные насадки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип машины: IPG-24

Давление воздуха в системе: 6 бар (90 фунт/кв. дюйм)

Расход воздуха: 135 литров/ 1 литр на выходе

Производительность: 100 см³

Макс. рабочее давление: 144 бар (2169 фунт/кв. дюйм)

Отношение давлений: 24:1

Расход гелькоата: 0.2-1.5 литр/мин

Отношение концентраций

(катализатора) Изменяемое в пределах 0,8-2.9 %

Длина шланга: 10 метров

Вес спрей пистолета 0.75 кг

Общий вес: ≈ 38 кг

­

Характерные особенности данной установки

    Насос катализатора для точного соотношения смеси "катализатор/гелькоат" Непрерывное регулирование соотношения подготавливаемой смеси "катализатор/гелькоат"

Данное соотношение может быть изменено во время работы

    Воздушный привод, отсутствие электрических соединений Статический миксер в пистолете Пониженное потребление растворителей Потери материала сводятся к незначительному количеству Равномерное распределение катализатора Незначительные габариты установки Легок в эксплуатации Легкий вес спрей-пистолета
