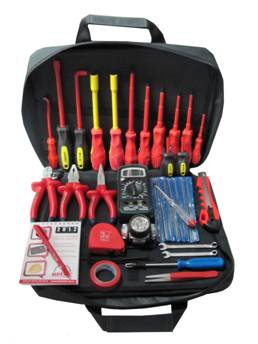

Набор инструмента релейщика для служб РЗА
код ТН ВЭД -
Цена на набор релейщика - 6490 рублей
Сертификат соответствия C-RU AB24 B 00445 ТР 0710552 от 29/08/2011
Набор ремонтного инструмента релейщика служб РЗА предназначен для проведения ремонтных реконструктивных работ устройств релейной защиты и автоматики (РЗА) на местах установки и в лабораториях, а так же может быть использован при проведении наладок и плановых проверок.
Инструмент релейщика должен использоваться в соответствии с указаниями настоящей инструкции по каждому виду инструмента. Применение инструмента не по назначению, а также применение всякого рода приспособлений для увеличения усилий, действующих на рабочую часть инструмента, не допускается.
УКАЗАНИЯ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ НАБОРА РЕЛЕЙЩИКА ДО 1000В.
1. Ключи гаечные торцовые специальные предназначены в основном для сборки и разборки релейной аппаратуры при ее ремонте для демонтажа или установки отдельных реле или комплексов реле на панелях.
2. Ключи гаечные плоские двухсторонние с разноправленными осями захватов с размерами зевов 7х7;8х8 под гайки М4,М5, предназначены для сборки и разборки релейной аппаратуры при ее ремонте.
3. Отвертка рожковая D7 мм предназначена для затяжки соединений скользящих контактов вторичных целей ячеек КРУ.
4. Отвертка рожковая D4 мм предназначена для изменения ответвлений обмотки РТВ.
5. Отвертки шлицевые со стержнями D4 мм, D6 мм предназначены для винтов М4,М6 на зажимах реле, панелей аппаратов и приборов.
6. Отвертка «Грибок» D4 мм предназначена для установки правого упорного винта, ограничивающего угол поворота якоря реле РТ-40
7. Отвертка «Грибок» D6 мм предназначена для установки подпятников реле РБМ, ИМБ, КРС и т. п.
8. Отвертка угловая D6 мм с продольным рабочим концом предназначена для винтов М5, М6 в труднодоступных местах релейной аппаратуры.
9. Отвертка с улавливателем (отвертка-винтодержатель) предназначена для винтов М4 и М5 в тех случаях, когда отсутствует возможность придерживать винт рукой.
Технические характеристики
№ | Наименование | Кол-во, шт |
1 | Ключ торцевой специальный S 7 мм до 1000В | 1 |
2 | Ключ торцевой специальный S 9 мм до 1000В | 1 |
3 | Ключ гаечный плоский комбинированный 7 мм | 1 |
4 | Ключ гаечный плоский комбинированный 8 мм | 1 |
5 | Отвертка рожковая КРУ до 1000В | 1 |
6 | Отвертка рожковая РТВ до 1000В | 1 |
7 | Отвертка шлицевая диэлектрическая SL 3.0x75 mm до 1000В | 1 |
8 | Отвертка шлицевая диэлектрическая SL 5.5x125mm до 1000В | 1 |
9 | Отвертка шлицевая диэлектрическая SL 4.0x100mm до 1000В | 1 |
10 | Отвертка шлицевая диэлектрическая SL 7.0x150mm до 1000В | 1 |
11 | Отвертка крестовая PH 1*100 до 1000В | 1 |
12 | Отвертка крестовая PH 2*100 до 1000В | 1 |
13 | Цифровая индикаторная отвертка 12-220В | 1 |
14 | Отвертка маленькая «бочка» SL 4.7x38mm до 1000В | 1 |
15 | Отвертка маленькая «бочка» SL 6.0x38mm до 1000В | 1 |
16 | Отвертка угловая Ф6 мм с продольным рабочим концом до 1000В | 1 |
17 | Отвертка с улавливателем | 1 |
18 | Плоскогубцы 160mm до 1000В | 1 |
19 | Бокорезы 160mm до 1000В | 1 |
20 | Тонкогубцы 160mm до 1000В | 1 |
21 | Пинцет прямой изолированный | 1 |
22 | Пинцет изогнутый изолированный | 1 |
23 | Набор надфилей | 1 |
24 | Нож с выдвижными лезвиями | 1 |
25 | Мультиметр М830 | 1 |
26 | Фонарь налобный светодиодный | 1 |
27 | Рулетка 3м | 1 |
28 | Изолента | 1 |
29 | Сумка инструментальная | 1 |
30 | Блокнот для записей | 1 |
31 | Ручка шариковая для записей | 1 |
