Спирально навитые прокладки (стр. 6 )

1. Спирально навитые прокладки

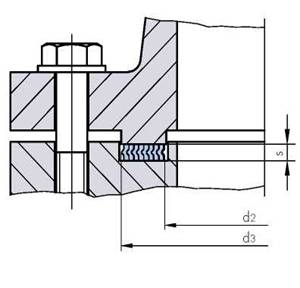

SWG для фланцев типа выточка\бурт - EN 1514-2 (DIN 2691 ] и ANSI B16.5 в соответствии с DIN 2512 и ANSI B16.21

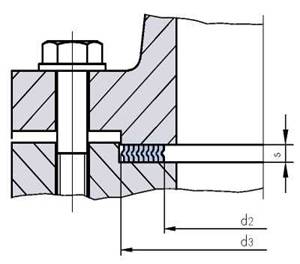

SWG для фланцев типа в паз и гребень - EN 1514-2 (DIN 2692] и ANSI B16.5 в соответствии с DIN 2513 и ANSI B16.21

8

Овальная форма

Пример заказа прокладки:

Спирально навитая прокладка MS 16,

API 601 для ANSI В 16.5, 2"-150lbs,

Намотка, внутреннее кольцо: AISI 316,

Наполнитель: графит 98%,

Центрирующее кольцо: CS

НЕСТАНДАРТНОЕ SWG

Все стандартные типы могут быть доставлены с нестандартными размерами в соответствии с пожеланиями заказчика.

Размеры:AxBxbxs (мм)

Прямоугольная (со

скругленными углами)

форма

Прокладки для люков и дверец паровых котлов:

Прокладки Типа MS 10 могут производиться овальными или прямоугольными (со скругленными углами). Для данного типа уплотнений нет специального стандарта. При заказе требуется полная спецификация: Внутренние размеры (AxB), ширина (b) и толщина (s) или чертеж.

ПРИМЕР ЗАКАЗА:

Спирально навитая прокладка MS 10,

A x В x b x s

Намотка: AISI 316,

Наполнитель: Графит 98%

Размеры:AxBxbxs (mm)

9

1. Спирально навитые прокладки

Компрессия прокладки

Спирально навитые прокладки должно быть сконструированы таким образом, чтобы под постоянной нагрузкой, с учетом номинального внутреннего диаметра резьбы, прокладка сжалась до определенной ширины (е).

СТАНДАРТНАЯ КОМПРЕССИЯ ПРОКЛАДКИ
s	3,5	4,5	6,5
e	2,5±01	3,3±01	4.7±0,1

Соединения с прокладками без весовой нагрузки

В связи с тем, что не существует стандартов по применению спирально навитых прокладках в соединениях без весовой нагрузки, рекомендуется следовать данным в нижеприведенной таблице.

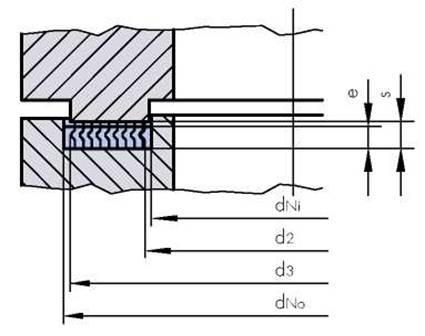

РАЗМЕРЫ ПРОКЛАДОК И ПАЗОВ
Спирально навитая прокладка	Паз
dM	bG	d3	d2	s	dN0	bN	dN,
< 300	5-9	dG+bG	dG-bG	3,5	d3+1	bG/0,86	dN0-2bN	2,5±°'
< 1000	9-17	dG+bG	dG-bG	3,5	d3+ 1,5	dNo-2bN	2,5±°'
< 300	5-9	dG+bG	dG-bG	4,5	d3+1	dNo-2bN	3,3±°'
< 1000	9-17	dG+bG	dG-bG	4,5	dj+1,5	dNo-2bN	3,3±°'

bG-ширина прокладки bN - ширина паза

Таблица допусков

Диапазон величин	Отклонения	Ровная поверхность
NPS	DN	d2	d3	s1	d1	d2	d3	d4	s1	s2
< 10"	< 300	±0,5	±0,5	+ 0,8 + 0,1	±0,8	±0,8	±0,8	±0,8	+ + 0,1	+ 0,25 -0,15
10"-24"		±0,8	±0,8	+ 0,8 + 0,1	±0,8	±0,8	±0,8	+ 0,8 -1,6	+ 0,8 + 0,1	+ 0,25 -0,15
26" - 50"	8	±1,2	±1,2	+ 0,8 + 0,1	±1,6	±1,6	±1,6	+ 0,8 -2,0	+ 0,8 + 0,1	+ 0,25 -0,15
> 50"	> 1200				±2,4	±2,4	±2,4	+ 0,8 -3,0	+ 0,8 + 0,1	+ 0,25 -0,15

10

Параметры прокладки

	DIN 2505	ASME
Тип прокладки	МАТЕРИАЛ (кожух)	K1 [мм]	koxKD [Н/мм]	м	y[МПa]
MS 10, MS 12,	Сталь, хром. сталь	1,3xbD	50xbD	1,3	50
MS14, MS16	CrNi-сталь, монель-металл	1,4xbD	55xbD	1,4	55
	CrNi-сталь (графит/ПТФЭ)	1,2xbD	40xbD	1,2	40

ПРОКЛАДКА С ВЕСОВОЙ НАГРУЗКОЙ

11

[1] С ПТФЭ (политетрафторэтилен) прокладками

[2] Американское общество по испытанию материалов

[3] Немецкий институт стандартов

[4] Европейские Нормы

[5] Спирально навитая прокладка

[6] Британский Стандарт

[7] Национальный Институт Стандартизации США

[8] Американский нефтяной институт
