Аппараты телефонные, технические требования (стр. 7 )

10.3.2  В случае, если ТА поддерживают голосовую (речевую) технологию, то ТА должны поддерживать следующие функции:

а)  голосового набора исходящего номера на казахском языке (распознавания казахской речи);

б)  озвучивания входящего номера и имени владельца этого номера казахском языке (синтез казахской речи).

11  Требования к конструкции

13.1  ТА должны изготовляться в настольном, настенном или комбинированном изготовлении, их можно как поставить на стол, так и повесить на стене.

13.2  Габаритные и установочные размеры ТА должны быть указаны в ТУ на ТА конкретного типа. Масса ТА должна быть не более:

а)  1,5 кг для ТА класса сложности 3;

б)  1,1 кг для ТА класса сложности 2;

в)  указанной в ТУ для ТА классов сложности 0 и 1.

13.3  Масса микротелефонной трубки вместе с электроакустическими преобразователями должна быть не более 0,35 кг.

13.4  Сила нажатия на любую из кнопок номеронабирателя и функциональную кнопку должна быть не более 1,5 Н. Сила нажатия на кнопку с "проваливающейся" диафрагмой усилия должна быть не более 2,5 Н.

13.5  Расположение цифр и символов на кнопках номеронабирателя должно соответствовать рисунку 1 пп. 11.1.2.

13.6  Основные отличительные функции и дополнительные возможности (таблица 2 настоящего стандарта) должны быть указаны в ТУ на ТА конкретного типа.

12  Требования к документации

13.1  Техническая документация (техническое описание и инструкция по эксплуатации) должна быть выполнена на казахском языке.

13.2  По согласованию с Заказчиком перечень поставляемой технической документации может быть расширен.

13  Требования к маркировке

14.1  Маркировка ТА должны включать наименование аппарата, товарный знак или наименование производителя, номер ТУ, месяц и год выпуска, заводской номер.

14.2  Маркировка должна быть устойчивой в течение всего срока службы ТА.

14.3  Транспортная маркировка должна содержать основные, дополнительные и информационные надписи согласно конструкторской документации.

14.4  На ТА и ее составных частях, на упаковке и технической документации должен быть нанесен знак сертификата соответствия Министерства связи и информации Республики Казахстан.

14  Требования к упаковке

15.1  АС должны быть упакованы в соответствии с инструкцией предприятия-изготовителя. Также должны быть упакованы запасные части, принадлежности и эксплуатационная документация.

15.2  Упаковка ТА должна иметь четкую маркировку, содержащую включать наименование аппарата, товарный знак или наименование производителя, номер технических условий, месяц и год выпуска, заводской номер.

15.3  Упаковка ТА должна обеспечивать сохранность ТА при хранении и транспортировании, а также при погрузочно-разгрузочных работах.

15  Требования к транспортированию и хранению

16.1  ТА в упакованном виде должны быть устойчивы к транспортировании со всеми видами транспорта при температурах от минус 50°С до 50°С и относительной влажности воздуха 100% при температуре минус 25°С при защите их от прямого воздействия атмосферных осадков и механических повреждений по правилам, соответствующим требованиям ГОСТ 23088.

16.2  ТА в упакованном виде при авиатранспортировании должны выдерживать воздействие пониженного атмосферного давления 12 кПа (90 мм рт. ст.) при температуре окружающего воздуха минус 50ºС.

16.3  ТА в упакованном виде должны храниться в условиях группы Л в соответствии с требованиями ГОСТ 15150.

16  Гарантии изготовителя

17.1  Изготовитель должен гарантировать соответствие ТА требованиям настоящего стандарта и технических условий на аппарат конкретной модели при соблюдении условий эксплуатации, транспортирования и хранения.

17.2  Гарантийные обязательства изготовителя (поставщика) должны быть указаны в ТУ на аппарат конкретной модели.

17.3  В технических условиях на ТА должны быть указаны конкретные значения:

а)  гарантийного срока эксплуатации, исчисляемого с момента ввода в эксплуатацию или со дня розничной продажи, выбираемого из ряда: 12, 18, 24 месяца;

б)  гарантийного срока хранения, исчисляемого с момента изготовления, выбираемого из ряда 6, 12 месяцев.

Приложение А (справочное)

Параметры абонентских линий и моста питания, способы подачи суммарного сигнала в режиме вызова и напряжения переменного тока

А.1 Электрические параметры физических абонентских линий должны соответствовать следующим значениям [6]:

а)  сопротивление постоянному току каждого из разговорных проводов не более 600 Ом;

б)  сопротивление изоляции между проводами или между любым проводом и землей не менее 20 кОм;

в)  рабочая емкость линии не более 0,5 мкФ;

г)  затухание асимметрии в диапазоне частот от 0,3 до 3,4 кГц не менее 43,0 дБ.

А.2 Собственное затухание абонентских линий должно соответствовать значениям [7], приведенным в таблице А.1.

1 Собственное затухание абонентских линий

Диаметр токопроводящих проводов, мм	0,32	0,4	0,5	0,64	0,7
Собственное затухание на частот 800 Гц, дБ	3,5	4,0	4,5	4,5	4,5
Собственное затухание на частоте 1000 Гц, дБ	4,0	4,5	5,0	5,0	5,0

А.3 Искусственная абонентская линия, используемая при проведении измерений параметров ТА, должна соответствовать ГОСТ 7153. Схема искусственной абонентской линии приведена на рисунке А.1.

1

А.4 Собственное затухание искусственной абонентской линии соответствует значениям, приведенным в таблице А.2.

А.5 Измеренное рабочее затухание искусственной абонентской линии должно соответствовать значениям, приведенным в таблице А.3. Предел допускаемого отклонения cоставляет ± 0,2 дБ.

2 Собственное затухание искусственной абонентской линии

Частота, Гц	200	300	400	500	600	700	800	900	1000	1020
Затухание, дБ	2,2	2,7	3,1	3,5	3,9	4,2	4,5	4,7	5,0	5,0
Частота, Гц	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
Затухание, дБ	5,2	5,5	5,7	5,9	6,1	6,3	6,5	6,7	6,9	7,1
Частота, Гц	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
Затухание, дБ	7,3	7,4	7,6	7,8	8,0	8,1	8,3	8,4	8,6	8,7
Частота, Гц	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000
Затухание, дБ	8,9	9,0	9,2	9,3	9,5	9,6	9,7	9,9	10,0	10,2

3 Измеренное рабочее затухание искусственной абонентской линии

Частота, Гц	200	300	400	500	600	700	800	900	1000	1020
Затухание, дБ	3,7	3,7	3,8	3,8	3,9	4,0	4,1	4,2	4,3	4,3
Частота, Гц	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
Затухание, дБ	4,4	4,5	4,6	4,8	4,9	5,1	5,2	5,4	5,5	5,7
Частота, Гц	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
Затухание, дБ	5,9	6,0	6,2	6,4	6,5	6,7	6,9	7,1	7,2	7,4
Частота, Гц	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000
Затухание, дБ	7,6	7,7	7,9	8,1	8,3	8,4	8,6	8,8	8,9	9,1

А.6 Схема симметричного моста питания, используемого при измерении параметров ТА, приведена на рисунке А.2. К входам а1, b1 моста питания подключается ТА или искусственная абонентская линия, к выходам а2, b2 – измеритель уровня, генератор или нагрузка. Мост питания допускается использовать при измерении параметров ТА на частотах 25 Гц и более.

С≥47 мкФ; С1≥100 мкФ; L≥5 Гн (при токе подмагничивания 60 мА);

Rl = 1 кОм; R + RL = (500 ± 50) Ом, где RL – активное сопротивление дросселя

2

ПРИМЕЧАНИЕ 1 Необходимо предусматривать меры защиты от перенапряжений, возникающих из-за электродвижущей силы самоиндукции при разрыве цепи питания.

ПРИМЕЧАНИЕ 2 При необходимости может использоваться несимметричный мост питания с одним дросселем и одним конденсатором С, причем: С≥ 22 мкФ; L ≥ 10 Гн (при токе подмагничивания 60 мА); R + RL = (1000 ± 100) Ом.

ПРИМЕЧАНИЕ 3 Величина индуктивности L должна измеряться на частотах 100 и 1000 Гц.

ПРИМЕЧАНИЕ 4 Допускается замена индуктивности L и резистора R на источник постоянного тока с величиной модуля внутреннего сопротивления не менее 25 кОм на частотах от 01.01.01 Гц.

А.7 Рабочее затухание АР моста питания в соответствии с настоящим стандартом и ГОСТ 7153 при сопротивлениях генератора и нагрузки, равных 600 Ом, соответствуют значениям, приведенным в таблице А.4.

4 Значения рабочего затухания АР

Частота, Гц	25	50	100	200	300	400	500	1000	2000	3000
АР, дБ	СТ РК	0,03	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
ГОСТ 7153	10,85	4,12	1,21	0,32	0,14	0,08	0,05	0,01	0,00	0,00

А.8 Рекомендуемый способ подачи суммарного сигнала в режиме вызова приведен на рисунке А.4, где: Uf = (110 ± 6) В, U0 = (72 ± 2) В. Технические характеристики генератора Г, трансформатора Т и источника постоянного тока И должны быть такими, чтобы при замкнутом положении переключателя S значения Uf и U0, установленные в соответствии с требованиями таблицы 5, при отсутствии ТА, не выходили за границы указанного допуска при замыкании точек а и b.

Г – генератор сигнала вызова на частоте (25 r 2) Гц; И – источник постоянного тока; Т – разделительный трансформатор; R = 1 кОм r 10 %

4

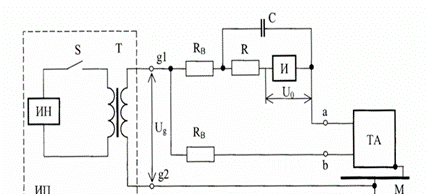

А.9 Рекомендуемый способ подачи напряжения переменного тока приведен на рисунке А.5, где: Ug = 600 В ± 10 % для испытания по 7.2.2 и 230 В ± 10 % для испытания по 7.2.3; U0 = 60 В ± 10 %.

а) по схеме "провод – земля"

б) по схеме "провод – провод"

ИП – имитатор помех; ИН – источник переменного тока; И – источник постоянного тока; М–металлическая пластина; С≥1000 мкФ; RВ–согласно таблице 16; R=1 кОм±10%

5

Имитатор помех ИП должен обеспечивать:

а)  силу тока не менее 16 А в нагрузке 10 Ом ± 20 % при установленном СКЗ напряжения холостого хода Ug = 230 В ± 10 %;

б)  СКЗ выходного напряжения Ug не менее 400 В на нагрузке 150 Ом ± 10 % при установленном напряжении холостого хода 600 В ± 10 %.

Стороны металлической пластины должны быть как минимум на 5 см больше установочных размеров испытываемого ТА. Металлическая пластина должна быть соединена со всеми доступными элементами конструкции ТА, проводящими электрический ток.

Приложение Б (обязательное)

Частотные характеристики чувствительности на передаче и на приеме и зависимость падения напряжения на входе ТА от тока питания

Положение области допустимых значений по оси ординат произвольное

1

Положение области допустимых значений по оси ординат произвольное

2

Положение области допустимых значений по оси ординат произвольное

3

Положение области допустимых значений по оси ординат произвольное

4

Положение области допустимых значений по оси ординат произвольное

5

Положение области допустимых значений по оси ординат произвольное

6

Положение области допустимых значений по оси ординат произвольное

7

Положение области допустимых значений по оси ординат произвольное

8

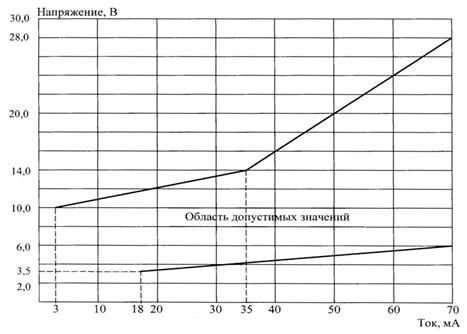

ПРИМЕЧАНИЕ На участке от 3 до 18 мА работоспособность разговорного узла не гарантируется.

9

Библиография

[1] МСЭ-Т. Рекомендация G.111. Показатели громкости (ПГ) международного соединения.

[2] МСЭ-Т. 64. Определение частотных характеристик чувствительности местных телефонных систем для расчета показателей громкости.

[3] МСЭ-Т. 21. Стойкость абонентских терминалов к перенапряжениям и избыточным токам.

[4] МСЭ-Т. 36. Эффективность устройств защиты от избыточного звукового давления, создаваемого телефонными приемниками.

[5] МСЭ-Т. 9. Измерительные схемы для определения степени асимметрии по отношению к земле.

[6] Руководящий документ по общегосударственной системе автоматизированной телефонной связи (ОГСТфС). Книга I. – М.: Прейскурантиздат, 1988.

[7] Руководящий документ по общегосударственной системе автоматизированной телефонной связи (ОГСТфС). Книга II. – М.: Прейскурантиздат, 1988.

[8] Закон Республики Казахстан "О связи" от 5 июля 2004 года .

УДК 001.4:621.397.13:006.354 МКС 01.040.33

Ключевые слова: абонент, абонентская линия, автонаборщик, автоопределитель, автоответчик, алфавит казахского языка, бит, двоичный разряд, драйвер, импульсный коэффициент, код, кодировка, кодовая страница, мост питания, направляющее кольцо, показатель громкости передачи, показатель громкости приема, разговорный узел, телефонный аппарат, услуги связи.
