2.2. Энергосберегающие холодильные агрегаты на базе герметичных спиральных компрессоров Copeland (Emerson Electric)

2.2.1. Назначение и область применения

Агрегаты применяются в составе систем холодоснабжения складов хранения, скороморозильных камер, технологических процессов предприятий пищевой и перерабатывающей промышленности, магазинов, супермаркетов и других торговых предприятий.

Хладагент: R404A или R507A. Количество моделей: семь.

Диапазон холодопроизводительности от 2,42 до 52,4 кВт.

Диапазон температур кипения хладагента: от -40оС до +7,5оС.

Диапазон температур окружающей среды от -30оС* до +45оС.

2.2.2. Состав агрегата

Агрегат представляет собой совокупность частей установленных на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрические части агрегата подключены и проверены в объеме заказанных опций. На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и выполнить необходимые электрические соединения.

Базовый состав

Компрессор. Герметичный спиральный компрессор Copeland (Emerson Electric) в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус установлены штуцер заправки и слива масла, а также обратный клапан, предотвращающий перетекание хладагента из полости нагнетания в полость всасывания после остановки компрессора. Предусмотрен отдельный порт для впрыска пара (работа с экономайзером – режим EVI). Компрессоры Digital Scroll (D) имеют возможность плавного регулирования производительности в диапазоне 10…100%. Картер компрессора оснащен нагревателем масла, электродвигатель оснащен датчиками температуры, подключенными к электронному реле защиты обмоток электродвигателя от перегрева. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Конденсатор воздушного охлаждения. Высокоэффективный теплообменник с оптимальным сочетанием профилированных алюминиевых пластин и медных труб. Для охлаждения применены осевые вентиляторы с низким энергопотреблением. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

Ресивер хладагента. Оснащен запорным вентилем на выходе и имеет сертификат соответствия нормам РосТехНадзора. Корпус ресивера изготовлен из высокопрочной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

Экономайзер (переохладитель). Высокоэффективный пластинчатый меднопаяный теплообменник из нержавеющей стали. Соленоидный и терморегулирующий вентили на линии подачи части жидкого хладагента.

* - для эксплуатации агрегатов при температуре окружающей среды ниже 0оС требуются дополнительные опции. См. ниже. Проконсультируйтесь с нашими специалистами.

Рама. Является несущим и опорным элементом конструкции агрегата. Изготовлена из стального листа или профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим воздействиям окружающей среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Дополнительный подогрев картера компрессора и ресивера

Опция H1. Дополнительный картерный нагреватель компрессора и ресивера жидкого хладагента, термостат, теплоизоляция картера компрессора и ресивера жидкого хладагента.

Управление агрегатом

Опция B1. Шкаф управления агрегатом, подключенный ко всем частям агрегата.

Эта опция не требуется, если используется шкаф управления холодильной системой (включая воздухоохладитель) с контроллером Dixell (поставляется отдельно).

Отделение жидкого хладагента на линии всасывания

Опция A1. Теплоизолированный отделитель жидкости.

Увеличенный ресивер

Опция R1. Ресивер жидкого хладагента увеличенного размера.

Линия жидкого хладагента

Опция L1. Трубопровод, фильтр-осушитель (неразборный), смотровое стекло с индикатором влажности, запорный вентиль.

Отделение и возврат масла в компрессор

Опция M1. Маслоотделитель, нагреватель маслоотделителя, запорный вентиль и смотровое стекло на линии возврата масла в компрессор.

Исполнение агрегата в защитном кожухе

Опция S1. Защитный кожух.

Управление вентиляторами конденсатора воздушного охлаждения

Опция P1. Одно реле высокого давления для управления вентиляторами конденсатора.

Опция P2. Два реле высокого давления для управления вентиляторами конденсатора.

Опция P3. Датчик давления для управления вентиляторами конденсатора.

Опция P4. Частотный регулятор для управления вентиляторами конденсатора.

Линия всасывания

Опция F1. Теплоизолированный трубопровод, фильтр-очиститель.

Дополнительные запорные вентили

Опция V1. Дополнительный запорный вентиль на линии всасывания на входе в агрегат.

Опция V2. Дополнительный запорный вентиль на входе в ресивер жидкого хладагента.

Регулирование давления конденсации

Опция C1. Регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.

Опция C2. Дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, регулятор давления конденсации на линии слива жидкого хладагента в ресивер.

Опция C3. Обратный клапан на линии слива жидкого хладагента в ресивер.

Эксплуатационная документация

Руководство по эксплуатации, паспорт-формуляр, паспорт на ресивер.

2.2.3. Структура наименования

FCХ	Х	-	ZF13E	-	XX…X
1	2		3		4

1 – Вид продукции,

FCA – агрегат компрессорно-конденсаторный, с конденсатором воздушного охлаждения,

FCR – агрегат компрессорно-ресиверный.

2 – Исполнение агрегата,

3 – Модель компрессора, E – c экономайзером,

4 – Возможные опции.

Пример наименования: FCA1-ZF24E-H1B1A1R1L1M1S1P4F1V2C1.

Агрегат холодильный с конденсатором воздушного охлаждения в исполнении 1, на базе спирального герметичного компрессора Copeland (Emerson Electric) ZF24E с экономайзером (EVI) со следующими опциями:

Ø  H1 ‑ дополнительный картерный нагреватель компрессора и ресивера, термостат, теплоизоляция картера компрессора и ресивера;

Ø  B1 ‑ шкаф управления агрегатом, подключенный ко всем частям агрегата;

Ø  A1 – теплоизолированный отделитель жидкости;

Ø  L1 ‑ жидкостная линия,

Ø  R1 – ресивер жидкого хладагента увеличенного размера,

Ø  M1 – маслоотделитель;

Ø  S1 ‑ защитный кожух;

Ø  P4 ‑ частотный регулятор для управления вентиляторами конденсатора;

Ø  F1 – теплоизолированный трубопровод, фильтр-очиститель;

Ø  V2 – дополнительный запорный вентиль на входе в ресивер жидкого хладагента;

Ø  C1 ‑ регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.

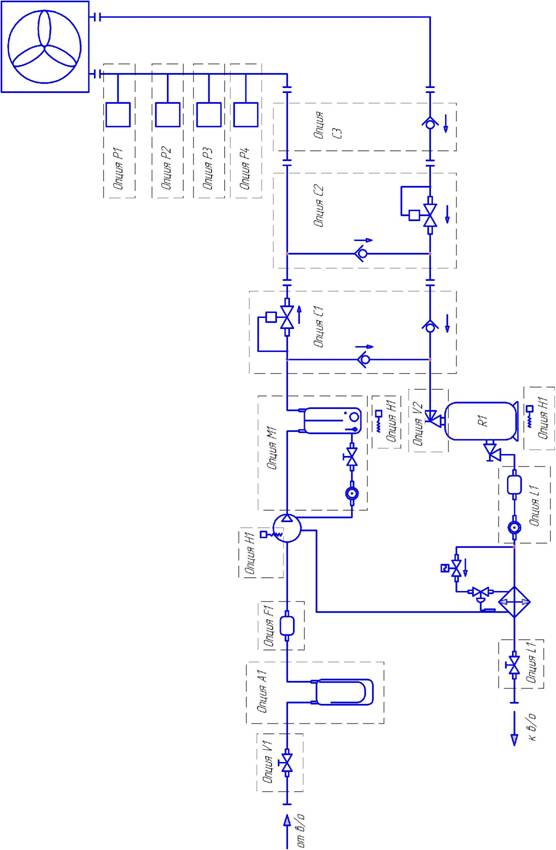

2.2.4. Структурная схема



2.2.5. Модельный ряд

Агрегат	При -35/+30/+45оС* кипение/окружающая среда/конденсация)	При -25/+30/+45оС* кипение/окружающая среда/конденсация)	При -10/+30/+45оС (кипение/окружающая среда/конденсация)
Q, кВт	Ne, кВт	COP	Q, кВт	Ne, кВт	COP	Q, кВт	Ne, кВт	COP
FCА1‑ZF13E, FCR1‑ZF13E	3,70	3,41	1,09	5,70	3,58	1,59	9,67	3,83	2,52
FCA1‑ZF(D)18E, FCR1‑ZF(D)18E	5,74	4,54	1,26	8,08	4,94	1,64	13,50	5,42	2,49
FCA1-ZF24E, FCR1-ZF24E	6,99	5,79	1,21	10,30	6,25	1,65	16,90	6,88	2,46
FCA1-ZF33E, FCR1-ZF33E	9,48	7,94	1,19	13,75	8,41	1,64	23,10	9,15	2,52
FCA1-ZF40E, FCR1-ZF40E	11,20	8,79	1,27	17,95	10,55	1,70	29,90	11,85	2,52
FCA1-ZF48E, FCR1-ZF48E	14,25	11,1	1,28	20,70	12,30	1,68	33,30	14,20	2,35

* - температура окружающей среды указана для компрессорно-конденсаторных агрегатов, температура конденсации указана для компрессорно-ресиверных агрегатов.

Перегрев хладагента на всасывании 10К, переохлаждение жидкого хладагента после конденсатора 2К.

2.2.6. Стоимость агрегатов

Агрегат	Базовый состав	Агрегат	Базовый состав	Конденсатор	Стоимость
FCA1-ZF13E	€ 3 150	FCR1-ZF13E	€ 2 750	CN-3	€ 450
FCA1-ZF18E	€ 3 750	FCR1-ZF18E	€ 3 200	CN-5	€ 610
FCA1-ZF(D)18E	€ 4 300	FCR1-ZF(D)18E	€ 3740	CN-5	€ 610
FCA1-ZF24E	€ 4 700	FCR1-ZF24E	€ 4 150	CN-5	€ 610
FCA1-ZF33E	€ 6 000	FCR1-ZF33E	€ 5 120	CN-7	€ 950
FCA1-ZF40E	€ 6 600	FCR1-ZF40E	€ 5 720	CN-7	€ 950
FCA1-ZF48E	€ 7 050	FCR1-ZF48E	€ 6 200	CN-7	€ 950

Опции к агрегатам	H1	B1	A1	R1	L1	M1	S1
FCA1-ZF13E, FCR1-ZF13E	€ 45	€ 475	€ 150	€ 50	€ 90	€ 180	€ 100
FCA1-ZF18E, FCR1-ZF18E	€ 45	€ 510	€ 160	€ 60	€ 100	€ 190	€ 150
FCA1-ZF(D)18E, FCR1-ZF(D)18E	€ 45	€ 1070	€ 160	€ 60	€ 100	€ 190	€ 150
FCA1-ZF24E, FCR1-ZF24E	€ 50	€ 535	€ 160	€ 70	€ 100	€ 190	€ 200
FCA1-ZF33E, FCR1-ZF33E	€ 50	€ 620	€ 225	€ 70	€ 120	€ 215	€ 200
FCA1-ZF40E, FCR1-ZF40E	€ 50	€ 675	€ 225	€ 95	€ 120	€ 215	€ 200
FCA1-ZF48E, FCR1-ZF48E	€ 50	€ 790	€ 225	€ 95	€ 120	€ 215	€ 200

Опции к агрегатам	P1	P2	P3	P4	F1	V1	V2	C1	C2	C3
FCA1-ZF13E, FCR1-ZF13E	€ 40	-	€ 120	€ 100	€ 125	€ 30	€ 15	€ 250	€ 205	€ 45
FCA1-ZF18E, FCR1-ZF18E	€ 40	-	€ 120	€ 100	€ 130	€ 40	€ 20	€ 415	€ 255	€ 70
FCA1‑ZF(D)18E, FCR1‑ZF(D)18E	-	-	-	€ 100	€ 130	€ 40	€ 20	€ 415	€ 255	€ 70
FCA1-ZF24E, FCR1-ZF24E	€ 40	-	€ 120	€ 100	€ 135	€ 50	€ 20	€ 415	€ 255	€ 70
FCA1-ZF33E, FCR1-ZF33E	€ 40	€ 80	€ 120	€ 100	€ 180	€ 50	€ 20	€ 498	€ 350	€ 145
FCA1-ZF40E, FCR1-ZF40E	€ 40	€ 80	€ 120	€ 100	€ 180	€ 70	€ 25	€ 498	€ 350	€ 145
FCA1-ZF48E, FCR1-ZF48E	€ 40	€ 80	€ 120	€ 100	€ 180	€ 70	€ 25	€ 498	€ 350	€ 145

ВСЕ ЦЕНЫ УКАЗАНЫ С НДС!
