МИНИСТЕРСТВО ВЫСШЕГО И СРЕДНЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ РЕСПУБЛИКИ УЗБЕКИСТАН

ТАШКЕНТСКИЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ

Факультет: «ПРОМЫШЛЕННОЕ И ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО»

Кафедра: «Технология строительного производства»

ПРАКТИЧЕСКАЯ РАБОТА №3

на тему:

«ВЫБОР БАШЕННОГО КРАНА ДЛЯ МОНТАЖА ЭЛЕМЕНТОВ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ»

Группа: 9а – 02

Выполнил:

Принял:

ТАШКЕНТ 2004

Вариант 5

Исходные данные для выбора крана:

1. Длина здания: 52 м.

2.  Ширина здания: 20 м.

3.  Высота этажа: 4,8 м.

4.  Число этажей: 7

5.  Наименование конструкций: плита

6.  Максимальный вес поднимаемой конструкции: 5 т

Башенный кран выбирают одновременно по трём параметрам: грузоподъёмности – ,
вылету стрелы – и высоте подъёма крюка – .

При выборе крана исходят из того, чтобы кран имел возможность перемещения груза в любую точку зоны обслуживания.

1. Определяем грузоподъёмность крана – , т.

Грузоподъёмность крана определяется максимальным весом поднимаемого груза – груза, по варианту задания.2. Определяем вылет стрелы –, м.

Вылет стрелы определяется из условия обеспечения подачи груза в наиболее удалённую точку здания. Ось подкранового пути и крана привязывается к зданию так, чтобы при повороте стрелы в сторону, противоположную зданию, расстояние между выступающими частями крана и зданием было не менее 0,7 метра. Вылет стрелы определяется по формуле:

где – ширина здания, м(по заданию);

– минимальное расстояние от здания до оси колеса крана, м,

для расчёта принимаем – 4 м.

После выбора крана, уточняем по технической характеристике.

3. Определяем высоту подъёма груза – , м:

Высота подъёма груза определяется из условия установки монтируемого элемента на самую верхнюю отметку здания по формуле:

где – высота здания, м (по заданию);

– высота запаса, м (0,5 - 3 м) – это расстояние между нижней плоскостью

конструкции и зданием: должно быть не менее – 0,5 м;

– высота конструкции, принимаемая по таблице по варианту;

– высота строповки – 3 м.

По расчётным, трём основным параметрам крана, грузоподъёмности – , вылету стрелы – и высоте подъёма груза – по таблице технических характеристик выбираем марку крана.

5.  Выбираем из таблицы технических характеристик все основные параметры выбранного
башенного крана:

Техническая характеристика башенного крана БКСМ – 5 – 5А

Грузоподъёмность, т

Вылет крюка, м

Высота подъёма

крюка, м

Рабочие скорости, м/мин

База, м

Колея, м

Мощность всех электродвигателей, кВт

Вес крана, т

Подъём груза

Плавная посадка

Передвижения крана

без балласта

общий

5

22

39

30

4

32

4,5

4,5

74

40

72

6.  Определяем эксплутационную производительность башенного крана по формуле:



где – максимальная грузоподъёмность крана, т;

– время цикла, мин;

– коэффициент использования крана по грузоподъёмности, 0,7;

– коэффициент использования крана по времени, 0,80,9.

Время цикла крана состоит из операций выполняемых механизмами крана и операций, выполняе-мых вручную строповщиками и монтажниками:

где – время на ручные операции, мин;

– машинное время крана, мин;

Время ручных операций определяется по формуле:

где – время строповки конструкции, мин;

– время установки конструкции, включая подгонку и крепление, мин;

– время расстроповки конструкции, мин.

Наименование конструкции

Высота конструкции,

Время строповки,

Время установки,

Время растроповки,

Плита покрытия

0,3

1,5

7,5

0,5

Машинное время, определяется как время затрачиваемое на подъём груза, перемещение крана по подкрановым путям, поворот стрелы, опускание груза и холостой ход, по формуле:



где – высота подъёма груза, м;

– скорость подъёма груза, м/мин;

– суммарное перемещение крана по подкрановым путям за

цикл, м; (принимаем длину здания);

– скорость передвижения крана, м/мин;

– высота опускания груза;

– скорость опускания груза (плавной посадки), м/мин;

– суммарное перемещение крюка по вертикали при холостом

ходе (принимаем );



– коэффициент совмещения операции.

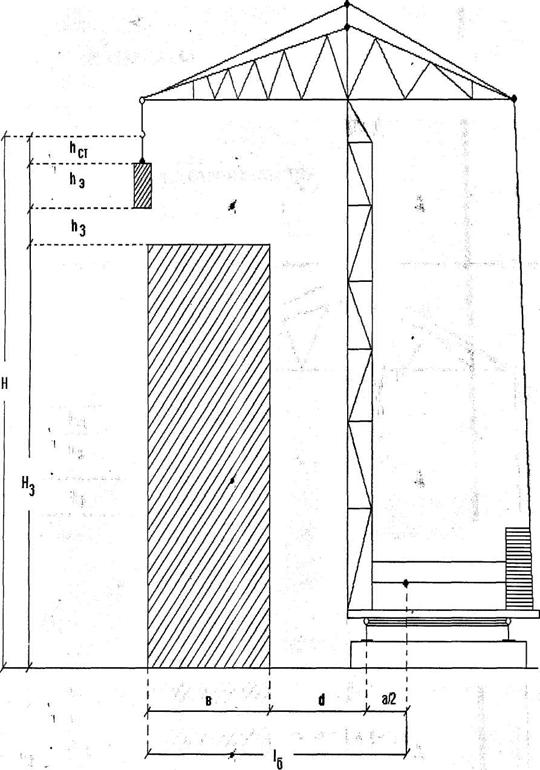

На рисунке приведены основные параметры башенного крана:

– вылет стрелы башенного крана, м, расстояние от оси вращения поворотной части

крана до центра крюка;

– максимальный вес груза для заданного вылета стрелы, т. Определяет

грузоподъёмность крана;

– высота подъёма крюка, м;

– высота здания, м;

– ширина здания, м;

– расстояние от здания до оси колеса, м;

– высота запаса, (0,53 м);

– высота элемента (конструкции);

– высота строповки, 3 м.
