Радиолучевое двухпозиционное средство обнаружения (стр. 1 )

Радиолучевое двухпозиционное средство обнаружения предназначено для создания объемной зоны обнаружения вдоль:

o  протяженных участков периметра (применяется как с заграждением, так и без него);

o  верха заграждений;

o  стен, окон и крыш производственных зданий;

o  автомобильных дорог и железнодорожных путей.

Принцип работы основан на создании в пространстве между приемником и передатчиком электромагнитного поля, формирующего продольно-объемную зону обнаружения (ЗО), и регистрации изменений этого поля в приемнике при пересечении ЗО нарушителем.

Рабочая частота изделия «РЛД РЕДУТ-200» находится в диапазоне 24,0-24,25 ГГц, выделенном производителю решениями ГКРЧ Решениями ГКРЧ от 01.01.2001 г. № /8 и от 01.01.2001 г. № /53. Характеристики радиоизлучения изделия соответствуют требованиям пункта 26 Постановления Правительства РФ от 13 октября 2011 г. № 000. Согласно данным документам, эксплуатация изделия на территории РФ осуществляется без оформления отдельных решений ГКРЧ и разрешений на использование радиочастот или радиочастотных каналов для каждого конкретного пользователя, а также без регистрации в территориальных органах «Федеральной службы по надзору в сфере связи, информационных технологий и массовых коммуникаций».

Отличительные особенности

o  Встроенная система защиты цепей от грозовых разрядов и наводок.

o  Вандалоустойчивые металлические корпуса ПРД и ПРМ (с повышенными механической прочностью и устойчивостью к преднамеренным электромагнитным воздействиям).

o  Высокая вероятность обнаружения (0,98).

o  Средняя наработка на ложное срабатывание до 2000 ч.

o  Устойчивость к воздействию сильных электромагнитных полей (ЛЭП до 500 кВ).

o  Возможность отстройки от влияния посторонних источников радиоизлучения, путем изменения плоскости поляризации электромагнитного поля.

o  Дистанционный контроль работоспособности.

Модификации

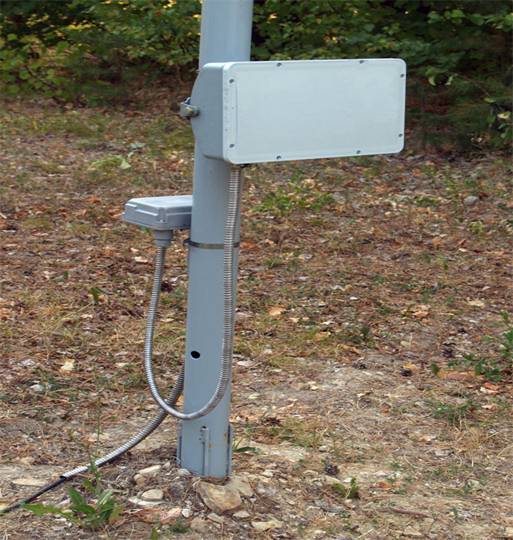

o  РЛД РЕДУТ-200-С: для установки на местности на специальных металлических стойках, входящих в комплект поставки.

o  РЛД РЕДУТ-200-К: для установки на вертикальной поверхности (стене, заборе) на кронштейнах, входящих в комплект поставки.

o  РЛД РЕДУТ-200-Т: для установки на металлическую, или асбестоцементную трубу диаметром от 76 до 160 мм. Трубы в комплект изделия не входят и выбираются при проектировании объекта.

Технические характеристики

Характеристика	Значение
Протяженность зоны обнаружения, м	от 10 до 200
Ширина зоны обнаружения при длине участка 50 м, м	не более 0,5
Ширина зоны обнаружения при длине участка 100 м, м	не более 1,0
Ширина зоны обнаружения при длине участка 200 м, м	не более 2,1
Высота зоны обнаружения при длине участка 50 м, м	не более 1,4
Высота зоны обнаружения при длине участка 100 м, м	не более 1,6
Высота зоны обнаружения при длине участка 200 м, м	не более 1,8
Допустимый уровень травяного покрова, м	до 0,3
Допустимый уровень снежного покрова, м	до 0,5
Напряжение питания, В	9,0…30,0
Напряжение питания по цепи обогрева, В	24±4
Ток потребления, мА	не более 40
Диапазон рабочих температур, °С	-50…+65

Состав средства обнаружения

Передатчик (ПРД)	1 шт.
Приемник (ПРМ)	1 шт.
Комплект монтажных частей	1 компл.
Коробка распределительная	2 шт.

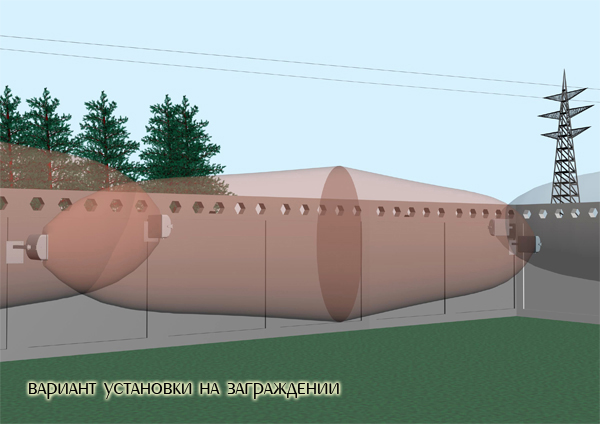

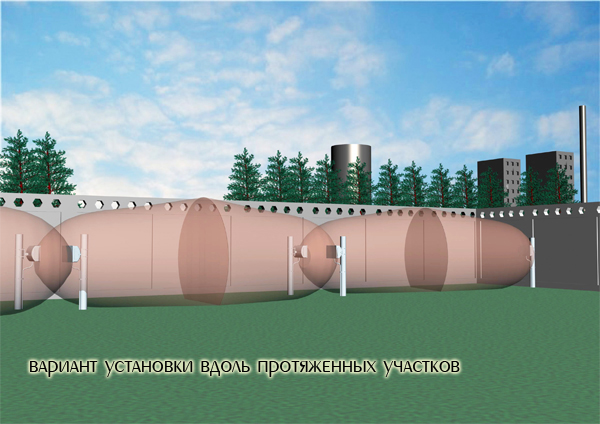

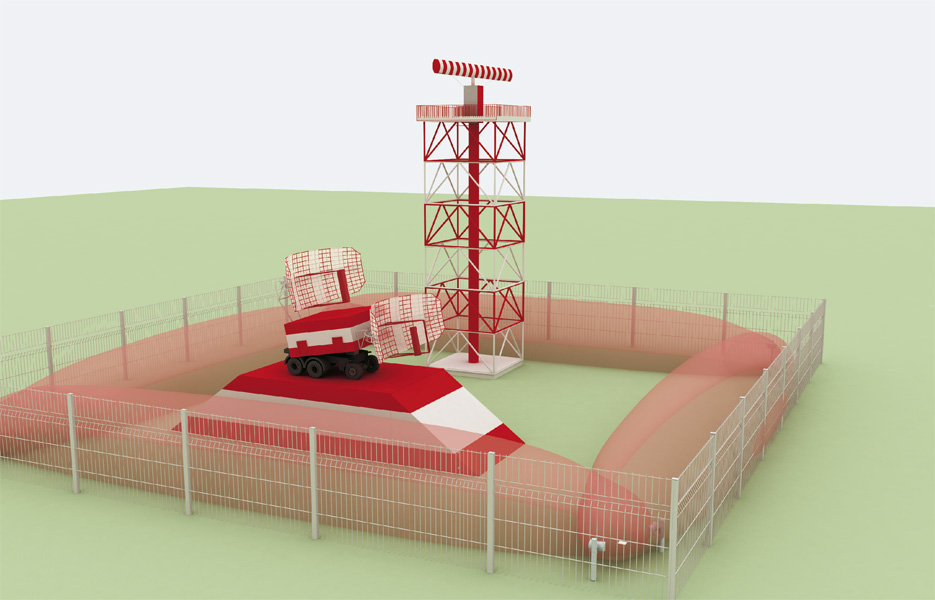

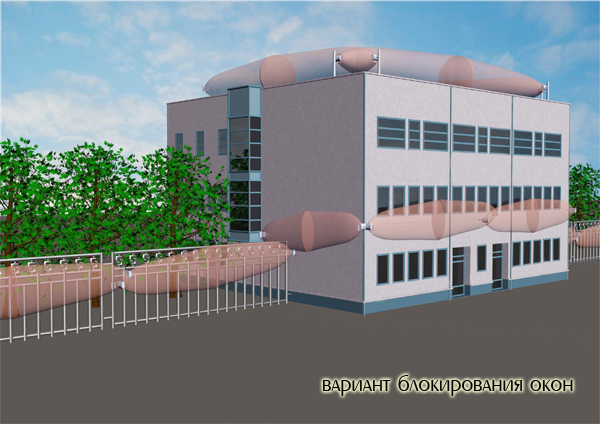

Варианты установки
