Кондиционеры DT 250 - DT 800 - DH-45

Обогреватели и конденсаторы для бассейнов

Руководство по установке и эксплуатации

Общие положения

Условия доставки

Проверьте все оборудование, упаковку и целостность кондиционера. Если при транспортировке возник ущерб, необходимо составить опись с подробным описанием возникших проблем. (Предъявлять претензии можно в течении 48 часов сопроводительным письмом фирме - перевозчику).

Внимание

Перед использованием проверьте, чтобы выставленное напряжение па клеммах соответствовало напряжению в сети.

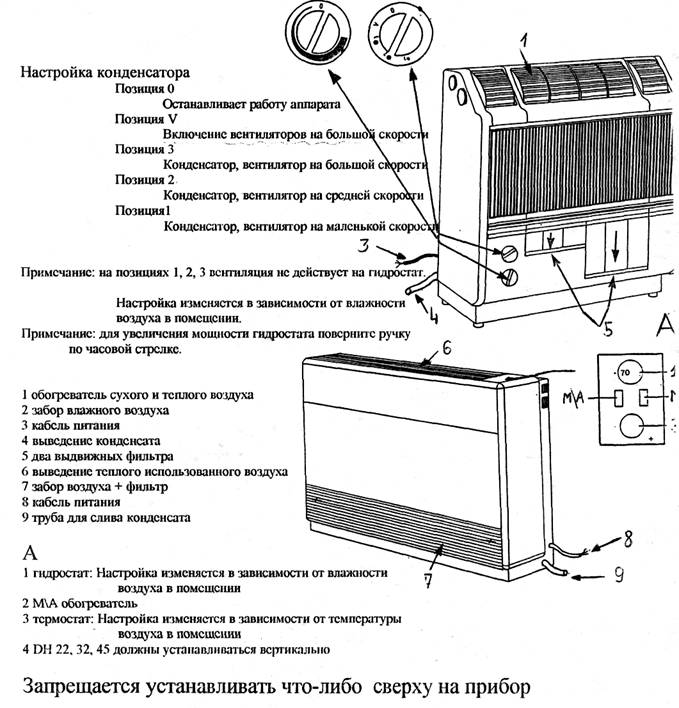

Общая схема описания работы

Регламентные нормы С 15-100

Кондиционеры, как и вес электрические приборы, для обеспечения мер безопасности должны устанавливаться снаружи (2 м но горизонтальной оси и 2,5 м по вертикальной оси) и защита с помощью:

разделительной решетки (1 трансформатор на прибор)

вентилятора 30 mА

значение 1

Установка

Распакуйте кондиционер и установите его на месте эксплуатации. Если возможно, то установите его в окно.

Если прибор перевозился не в вертикальном положении, а например на боку, то следует подождать по крайней мере одни час перед использованием для установления нормальною уровня масла.

Инструкция по эксплуатации

Поддерживайте минимальную температуру 16 С в помещении (риск переохлаждения)

Установите гидростат в нужном положении (комфортное положение%)

Пробор отключается при включении гидростата. При каждой остановке кондиционера

подождите минимум 3 минуты до повторного включения. Не создавайте короткие циклы и

переставляйте переключатель гидростата медленно.

Проверьте, что кондиционер выключился, так как возникает остановка гидростата с

помощью звукового сигнала

Для модели DT 800 вентиляция может быть непостоянной (позиция V), слабой и сильной но

силе (позиция 1, 2 или 3). Вентилятор влияет на гидростат.

Если аппарат не работает, проверьте:

Подключена ли вилка правильно (не сгорел ли предохранитель) Подключен ли гидростат Температура в помещении выше 16 С

Если аппарат работает, но не выводится вода, проверьте, что:

Труба вывода не закупорена

Батарейки, конденсатор и испаритель не загрязнены

Вентилятор закреплен

Компрессор закреплен. Мотор может перегореть, если температура резко повысится.

Повторное включение происходит автоматически в течение нескольких часов. Отключение

показывает, что произошла неправильная установка оборудования.

Функция электрообогревания для D. H.

включите выключатель «MVA обогрев»

установите термостат

проверьте отключение прибора, гак как это сокращает время работы термостата

в случае перегрева аппарат останавливается автоматически и подлежит ремонту в

гарантийной мастерской.

Очистка фильтра

Проверяйте периодически состояние фильтра (каждый месяц). Проведите чистку, если необходимо.

Таблица напряжения и функции следующих приборов

	Номинальное напряжение в А	С дополнительными 2KW	С дополнительными 3KW
DT250	1,75	—	—
DT800	5,5	—	—
DH22	6,2	15,3	X
DH32	9,8	18,9	X
DH45	11,2	20,3	24,8

ОСУШИТЕЛИ ВОЗДУХА (ВЛАГОПОГЛОТИТЕЛИ)

Осушители воздуха Amcor наивысшей мощности типа D для коммерческих и промышленных нужд представлены двумя моделями, обеспечивающими уровень извлечения воды до 43 л/день.

Представляя собой последнее достижение в области осушительных технологий, данные осушители являются идеальными для применения в случаях, когда необходим точный контроль уровня влажности, включая насыщенные влагой помещения, такие как кухни, подвалы, хранилища, архивы, компьютерные комнаты, гаражи, типографии, салоны парикмахерских, рестораны и бары.

Благодаря регулируемой скорости подачи воздуха тип D обладает универсальностью, что позволяет удовлетворить необходимое требование сочетания устойчивой, обтекаемой конструкции с любым окружающим оформлением.

Коммерческие осушители воздуха (влагопоглотители) типа D.

Коммерческие осушители Amcor D600 и D800 типа D обеспечивают полный контроль уровня влажности и удобство в различных условиях.

Привлекательный дизайн.

Amcor для коммерческих целей имеет привлекательный внешний вид, подходящий к любому декору. Тонкий изогнутый контур прибора отлично сочетается с окружающим оформлением.

Бесшумное действие.

Усовершенствованная конструкция вентилятора с поперечным потоком, улучшенная с помощью акустической и вибрационной защиты, обеспечивает бесшумное и не раздражающее слух функционирование.

Фильтр для всасываемого воздуха.

Приборы оборудованы воздушным фильтром для предотвращения быстрого засорения спирали.

Простота в обращении.

Хорошо продуманная конструкция обеспечивает предельную простоту использования. Встроенный, регулируемый гидростат для точного контроля влажности совмещен с легко устанавливаемой прямой осушающей гравитационной системой, автоматическим размораживающим устройством и моющимися воздушными фильтрами для полного порядка. Все регулирующие переключатели имеют простые для понимания параметры для создания максимальной гибкости настройки.

Универсальность.

При имеющемся выборе до трех скоростей для вентилятора, коммерческий тип D создает потоки воздуха до 400 м3/ч, обеспечивая любую необходимую мощность.

Средства управления.

Регулируемый гидростат. Переключатель ON/OFF (вкл/выкл) и переключатель трех скоростей мотора.

Качество и надежность.

В изготовленном из высококачественных материалов типе D, используются герметично упакованный ротационный компрессор, а также медный испаритель и конденсационный змеевик с присоединенными механически алюминиевыми пластинами. Все экземпляры подвергаются жесткому контрольному тестированию на качество перед отправкой с завода.

Эффективность и дружественность.

Все осушители Amcor имеют CFC-free изоляцию и тщательно разработаны с целью обеспечения максимальной производительности при минимальных затратах энергии.

Подключение Подключение в электрическую сеть

Присоедините прибор с помощью промежуточного звена к двум полюсам 220 V и :юмлс с помощью различных выключателей. (Посмотрите таблицу параметров возможных электрообогревателей).

Подключение конденсатора

Следует предвидеть достаточное количество конденсата для обеспечения нормального движения. Его выведение производится с помощью сифона или воронки.

Примечание: Модель DT-250 снабжена съемным резервуаром и позволяет собрать до К) литров воды с одного цикла. Защита прекращает работу прибора, когда бак переполнен и при этом зажигается лампочка.

Описание:

Осушители DT-700 и DT-800 поддерживают воздух сухим и температуру нормальной. Они ограничивают конденсацию и позволяют избежать повреждений, вызванных чрезмерной влажностью, таких как ржавчина, плесень.

Применение:

Идеально подходят для крытых бассейнов, ванн, загородных домов, парикмахерских, подвалов, помещения для вычислительной техники, а так же всех зданий, где наблюдается повышенная влажность.

Состав:

•  Аппарат состоит из одного блока и предназначен для установки в помещении.

•  Термодинамический кругооборот герметичного типа.

•  Центробежная турбина работает бесшумно.

•  Герметический компрессор с защитой изнутри.

•  Термо-размораживание с помощью гидростатичекого соединения

•  Оснащение против термической коррозии

•  3 скорости продувки

Установка

•  Поэтапная установка в помещении

•  Прямое электрическое соединение (моно 230 V-10/16Amp.) с помощью стандартного штепселя

•  Продувка конденсата из трубы 13. Удаление вспомогательной трубы (длина 1,20 м)

•  Установить легко доступный фильтр, находящийся на внешней стороне аппарата.

Установка С15-100.

Осушители, как и все электрические приборы, для обеспечения мер безопасности должны устанавливаться снаружи (2 м по горизонтальной оси и 2,5 м по вертикальной оси) и защита с помощью:

•  разделительной решетки

•  вентилятора 30 mА

Характеристики:

Модели;______________________ DT-700______ DT-800

Название 28 DTDT-80
Производительность (70% при 30°С) 35 литр/день 50 литр/день

МахР 1150W 1200W

MinP 1600W 2280W

Оборот воздуха т>/час 500

Электропитание 230 V/50 Hz

Стандартный эл. ток 5,5 А

Высота (мм) 690 мм

Ширина (мм) 680 мм

Глубина(мм) 280 мм

Вес 40 кг

При стандартных условиях: З0С - влажность 70%

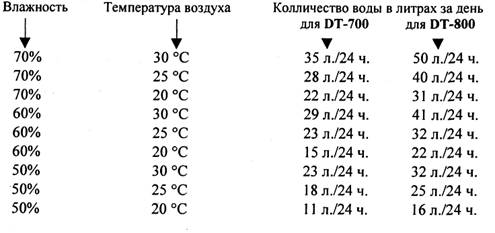

Параметры осушителя:

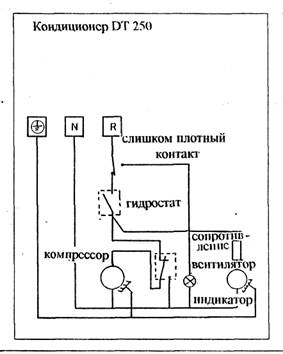

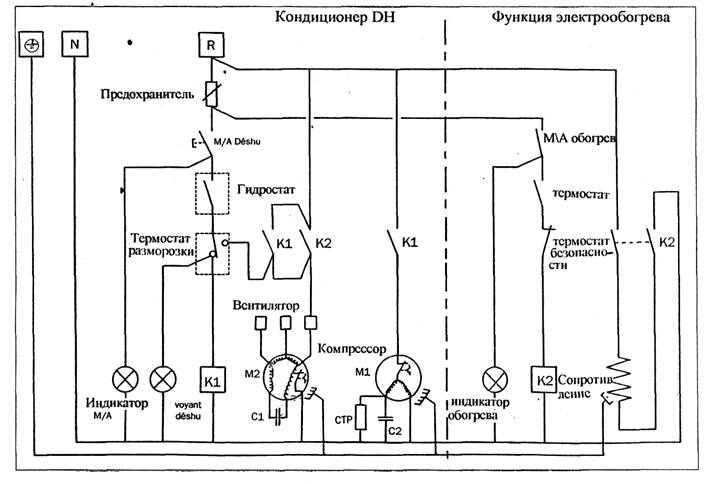

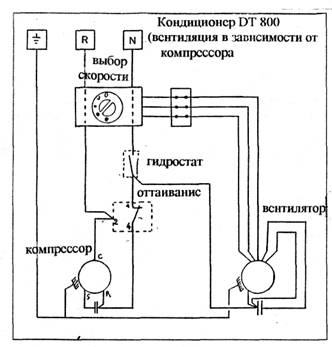

Электросхемы

Важно

Самостоятельное устранение или параллельное присоединение дистанционных систем или других механизмов приводит к автоматической ликвидации гарантии.

Мы оставляем за собой право видоизменять оборудование с целью усовершенствования без предварительного предупреждения.
