МОДЕЛИ 200-60А/201-60А

Клапаны фирмы Смит Митер для поддержания (модель 200-60А) и сброса (мо-дель 201-60А) давления представляют собой клапаны управления с гидрав-лическим приводом нормального типа. Эти клапаны комплектуют мембран-ным или поршневым приводом. В качестве управляющего клапана для под-держания давления модель 200-60А поддерживает постоянное давление в системе до себя. Модель 201-60А автоматически понижает и поддержива-ет постоянное давление, обычно на выкиде насоса.

Свойства

Автоматическая работа

Простая конструкция - Уменьшает расходы на техническое обслуживание и время простоя.

Универсальность при установке в горизонтальном или верти кальном положении - Может работать совместно с другими фирменными клапанами управления с тем, чтобы обеспечивать несколько функций управления.

Конструкция 200-60А обеспечивает закрытие при отказе - уменьшает опасность пролива продукта при аварии.

Принцип действия

Модель 200-60А регулирует давление системы путем восприятия давления, существующего вверх по потоку на входной стороне клапана, с помощью импульсной линии, которая является составной частью клапана.

Когда давление на входной стороне (вверх по потоку) клапана ниже задания давления клапана управления 60А, тогда давление в камере колпака клапана недостаточно для преодоления усилия пружины клапана управления, которая удерживает узел штока этого клапана закрытым. Если клапан управления 60А закрыт, то давления над и под мембраной основного клапана (модель 200) уравновешиваются, и клапан удерживается закрытым пружиной основного клапана, расположенной в камере колпака (Рисунок 1).

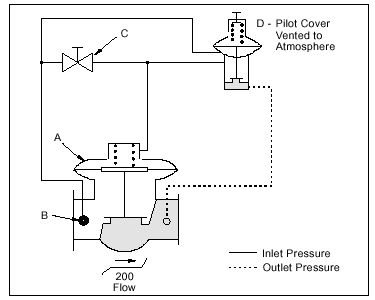

Рис. 1. Клапан поддержания давления с недостаточным противодавле-нием: А - поток серии 200 на открытие клапана управления; В - самоочи-щающийся фильтр 09SC; С - игольчатый вентиль модели 13 для настройки скорости открытия и закрытия клапана управления; D - клапан управления поддержания давления модели 60А;

По мере того, как входное (вверх по потоку) давление в системе увеличивает-ся и со временем превышает давление задания клапана управления, давление в камере колпака клапана преодолевает усилие пружины клапана управления и постепенно поднимает узел штока клапана управления и отурывает потоку путь, проходящий через отверстие седла клапана управления. Затем давление жидкости, существующее в камере колпака основного клапана, сбрасывается через отверстие клапана управления в зону, расположенную вниз по потоку от клапана 200. Давления, воздействующие на мембрану клапана 200, стано-вятся неуравновешенными, и более высокое давление под мембраной преодолевает действие пружины клапана и поднимает узел штока. Это действие заставляет клапан 200 постепенно открываться и пропускать поток. Любое колебание входного давления немедленно воспринимается клапаном управ-ления 60А. Постоянное восприятие давления клапаном 60А обеспечивает надлежащее управление для клапана 200 (рис. 2).

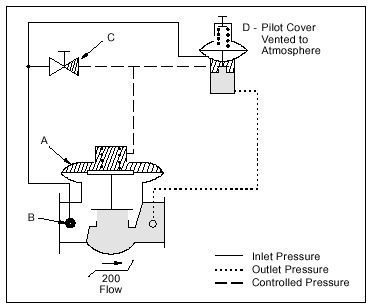

Рис. 2. Клапан поддержания давления с достаточным противодавлением: А - поток серии 200 на открытие клапана управления; В - самоочищаю-щийся фильтр 09SC; С - игольчатый вентиль модели 13 для настройки скоро-сти открытия и закрытия клапана управления; D - клапан управления поддер-жания давления модели 60А;

Клапан управления для поддержания давления модели А является клапаном "закрываемым потоком" (поток поступает в седло сверху), устанав-ливаемым так, чтобы клапан автоматически закрывался при поломке мембра-ны. Он идеально приспособлен для тех случаев применения, где желательно поддерживать постоянное давление в системе до себя. Типичным примером может служить многоточечная наливная эстакада, питаемая насосной систе-мой недостаточной мощности. Если все наливные посты работают, то воз-можно, что на измерителе, или измерителях, благодаря наличию недостаточ-ного противодавления у измерителя(лей). Клапан 200-60А, установленный и настроенный надлежащим образом, будет поддерживать требуемое противо-давление и исключит возникновение кавитации.

Разгрузочный перепускной клапан модели 201-60А представляет собой кла-пан "открываемый потоком" (поток поступает в седло снизу), устанавливае-мый так, чтобы продукт продолжал протекать даже в случае поломки мем-браны. Наиболее общим случаем применения данного клапана является рабо-та в качестве перепускного разгрузочного клапана насоса. Клапан устанавли-вают в контуре рециркуляции продукта, берущем начало на нагнетательной стороне насоса (рис. 1). В установках с несколькими наливными стояками, в которых все посты используют подачу единственного насоса, сброс давле-ния для защиты составной части системы требуется тогда, когда работают несколько постов. Модель 201-60А будет автоматически сбрасывать давление нагнетания насоса тогда, когда давление превысит заранее установленное за-дание клапана управления 60А. При этом постоянно контролируется давление и открытие клапана.

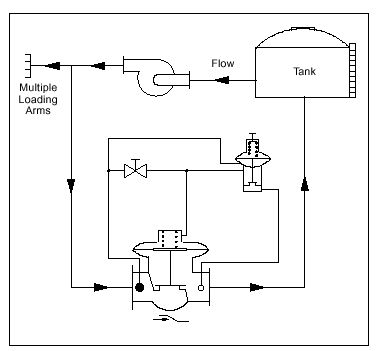

Рис. 3. Модель 201-60А клапана сброса давления:

Клапаны регулирования давления 200-60А или 201-60А могут реализовать до-полнительные функции управления. Другими вариантами являются перекры-тие электромагнитным клапаном (модель 30А), максимальная скорость управления потоком (модель 40А), понижение давления (модель 60В), обрат-ный и тепловой разгрузочный клапан (модель 80В/07)

Спецификации

Номинальные пропускные способности

Размер дюймы	Расход	Сv*
Американские галлоны в минуту	Литры в минуту
2	130	492	50
3	420	1,600	133
4	600	2,250	204
6	1,000	3,750	436
8**	1,6000	6,000	700
10***	2,400	9,084	1,130
12***	4,200	15,897	1,725

* Поршень или диафрагма
** Поршневые клапаны
*** Перепад давления:

Максимальная вязкость продукта

200 SSU (секунд по универсальному вискозиметру Сейболта) (40мПа. с*). Свыше 200 SSU консультируйтесь с изготовителем.

* 1мПа. с = 1 сП

Номинальное давление

Класс 150 ANSI*, 1 965 Мпа (285 фунтов-силы на кв. дюйм)
Класс 300 ANSI*, 2 069 Мпа (300 фунтов-силы на кв. дюйм)

*Максимальные рабочие давления приведены для температур от -28 до 38°С. Относительно максимальных рабочих давлений при других температурах консультируйтесь с изготовителем.

Диапазоны температур

Эластомер, применяемый в клапане	Диапазон температур
Буна-N	от -28 до 70° С
Буна LS (малое набухание)* (только от 2 до 6 дюймов)	от -28 до 70° С
Витон	от -12 до 176° С
Тефлон	от -28 до 176° С

*Стандарт; относительно других эластомеров консультируйтесь с изготови-телем

Вес

Модель	Размер, дюймы	Фунты (килограммы)
200-60А и 201-60А	2 3 4 6 8	48 (22) 85 (39) 260(118) 500(227)
200Р-60А 201Р-60А	10 12	1,

Информация для заказа

Рабочие условия	Жидкость - Наименование, удельный вес (критичен при определении надлежащего размера диафрагмы), плотность в градусах Американского нефтяного института, диапазон температур*, диапазон вязкостей*, задания максимального рабочего давления и давления
Уплотнения	Буна-N, Витон, Буна-LS

*Минимум, нормальное значение, максимум

Материалы конструкции

Составная часть	Корпус	Внутренние детали	Уплотнения/ /Сальник
Модель 202/202Р	Углеродистая сталь	Бронза, нержавеющая сталь, углеродистая сталь, мягкая ковкая сталь (по спец. заказу бронза отсутствует)	Буна-N* или Витон; поршневое кольцо; под - пружиненный тефлон (только 10 и 12 дюймов)
Фильтр 09SC	Углеродистая сталь	Нержавеющая сталь 304	-
Игольчатый вентиль 13	Углеродистая сталь	Нержавеющая сталь, Углеродистая сталь	Тефлон
60А	Углеродистая сталь	Нержавеющая сталь 300 Углеродистая сталь	Витон*, Буна

*Стандарт, относительно других эластомерных материалов консультируйтесь с изготовителем.

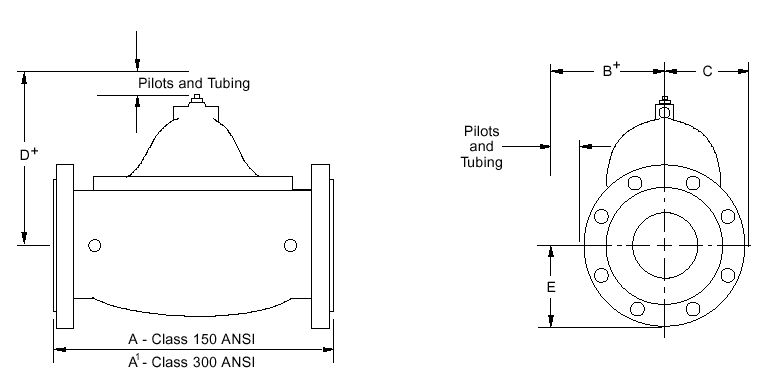

Размеры Дюймы (мм)

Модель	Размер дюймы	А Класс 150	А Класс 300	B*	C	D*	E
200-60А и 201-60А	2	8.0 (203)	8.5 (216)	8.0 (203)	4.0 (102)	7.5 (140)	3.0 (76)
3	11.0 (279)	11.8 (299)	9.5 (241)	4.0 (102)	9.5 (241)	4.1 (105)
4	13.5 (343)	14.2 (362)	9.5 (241)	4.9 (124)	9.5 (241)	4.5 (114)
6	17.0 (432)	17.9 (454)	11.0 (279)	6.6 (168)	12.5 (318)	5.5 (140)
8	22.0 (559)	23.0 (584)	15.5 (394)	8.5 (216)	17.5 (445)	6.8 (172)
200Р- 60А** и 201-60А	10	29.8 (756)	31.1 (791)	28.0 (711)	22.0 (559)	26.0 (660)	8.0 (203)
12	34.0 (864)	35.5 (902)	31.0 (787)	26.0 (660)	33.0 (838)	9.5 (241)

*Клапаны управления и трубопроводы должны быть в пределах этих разме-ров.
**Поршневые насосы

Примечание: размеры - дюймы округляются до ближайшей десятой доли дюйма (миллиметры - до ближайшего целого миллиметра), каждый размер считывается независимо с соответствующих технических чертежей.
