Цифровой видеорекордер (DVR) ER-110N (ER-130N)

Цифровой видеорекордер (DVR) ER-110N (ER-130N)

Описание устройства

Простое в использовании устройство позволяет делать снимки и производить непрерывную видеозапись в течение длительного времени. Гибкая настройка интервалов видеозаписи позволяет устройству работать с малым потреблением энергии. Устройство может производить съемку ночью. Файлы видеозаписей в формате AVI, сохраненные на SD карте, могут воспроизводиться с помощью Microsoft Media Player или с помощью программы Solum, входящей в комплект поставки. Пользователь может использовать функцию захвата изображений в программе Solum, чтобы получать изображения в формате JPG.

Модели устройства

ER-110N – CIF видеорекордер ER-130N – 1.3М видеорекордер

Описание элементов

Кнопка включения/выключения питания. Зеленый/красный индикатор состояния. Кнопка начала/остановки записи. Слот для установки SD карты памяти. Разъем питания. Индикатор зарядки аккумулятора (только для модели ER-130NB). Камера. ИК диоды подсветки для ночной съемки.

Способ крепления устройства

*Треногу нужно приобретать отдельно.

Угол обзора и фокусное расстояние

Время записи на SD карту, модель ER-110N

Заданный интервал	SD карта 1 Гб	SD карта 2 Гб
1 сек.	34 часа (1.4 дней)	68 часов (2.8 дней)
3 сек.	54 часа (2.25 дней)	108 часов (4.5 дней)
5 сек.	90 часов (3.75 дней)	180 часов (7.5 дней)
10 сек.	180 часов (7.5 дней)	360 часов (15 дней)
30 сек.	540 часов (22.5 дней)	1080 часов (45 дней)
1 мин.	1080 часов (45 дней)	2160 часов (90 дней)
2 мин.	2160 часов (90 дней)	3240 часов (135 дней)
3 мин.	3240 часов (135 дней)	6480 часов (270 дней)

Время записи на SD карту, модель ER-130N

Заданный интервал	SD карта 1 Гб	SD карта 2 Гб
1 сек.	5 часов	10 часов
3 сек.	9 часов	18 часов
5 сек.	15 часов	30 часов
10 сек.	30 часов	60 часов (2.5 дней)
30 сек.	90 часов (3.75 дней)	180 часов (7.5 дней)
1 мин.	180 часов (7.5 дней)	360 часов (15 дней)
2 мин.	360 часов (15 дней)	720 часов (30 дней)
3 мин.	540 часов (22 дней)	1080 часов (45 дней)

Установка программы

Системные требования:

Windows 2000, XP, Vista. Привод CD-Rom.

Процесс установки:

Включите компьютер и вставьте в CD-Rom диск из комплекта поставки. Появится окно программы установки (рис. 1). Когда Вы выберите “Installation”, на экране появится следующее окно (рис. 2). Нажмите “Solum AVI Play”, появится следующее окно (рис. 3).

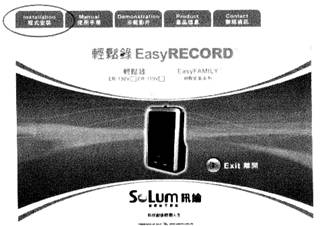

Рисунок 1

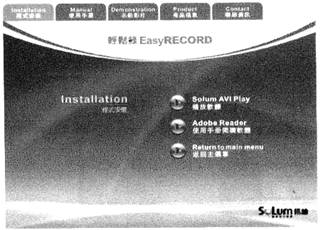

Рисунок 2

Нажмите А (рис. 3), появится окно запроса (рис. 4), нажмите “Yes, I do”, установка будет завершена. Нажмите “Exit” в главном окне (рис 1) для завершения установки.

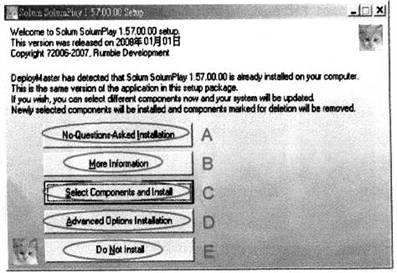

Рисунок 3

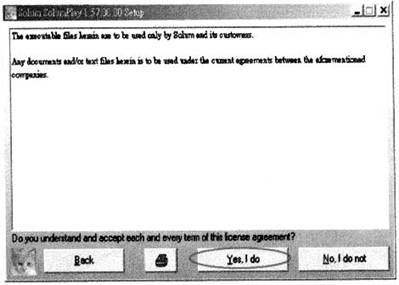

Рисунок 4

Замечание: Не извлекайте SD карту, когда устройство включено, чтобы не повредить SD карту. Если это произошло, извлеките батарею, затем вставьте ее снова. Устройство вернется в нормальный режим работы.

Технические характеристики

Модель	ER-130N	ER-110N
Видеодатчик	1.3М CMOS / CIF CIS
Интервал времени	Задается в секундах и минутах, максимальный 3 мин
Разрешение	1280 х 1024 пикселей	353 х 288
Фокусировка	Фиксированная, 0.5м – бесконечность
Дальность ИК подсветки	6 м
Формат сжатия видеоизображения	AVI
Формат снимков	JPG
Память	SD карта, макс. емкость 8Гб
Питание	5В DC
Размеры	90 х 57 х 25 мм
Операционная система	Windows 2000, XP, Vista

Комплект поставки

Стандартные элементы

Видеорекордер – 1 шт. Установочный CD диск – 1 шт. Руководство пользователя – 1 шт. Прикрепляемое основание – 1 шт. Настраиваемое основание – 1 шт. Адаптер питания 5В AC/DC – 1 шт.

Дополнительные элементы

Адаптер питания 5В AC/DC для подключения к прикуривателю автомобиля. SD карта (максимальная емкость 8 Гб). Гарантийный талон.

Время работы литиевой аккумуляторной батареи, модель ER-130NB

Заданный интервал	ИК подсветка выключена	ИК подсветка включена
1 сек.	10 часов	2 часа
3 сек.	25 часов	2.2 часа
5 сек.	30 часов	2.2 часа
10 сек.	52 часа	2.2 часа
30 сек.	58 часов	2.2 часа
1 мин.	58 часов	2.2 часа
2 мин.	58 часов	2.2 часа
3 мин.	58 часов	2.2 часа

Настройка

Вставьте неформатированную SD карту в кардридер. Выберите файловую систему FAT и отформатируйте SD карту. В настоящий момент модели ER-110N и ER-130N поддерживают SD карты емкостью до 8 Гб.

Вставьте отформатированную SD карту в кардридер и подключитесь к компьютеру. Запустите программу Solum для выполнения настроек.

Запись на SD карту файла настроек.

Выберите Options -> Camera Setting

Настройка частоты флуоресцентных ламп: 60 Hz – Тайвань, Америка. 50 Hz – Россия, Европа, Китай. None - флуоресцентные лампы не используются. Minutes, Seconds – настройка интервала съемки в минутах, секундах. Flash Drive – выбор карты памяти. Set Time to – установка текущего времени.

Вставьте SD карту с файлом настроек в слот видеорекордера, нажмите кнопку включения/выключения питания. Загорится и погаснет зеленый индикатор, прозвучат три коротких звуковых сигнала. Это означает успешную загрузку файла настроек во внутреннюю память видеорекордера.

Запись изображений

Включение питания

Вставьте SD карту в слот видеорекордера, нажмите и в течение 1 секунды держите нажатой кнопку включения/выключения питания. Загорится зеленый индикатор, и прозвучат два коротких звуковых сигнала. Это означает, что устройство перешло в режим ожидания.

Начало записи

Нажмите и в течение 1 секунды держите нажатой кнопку начала/остановки записи. После одного короткого звукового сигнала начнется запись. Загорится и погаснет зеленый индикатор, файл с записью будет сохранен, когда зеленый индикатор начнет мигать.

Остановка записи

Нажмите и в течение 2 секунд держите нажатой кнопку начала/остановки записи. После двух коротких звуковых сигналов запись прекратится. Будет постоянно гореть зеленый индикатор, устройство перейдет в режим ожидания.

Если в режиме ожидания в течение 1 минуты не была нажата кнопка начала/остановки записи, устройство автоматически выключится после трех коротких звуковых сигналов.

Выключение питания

В режиме ожидания (постоянно горит зеленый индикатор) нажмите и в течение 2 секунд держите нажатой кнопку включения/выключения питания. Зеленый индикатор погаснет. Устройство выключится после двух коротких звуковых сигналов.

Описание индикаторов и звуковых сигналов

Зеленый индикатор:

Горит постоянно – устройство в режиме ожидания.

Периодически мигает – идет запись.

Постоянно мигает – файл с видеозаписью сохранен на SD карту.

Красный индикатор: устройство памяти неисправно, недостаточно памяти, батарея разряжена.

Мигает три раза, через 1 секунду питание выключается – устройство памяти неисправно.

Мигает три раза, через 1 секунду питание выключается – недостаточно емкости памяти.

Мигает один раз, питание выключается – батарея разряжена.

Звуковые сигналы:

Два коротких сигнала – устройство в режиме ожидания.

Один короткий сигнал – начало записи.

Два коротких сигнала – выключение питания устройства.

ВНИМАНИЕ!

При настройке и использовании устройства не допускайте приложения чрезмерной силы при нажатии на кнопки управления – это может привести к его поломке и лишит Вас бесплатной гарантии.

Данный товар является сложным электронным устройством и согласно "Перечню непродовольственных товаров, не подлежащих возврату (пункт 11 закона "О защите прав Потребителя") не может быть возвращен на точку покупки после приобретения без особых оснований (за исключением случая ремонта по причине неисправности).

Продавец предоставляет гарантию на свои товары в течение 12 месяцев с даты продажи товара Покупателю - дата указывается в товарном и кассовом чеках.

Все претензии в течение гарантийного срока принимаются только при наличии товарного и кассового чеков.

Если в комплекте устройства есть лампы накаливания или элементы питания (батарейки), являющиеся расходными материалами, то гарантия на них не распространяется.
