Универсальный весовой терминал

УВТ-6

Руководство по эксплуатации




1. Описание и устройство

Универсальный весовой терминал УВТ-6 представляет собой специализированное устройство дляизмерение веса посредством тензометрических датчиков, а так же управления исполнительными механизмами дозатора. В прибор встроен аналого-цифровой преобразователь (АЦП) для преобразования сигнала датчиков в цифровую форму и далее в значение веса. Так же прибор оснащен гальванически развязанными линиями ввода-вывода дискретных сигналов 24В 5х5, с возможностью расширения. Питание устройства осуществляется от нестабилизированного источника постоянного напряжения 20..36 В. При понижении питающего напряжения ниже 20 В прибор входит в состояние «парковки», при этом все параметры дозирования сохраняются в энергонезависимой памяти прибора. Обобщенные характеристики прибора сведены в таблице 1.

Таблица 1. Характеристики УВТ-6

Параметр

Значение

Питающее напряжение(ток), В(А)

20..36(0,6..0,3)

Количество аналоговых входов

1

Разрешение аналогового входа, бит

16

Количество дискретных входов

5

Напряжение (ток) дискретных входов, В(мА)

24(30)

Количество дискретных выходов

5

Напряжение (ток) дискретных выходов, В(А)

24(0,5)

Подключение прибора производится согласно схеме дозатора, приведенной в Приложении Бк настоящему руководству. Логическая микропрограмма устройства разрабатывается по предварительно согласованному техническому заданию и может частично быть изменена в процессе эксплуатации устройства.

1

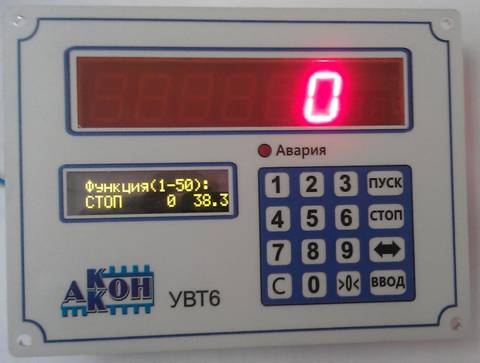

Внешний вид прибора показан на рисунке 1:

2







На лицевой панели прибора расположены:

1. Большой светодиодный индикатор

2. Малый светодиодный индикатор

3. Индикатор «Авария»

4. Клавиатура

5. Символьный индикатор

1) Большой индикатор показывает текущий вес продукта в бункере дозатора в килограммах как во время набора веса, так и в останове весов и в авариях.

2) Малый индикатор отображает номер текущей ошибки и работает совместно с индикатором «Авария». Коды ошибок приведены в

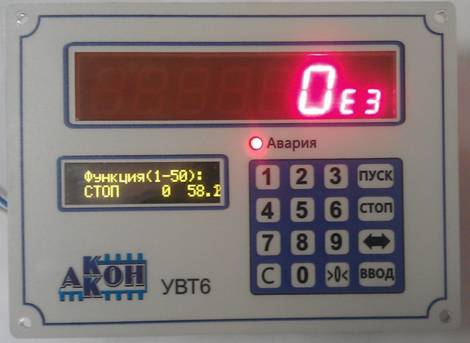

3) Индикатор «Авария» предназначен для своевременного привлечения внимания обслуживающего персонала к дозатору. При возникновении аварийной ситуации индикатор начинает прерывисто мигать сериями вспышек с паузами между сериями в 1000 мс. Количество вспышек в серии соответствует номеру ошибки дозатора.

4) Клавиатура устройства предназначена для ввода текущих переменных дозирования а так же для корректировки параметров прибора. На клавиатуре расположены как цифровые клавиши, предназначенные для ввода цифровых значений параметров, так и клавиши специальных функций:

- С: стирает ошибочно набранный параметр, а так же позволяет сделать выход из функций.

- >0<: клавиша обнуления веса тары. Соответствует функции 30 терминала. Для выполнения операции обнуления необходим технологический пароль.

- ВВОД: клавиша ввода, предназначена для завершения ввода параметров, а так же для подтверждения функций действия.

- <->: клавиша просмотра параметров дозирования в реальном времени, при нажатии этой клавиши в верхней строчке символьного индикатора отображаются переменные дозирования. При повторном нажатии происходит возврат к вводу функций. При следующем нажатии происходит отображение следующиего параметра и т. д. Например в дозаторе имеются 2 параметра: П1 и П2. При нажатии на клавишу «<->»в верхней строчке индикатора отобразится П1. При повторном нажатии отобразится строка ввода функций. Следующее нажатие выведет в верхнюю строчку индикатора П2 и т. д. циклически. Если выход из просмотра параметров осуществлять клавишей «С», то при следующем нажатии «<->» будет выведен тот же самый параметр.

- СТОП: клавиша останова дозирования, при нажатии на эту клавишу произойдет завершение текущего цикла дозирования и останов дозатора.

- ПУСК: клавиша пуска процесса дозирования продукта.

5) Символьный индикатор предназначен для ввода и отображения служебной информации. Он разделен на две строки:

- верхняя строка отображает настраиваемые функции и параметры дозаора.

- нижняя строка отображает текущее состояние логической микропрограммы дозатора. слева-направо выводятся: название стадии, номер стадии, время текущей стадии дозирования в десятых долях секунды.

2. Работа с функциями

Редактирование параметров, выполнение действий, а так же просмотр переменных УВТ-6 реализован в виде номерных функций. Функции прибора могут быть выполнены посредством ввода их номеров с клавиатуры. При этом они подразделяются на 4 вида, в зависимости от своего назначения:

1) Функции редактирования параметров – простой ввод числовых значений;

2) Функции действия – функции, после подтверждения которых прибор выполняет действия такие, как обнуление, калибровка, сброс и т. д.;

3) Функции мониторинга – функции, при вызове которых в верхней строке символьного индикатора отображаются внутренние параметры прибора.;

4) Специальные функции – функции редактора стадий микропрограммы, времени и т. д.;

НЕ нашли? Не то? Что вы ищете?

Выбор функции производится вводом ее номера с клавиатуры и подтверждением ввода клавишей «ВВОД». При этом в верхней строке индикатора отобразится номер вводимой функции. Следует отметить, что разные функции имеют различные права доступа к их выполнению. Для выполнения функций в приборе реализовано 3 степени доступа:

- операторский, не требует ввода пароля;

- технологический, требует ввод технологического пароля;

- доступ разработчика, требует ввода пароля разработчика.

Все параметры прибора имеют два ограничения – нижнюю и верхнюю допустимую границы. Если при вводе допустить воход значения параметра за его допустимые границы, прибор сотрет неверное значение и предложит его ввести снова. Отменить ввод всегда можно клавишей «С». Описание функций прибора изложено в Приложении А настоящего руководства.

3. Подключение

1

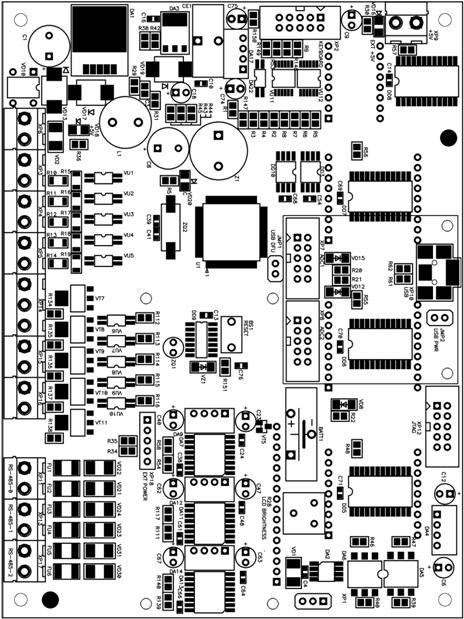

Электронная часть прибора выполнена в виде печатной платы с установленными на нее компонентами. На плате расположены: управляющий микроконтроллер с обвязкой, интерфейсы последовательной связи, разъемы для подключения входных-выходных цепей, гальваническая развязка вводв-вывода, разъемы для подключения внешних устройств. Внешний вид платы прибора представлен на рисунке 2:



D:\P-CAD



1. Разъем клавиатуры

2. Плата АЦП

3. Разъем питания

4. Дискретные входы

5. Дискретные выходы

6. Разъемы RS-485 x 3

Подключение платы устройства производится согласно схемы, приведенной в

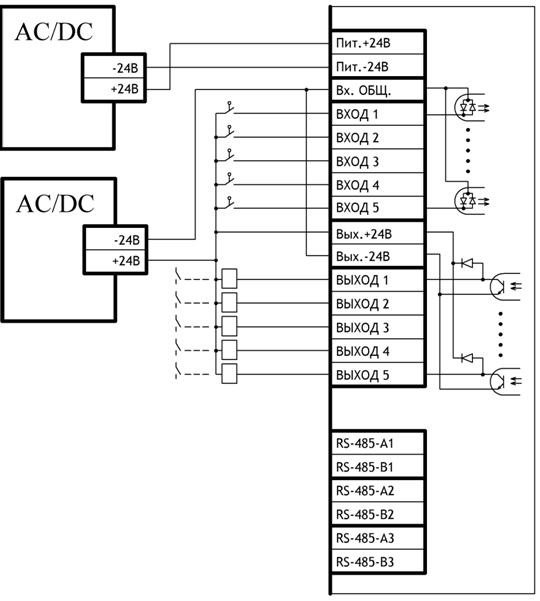

Назначение клемм прибора, а так же общая схема подключения прибора показаны на рисунке 3:

D:\P-CAD

Функции дозатора.

Номер

Ф-ии

Название функции

Описание

Значения

01

Уставка

Доза для отвеса

0-60000

(0-60000кг)

02

Грубо

Переход грубо\точно

0-60000

(0-60000кг)

03

Резерв

Резерв

-

04

Св. столб

Упреждение отсечки

0-1000

(0-1000кг)

05

Вр. цикла

Время цикла дозирования

1-60000

(0,1-6000с)

06

Произв-ть

Производительность весов

1-60000

(0,1-6000т/ч)

07

Зона нуля

0-500

(0-500кг)

08

Адрес уст-ва

Необходим технологический пароль

Адрес весов в сети RS-485

1-254

09

Задание

Доза для отвесов после выдачи которой весы перейдут в СТОП

0-65000

(0-65000кг)

10

Цена дел.

Необходим технологический пароль

Цена деления весов

1-100

(1-100кг)

11

Тип останова

Определяет положение задвижек после включения весов

0-открыты

1-закрыты

12

Калибровочный вес

Необходим технологический пароль

Вес, помещаемый на платформу весов, который берется за эталон в процессе калибровки

0-60000

(0-60000кг)

13

Усиление АЦП

Необходим технологический пароль

0-255

14

Автостарт

Определяет состояние весов после подачи питания

0-СТОП

1-РАБОТА

15

Тип фильтра

Необходим технологический пароль

Определяет тип программного фильтра АЦП

0-2

16

Глуб. фильтра 1

Необходим технологический пароль

Глубина фильтра

«скользящее среднее»

0-256

17

Глуб. фильтра 2

Необходим технологический пароль

Глубина фильтра

«старое-новое»

0-32

18

МАХ св. столб

Необходим технологический пароль

Максимальное значение свободного столба. Используется для ограничения пересчета свободного столба в процессе работы.

0-100

(0-100кг)

19

Фильтр ст.

Необходим технологический пароль

Степень фильтрации свободного столба. Указывает степень фильтрации подбора свободного столба для обрабатывающей программы весов. Может принимать значения: 0-32.

Значение "0" - берется последнее значение свободного столба в зависимости фактического финального веса.

Значение "31" соответствует максимальной степени фильтрации. Значения 32 свободный столб не пересчитывается.

0-32

20

Время усп0.

Время ожидания успокоения тары, до начала процедуры измерения веса тары. Для того чтобы ис­чезла возможная вибрация.

1-600

21

Время обнул.

Время обнуления веса тары.

1-600

22

Время гр/тч.

Время перехода ГРУБО/ТОЧНО

1-600

23

Время усп.

Время ожидания, начиная с окончания закрытия верхней задвижки до начала процедуры измерения веса, для того чтобы осели находящиеся в полете частицы и исчезла возможная вибрация.

1-600

24

Время фикс.

Время фиксации веса

1-600

25

Время выгр.

Время выгрузки.

1-600

29

Звук клав.

Необходим технологический пароль

Вкл/Выкл звука при нажатии клавиш (0 – выкл, 1 – вкл)

0-1

30

Обнуление

Необходим технологический пароль

Функция обнуления веса тары

31

Калибровка

Необходим технологический пароль

Калибровка весов заданным весом

32

АЦП

Необходим технологический пароль

Отображает значение АЦП

0-8

33

Фильтр

Необходим технологический пароль

Отображает значение отфильтрованого сигнала АЦП

34

Пароль

Ввод пароля для настройки параметров

35

Зав. настройки

Необходим пароль

разработчика

Возврат к заводским настройкам

36

Зав. стадии

Необходим пароль

разработчика

Восстановление заводской логической программы весов

37

Останов

Принудительное завершение цикла взвешивания

40

СБРОС

Сброс контроллера. Функция работает если дозатор не находится в режиме РАБОТА.

41

Сумма доз

Просмотр заданной и фактическойдоз

42

Доза = 0

Обнуление набранной дозы

44

Время

Просмотр и изменение текущего времени (ЧЧ:ММ:СС)

45

Номер стадии

Редактор стадий

50

Адрес FRAM

Редактор внутренней энергонезависимой памяти.

0-23767

Назначение входов-выходов:

В таблице 3 представлена карта ввода-вывода прибора:

Клемма

Цепь

ВХОД 1

Верхняя задвижка закрыта

ВХОД 2

Переход грубо/точно

ВХОД 3

Нижняя задвижка закрыта

ВХОД 4

Разрешение выгрузки

ВХОД 5

Резерв

ВЫХОД 1

Открытие верхней задвижки

ВЫХОД 2

Закрытие верхней задвижки

ВЫХОД 3

Открытие нижней задвижки

ВЫХОД 4

Закрытие нижней задвижки

ВЫХОД 5

Резерв

Коды ошибок дозатора:

Е1 – Нет зоны нуля. Авария возникает в том случае, если во время старта дозирования весы не пустые, а вес находящегося на них продукта больше параметра, заданного функцией 7.

Е2 – Не закрыта нижняя задвижка. Авария возникает в том случае, если перед набором веса после определенного ожидания на вход прибора не поступил сигнал о закрытой нижней задвижке.

Е3 – Не закрыта верхняя задвижка. Авария возникает в том случае, если перед набором веса после определенного ожидания на вход прибора не поступил сигнал о закрытой верхней задвижке.

Е6 – Некорректный пуск. Авария возникает в том случае, если фактическая доза продукта, прошедшего через весы больше или равна заданной дозе функцией 9.
