Система ограждающих конструкций чистых помещений

СИСТЕМА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ЧИСТЫХ ПОМЕЩЕНИЙ

Левата ди Гронтардо

2004 СОДЕРЖАНИЕ

1.  ВВЕДЕНИЕ

2.  СИСТЕМА ПОДВИЖНЫХ ПЕРЕГОРОДОК

3.  СИСТЕМА ПОДВЕСНЫХ ПОТОЛКОВ

4.  ДВЕРИ

5.  ОКНА

6.  АКСЕССУАРЫ ДЛЯ ЧИСТЫХ ПОМЕЩЕНИЙ

7.  НАШИ КЛИЕНТЫ

8.  КОНТАКТЫ

1) ВВЕДЕНИЕ

Компанией PADANA CLEANROOM спроектирована и разработана комплексная система подвижных перегородок, потолков, оборудования и аксессуаров для стерильных помещений и помещений, контролируемых по степени загрязненности (т. е. чистых производственных помещений), в фармацевтической, косметической, электронной и пищевой промышленности, в научных лабораториях или лечебных учреждениях.

Предлагаемые материалы и способы отделки соответствуют cGMP, FDA, ISO 14644, ГОСТ Р . Ниже приведены основные характеристики и стандарты системы ограждающих конструкций для чистых помещений компании PADANA CLEANROOM , в том числе:

- Подвижных перегородок из модульных панелей

- Системы подвесных потолков

- Дверей

- Окон

- Аксессуаров для чистых помещений

2) СИСТЕМА ПОДВИЖНЫХ ПЕРЕГОРОДОК

Подвижные перегородки из модульных панелей типа Padana PM-R идеальны для создания стерильной среды или помещений с контролируемым загрязнением. Данная система является гибкой и легко монтируемой/демонтируемой, особенностью системы является возможность удаления и замены панелей без демонтажа всей остальной конструкции. Каждая панель снабжена специально разработанной и подогнанной строго по периметру алюминиевой рамой, что делает сборку легкой и быстрой; особый алюминиевый профиль в нижней части панели обеспечивает безупречное интегрирование с напольным покрытием (ПВХ, наливной пол, фармацевтический плиточный пол). Внешнее покрытие панелей выполнено из оцинкованных стальных листов с полимерным покрытием; внутреннее пространство панелей заполняется высокоплотной (150 кг/м3) минеральной плитой.

Хотя данная система перегородок разработана исходя из стандартных размеров модульных панелей (см. табл. 1), в производственном цехе компании Padana изготовят, снабдив алюминиевой рамой, и подготовят к установке нестандартные (дополнительные) панели с нужными заказчику габаритами для того, чтобы свести к нулю/минимуму подрезание панелей на месте непосредственной сборки.

Таблица 1

СТАНДАРТНЫЕ РАЗМЕРЫ ПАНЕЛЕЙ
Ширина	Высота	Толщина
1200 мм	От 2800 мм до 4000 мм	48 мм
900 мм	От 2800 мм до 4000 мм	48 мм
600 мм	От 2800 мм до 4000 мм	48 мм
300 мм	От 2800 мм до 4000 мм	48 мм

Панели надежно соединяются между собой посредством алюминиевого профиля особого вида, а образовавшиеся стыки затем герметизируются силиконом. Все “Г”- и “Т”-образные соединения между панелями оформляются при помощи специальных скругленных алюминиевых профилей, обеспечивающих полное интегрирование поверхностей панелей (см. рис. 1 и 2).

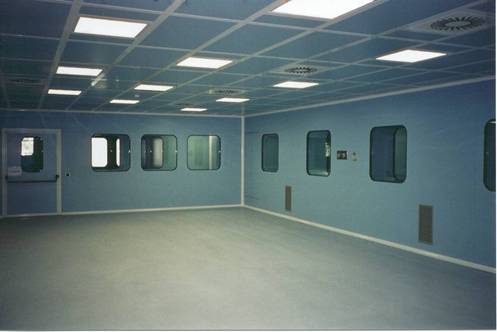

Рисунок 1

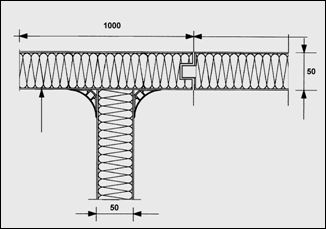

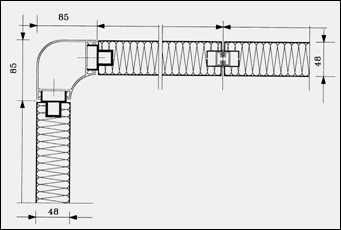

Аналогичным образом и все угловые соединения между перегородкой и полом, перегородкой и подвесным потолком также выполняются посредством специальных вставок, обеспечивающих полное интегрирование (плавный переход) стыкуемых поверхностей.

Рисунок 2

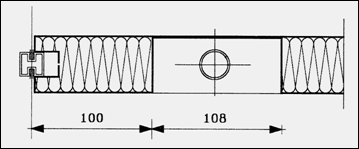

Внутри подвижных панелей могут быть предусмотрены стандартные (диаметром 30 мм) кабельные каналы из ПВХ для электропроводки, которые позволяют легко установить электрооборудование – такое, как выключатели или розетки (см. рис. 3).

Рисунок 3



При необходимости и в соответствии с техническими потребностями могут быть предусмотрены отверстия для воздухозаборных решеток и пр., выполненные фабричным образом.

Основные технические характеристики подвижных перегородок

Таблица 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рама	Прессованные алюминиевые профили DIN 1748-2
Изоляционный материал внутри панелей	Высокоплотная (150 кг/м3) минеральная плита Сопротивление теплопередаче λD 0,040 W/mK по стандартам DIN EN 13162:2001 – EN 13501
Внешнее покрытие панелей	Стальные оцинкованные листы с полимерным покрытием Толщина 0,7 мм Цинкование: 150 гр/м2 по стандартам UNI EN 10142 EN 10147 Полимерное покрытие: обратная сторона - 5-7 мкм видимая сторона – полиэфирное покрытие “Roll Coat” 25 ± 3 мкм - EN 13523

3) СИСТЕМА ПОДВЕСНЫХ ПОТОЛКОВ

PADANA CLEANROOM предлагает два варианта подвесных потолков, в равной мере приемлемых для чистых производственных помещений (в т. ч. стерильных).

3.1 Система панельного подвесного потолка, выдерживающего ходьбу (WALK-ON)

В данной системе каждая панель снабжена подогнанным строго по периметру алюминиевой рамой со стальными цилиндрическими вставками в местах крепления (подвешивания). Конструкция потолка обеспечивает в собранном состоянии полную изоляцию внутреннего пространства чистых помещений. По своей конструкции панели подвесного потолка аналогичны панелям перегородок (см. рис. 4)

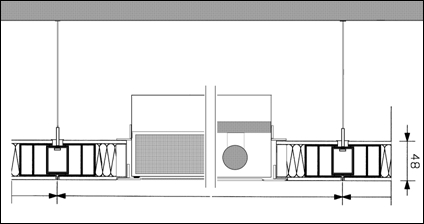

Рисунок 4



Наряду с панелями стандартных размеров (см. табл. 3), в также могут быть изготовлены нестандартные (дополнительные) панели с нужными заказчику габаритами.

Таблица 3

СТАНДАРТНЫЕ РАЗМЕРЫ ПАНЕЛЕЙ
Ширина	Длина	Толщина
1200 мм	2400 мм	48 мм
1200 мм	3000 мм	48 мм

Панели соединяются между собой посредством алюминиевого профиля, снабженного надежной стальной гарнитурой в местах крепления (подвешивания). Таблица 4 показывает расстояния между креплениями стандартной подвесной системы; при необходимости больших размеров (например, для воздуховодов и прочих надпотолочных коммуникаций ) изменяются и данные расстояния.

Таблица 4

РАССТОЯНИЯ МЕЖДУ КРЕПЛЕНИЯМИ
Размеры панелей	Расстояния между креплениями
1200 x 2400 мм	1200 x 1200 мм
1200 x 3000 мм	1200 x 1500 мм

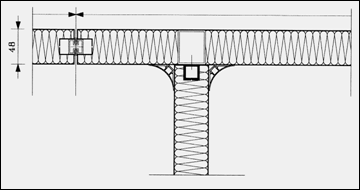

Для соединения потолка с перегородками предусмотрены скругленные алюминиевые профили (см. рис. 5).

Все угловые соединения между подвесным потолком и перегородками выполняются посредством специальных вставок, обеспечивающих полное интегрирование (плавный переход) стыкуемых поверхностей.

Рисунок 5

Проектом могут быть предусмотрены специальные отверстия с необходимым обрамлением внутри панели для фильтров и осветительных приборов (в соответствии с техническими требованиями и в зависимости от габаритов устанавливаемых устройств).

Основные технические характеристики панелей для подвесных потолков

Таблица 5 а

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рама	Прессованные алюминиевые профили DIN 1748-2
Изоляционный материал внутри панелей	Высокоплотная (150 кг/м3) минеральная плита Сопротивление теплопередаче λD 0,040 W/mK по стандартам DIN EN 13162:2001 – EN 13501
Внешнее покрытие панелей	Стальные оцинкованные листы с полимерным покрытием Толщина 0,7 мм Цинкование: 150 гр/м2 по стандартам UNI EN 10142 EN 10147 Полимерное покрытие: обратная сторона - 5-7 мкм видимая сторона – полиэфирное покрытие “Roll Coat” 25 ± 3 мкм - EN 13523
Допускаемая нагрузка	120 кг/м2 (при равномерном распределении)

Система панельного подвесного потолка, выдерживающего ходьбу (walk-on), компании PADANA CLERANROOM может быть смонтирована, – в соответствии с запросами клиента, – как до, так и после установки подвижных перегородок.

3.2 Система МОДУЛЬНОГО (КАССЕТНОГО) подвесного потолка

Альтернативой подвесному потолку walk-on является система кассетного подвесного потолка. Эта система может применяться там, где пространство над чистым помещением ограничено, или в случаях, когда на первое место в эксплуатации данного помещения выходит такой фактор, как мобильность всех конструкций. Система кассетного подвесного потолка сооружается при помощи алюминиевых профилей особой формы (см. рис. 6) с крепежной рамой (растр 1220 x 610 мм и 610 x 610 мм) с заполнением кассетами соответствующего размера. Конструкция рамы позволяет установить большинство из доступных на рынке фильтров или ламп так, что они могут быть взаимозаменяемыми (как между собой, так и с «глухими» кассетами потолка).

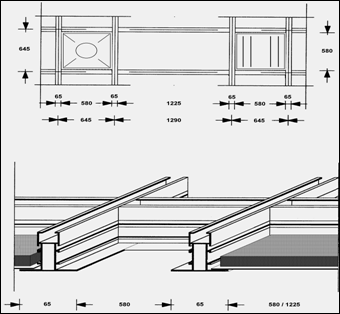

Рисунок 6

Кассеты выполняются из оцинкованных стальных листов (толщина 0,7 мм) с полимерным покрытием; по запросу заказчика заполнение выполняется жестким гипсокартонном. Возможно также использование двойных панелей с заполнением из высокоплотной минеральной плиты.

Все кассеты прикрепляются к раме с помощью специальных зажимов; для доступа в надпотолочное пространство предусмотрены съемные (разборные) кассеты.

Соединение подвесного потолка с перегородками производится при помощи скругленных алюминиевых профилей. Все угловые соединения между подвесным потолком и перегородками выполняются посредством специальных вставок, что обеспечивает полное интегрирование (плавный переход) стыкуемых поверхностей потолка и перегородок.

Рисунок 7



Необходимость использования кассет и рамы нестандартных размеров (например, для воздуховодов и прочих надпотолочных коммуникаций) учитывается на стадии проектирования.

Основные технические характеристики модульных панелей для подвесных потолков

Таблица 5 б

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рама	Прессованные алюминиевые профили DIN 1748-2
Внешнее покрытие панелей	Стальные оцинкованные листы с полимерным покрытием Толщина 0,7 мм Цинкование: 150 гр/м2 по стандартам UNI EN 10142 EN 10147 Полимерное покрытие: обратная сторона - 5-7 мкм видимая сторона – полиэфирное покрытие “Roll Coat” 25 ± 3 мкм - EN 13523
Размеры	1220 x 610 мм 610 x 610 мм

В соответствии с запросами клиента система кассетного подвесного потолка компании PADANA CLERANROOM может быть смонтирована как до, так и после установки подвижных перегородок.

4) ДВЕРИ

Компания PADANA CLERANROOM осуществляет установку распашных дверей, которые – благодаря специальному техническому решению их профилей (полностью закругленных и легко очищающихся) – оптимальны для использования в чистых помещениях. Дверное полотно компланарно по отношению к подвижным перегородкам. Стандартные размеры дверей приведены в таблице 6.

Таблица 6

СТАНДАРТНЫЕ РАЗМЕРЫ ОДНОСТВОРЧАТОЙ ДВЕРИ
Ширина (в свету)	Высота (в свету)	Толщина
700 мм	2120 мм	48 мм
800 мм	2120 мм	48 мм
1000 мм	2120 мм	48 мм
1200 мм	2120 мм	48 мм

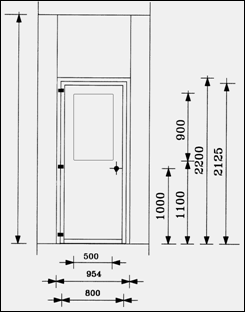

Рисунок 8

Двери снабжены тремя внешними петлями, что позволяет регулировать их высоту в процессе установки и, соответственно, скрадывать небольшие неровности напольного покрытия.

Рисунок 9



Профили дверной рамы и профили дверной коробки могут быть как с уплотнительной резиновой прокладкой, так и без нее. В качестве фурнитуры могут использоваться нажимные ручки или ручки офисного типа – возможны варианты (допускаются, например, нажимная панель и ручка формы “D”). Возможно изготовление фурнитуры из нержавеющей стали.

Возможно изготовление двух - и полутора- створчатых дверей, – их размеры приведены в таблицах 7 и 8.

Таблица 7

СТАНДАРТНЫЕ РАЗМЕРЫ ДВУХСТВОРЧАТЫХ ДВЕРЕЙ
Ширина (в свету)	Высота (в свету)	Толщина
700+700 мм	2120 мм	48 мм
800+800 мм	2120 мм	48 мм
1000+1000 мм	2120 мм	48 мм

Таблица 8

СТАНДАРТНЫЕ РАЗМЕРЫ ПОЛУТОРАСТВОРЧАТЫХ ДВЕРЕЙ
Ширина (в свету)	Высота (в свету)	Толщина
700+300 мм	2120 мм	48 мм
800+400 мм	2120 мм	48 мм
1000+400 мм	2120 мм	48 мм
1000+600 мм	2120 мм	48 мм

Для материальных шлюзов и комнат переодевания предусматриваются различные системы блокировки двух, трех или четырех дверей. По требованию заказчика могут быть разработаны специальные блокираторы для большего количества дверей. Система блокировки включает скрытые магнитные замки и оптические указатели режима дверей (типа светофора). Все подобные приборы контролируются с помощью специальной контрольной панели с программным обеспечением, запрограммированного на тот или иной режим.

Возможна поставка раздвижных дверей для чистых помещений. Они могут быть одно - или двухстворчатыми – автоматизация предусматривается.

По требованию заказчика могут быть изготовлены двери нестандартных размеров.

5) ОКНА

В чистых помещениях окна должны быть герметичными, «без зазоров» и находиться в одной плоскости с поверхностью стены. Всем этим требованиям соответствуют окна, предлагаемые компанией PADANA CLERANROOM. Они снабжены двойным стеклом 3+3 мм с каждой стороны, с внутренним алюминиевым профилем, который оснащен дистанционным креплением; чтобы избежать накопления микрочастиц (пыли) между стеклами, стыки герметизируются силиконом. В целях оптимальной компланарной установки предусматривается использование поддерживающего профиля по всему периметру окна.

Стандартные размеры окон соотносятся с габаритами подвижных перегородок (см. табл. 9)

Таблица 9

СТАНДАРТНЫЕ РАЗМЕРЫ ОКОН
на подвижных перегородках
Ширина	Высота	Толщина
1200 мм	1000 мм	48 мм
800 мм	1000 мм	48 мм
400 мм	1000 мм	48 мм

Размеры дверных окон соответствуют to the maximum width (за вычетом ширины дверной коробки).

В соответствии с пожеланиями заказчика могут быть изготовлены специальные окна для технических коридоров для визуального наблюдения посетителями за работой в чистых помещениях и/или помещений, в которых необходима полная прозрачность.

6) АКСЕССУАРЫ ДЛЯ ЧИСТЫХ ПОМЕЩЕНИЙ

Компания PADANA CLEANROOM предлагает широкий выбор оборудования и аксессуаров для помещений со стерильной средой и контролируемым уровнем загрязнения:

-  Шкафчики для одежды из меламина высокой плотности,

-  Коврики для сбора пыли,

-  шкафчики для чистой одежды,

-  интегрированные в перегородки приборы для мытья и сушки рук,

-  Передаточные камеры для передачи материалов с предусматриваемой системой вентиляции,

-  системы электрической и пневматической блокировки дверей, включая оптическую и акустическую сигнализацию, контрольные устройства доступа,

-  Инфракрасные сенсоры наличия персонала,

-  Панели для экстренного аварийного выхода,

-  интегрированные в перегородки розетки и выключатели,

-  дверные ручки из нержавеющей стали и рукоятки,

-  дверные ручки формы “D”,

-  внешние или скрытые дверные петли,

-  магнитные замки для закрывания дверей,

-  другие устройства для закрывания дверей.

7) НАШИ КЛИЕНТЫ

PPHU HERBAPOL Sp. zo. o	ФАРМАЦЕВТИКА	ПОЗНАНЬ	ПОЛЬША
HAIDYLENA	ФАРМАЦЕВТИКА	КАИР	ЕГИПЕТ
MEDOCHEMIE	ФАРМАЦЕВТИКА	ЛИМАССОЛ	КИПР
SANOFI SYNTHELABO	ФАРМАЦЕВТИКА	РЖЕСЦОВ	ПОЛЬША
SIGMA TAU	ФАРМАЦЕВТИКА	МАДРИД	ИСПАНИЯ
CHIRON VACCINES	ФАРМАЦЕВТИКА	СИЕНА	ИТАЛИЯ
MEDANA PHARMA TERPOL	ФАРМАЦЕВТИКА	СИЕРАДЦ	ПОЛЬША
ACS DOBFAR	ФАРМАЦЕВТИКА	МИЛАН	ИТАЛИЯ
FRESENIUS KABI	БОЛЬНИЦА	ГРОССЕТО	ИТАЛИЯ
CERBIOS PHARMA	ФАРМАЦЕВТИКА	БАРБЕНГО	ШВЕЙЦАРИЯ
MEDTRONIC	ЭЛЕКТРОНИКА	ГОЛУЭЙ	ИРЛАНДИЯ
SYNTEZA	ФАРМАЦЕВТИКА	ПОЗНАНЬ	ПОЛЬША
MEDOCHEMIE	ФАРМАЦЕВТИКА	ЛИМАССОЛ	КИПР
ABBOTT	ФАРМАЦЕВТИКА	КОУТХИЛЛ	ИРЛАНДИЯ
I. B.S. A.	ФАРМАЦЕВТИКА	ЛУГАНО	ШВЕЙЦАРИЯ
BOEHRINGER INGELHEIM	ФАРМАЦЕВТИКА	ФЛОРЕНЦИЯ	ИТАЛИЯ
SCHERING PLOUGH	ФАРМАЦЕВТИКА	КЕНИЛУОРТ	США
MILEN	ФАРМАЦЕВТИКА	СТАМБУЛ	ТУРЦИЯ
ILSAN ILTAS	ФАРМАЦЕВТИКА	СТАМБУЛ	ТУРЦИЯ
ALSCO LINEN SUPPLY	ФАРМАЦЕВТИКА	МЕЛИЛЛИ	ИТАЛИЯ
ELPEN PHARMACEUTICAL	ФАРМАЦЕВТИКА	АТТИКИС	ГРЕЦИЯ
CARDINAL HEALTH	ФАРМАЦЕВТИКА	АПРИЛИА	ИТАЛИЯ
ABBOTT	ФАРМАЦЕВТИКА	КОУТХИЛЛ	ИРЛАНДИЯ
PFIZER	ФАРМАЦЕВТИКА	КОРК	ИРЛАНДИЯ
AVERSI PHARMA	ФАРМАЦЕВТИКА	ТБИЛИСИ	ГРУЗИЯ
MEDTRONIC	ЭЛЕКТРОНИКА	ГОЛУЭЙ	ИРЛАНДИЯ
EMS	ФАРМАЦЕВТИКА	СТРАУД	ВЕЛИКОБРИТАНИЯ
VETOQUINOL AG	ФАРМАЦЕВТИКА	БЕЛЬП	ШВЕЙЦАРИЯ
ALMEDICA	ФАРМАЦЕВТИКА	ДИСАЙД	ВЕЛИКОБРИТАНИЯ
CHESTER MEDICAL SOLUTION	ФАРМАЦЕВТИКА	УИРРЭЛ	ВЕЛИКОБРИТАНИЯ
ATLAS MISR	ФАРМАЦЕВТИКА	КАИР	ЕГИПЕТ
BAYER PHARMACEUTICALS	ФАРМАЦЕВТИКА	МИЛАН	ИТАЛИЯ
LAZAR	ФАРМАЦЕВТИКА	БУЕНОС-АЙРЕС	АРГЕНТИНА
SIDUS	ФАРМАЦЕВТИКА	БУЕНОС-АЙРЕС	АРГЕНТИНА
HEMOFARM	ФАРМАЦЕВТИКА	ВРШАЦ	ЮГОСЛАВИЯ
POLFA GRODZISK	ФАРМАЦЕВТИКА	МАЗОВЕЦКИ	ПОЛЬША
CHEMIPHARM	ФАРМАЦЕВТИКА	КАИР	ЕГИПЕТ
MUSTAFA' NEVZAT	ФАРМАЦЕВТИКА	СТАМБУЛ	ТУРЦИЯ
VACSERA	ФАРМАЦЕВТИКА	ЕГИПЕТ	ЕГИПЕТ
AVENTIS BULK	ФАРМАЦЕВТИКА	БРИНДИЗИ	ИТАЛИЯ
MEDANA PHARMA TERPOL	ФАРМАЦЕВТИКА	СИЕРАДЦ	ПОЛЬША
GLAXO SMITHKLINE	ФАРМАЦЕВТИКА	ПАРМА	ИТАЛИЯ
BIOSIDUS	ФАРМАЦЕВТИКА	БУЕНОС-АЙРЕС	АРГЕНТИНА
JANSSEN CILAG	ФАРМАЦЕВТИКА	БУЕНОС-АЙРЕС	АРГЕНТИНА
R. P. SCHERER	ФАРМАЦЕВТИКА	РИМ	ИТАЛИЯ
SEARLE MONSANTO	ФАРМАЦЕВТИКА	МИЛАН	ИТАЛИЯ
MAGIS FARMACEUTICI	ФАРМАЦЕВТИКА	БРЕШИА	ИТАЛИЯ
BOEHRINGER INGELHEIM	ФАРМАЦЕВТИКА	ФЛОРЕНЦИЯ	ИТАЛИЯ
ABDI IBRAHIM	ФАРМАЦЕВТИКА	СТАМБУЛ	ТУРЦИЯ
POLFA GRODZISK	ФАРМАЦЕВТИКА	ВАРШАВА	ПОЛЬША
MERCK, SHARP & DOHME	ФАРМАЦЕВТИКА	ПАВИЯ	ИТАЛИЯ
ROCHE	ФАРМАЦЕВТИКА	МИЛАН	ИТАЛИЯ
KNOLL FARMACEUTICI	ФАРМАЦЕВТИКА	МИЛАН	ИТАЛИЯ
ТЮМЕНСКИЙ ХИМФАРМЗАВОД	ФАРМАЦЕВТИКА	ТЮМЕНЬ	РОССИЯ
БЕЛМЕДПРЕПАРАТЫ	ФАРМАЦЕВТИКА	МИНСК	БЕЛАРУСЬ

8) КОНТАКТЫ

Со всеми Вашими вопросами обращайтесь:

PADANA CLEANROOM SRL

Via Kennedy 29

26044 Levata di Grontardo (CR)

ITALY

Phone +70

Fax +91

www. padanacleanroom. it

*****@***it

roberto. *****@***it

или

OOO ТСК-ИНЖИНИРИНГ

Ул. Шапошникова, дом 13

Нижний Новгород

Россия

Телефон +7-06

Факс +81

www.cleanroom-technology.ru

[e-mail]

*****@***ru
