2.5 Санитарные узлы

Санитарные узлы, санитарно-гигиенические зоны могут проектироваться совмещенными или раздельными (рис. 2.25-2.44) и с различным набором санитарно-гигиенического оборудования. Габариты санитарных узлов: 2,1/1,9 м. (унитаз и умывальнику одной стены); 1,9/1,8 м. (умывальник сбоку); 1,7/1,5 м. (закрытый душ с трапом); 2,4/2,2 м. (совмещенный санузел с душем без поддона с умывальником и унитазом).

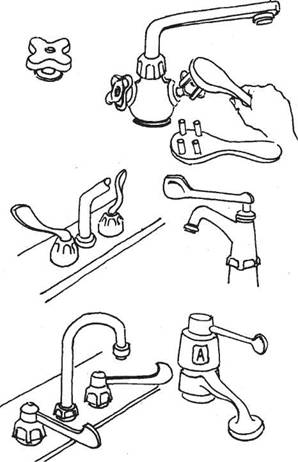

Раковины умывальников должны быть консольного типа. Краны в ванных и кухнях должны быть обеспечены открывателями локтевого типа и снабжены термостатами, ограничивающими температуру поступающей воды до 50 град. С.

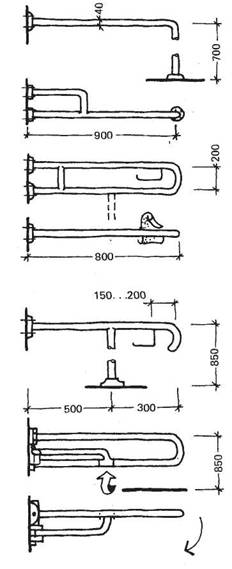

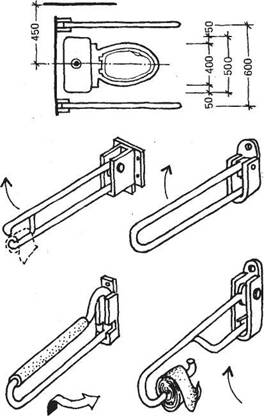

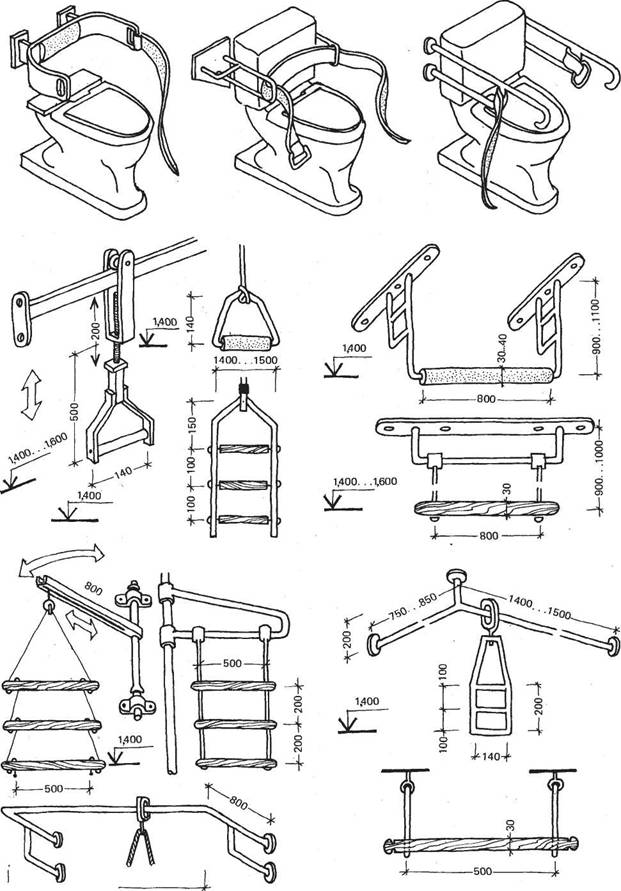

Дополнительное оборудование санитарных узлов для различных категорий инвалидов включает, как правило, поручни (настенной и напольной установки и фиксации), потолочные направляющие или межстенную штангу для подвески подъемника, кольца, трапеции и т. п. Высота установки оборудования должна регулироваться индивидуально. Крепление приборов и оборудования должно быть прочным, рассчитанным на динамическую нагрузку не менее 120 кг. Диаметр штанг для поддержания 25-32 мм.

Уровень дна ванной должен, как правило, находиться на отметке пола; допускается предусматривать около ванной ступеньку высотой до 0,15 м. При ванной следует предусматривать дополнительное сиденье для пересадки из кресла-коляски в сиденье ванной.

Шведская фирма «Фокус» Рекомендует проект совмещенного санузла для однокомнатных жилых квартир (рис. 45). Его оборудование соответствует индивидуальным потребностям. Все санитарное оборудование, кроме с унитаза, может передвигаться по вертикали и горизонтали. По обеим сторонам унитаза омывные отверстия. С одной стороны от него установлен умывальник, с другой -душ; эти приборы можно менять местами. Умывальником можно пользоваться и с кресла-коляски и с унитаза. Санитарное устройство 48/80 см. «Клосомат» соединяет функции биде и унитаза. Этот прибор с локтевым или ножным управлением потоком теплой воды и воздуха в течении 15 сек. Очищает унитаз и тело (без пользования бумаги).

На рис. 46 представлены планировочные решения санитарно-гигиенических помещений в том числе для различных групп потребителей, рекомендованные СП .

60

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

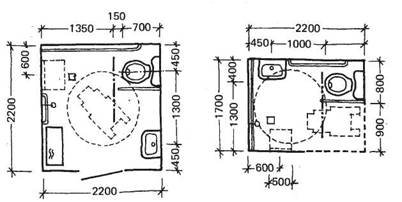

Рис. 2.25 Габариты санитарно-гигиенических зон

61

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

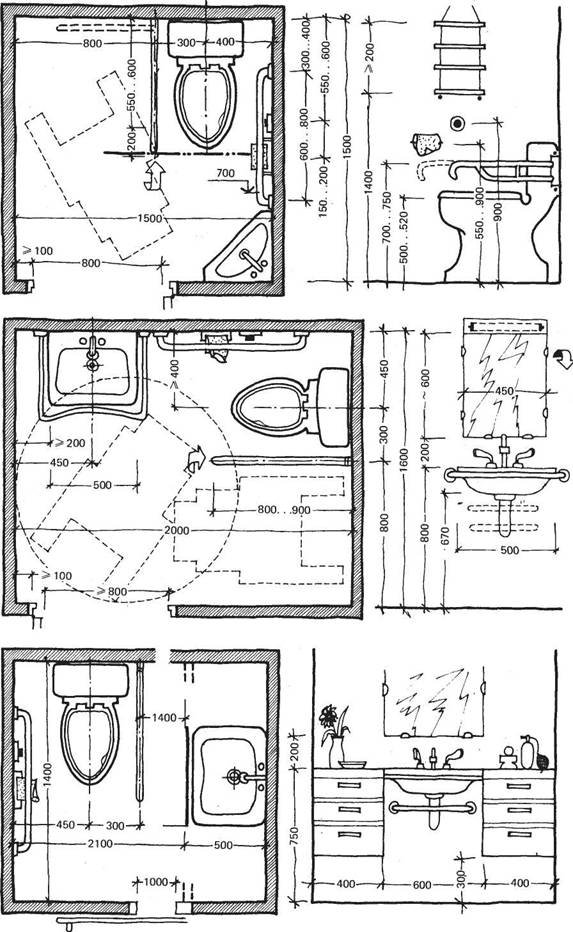

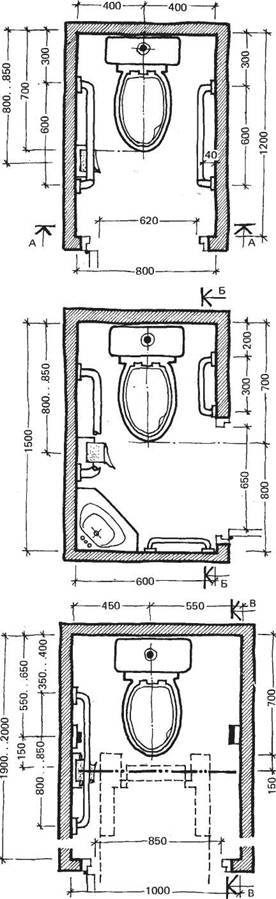

Рис. 2.26 Габариты и оборудование туалетной комнаты

62

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

4

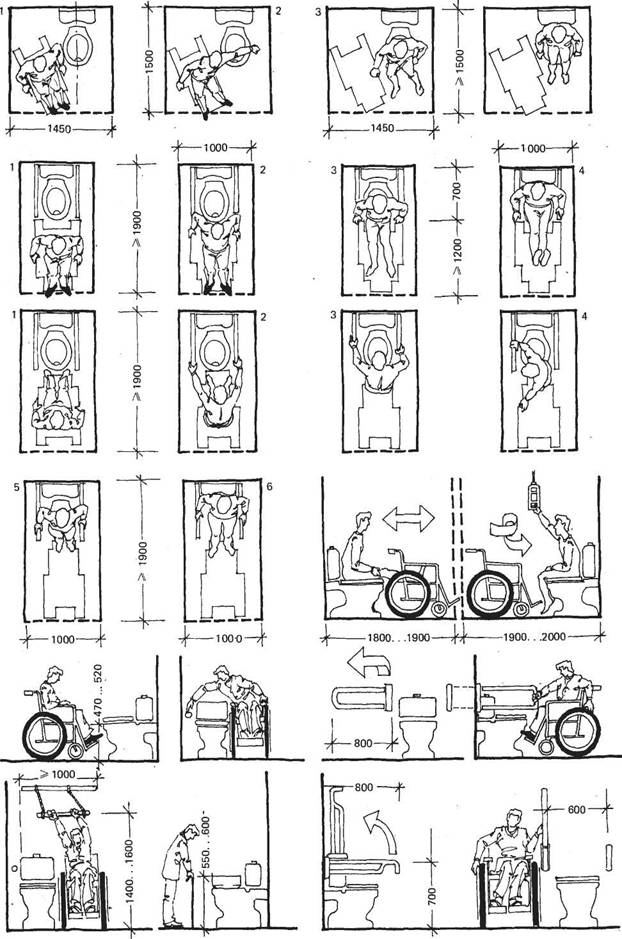

Рис. 2.27 Особенности пользования туалетной комнатой

63

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

Рис. 2.28 Оборудование туалетной комнаты

64

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»



Рис. 2.29 Оборудование туалетной комнаты

65

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

Рис. 2.30 Оборудование туалетной комнаты

66

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»



УСТАНОВКА КНОПОК ВКЛЮЧЕНИЯ СМЫВА

Рис. 2.31 Оборудование туалетной комнаты

67

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

-1000-

Рис. 2.32 Оборудование туалетной комнаты

68

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

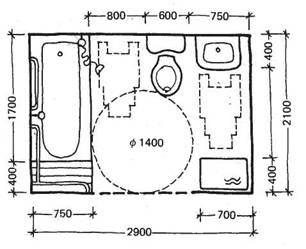

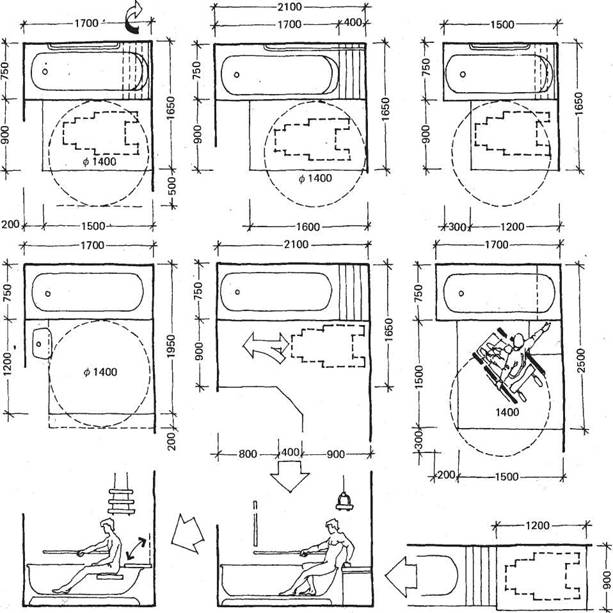

Рис. 2.33 Габариты и оборудование ванной комнаты

69

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

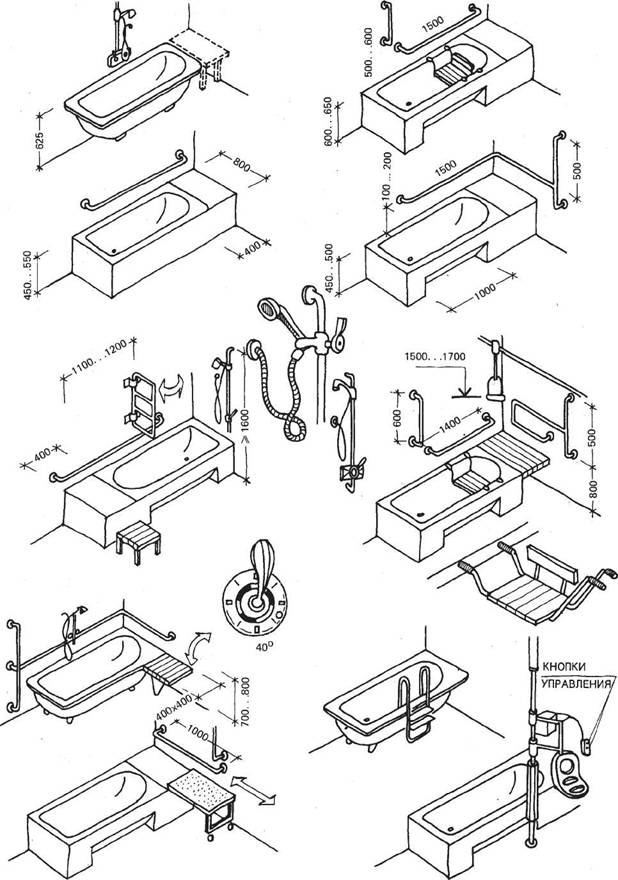

Рис. 2.34 Оборудование ванной комнаты

70

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

НЕ ДОПУСТИМО

Рис. 2.35 Оборудование ванной комнаты

71

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

HE ДОПУСТИМО

-1450-

HE ДОПУСТИМО

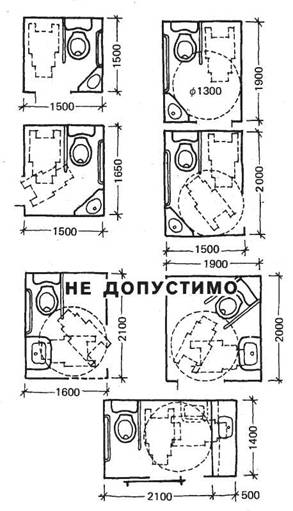

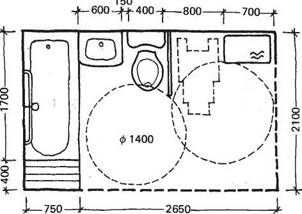

Рис. 2.36 Оборудование совмещенного санитарного узла

72

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

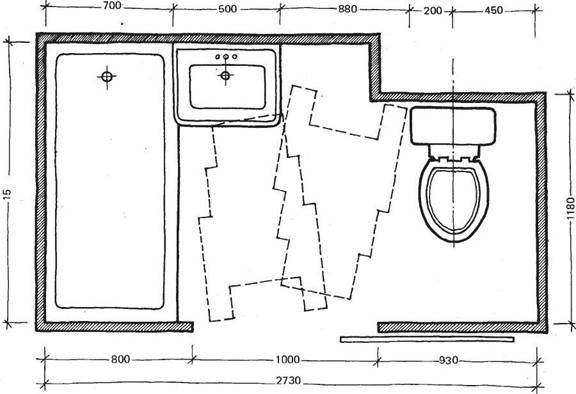

Рис. 2.37 Оборудование совмещенного санитарного узла

73

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»



Рис. 2.38 Оборудование совмещенного санитарного узла

74

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

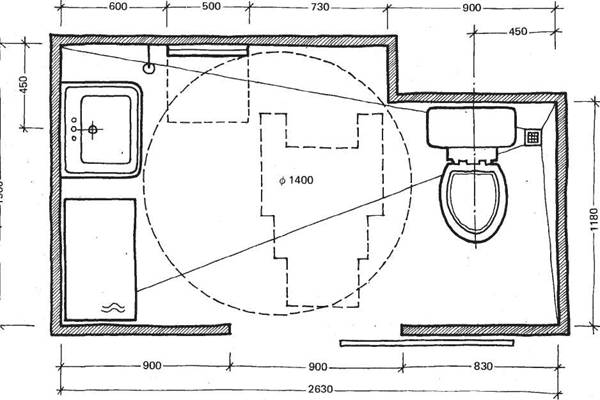

Рис. 2.39 Модернизация санитарно - гигиенического узла

75

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»



о о

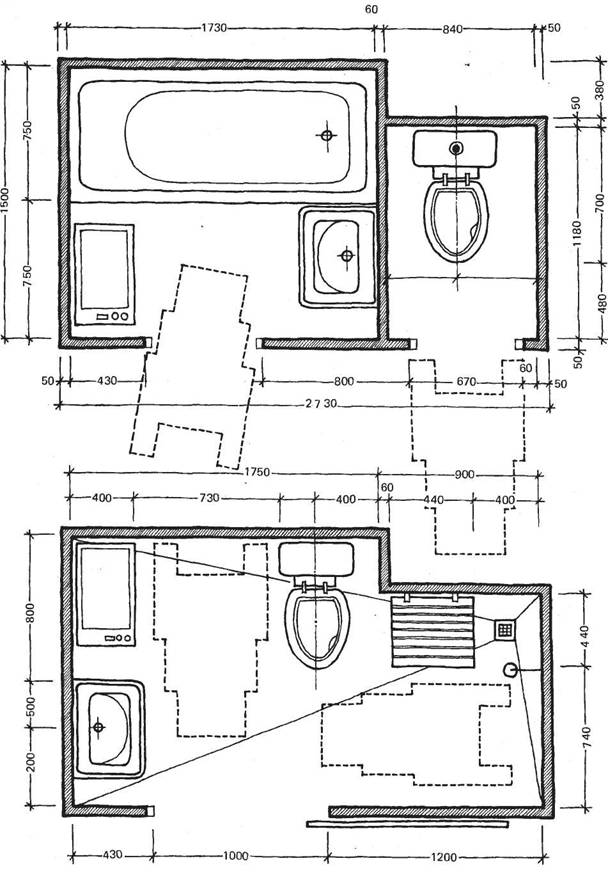

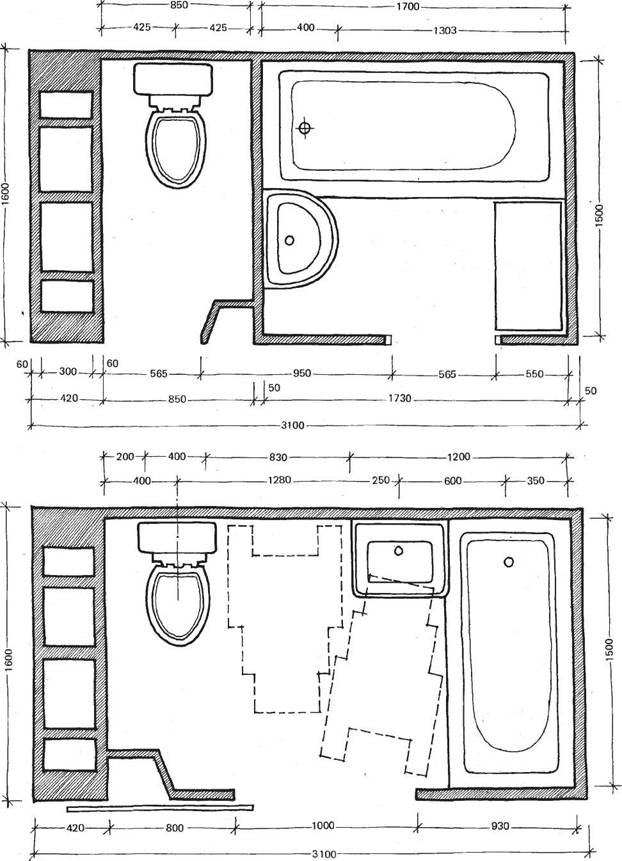

Рис. 2.40 Модернизация санитарно-гигиенического узла

76

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

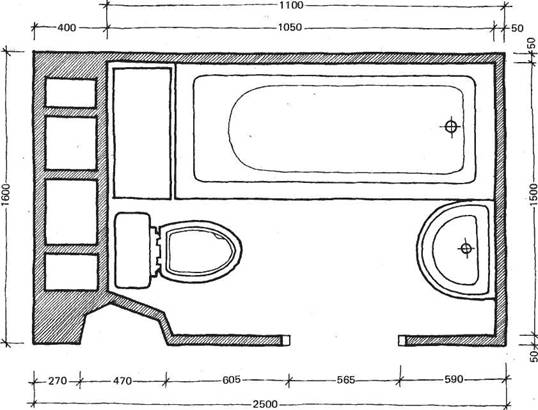

Рис. 2.41 Модернизация санитарно-гигиенического узла

77

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

Рис. 2.42 Модернизация санитарно-гигиенического узла

78

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

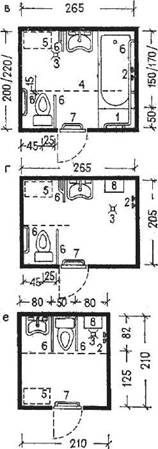

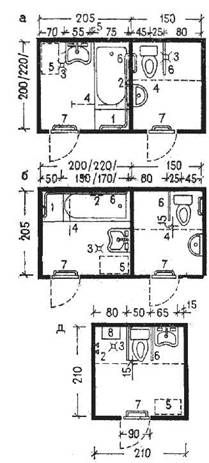

Рис. 2.43 Примеры решения санитарных узлов для людей на кресле-коляске

а, б - раздельный санузел для квартир из двух на гибком шланге; 3-трап;4-металлический полоз

комнат и более; в, г - совмещенный санузел с (рельс) не потолке или межстенная штанга для

ванной для однокомнатных квартир; д, е - подвески подвижных ручек, лестницы или трапеции;

совмещенный санузел с душевой установкой для 5 - место для стиральной машины
; 6 - опорные

однокомнатных квартир в специальных домах с поручни; 7 - ручка для закрывания дверей; 8 -

обслуживанием для инвалидов: 1 - пересадочная откидная скамейка,
площадка; настенный смеситель с душевой сеткой

Рис. 2.44 Зона расположения кресла-коляски возле унитаза в зависимости от физического состояния человека (удобства пересаживания)

79

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

Рис. 2.45 Совмещенный санитарный узел с душевой установкой для одинокого инвалида. Фирма «Фокус»

80

Новосибирская региональная общественная организация инвалидов «Центр Независимой Жизни «Финист»

ВАРИАНТЫ САНИТАРНЫХ УЗЛОВ С ДУШЕМ И ТРАПОМ ДЛЯ ИНВАЛИДА НА КРЕСЛЕ-КОЛЯСКЕ

Душевая

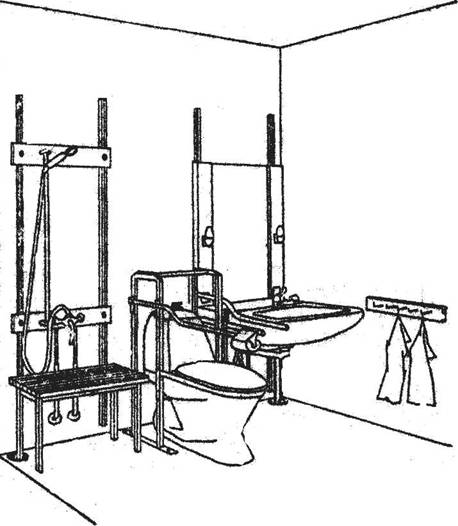

ОБОРУДОВАНИЕ САНИТАРНОГО УЗЛА С ДУШЕМ ДЛЯ ИНВАЛИДА НА КРЕСЛЕ-КОЛЯСКЕ
