ОДНОФАЗНЫЙ СВАРОЧНЫЙ АППАРАТ
ИНЭУМ-180Т
ДЛЯ ЭЛЕКТРО-ДУГОВОЙ СВАРКИ
Руководство по эксплуатации
1. НАЗНАЧЕНИЕ
Сварочный аппарат инверторного типа ИНЭУМ-180 семейства ИНЭУМ (Инверторы Электронные Управляемые Микропроцессорные) предназначен для ручной аргонно-дуговой сварки(ТИГ) и ручной сварки штучными электродами (ММА) диаметром от 1.5 мм до 4мм любых металлов, кроме алюминия.
Аппарат питается от однофазной сети переменного тока напряжением 220 В и сохраняет работоспособность при понижении сети питания до 160в. При номинальной сети (220в) допускается использование удлинителя 2,5 кв. мм. длиной до 100м.
Аппарат имеет микропроцессорное управление, в нем реализованы функции «антиприлипания», «форсирования дуги», защиты от перегрева, перенапряжения, короткого замыкания. Состояние отображается на цифровом индикаторе и светодиодах встроенного пульта.
В аппарате реализован импульсный режим сварки, который существенно облегчает сварку в труднодоступных местах, напр., потолочные и вертикальные швы, а также сварку тонких материалов.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | ММА | ТИГ | |
1 | Рабочий диапазон напряжения сети, В | 187 – 242 | 187 – 242 |
2 | Допустимы диапазон напряжения сети, В | ||
3 | Ток, потребляемый от сети при максимальной нагрузке, не более, А | 25 | 25 |
4 | Максимальное значение сварочного тока, не менее, А | 180 | 180 |
5 | Максимальное значение сварочного напряжения (рабочая точка) , не менее, В | 27.2 | 20 |
6 | Напряжение холостого хода, не более, В | 85 | 60 |
7 | Относительная продолжительность нагрузки при максимальной нагрузке и при 25° С, не менее | 60 | 60 |
8 | Пределы регулирования сварочного тока | 15-180 | 5-180 |
9 | Габаритные размеры аппарата, мм, не более | 310х190х140 | 310х190х140 |
10 | Масса аппарата, кг, не более | 5,5 | 5,5 |
11 | Температурные условия эксплуатации, ° С | -30 - +40 | -30 - +40 |
12 | Температурные условия хранения, ° С | 0 - +50 | 0 - +50 |
3. Установка режимов и параметров сварки

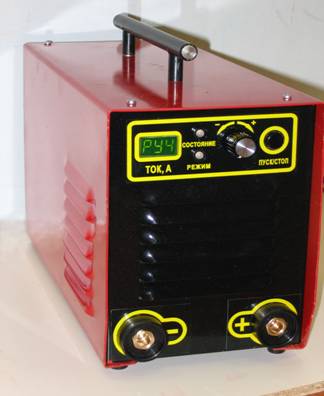

3.1. Общий вид пульта управления.
 |
Пульт может находиться в одном из трех состояний:
- выбор режима работы (1-уровень)
- выбор параметров (2-уровень)
- установка параметров (3-уровень)
Выбор режима работы (1-уровень), осуществляется поворотом ручки ВЫБОР в соответствии с надписями на экране пульта.
Переход к выбору параметров (2-уровень) производится кратковременным (менее 1,0 секунды) ручки ВЫБОР. Выбор параметров осуществляется поворотом ручки ВЫБОР в соответствии с надписями на экране пульта.
Переход к установке параметров (3-уровень) производится кратковременным (менее 1,0 секунды) ручки ВЫБОР. Установка цифрового значения параметров осуществляется поворотом ручки ВЫБОР. При этом цифровые значения параметров индицируются на экране пульта.
Возврат с 3-уровня на 2-уровень производится кратковременным (менее 1,0 секунды) ручки ВЫБОР. Возврат с 3-уровня или 2-уровня на 1-уровень длительным (более 1,0 секунды) нажатием ручки ВЫБОР.
Действия оператора могут сопровождаться кратковременными звуковыми сигналами высокого и низкого тона. Звуковой сигнал низкого тона указывает оператору на невозможность выполнения аппаратом указанных действий, например, при попытке установить рабочий параметр вне заданного диапазона, или при попытке запустить аппарат при установке рабочего параметра нерегулируемого в процессе работы.
3.2. Начальное включение аппарата и выбор режима работы.
Первоначально, после включения электропитания, аппарат устанавливается на выбор одного из режимов работы(того, в котором он находился при предыдущем выключении):
- «РУЧНАЯ СВАРКА ШТУЧНЫМ ЭЛЕКТРОДОМ» (индицируется символами РУЧ на индикаторе и постоянным свечением светодиода РЕЖИМ зеленым цветом);
- «РУЧНАЯ СВАРКА ШТУЧНЫМ ЭЛЕКТРОДОМ С МОДУЛЯЦИЕЙ» (индицируется символами РУЧ на индикаторе и миганием светодиода РЕЖИМ зеленым цветом);
- «АРГОННАЯ СВАРКА» (индицируется символами АРГ на индикаторе и постоянным свечением светодиода РЕЖИМ оранжевым цветом);
- «АРГОННАЯ СВАРКА С МОДУЛЯЦИЕЙ» (индицируется символами АРГ на индикаторе и миганием светодиода РЕЖИМ оранжевым цветом);
- «ВЫБОР ПРОГРАММЫ СВАРКИ» (индицируется символами ПРГ на индикаторе);
- «ЗАПИСЬ ПРОГРАММЫ СВАРКИ» (индицируется символами ЗП на индикаторе);
Четыре первых режима являются эксплуатационными, два последних – служебными. Переход из режима в режим осуществляется поворотом ручки ВЫБОР и сопровождается кратковременным звуковым сигналом. Выбранный режим контролируется индикатором и состоянием светодиода РЕЖИМ. Если переход невозможен формируется звуковой сигнал низкого тона. Фиксация выбранного режима осуществляется кратковременным нажатием ручки ВЫБОР, при этом аппарат находится в дежурном режиме. Выход из выбранного режима и переход в меню верхнего уровня осуществляется длительным нажатием ручки ВЫБОР.
3.3. Режим работы «РУЧНАЯ СВАРКА ШТУЧНЫМ ЭЛЕКТРОДОМ»
Если Вы находитесь в этом режиме (на экране надпись РУЧ и индикатор режима горит ровным зеленым светом), то после кратковременого нажатия на ручку ВЫБОР происходит переход в меню установки УСТАВКИ СВАРОЧНОГО ТОКА . Диапазоны изменения:
- от 5 до 10А с шагом 1А
- от 10 до 240А с шагом 5А
Запуск аппарата происходит по нажатию кнопки ПУСК. В процессе работы можно регулировать параметр УСТАВКА СВАРОЧНОГО ТОКА , цифровое значение которого высвечивается на индикаторе.
3.4. Режим работы «РУЧНАЯ СВАРКА ШТУЧНЫМ ЭЛЕКТРОДОМ С МОДУЛЯЦИЕЙ»
Если Вы находитесь в этом режиме (на экране надпись РУЧ и индикатор режима мигает зеленым светом), то после кратковременного нажатия на ручку ВЫБОР происходит переход в меню установки четырех рабочих параметров:
- УСТАВКА СВАРОЧНОГО ТОКА (А1);
- ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА СВАРОЧНОГО ТОКА (ВР1);
- УСТАВКА ТОКА ПАУЗЫ (А2)
- ДЛИТЕЛЬНОСТЬ ТОКА ПАУЗЫ (ВР2);
 |
После первого кратковременного нажатия ручки ВЫБОР на экране появляется надпись А1. После следующего кратковременного нажатия происходит переход к установке значения уставки импульса сварочного тока. Диапазоны изменения:
- от 5 до 10А с шагом 1А
- от 10 до 240А с шагом 5А
После следующего кратковременного нажатия происходит возврат в меню выбора параметров. На экране – надпись ВР1 и после короткого тычка происходит переход к установке значения ВРЕМЕНИ ИМПУЛЬСА СВАРОЧНОГО ТОКА(ВР1). Диапазоны изменения:
- от 0.1 до 10 сек с шагом 0,1 сек
После следующего кратковременного нажатия возврат в меню выбора параметров. На экране – надпись А2 и кратковременного нажатия происходит переход к установке значения УСТАВКИ ТОКА ПАУЗЫ (А2). Диапазоны изменения:
- от 5 до 10А с шагом 1А
- от 10 до 180А с шагом 5А
После следующего кратковременного нажатия происходит возврат в меню выбора параметров. На экране – надпись ВР2 и после кратковременного нажатия происходит переход к установке значения ВРЕМЕНИ ТОКА ПАУЗЫ (ВР2). Диапазоны изменения:
- от 0.1 до 10 сек с шагом 0,1 сек
После запуска аппарат индицируется и регулируется последний из выставленных параметров.
3.3. Режим работы “АРГОННАЯ СВАРКА”.
Если Вы находитесь в этом режиме (на экране надпись АРГ и индикатор режима горит ровным оранжевым светом), то после кратковременого нажатия на ручку ВЫБОР происходит переход в меню установки трех рабочих параметров:
- ДЛИТЕЛЬНОСТЬ НАРАСТАНИЯ СВАРОЧНОГО ТОКА (ВР0) после нажатия кнопки «ПУСК» или кнопки на сварочной горелке;
- УСТАВКА СВАРОЧНОГО ТОКА (А1);
- ДЛИТЕЛЬНОСТЬ СПАДА СВАРОЧНОГО ТОКА (ВР3) после нажатия кнопки «ПУСК» или кнопки на сварочной горелке.
|
|
| |
 |
После первого кратковременного нажатия ручки ВЫБОР на экране появляется надпись А1. После следующего кратковременного нажатия происходит переход к установке значения уставки сварочного тока. Диапазоны изменения:
- от 5 до 10А с шагом 1А
- от 10 до 240А с шагом 5А
После следующего кратковременного нажатия происходит возврат в меню выбора параметров. На экране – надпись А1. Если повернуть кнопку ВЫБОР влево, то появляется надпись ВР0 и после следующего кратковременного нажатия происходит переход к установке значения ВРЕМЕНИ НАРАСТАНИЯ СВАРОЧНОГО ТОКА(ВР0). Диапазоны изменения:
- от 0.1 до 1 сек с шагом 0.1сек
- от 1 сек до 10 сек с шагом 0.5 сек
После следующего кратковременного нажатия происходит возврат в меню выбора параметров. На экране – надпись А1. Если повернуть кнопку ВЫБОР вправо, то появляется надпись ВР3 и после следующего кратковременного нажатия происходит переход к установке значения ВРЕМЕНИ СПАДА СВАРОЧНОГО ТОКА(ВР3). Диапазоны изменения:
- от 0.1 до 1 сек с шагом 0,1 сек
- от 1 сек до 10 сек с шагом 0.5 сек
Запуск аппарата (кнопкой «ПУСК» или нажатием кнопке на горелке) а происходит только, когда пульт находится в состоянии выбора параметра А1. В процессе работы после пуска может регулироваться только параметр УСТАВКА СВАРОЧНОГО ТОКА(А1), цифровое значение которого высвечивается на индикаторе.
3.4. Режим работы «АРГОННАЯ СВАРКА С МОДУЛЯЦИЕЙ».
Если Вы находитесь в этом режиме (на экране надпись АРГ и индикатор режима мигает оранжевым светом), то после кратковременого нажатия на ручку ВЫБОР происходит переход в меню установки пяти рабочих параметров:
- ДЛИТЕЛЬНОСТЬ НАРАСТАНИЯ СВАРОЧНОГО ТОКА (ВР0)после нажатия кнопки «Пуск» или кнопки на сварочной горелке;
- УСТАВКА СВАРОЧНОГО ТОКА (А1);
- ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА СВАРОЧНОГО ТОКА (ВР1);
- УСТАВКА ТОКА ПАУЗЫ (А2)
- ДЛИТЕЛЬНОСТЬ ТОКА ПАУЗЫ (ВР2);
- ДЛИТЕЛЬНОСТЬ СПАДА СВАРОЧНОГО ТОКА (ВР3) после нажатия кнопки «Пуск» или кнопки на сварочной горелке.
|
|
Для того, чтобы установить ДЛИТЕЛЬНОСТЬ НАРАСТАНИЯ СВАРОЧНОГО ТОКА (ВР0), необходимо при выборе параметров крутить ручку влево до появления надписи ВР0 и после кратковременного нажатия происходит переход к установке значения ВР0. Диапазоны изменения:
- от 0.1 до 1 сек с шагом 0,1сек
- от 1 сек до 10 сек с шагом 0,5 сек
Для того, чтобы установить ДЛИТЕЛЬНОСТЬ СПАДА СВАРОЧНОГО ТОКА (ВР3), необходимо при выборе параметров крутить ручку вправо до появления надписи ВР3 и после кратковременного нажатия происходит переход к установке значения ВР3. Диапазоны изменения:
- от 0.1 до 1 сек с шагом 0,1сек
- от 1 сек до 10 сек с шагом 0,5 сек
Запуск аппарата (кнопкой «Пуск» или нажатием кнопке на горелке) а происходит только, когда пульт находится в состоянии выбора одного из четырех основных параметров А1, ВР1, А2 или ВР2. В процессе работы после пуска может регулироваться только один из этих четырех параметров, цифровое значение которого высвечивается на индикаторе.
Установка параметров А1, ВР1, А2, ВР2 производится также, как и в режиме ручной сварки штучными электродами с модуляцией (см. п. 3.4)
3.5. Выбор программы сварки.
Этот режим используется для выбора ранее запомненных сварочных программ – определенного эксплуатационного режима сварки с выбранными цифровыми значениями рабочих параметров. После выхода в этот режим, вращением ручки ВЫБОР определяется требуемая программа – П0 – П31, затем по короткому нажатию кнопки ВЫБОР осуществляется переход в заданный эксплуатационный режим. Дальнейшая работа не отличается от полного «ручного» выбора режима и установки параметров.
ВНИМАНИЕ. Если будет выбрана ранее НЕ записанная программа, аппарат НЕ перейдет в эксплуатационный режим, при этом звуковой сигнал указывает на невыполнимость данной операции.
3.6. Запись программы сварки.
Данный режим используется для запоминания последнего режима работы сварочного аппарата (эксплуатационный режим, значения рабочих параметров) в виде «сварочной программы». Для этого, после входа в данный режим, необходимо поворотом ручки ВЫБОР выбрать желаемый номер программы – П0 – П31, и коротко нажать ручку ВЫБОР. После этого аппарат вернется в заданный эксплуатационный режим и значениям рабочих параметров, которые были записаны.
ВНИМАНИЕ. В этом режиме кнопка ПУСК предназначена для стирания ВСЕХ запомненных ранее программ сварки!!!
3.7. Управление от внешней ЭВМ(Опция по отдельному заказу).
Данный режим позволяет записать «сварочную программу» дистанционно от персонального компьютера, при этом устанавливается требуемый эксплуатационный режим и цифровое значение всех необходимых рабочих параметров. Выход из данного режима в заданный эксплуатационный режим происходит автоматически по факту записи от персонального компьютера. Ручной выход из режима возможен простым поворотом ручки ВЫБОР и переходом в другой требуемый режим работы аппарата.
3.8 Состояние перегрева аппарата.
В процессе работы аппарата внутренний микроконтроллер постоянно отслеживает текущую температуру силовых элементов. В случае превышения температуры выше установленных порогов аппарат выключается и переходит в состояние перегрева, не давая выйти из строя силовым элементам. При этом на индикаторе отображается текущая температура, светодиод СОСТОЯНИЕ горит красным цветом, и подается прерывистый звуковой сигнал.
После остывания аппарат автоматически возвращается в рабочее состояние.
3.9. Состояние перенапряжения.
При подключении аппарата к сети внутренний микроконтроллер постоянно отслеживает величину входного напряжения и в случае превышения на индикаторе отображает ПРН, светодиоды СОСТОЯНИЕ и РЕЖИМ мигают красным цветом, и подается прерывистый звуковой сигнал.
 |
Для выхода из этого состояния необходимо выключить аппарат из сети!!! Продолжительное нахождение в этом состоянии может привести к выходу из строя аппарата!!!
3.10. Состояние выключения по короткому замыканию.
Кратковременные короткие замыкания электрода являются допустимыми и не влияют на нормальную работу аппарата. Длительное короткое замыкание (более 10 сек.) считается нарушением технологии сварки. В этом случае с целью обеспечения безопасности автоматически выключается выходное напряжение, на индикаторе отображается ПРГ (перегрузка), светодиод СОСТОЯНИЕ загорается красным цветом, и подается прерывистый звуковой сигнал.
 |
Для дальнейшей работы необходимо устранить короткое замыкание и нажать на кнопку ПУСК.
3.11. Неисправность аппарата.
Если внутренний микроконтроллер обнаруживает неисправимую ошибку собственной работы аппарат переходит в состояние ОШИБКИ:
 |
В этом случае, для устранения неисправности необходимо обратиться на предприятие-изготовитель.
4. Внешнее управление аппаратом
На задней панели аппарата находится 9-контактный разъем для подключения внешней кнопки управления ПУСК-СТОП (в комплект поставки не входит) и связи с ПЭВМ по каналу RS-485. Внешняя кнопка ПУСК-СТОП аналогична по действию с кнопкой ПУСК/СТОП на панели управления аппарата – однократное её замыкание вызывает запуск аппарата, следующее замыкание – останов работы аппарата.
Используемые контакты разъема:
1 – условный минус внешней кнопки;
9 – условный плюс внешней кнопки;
3 - линия В RS-485;
7 – линия А RS-485.
5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1. Предприятие - изготовитель гарантирует работу аппарата в течении 36 месяцев со дня продажи при условии соблюдения правил хранения и эксплуатации.
5.2. Если недостатки в работе аппарата по вине изготовителя выявлены в течение гарантийного срока, изготовитель производит ремонт аппарата бесплатно.
ПАСПОРТ
1. КОМПЛЕКТ ПОСТАВКИ
Модель | Кол. | ||
1 | Аппарат сварочный ИНЭУМ | 1 | |
Кабель с зажимом заземления | 1 | ||
Кабель с зажимом заземления | 1 | ||
Горелка | 1 | ||
Руководство по эксплуатации |
2.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
Аппарат сварочный ИНЭУМ-180 №___________ Проверен на соответствие техническим требованиям "___" __________________2007 г.
Принял _____________________________
(подпись)
