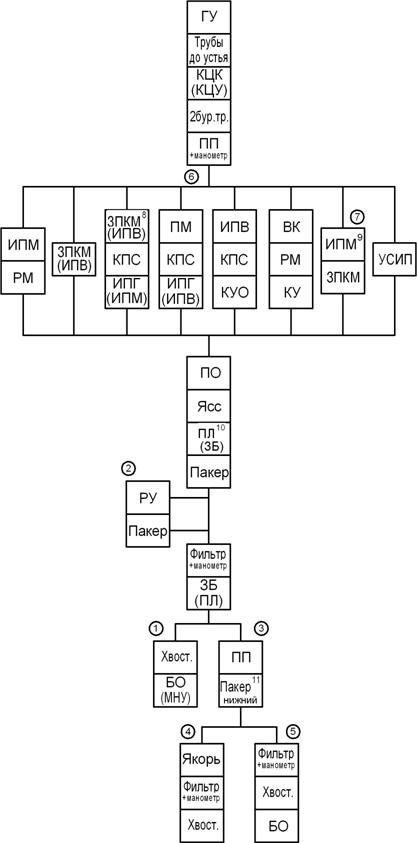

ТИПОВЫЕ КОМПОНОВКИ ИПТ ДЛЯ ИССЛЕДОВАНИЯ ПЛАСТОВ
1 — однопакерная изоляция объекта с опорой на забой; 1-2 — изоляция объекта сдвоенными пакерами в случае, если величина давления, удерживаемого одним пакером превышает 20 МПа; 3-4 — селективная изоляция объекта с опорой на стенки скважины; 3-5 — селективная изоляция объекта с опорой на забой; 6 — варианты компоновок испытателей пластов многоциклового действия; 7 — испытание объекта в сложных геологических условиях; 8 — использовать ЗПКМ (ИПВ), собранный с заглушенными уравнительными отверстиями; 9 — использовать ИПМ, собранный с открытым приемным клапаном; 10 — не использовать ЗБ при работе с РМ, ПМ; 11 — использовать пакер с обратным клапаном или уравнительным устройством.
