Механика горных пород и грунтов (стр. 10 )

4) определить природное давление на глубине Z от подошвы фундамента: σz g = γ*z, где z – глубина, на которой определяется давление; γ – удельный вес грунта, равный γ = p*g; p – плотность грунта; g – ускорение свободного падения, равное 9,81 м/сек2 или с допустимой в расчетах оснований погрешностью 10 м/сек2. Удельный вес грунтов, залегающих ниже уровня подземных вод, но выше водоупора, должен приниматься с учетом взвешивающего действия воды. При определении σz g в водоупорном слое следует учитывать давление столба воды, расположенного выше рассматриваемой глубины;

5) определить нижнюю глубину сжимаемой толщи, которая принимается на глубине Z=Hc, где выполняется условие : σz p= 0,2* σz g

6) вычислить осадку в предел сжимаемой толщи по формуле:

S = ,

где β – безразмерный коэффициент, равный 0,8; n – число слоев, на которое разбита сжимаемая толща элементарного слоя; σzpi среднее значение дополнительного вертикального напряжения в I – ом слое грунта, равное полусумме указанных напряжений на верхней Zi-1 и нижней Zi границах слоя; Еi - модуль деформации в I – ом слое грунта;

7) сравнить вычисленную осадку с предельно допустимой по СНиП 2.02.01-83, прилож. 4 и сделать вывод.

Задача 1. Фундамент размерами в плане l*b (м) заложен на глубине dn (м) от поверхности земли и передает на грунт равномерное давление Р (МПа). Разрез участка трехслойный, состоящий из пылеватых суглинков, простирающихся от поверхности земли до отметки на 2 м ниже подошвы фундамента, мягкопластичных глин мощностью 3 м и тяжелых суглинков, подстилающих глины на неопределенную глубину. Показатели свойств грунтов приведены в таблице 4.

Таблица 4

Инженерно-геологические типы грунтов	Ρ, г/см3	е	А м2/кг
Суглинки пылеватые	1,8	0,8	0,015
Глины мягкопластичные	2,0	0,6	0,008
Суглинки тяжелые	2,0	0,7	0,004

Определить конечную осадку основания методом послойного суммирования. Задачу решить с учетом варианта (табл. 5).

Таблица 5

№ варианта	Размеры фундамента в плане	Глубина заложения, dn	Давление, передаваемое через фундамент на грунт, Р
l	b
1	18	2	2	0,22
2	24	2	2,4	0,24
3	2	2	2,8	0,20
4	4	2,5	2,6	0,30
5	3	3	3	0,32
6	2,6	2	3,2	0,34
7	3,6	1,8	3,4	0,36
8	8,0	1,2	3,6	0,23
9	6	3	3,8	0,28
10	5	2,5	4,0	0,32

Рис. 5

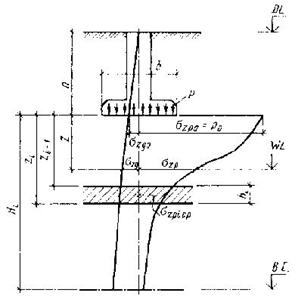

К рис. 5. DL – отметка планировки; NL – отметка поверхности природного рельефа; FL – отметка подошвы фундамента; WL – уровень подземных вод; ВC - нижняя граница сжимаемой толщи; d и dn - глубина заложения фундамента соответственно от уровня планировки и поверхности природного рельефа; b – ширина фундамента; P - среднее давление под подошвой фундамента; Po - дополнительное давление на основание; σzg и σzgo – вертикальное напряжение от собственного веса грунта на глубине Z от подошвы фундамента и на уровне подошвы; σzp и σzpo - дополнительное вертикальное напряжение от внешней нагрузки на глубине Z от подошвы фундамента и на уровне подошвы; Нс – глубина сжимаемой толщи.
