Сравнительная характеристика компьютерного блока
питания серии АТХ раннего и позднего выпуска.
Фирма производитель: GRIFFON power.
Серия: GFN.
Модель: DR-8400BTX.
1.Внешний вид.
Более раннего производства. Более позднего производства.
1.1.Внешний вид значительно отличается, расположением вентиляторов и вентиляционных отверстий. Применение 8см. и 12см. вентиляторов.

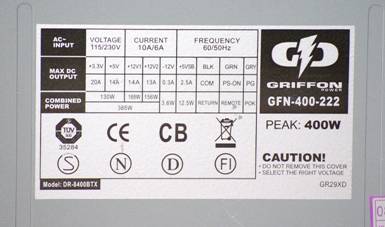

1.2.Вот ЭТИКЕТКА осталась без изменений.
1.3.Значительная разница в весе.

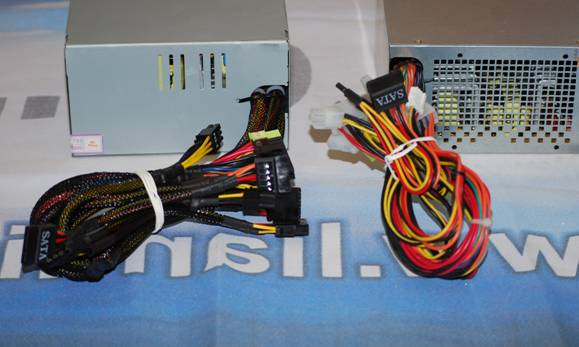

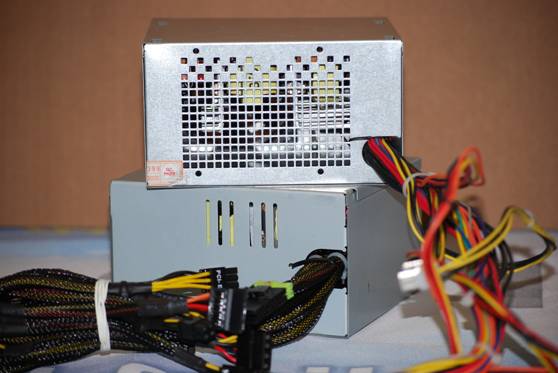

1.4.Разница в кабелях вторичного питания.
В новом провода уложены в оплетку и зафиксированы термотрубкой.
Толщина проводов примерно одинакова. Добавлен разьем PCI-E.
Длинна так же одинакова. Внешний вид значительно улучшен и более не заметен в корпусе компьютера не распадается, а в жгуте. Возможность аккуратной подвязки.
2.Внутренний вид.

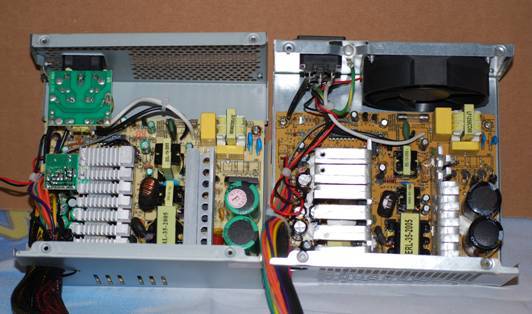

2.1.Внешний осмотр.
2.2.Толщина металла корпуса примерно одинакова.
2.3. Заземление надежно закреплено и обозначено выбитыми знаками.
Крепление питающих сетевых проводов в новом одета защитная термотрубка.

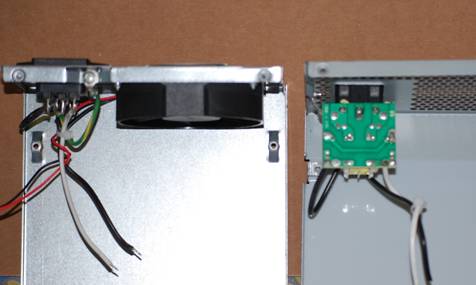

2.4. Различия во входном сетевом фильтре питания.
Наличие дополнительного сетевого фильтра (меньше выбросов имп. помех в эл. сеть).
На плате различий в сетевом входном фильтре нет.

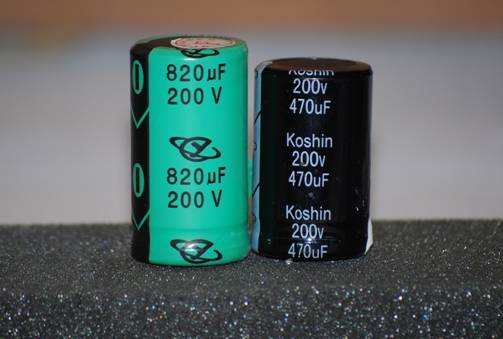

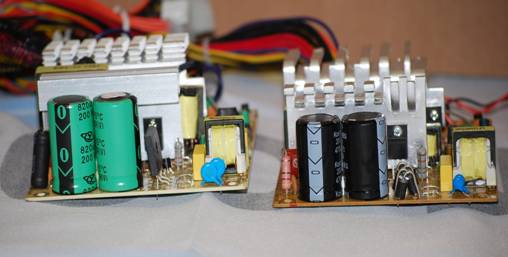

2.5. Увеличена емкость входных фильтрующих конденсаторов.
Расчет емкости зависит от мощности бп и главное это способность удержать напряжение
при скачках напряжения сети.

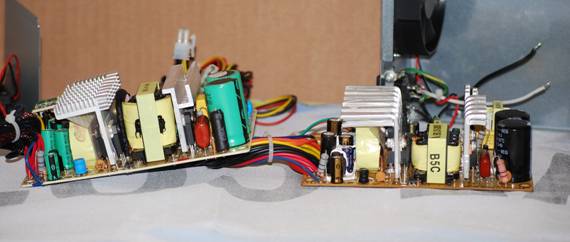

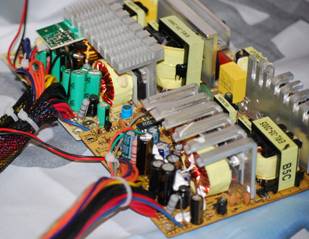

2.6. Толщина и профили радиаторов как видим очевидно разная.
Площадь отдачи тепла значительно больше у новой модели.

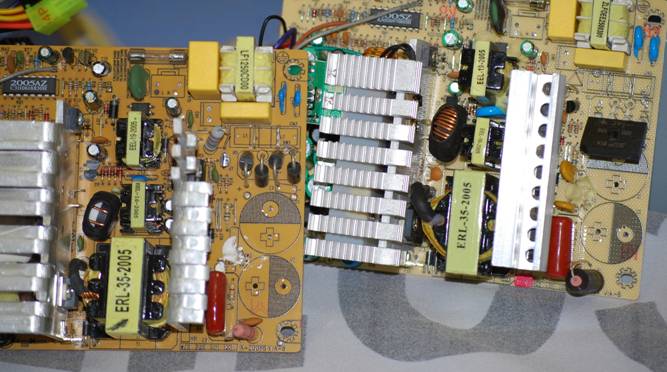

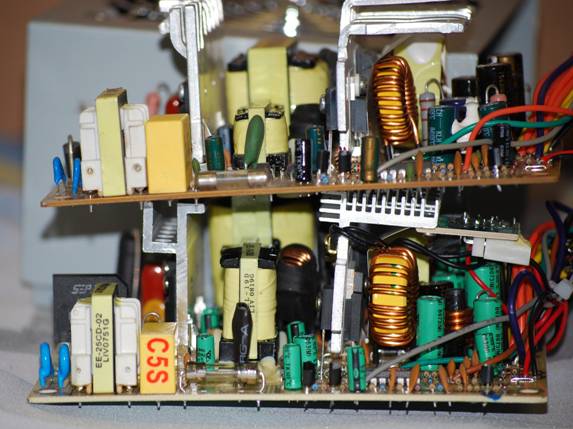

2.7. Габариты силового трансформатора больше почти в 2 раза, что говорит о реальной
нагрузке 400 ватт.
Только маркировка одинакова на обеих трансформаторах. Схема управления БП
вторичных цепей одинакова и собрана на м/с 2005AZ.

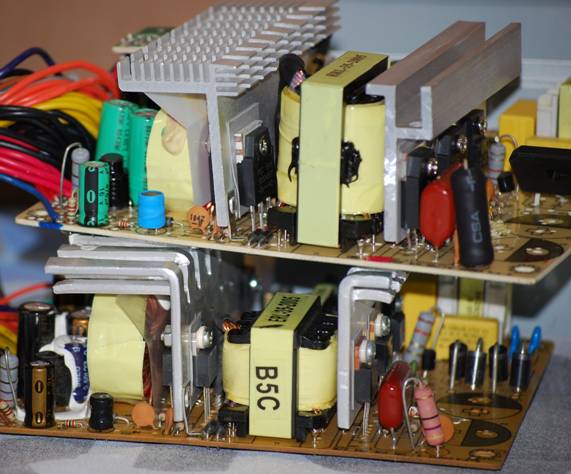

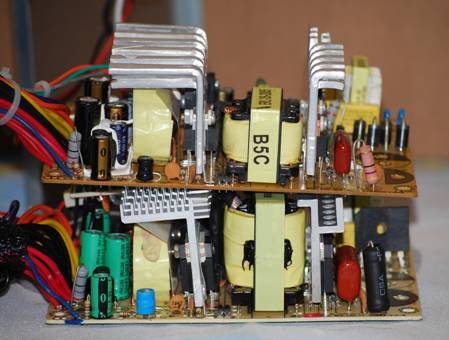

2.8. Разница в диодных выпрямительных сборках и силовых транзисторов. Это говорит о выходной реальной мощности блока.
Дежурная часть так же собраны одинаково на тр 2N60(справа).
Различие так же в размерах трансформатора дежурного режима.

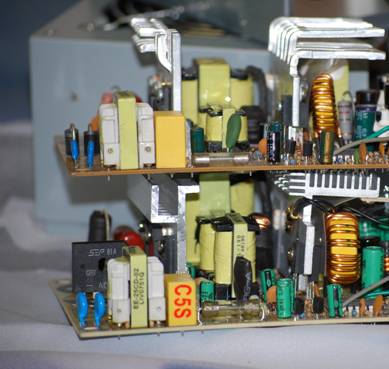

Дроссель 3.3в. больше, а также дроссель групповой стабилизации. Есть различия
В качестве намотки, это сказывается на КПД блока.

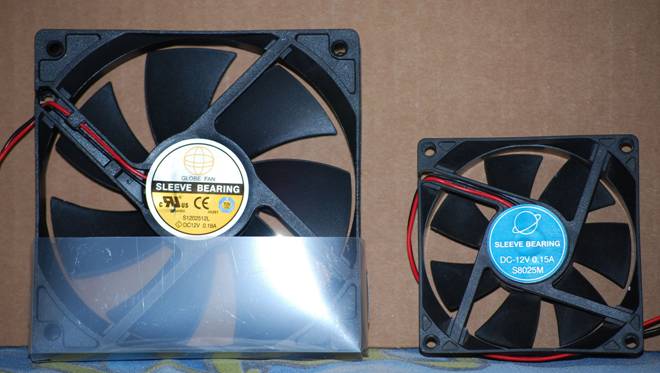

2.9. Сравнивать вентиляторы нет смысла - так как они разные по диаметру 8см и 12см.
Работа различна по площади обдува и шумности.

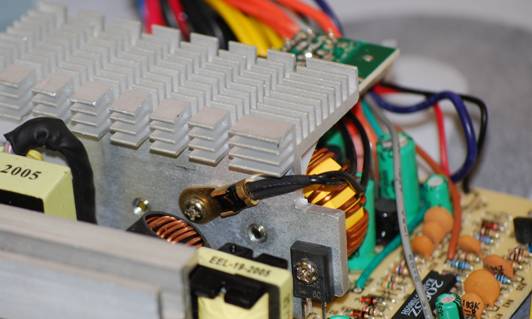

Главное отличие это в новой модели - есть терморегулятор скорости вращения вентелятора.
Датчик надежно закреплен на радиаторе выходных выпрямительных диодах.
Что подлежит самой большой нагрузке и нагреву. Схема простая но рабочая.

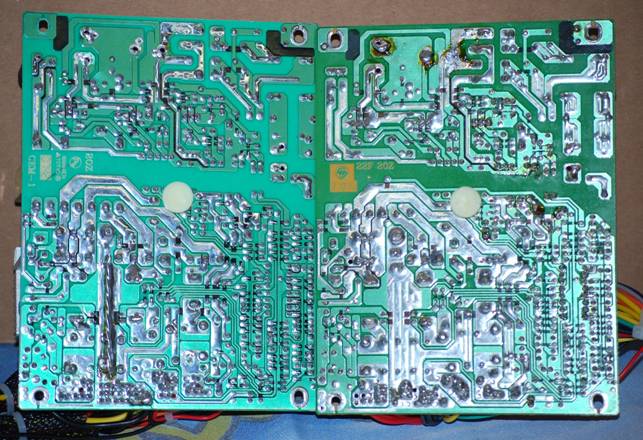

3. Общая аккуратность сборки и пайка печатной платы.
Значительных различий нет за исключением усилений проводящих дорожек. Сборка
аккуратная и качественная. Пайка так же не подводит.
4.Тестирование.
Тестирование проводилось на специальном заводском стенде нагрузок ком. блоков питания.
Тест БП старой модели: Суммарная нагрузка составила - 250вт.
Время теста -1час.
Результат: Большой шум вентилятора, температура более - 60гр., напряжение в норме.
Тест 1 БП новой модели: Суммарная нагрузка составила -250вт.
Время теста -1час.
Результат: Бесшумная работа, комнатная температура, напряжение в норме.
Тест 2 БП новой модели: Суммарная нагрузка составила-450вт.
Время теста -1час.
Результат: Увеличение оборотов вентилятора но работа тихая, температура около-40гр.
Напряжение в норме.
5.Выводы.
5.1.По внешнему виду можно сказать что есть существенные различия: вес, вентиляторы
охлаждения, вентиляционные отверстия, кабеля подключения.
5.2.Внутренние различия: умощненные детали, радиаторы охлаждения, двойной входной
сетевой фильтр.
5.3.Тестирование показало как дело обстоит реально: блок нового исполнения рассчитан
на реальную нагрузку -400вт., бесшумную работу, малый нагрев, большой КПД, наименьшие
выбросы импульсных помех в эл. сеть, аккуратность кабелей и дополнительных разьемов
подключения питания.
5.4.Исходя из выводов можно судить о ценовой политике БП: отнесем блок выше среднего
класса. По сравнению старой и новой моделью цена должна быть больше как минимум в два раза.
