Справочная таблица по вихревым компрессорам (газодувки) МГТУ им. Н.Э. Баумана

Производительность, при температуре +25С, м3/ч	10	20	60	100	200	400	600	1000
Перепад давлений между всасыванием и нагнетанием, кПа	10 С рем. Пер.	15	6* 35**	30	20	32	40	40
Перемещаемая среда	Пары бензина (до 80% объ.) с воздухом
Диапазон рабочих температур, ˚С	- 30 …+ 40
Увеличение температуры газа на выходе, не более Δt, град С	20	20	5	40	20	60	80
Тип используемого компрессора	ВВК-500	ВВК-4	ВВК-4* ВВК-2М**	ВВК-2м Исполнение 1к	ВВК-2м Исполнение 1к	ВВК-200 с рем пер.	ВВК-300	ВВК-300
Потребляемая электрическая мощность, кВт	0,3	0.6	0.4* 3**	5	4	10	15	37
Установленная мощность электродвигателя, кВт	0,375	0.75	0. 75* 4**	5,5	4	11	18,5	37(45)
Интервал замены подшипников, час		1000	10000	6500	6500	6500	6500	6500
Рабочая характеристика,
Присоединительные фланцы по ГОСТ	Ду-20	Ду-50	Ду-50* Ду-50**	Ду-50	Ду-50	Ду-50	Ду - 100	Ду - 100
Габаритные размеры	~250х400х200	380х 413х455	380х413х455* 550х450х625**	550Х 450Х625	550Х 450Х625	800х450х625	1200х800х700	1200х800х700
Масса, не более кг		32	32* 85**	85	85	100	325	330
Электропитание	переменный ток промышленной частоты 50Гц и напряжением 380 В

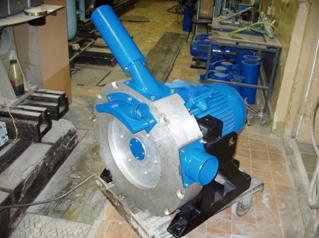

Внешний вид

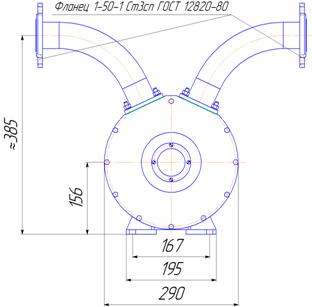

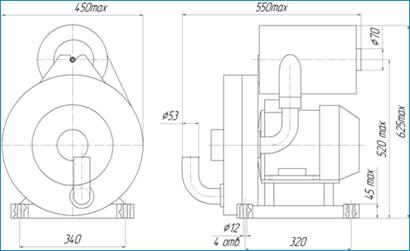

Габаритный чертеж

ВОЗМОЖНА РАЗРАБОТКА И ИЗГОТОВЛЕНИЕ ГАЗОДУВОК ПО ИНДИВИДУАЛЬНЫМ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ.

На любую нашу газодувку ( нагнетатель) предоставляется гарантия и обеспечивается ремонт и профилактические мероприятия для продления их срока службы.

«Вакуум-ЭРЕСТ»- система повышающая производительность и безопасность работы АЗС, терминала налива, нефтебазы
построена на базе вихревого вакуум - компрессора объемного типа. Данный тип компрессоров отличается простотой конструкции, отсутствием трущихся деталей(кроме подшипников) и как следствие высокой надежностью и долговечностью.

Система «Вакумм-ЭРЕСТ» работает как в автоматическом, так и в ручном режиме.

В автоматическом режиме газодувка включается по достижении верхнего давления уставки, отключается по достижении нижнего давления уставки. Уставки - давления срабатывания (относительно атмосферного)выставляются при пуско-наладке и могут быть подкорректированы пользователем.

Принципиальная схема системы «Вакуум-ЭРЕСТ» приведена на Рис. 1

ОП – огнепреградитель;

МН - тягонапоромеры;

К – вихревой компрессор (газодувка);

ВН9 - вентиль регулировки производительности;

ОК - обратный клапан;

PЕ - датчики-реле-давления: РЕ1- датчик давления включения газодувки; РЕ2 –датчик вакумма выключениягазодувки.

ЩУ - щит управления газодувкой в ручном/автоматическом режиах.

Система «Вакуум-ЭРЕСТ», смонтированная на нефтебазе представлена на Рис.2.

Инсталляция системы «Вакуум–ЭРЕСТ» нефтетрейдером позволит:

1.  Организовать отвод ПВС из множества газовых полостей и направить её в одну точку: дыхательный клапан, свеча рассеивания, установка рекуперации и т. д.

2.  Организовать единую газоуравнительную линию резервуаров.

3.  Произвести улучшение взрывопожароопасной ситуации в обечайках и операторной.

4.  Уменьшить время слива бензовоза.

5.  Согласовать технические параметры различных технологических устройств на объекте нефтепродуктообеспечения
.

Особенности и принцип работы

Вихревые компрессоры (ВВК) и нагнетатели работают на принципе регенеративного потока. Радиальные лопатки на рабочем колесе тянут воздух от входного патрубка и направляют наружу и в каналы, которые возвращают воздух снова на лопатки. Результатом применения принципа рабочего колеса/лопатки, а также особой конфигурации корпуса и рабочего колеса, являются повышенные значения давления/вакуума, чем у большинства других машин. Иначе говоря, при том же самом давлении или вакууме, достигается большой поток, обеспечивающий повышение давления до 1.4 раза.

Простота обслуживания, компактность и близкий к санитарным нормам уровень шума позволяют обходиться без специальных помещений и экономить на пневмотрассах, располагая машины непосредственно рядом с потребителем газа. Одним из отличительных фактов является непрерывная подача газа потребителю, что сказывается, например, на уменьшении простоя в системах пневмотранспорта. Конструкция и принцип работы машины позволяет обходиться без использования маслоснабжения, а потому в подаваемом вихревыми машинами газе в принципе не может быть даже ничтожно малой доли масла.

Отличительной особенностью данной машины является характер зависимости давления от производительности, который выражается пропорциональным повышением давления до максимума при падении производительности вплоть до нуля (Рис.3 На примере ВВК-4).

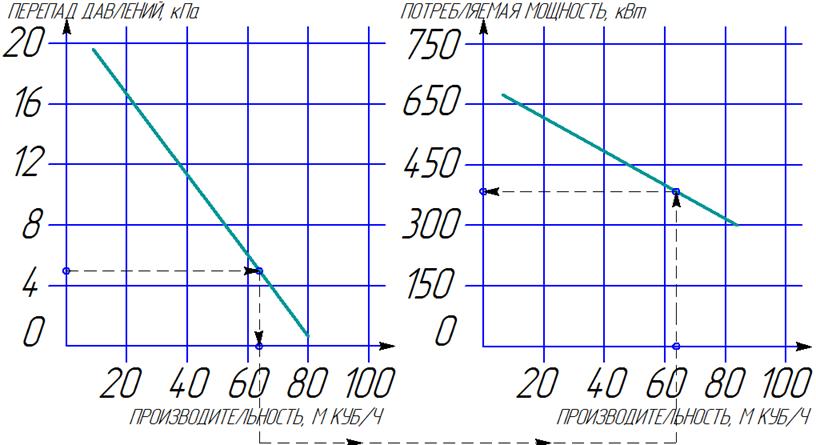

Рис.3. Рабочая характеристика вихревого компрессора (газодувки на примере ВВК-4).

ВВК-2

ВВК-3

ВВК-4
