Волгоградский государственный технический

Университет

Каф. САПР и ПК

ИНЖИНИРИНГОВЫЙ ЦЕНТР «Информатизация Литейного Производства»

Курс лекций по теме:

«ПОВЫШЕНИЕ КАЧЕСТВА ЛИТЬЯ».

Железоуглеродистые сплавы.

2006

Введение

Снижение брака литья и разработка эффективных техпроцессов является одной из важных задач литейного производства. Это довольно сложная проблема, требующая значительных профессиональных усилий. Посещения ряда литейных предприятий показывают, что литейщики не всегда успешно справляются с возложенными на них обязанностями и брак литья в большей или меньшей степени прочно завоевал свое присутсвие на заводах. Следовательно, процесс ликвидации дефектов является достаточно трудоемким и требует создания новых подходов к его ликвидации. Для решения поставленного вопроса был проведен системный анализ, который позволил выявить простоту определения сложных разновидностей дефектов отливок, причин их возникновения и способов ликвидации. Для лучшего отражения схожих и различных признаков дефектов отливок, они расположены по группам, имеющим наиболее близкие отличительные признаки. Лекции содержат 294 рисунков и 26 таблиц. Информационное приложение взято из автоматизированной системы и книги автора «Атлас литейных дефектов».

Лекция 1. РАКОВИНЫ ГАЗОВЫЕ СВЕТЛЫЕ.

АРХИТЕКТУРА РАЗНОВИДНОСТЕЙ РАКОВИН

На первой лекции будем рассматривать группу светлых газовых раковин, их различия, причины возникновения, основные и дополнительные способы ликвидации дефектов. После изучения этого материала можно будет увидеть, насколько просты и очевидны рассматриваемые дефекты. Для тех, кто не совсем четко представляет разновидности газовых раковин, рассмотрим некоторые виды светлых и окисленных раковин.

На рис. 1.1.а представлена отливка «Колесо рабочее», а на рис. 1.1,б – ее увеличенный фрагмент с газовой раковиной светлой гладкой блестящей. На увеличенном изображении дефекта отчетливо просматривается характерное отличие поверхности этого дефекта - светлая гладкая блестящая.

Для сравнения на рис. 1.2.а приведена отливка «Фланец» с окисленной раковиной, а на рис. 1.2.б – увеличенный фрагмент отливки с дефектом. На этой отливке поверхность дефекта покрыта пленкой окислов серо-синего цвета, как у поверхности недолитой отливки. Такая поверхность образуется при наличии окислительной среды, в состав которой входит кислород. Это

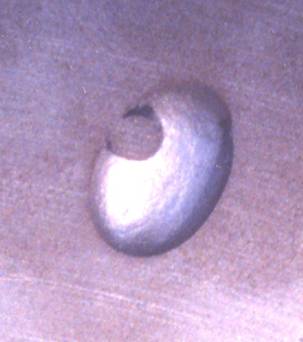

Рисунок 1.1.а. Отливка «Колесорабочее» с раковиной, имеющей светлую гладкую блестящую поверхность	Рисунок 1.1.б. Фрагмент отливки «Колесо рабочее» с дефектом (увеличено).

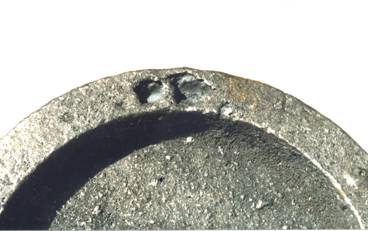

Рисунок 1.2.а. Отливка «Фланец» с раковиной газовой окисленной	Рисунок 1.2.б. Фрагмент отливки «Фланец» с дефектом (увеличено)
