Рекомендации по применению полистиролбетонных перемычек (стр. 2 )

Табл.2.

Длина…………………………………………………………………………………………………………………	1мм
Масса…………………………………………………………………………………………………………………	1кг
Плотность………………………………………………………………………………………………………	300-500* кг/м³
Несущая способность……………………………………………………………………………	5кг/м
Коэффициент теплопроводности при условии эксплуатации «Б»……………………………………………………	0,,155 Вт/мºС
Морозостойкость………………………………………………………………………………………	F35 - F100

*Плотность перемычек выбирается в зависимости от их длины

Полистиролбетонные перемычки очень долговечны, обладают низкой плотностью 300 – 500 кг/м³, удовлетворительной прочностью (прочность на сжатие до 2,5 мПа), очень низкой теплопроводностью (λ = 0,06-0,08 Вт/м°С), трудногорючи – группа Г1, экологически безопасны и обладают высокой морозостойкостью F35 – F100. Несущая способность основной номенклатуры перемычек 50 – 150 кгс/м. Длина перемычек 1,2 – 3,0 м, их вес – от 15 да 70 кг в зависимости от длины и размеров поперечного сечения.

4. Сравнительные характеристики армированных перемычек.

Табл.3.

Параметры	Полистиролбетонные перемычки	Газобетонные перемычки Hebel
Длина, мм
Сечения, мм	140х235 180х235	140х295 115х295	250х100-300 (шаг25)
Марка по средней плотности	D300-D500	D600-D700
Масса, кг	15-70	18-156
Класс по прочности на сжатие	В 0,5- В 1,5	В 3,5
Коэффициент теплопроводности в сухом состоянии, Вт/м°С	0,085 -0,125	0,14
Морозостойкость, цикл	F35- F100	F25
Несущая способность, кгс/м	75-100*	200-800
Глубина опирания не менее, мм	150	125

* Возможно изготовление полистиролбетонных перемычек индивидуальных размеров с несущей способностью до 150 кг/м.

Как видно из таблицы со сравнительными характеристиками газобетонных перемычек и полистиролбетонных перемычек системы «Юникон», перемычки Hebel тяжелые и для их монтажа необходимы специальные подъемные механизмы. Необходимо так же учитывать, что полистиролбетон хорошо работает на растяжение (изгиб), а газобетон на изгиб вообще не работает, что приводит и к бою при транспортировке, и к возникновению трещин в готовой конструкции при неправильном монтаже и эксплуатации.

По словам самих производителей газобетонных перемычек, весь объем их производства расписан на долгое время вперед, в то время как мы готовы выполнить Ваш заказ в короткий срок.

Перемычки из тяжелого бетона (ПБ, ПП, ПГ) кладутся исходя из конструкции стены с утеплителем, т. к. сами по себе такие перемычки холодные, т. е. выполняют только несущую функцию. Таким образом, при их использовании необходимо дополнительное утепление. В то время как перемычки из легкого бетона – полистиролбетонные – выполняют как теплоизоляционные, так и конструкционные функции, а также несут нагрузку от собственной массы и массы блоков из полистиролбетона, лежащих над перекрываемыми проемами, т. е. являются самонесущими.

5. Рекомендации по проектированию равновысоких прямолинейных перемычек.

Перемычки над оконными и дверными проемами выполняются из полистиролбетона класса по прочности не ниже В0,75 с армированием растянутой зоны плоским горизонтальным арматурным каркасом, состоящим из продольной и поперечной арматуры, а также анкерующих приспособлений в виде поперечных стержней, полосы, уголка или других элементов, приваренных к продольным стержням.

Над оконным и дверным проемами существует возможность укладывать две равновысокие перемычки (рис. 1), три равновысокие перемычки (рис. 8) две разновысокие перемычки (рис. 14), или одну перемычку шириной, равной кладочной ширине стенового блока (рис. 26).

Для начала рассмотрим варианты крепления равновысоких полистиролбетонных армированных перемычек. В этом случае укладываются две полистиролбетонные перемычки, на которые устанавливается доборный полистиролбетонный блок из номенклатуры блоков производства «ЮНИКОН-ЗСК». Вертикальный разрез по окну ненесущей стены, оштукатуренной с фасада и изнутри, представлен на рис. 1.

1 - рядовой полистиролбетонный блок, 2 - полистиролбетонные перемычки, 3 - штукатурный армированный слой, 4 - полистиролбетонная теплоизоляционная плита, 5 - железобетонная плита перекрытия, 6 - внешний откос, 7 - внутренний откос, 8 - деформационный шов из негорючей минваты, 9 - доборный полистиролбетонный блок

Рис. 1. Вариант узла крепления двух равновысоких полистиролбетонных перемычек.

5.1. Рекомендации по проектированию прямолинейных перемычек при толщине стены 375 мм.

При толщине стены 375 мм рекомендуется над оконным и дверным проемами укладывать две равновысокие перемычки 120 ÷ 300III/50 используя доборные блоки СБД25 над перемычками, как показано на рис. 2, где приведен вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков, оштукатуренной с фасада и изнутри, или же при использовании доборного блока под оконным проемом, как показано на рис.3.

В подоконной части стены укладываются три ряда рядовых блоков СБР6 (СБР7). В надоконной части стены укладываются две равновысокие полистиролбетонные перемычки шириной 180 мм и высотой мм с замкнутой воздушной прослойкой между ними и один ряд доборных элементов СБД25. (Рис. 2.)

На рис. 3. предлагается в подоконной части стены укладывать три ряда рядовых блоков СБР6 (СБР7) и один ряд доборных элементов СБД25. В надоконной части стены укладываются две равновысокие полистиролбетонные перемычки шириной 180 мм и высотой мм с замкнутой воздушной прослойкой между ними.

Помимо этого, на рис. 16 представлено принципиальное решение наружной ненесущей стены (вертикальный разрез по оконному проему) из сплошных полистиролбетонных блоков плотностью 250 кг/м3, кладочной шириной 375 мм и высотой 295 мм, оштукатуренной с фасадной и внутренней стороны (или с облицовкой внутренней стороны ГВЛ) при использовании разновысоких перемычек толщиной 115 и 180 мм при заполнении прослойки между ними минеральной ватой.

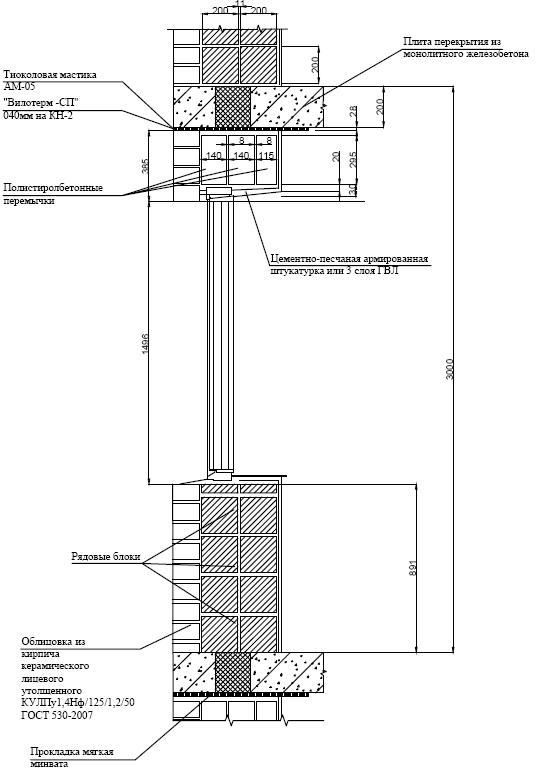

Рис. 2. Вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков кладочной шириной 375 мм, оштукатуренной с фасада и изнутри при использовании доборных блоков в надоконной части проема.

Рис. 3. Вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков кладочной шириной 375 мм, оштукатуренной с фасада и изнутри при использовании доборных блоков в подоконной части проема.

Принципиальные решения наружных ненесущих стен (вертикальный разрез по оконному проему) из сплошных полистиролбетонных блоков кладочной шириной 375 мм при высоте 295 мм плотностью 250-300 кг/м3, облицованных с фасадной стороны лицевым пустотелым кирпичом и оштукатуренных с внутренней стороны при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 180 мм, представлено на рис. 4. В этом случае возможна также облицовка с внутренней стороны гипсоволокнистыми листами (ГВЛ).

При наличии облицовки из кирпича, его опирание осуществляется на металлический уголок, который в пролете «подвешивается» к несущим конструкциям.

Рис. 4. Вертикальный разрез ненесущей стены из полистиролбетонных блоков кладочной шириной 375 мм и высотой 295 мм с кирпичной облицовкой фасада при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 180 мм и доборного полистиролбетонного блока.

5.2. Рекомендации по проектированию прямолинейных перемычек при толщине стены 330 мм.

На рис. 5, 6 представлены принципиальные решения ненесущей стены кладочной шириной 330 мм высотой 295 и 395 мм плотностью 250-300 кг/м³, облицованной с фасадной стороны пустотелым утолщенным кирпичом. В этом случае укладываются две полистиролбетонные перемычки кладочной шириной 180 мм и 140 мм. Возможна также облицовка с внутренней стороны гипсоволокнистыми листами (ГВЛ).

В подоконной части стены при кладочной ширине блоков 330 мм высотой 295 мм и 395 мм укладываются три ряда рядовых блоков СБР14 (СБР15) и один ряд доборных элементов СБД21.

В надоконной части стены укладываются две равновысокие полистиролбетонные перемычки шириной 140 и 180 мм и высотой мм с замкнутой воздушной прослойкой между ними. На перемычки для стен из блоков кладочной шириной 330 мм укладываются доборные стеновые элементы.

Рис. 5. Вертикальный разрез ненесущей стены из блоков кладочной шириной 330 мм и высотой 395 мм с кирпичной облицовкой фасада утолщенным кирпичом при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 140 мм и 180мм.

Рис. 6. Вертикальный разрез ненесущей стены из полистиролбетонных блоков кладочной шириной 330 мм и высотой 295 мм с кирпичной облицовкой фасада утолщенным кирпичом при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 140 мм и 180мм и доборного полистиролбетонного блока.

5.3. Рекомендации по проектированию прямолинейных перемычек при толщине стены 295 мм.

Принципиальные решения наружных ненесущих стен (вертикальный разрез по оконному проему) из сплошных полистиролбетонных блоков кладочной шириной 295 мм и высотой 375 мм плотностью 250 кг/м3, облицованных с фасадной стороны лицевым пустотелым кирпичом и оштукатуренных с внутренней стороны при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 140 мм, представлено на рис. 7. В этом случае возможна также облицовка с внутренней стороны гипсоволокнистыми листами (ГВЛ).

При наличии облицовки из кирпича его опирание осуществляется на металлический уголок, который в пролете «подвешивается» к несущим конструкциям.

Помимо этого, на рис. 17 представлено принципиальное решение наружной ненесущей стены (вертикальный разрез по оконному проему) из сплошных полистиролбетонных блоков плотностью 250 кг/м3, кладочной шириной 295 мм и высотой 375 мм, оштукатуренной с фасадной и внутренней стороны (или с облицовкой внутренней стороны ГВЛ) при использовании разновысоких перемычек кладочной шириной 115 и 180 мм.

Рис. 7. Вертикальный разрез ненесущей стены из полистиролбетонных блоков кладочной шириной 295 мм и высотой 375 мм с кирпичной облицовкой фасада при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 140 мм.

Рис.8. Вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков кладочной шириной 295 мм, оштукатуренной с фасада и изнутри при использования доборных блоков в подоконной части проема.

5.4. Рекомендации по проектированию прямолинейных перемычек при толщинах стен 250, 275,360, 400 и 500 мм.

Принципиальное решение наружных ненесущих стен (вертикальный разрез по оконному проему) из блоков кладочной шириной 250 мм, оштукатуренных с фасадной и с внутренней стороны при использовании двух равновысоких полистиролбетонных перемычек кладочной шириной 150 мм, представлено на рис. 9.

Рис. 9. Вертикальный разрез ненесущей стены кладочной шириной 250 мм.

На рис. 10 представлено принципиальное решение ненесущей стены из полистиролбетонных блоков кладочной шириной 275 мм высотой 375 мм плотностью 250-300 кг/м³, облицованной с фасадной стороны пустотелым утолщенным кирпичом при кладке в один кирпич. В этом случае укладываются полистиролбетонная перемычка кладочной шириной 115 мм и две кладочной шириной 140 мм. Возможна также облицовка с внутренней стороны гипсоволокнистыми листами (ГВЛ).

Рис. 10. Вертикальный разрез ненесущей стены из полистиролбетонных блоков кладочной шириной 275 мм высотой 375 мм плотностью 250-300 кг/м³ с кирпичной облицовкой фасада при использовании трех равновысоких полистиролбетонных перемычек кладочной шириной 115 и 2х140 мм и доборного полистиролбетонного блока.

Принципиальное решение наружных ненесущих стен (вертикальный разрез по оконному проему) из блоков кладочной шириной 400 мм, оштукатуренных с фасадной и с внутренней стороны при использовании трех равновысоких полистиролбетонных перемычек, две из которых кладочной шириной 140 мм и одна кладочной шириной 115 мм, представлено на рис. 11.

Рис. 11. Вертикальный разрез ненесущей стены кладочной шириной 400 мм.

Принципиальное решение наружных ненесущих стен (вертикальный разрез по оконному проему) из блоков кладочной шириной 500 мм, оштукатуренных с фасадной и с внутренней стороны при использовании трех равновысоких полистиролбетонных перемычек, две из которых кладочной шириной 180 мм и одна кладочной шириной 140 мм, представлено на рис. 12.

Рис. 12. Вертикальный разрез ненесущей стены кладочной шириной 500 мм.

Принципиальное решение наружных ненесущих стен (вертикальный разрез по оконному проему) из блоков кладочной шириной 200 мм с утеплителем 160 мм, оштукатуренных с фасадной и с внутренней стороны при использовании двух равновысоких полистиролбетонных перемычек, кладочной шириной 180 мм и 140 мм, представлено на рис. 13.

Рис. 13. Поперечный разрез по окну ненесущей стены кладочной шириной 360 мм, состоящей из блоков кладочной шириной 200 мм с утеплителем 160 мм.

6. Рекомендации по проектированию разновысоких прямолинейных перемычек.

В надоконной части оконного и дверного проемов могут укладываться две разновысокие перемычки (рис. 14, 15).

Рис. 14. Установка разновысоких перемычек и крепление столярных блоков к ним.

При двух равновысоких или одной широкой перемычке верхняя четверть образуется за счет армированного штукатурного слоя толщиной 30 мм по низу наружной перемычки или по низу кирпичной облицовки. В последнем случае штукатурка также защищает от коррозии стальной уголок, на который опирается кирпичная облицовка, и от огневых воздействий при пожаре.

При двух разновысоких перемычках обеспечивается образование верхней четверти. При этом низкая перемычка в опорных зонах укладывается на подкладки из полистиролбетона.

В стенах помимо полистиролбетонных блоков используются доборные элементы СДБ, которые изготавливаются по резательной технологии на дочернем предприятии института "ВНИИжелезобетон" - ЗАО "Юникон-ЗСК", или могут изготавливаться на строительной площадке резкой полистиролбетонных блоков или плит.

Рис. 15. Установка разновысоких перемычек и крепление столярных блоков к ним при кладочной ширине стены мм. Разрезы.

Рисунки 16, 17 представляют собой принципиальное решение наружной ненесущей стены (вертикальный разрез по оконному проему) из сплошных полистиролбетонных блоков плотностью 250 кг/м3, соответственно, кладочной шириной 295 мм и высотой 375 мм и кладочной шириной 375 мм и высотой 295 мм, оштукатуренной с фасадной и внутренней стороны (или с облицовкой внутренней стороны ГВЛ).

Принципиальное решение иллюстрируется на примере стен здания с параметрами: высота этажа Н=3000 мм, высота оконного проема hок =1520мм и hок=1499 мм, перекрытие - монолитное железобетонное толщиной δn=220 мм, перемычки полистиролбетонные высотой 295 и 235 мм, кладочная ширина стены (с учетом отделочных слоев) 335 мм и 415 мм.

Полистиролбетонные блоки поэтажно монтируются на междуэтажных перекрытиях с неполным опиранием и вылетом консольной части, не превышающей 1/3 толщины блока.

Рис. 16. Вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков кладочной шириной 375 мм, оштукатуренной с фасада и изнутри.

Рис. 17. Вертикальный разрез по окну ненесущей стены из полистиролбетонных блоков кладочной шириной 295 мм, оштукатуренной с фасада и изнутри.

В подоконной части стены кладочной шириной 295 мм укладывается два ряда стеновых блоков и один ряд доборных элементов высотой 180 мм. При расчетной толщине указанных горизонтальных клеевых швов 5 и 4 мм общая высота подоконной части стены составляет 903 мм. При кладочной ширине стены 375 мм общая высота подоконной части будет равна 898 мм.

В надоконной части стены при кладочной ширине стеновых блоков 295 мм укладываются две равновысокие перемычки высотой 295 мм или разновысокие перемычки высотой 295 мм (толщиной 115 мм) и высотой 235 мм (толщиной 180 мм). В надоконной части стены при кладочной ширине стеновых блоков 375 мм укладываются две равновысокие перемычки высотой 235 мм и один ряд доборных элементов высотой 140 мм.

Функцию верхней четверти выполняют или штукатурный слой по низу наружной перемычки кладочной шириной 30 мм, или перемычка кладочной шириной 115 мм.

Между перекрытиями и расположенными ниже полистиролбетонными элементами предусмотрен зазор толщиной 23 и 24 мм, заполняемый мягким негорючим материалом (негорючей минватой плотностью 55-75 кг/м3 по ГОСТ 4640-93 или гернитовым шнуром). Толщина зазора принята из условия недопущения давления на полистиролбетонные элементы при прогибе перекрытия, значения которого не должны превышать L/200 = 3600/200 = 18 мм.

Оконный блок расположен на расстоянии 120 мм от наружной поверхности полистиролбетонных блоков, исходя из толщины боковой четверти 115 мм простеночных полистиролбетонных блоков и зазора между четвертью и оконным блоком 5 мм, заполняемого герметиком. Примыкание оконных блоков к проемам должно выполняться в соответствии с решениями ГОСТ .

Торец перекрытия утепляется вставками из теплоизоляционных полистиролбетонных плит ПТ плотностью 150-200 кг/м3 толщиной 100 мм.

7. Рекомендации по опиранию кирпичной облицовки.

При наличии облицовки из кирпича его опирание осуществляется на металлический уголок, который в пролете «подвешивается» к несущим конструкциям, как показано на рис. 18, Узел 1-1. Функции верхней горизонтальной четверти проема также может выполнять фигурный кирпич, установленный на уголок, или же дополнительная железобетонная перемычка, как показано в узлах 1-2, 1-3 на рис. 18.

Уголок имеет опорные пластины из стального листа, привариваемого к нему на концевых участках и заходящего в горизонтальные швы кладки из полистиролбетонных элементов (блоков, перемычек) в простенках (см. узел 1-2 рис. 18). Опорные пластины крепятся к полистиролбетонным блокам дюбелями FUR 8х80Т. При ширине проема более 1,5 м опорный стальной уголок в обязательном порядке закрепляется в перемычку с использованием дюбеля FUR 8х80Т, устанавливаемого в середине пролета на монтажной пене, в который через раззенкованное отверстие в уголке завинчивается стальной шуруп с потайной головкой.

Опорные стальные уголки (на уровне перекрытий и над проемами) применяются с обязательной антикоррозионной покраской в соответствии со СНиП 2.03.11-85.

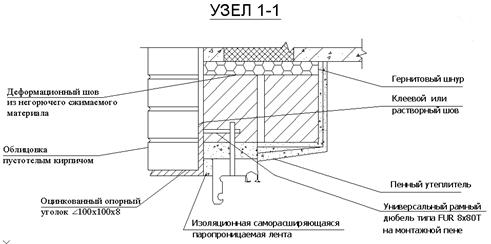

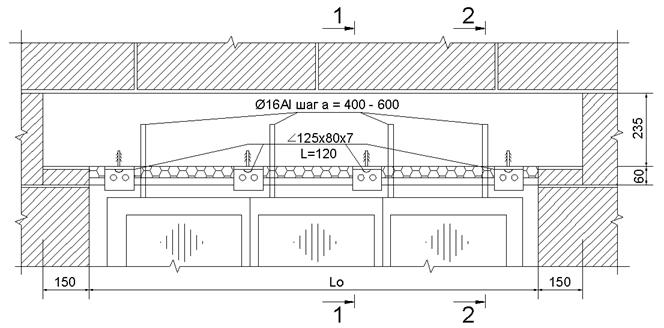

Рис.18. Варианты узлов опирания фасадной кирпичной кладки над проемами ненесущих стен.

8. Рекомендации по креплению перемычек.

Между перекрытием и перемычками или доборными стеновыми блоками предусмотрен зазор толщиной 20-30 мм, заполненный сжимаемым негорючим материалом (например, негорючей минеральной ватой плотностью 55-75 кг/м3 по ГОСТ 4640-93), предназначенный для того, чтобы не допустить передачу давления на полистиролбетонные элементы стен при прогибе перекрытия. Такой же зазор с сжимаемым материалом предусматривается в варианте с опиранием кирпичной облицовки на стальной уголок - между ним и верхом кирпичной облицовки (рис. 17, узел 1-1).

Для устройства кирпичных фасадов применяется лицевой полнотелый кирпич или пустотный с лицевыми и боковыми поверхностями, отстоящими от пустот на расстояние не менее 40 мм. Допускается применение пустотелого лицевого кирпича при условии полного заполнения кладочным раствором пустот, примыкающих к наружной поверхности кирпича.

Полистиролбетонные перемычки крепятся к фасадной кирпичной кладке кладочным клеем или раствором без воздушного зазора.

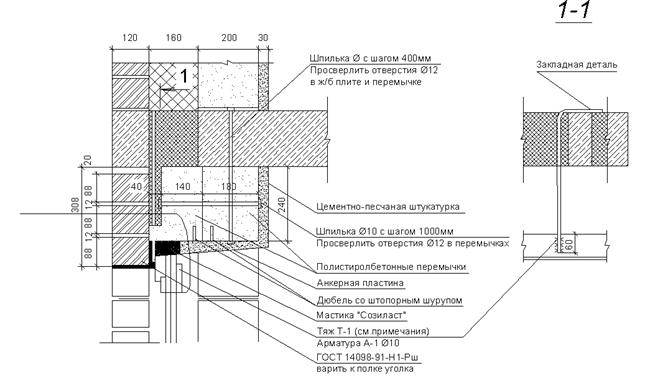

Рисунки 19-22 дают принципиальные технические решения крепления полистиролбетонных перемычек к несущим конструкциям здания (монолитным железобетонным перекрытиям) в стенах с кирпичным или оштукатуриваемым фасадом.

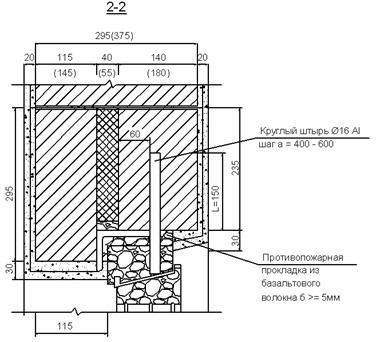

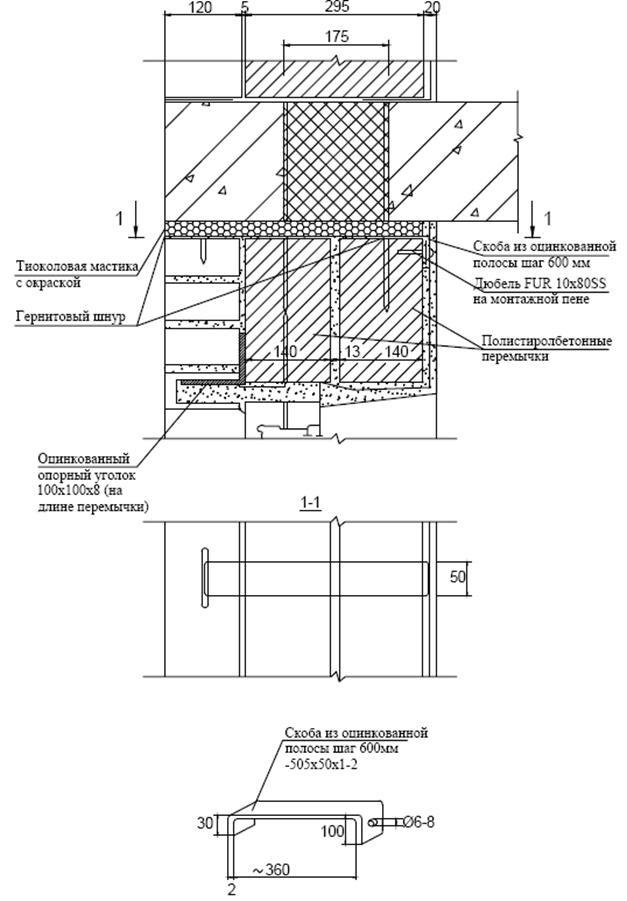

Рис. 19. Крепление полистиролбетонных перемычек к железобетонным перекрытиям в стенах с кирпичным фасадом. Вариант 1. Рассматривается толщина стены 295 мм.

Рис. 20. Крепление полистиролбетонных перемычек к железобетонным перекрытиям в стенах с кирпичным фасадом. Вариант 2. Рассматривается толщина стены 330 мм.

Основной способ крепления состоит в забивке в полистиролбетонные перемычки стальных монтажных элементов, которые представляют собой штыри прямоугольного сечения с одним заостренным концом (забиваемым в блоки) и другим - пристреливаемым дюбелями к деталям железобетонных несущих конструкций.

Возможно соединение штырей с монолитным железобетонным перекрытием без использования дюбелей. Для этого в перекрытии высверливаются технологические "окна", через которые в расположенные ниже полистиролбетонные элементы забивают стальные штыри круглого сечения с заостренным концом. Затем штыри замоноличивают, заполняя "окна" цементно-песчаным раствором.

Поперечный разрез по окну ненесущей стены кладочной шириной 260 мм из блоков с утеплителем, с кирпичной облицовкой и оштукатуренной изнутри можно увидеть на рис. 13.

Рис. 21. Крепление полистиролбетонных перемычек к железобетонным перекрытиям в стенах с оштукатуриваемым фасадом. Вариант 1.

На участке между перекрытием и верхом оконного (дверного) проема две равновысокие полистиролбетонные перемычки опираются на стальные уголки, расположенные над проемом (рис.21). Уголки имеют опорные пластины из стального листа, привариваемого к нему на концевых участках и заходящего в горизонтальные швы кладки из полистиролбетонных перемычек. Опорные пластины крепятся к полистиролбетонным перемычкам дюбелями.

Рис. 22. Крепление полистиролбетонных перемычек к железобетонным перекрытиям в стенах с оштукатуриваемым фасадом. Вариант 2.

При расчете стен на ветровые нагрузки усилия на монтажные элементы (штыри) находят при учете положительного давления ветра (аэродинамический коэффициент С=0,8) и отрицательного давления ветра (С=-2) в соответствии с требованиями СНиП 2.01.07-85 "На грузки и воздействия". В этом случае полистиролбетон рассматривается как упругое основание, а часть штыря, через которую передается давление на полистиролбетон, как балка на этом основании. Расчет должен обеспечивать прочность полистиролбетона на смятие под поверхностью штырей, передающих давление от ветровой нагрузки, а также прочность самих штырей на изгиб. Методика и примеры расчета приведены в "Рекомендациях по проектированию энергоэффективных ограждающих конструкций зданий системы "Юникон".

Следует отдельно выделить принципиальное решение по использованию полистиролбетонных перемычек в стенах с вентилируемым фасадом из полистиролбетонных блоков, утепленных минераловатными плитами. Вертикальное сечение по окну ненесущей стены изображено на рис. 23.

Рис. 23. Вертикальное сечение по окну ненесущей стены с вентилируемым фасадом из полистиролбетонных блоков, утепленных минераловатными плитами.

9. Рекомендации по проектированию криволинейных  и ломаных в плане  перемычек.

При необходимости проектирования ломаных или криволинейных в плане перемычек рекомендуется ориентироваться на их изготовление на стройплощадке в виде монолитных элементов по заданному криволинейному или ломаному профилю в плане здания. Перемычки армируются пространственным арматурным криволинейным или ломаным в плане каркасом из продольной и поперечной арматуры, а также анкерующих элементов из отрезков уголка, полосы и др., приваренных к продольным арматурным стержням. В месте излома перемычек или по длине их пролетов рекомендуется предусматривать дополнительные выпуски
для «подвески» перемычки к несущим конструкциям здания, например, к плитам перекрытия.

Рекомендуется при проектировании ломаных или криволинейных в плане перемычек в виде монолитных элементов их арматурный каркас объединять с арматурным каркасом несущих конструкций здания, в частности с плитами перекрытий вышележащего этажа или с фасадными ригелями. При этом высоту перемычек рекомендуется назначать равной расстоянию от верха проема до плит перекрытия вышележащего этажа или до фасадного ригеля.

При проектировании ломаных и криволинейных перемычек, «подвешенных» к вышерасположенному покрытию, в связи с возможным прогибом перекрытия и соответствующим перемещением перемычки между перемычкой и расположенными ниже полистиролбетонными стеновыми элементами рекомендуется предусматривать зазор, заполняемый сжимаемым негорючим материалом, например минеральной ватой на каменной основе.

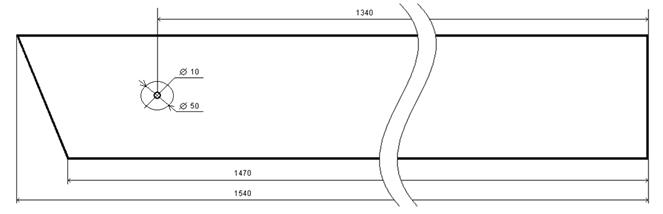

Рис.24. Перемычка со скошенным окончанием.

Существует возможность изготовления перемычек со скошенным окончанием (рис.24). Скошенное окончание предусматривается для сочленения 2-х в эркере. Армирование осуществляется металлическим (оцинкованным) профилем.

Предполагается опирание с одной стороны на блоки, а с другой крепление будет осуществляться шпилькой через сквозное отверстие, с заранее подготовленным заглублением под шайбу и контрящую гайку. Отверстие изображено на поперечном разрезе (рис.24).

Рис.25. Поперечный разрез самонесущей полистиролбетонной перемычки.

Допускается проектирование ломаных перемычек из нескольких прямолинейных перемычек с «подвеской» узлов сопряжения к плитам перекрытия. При этом узлы подвески рекомендуется объединять уголками, служащими опорами для облицовочного кирпичного слоя, или специального уголка под перемычками в случае отсутствия кирпичной облицовки.

Рекомендуется армирование ломаных и криволинейных перемычек выполнять в виде пространственного каркаса или из металлического профиля.

Крепление монолитных ломаных и  криволинейных  в плане  перемычек  из полистиролбетона к плитам перекрытия или фасадным ригелям рекомендуется осуществлять с помощью арматурных выпусков (рис. 26, 27). Выпуски должны соединять арматурный каркас перемычек с указанными выше несущими конструкциями, при этом не передавать нагрузки на полистиролбетонные перемычки.

1 - полистиролбетонные блоки, 2 - полистиролбетонная монолитная перемычка, 3 - облицовочный кирпич, 4 - термовкладыш, 5 - железобетонная плита перекрытия, 6 - уголок-опора кирпичного облицовочного слоя, 7 - закладная деталь железобетонной плиты, 8 - опорный уголок облицовочного слоя, 9 - выпуски арматурного каркаса перемычки c опорными анкерами, 10 - арматурный каркас перемычки, 11 - уголок анкеровки продольной арматуры перемычки, 12 - сетка армирования откосов, 13 - выпуски вязальной проволоки для крепления сеток откосов, 14 - оконный блок, 15 - штырь крепления оконного блока, 16 - минвата на камерной основе, 17 - упругая негорючая прокладка, 18 - втулки, приваренные к закладной детали.

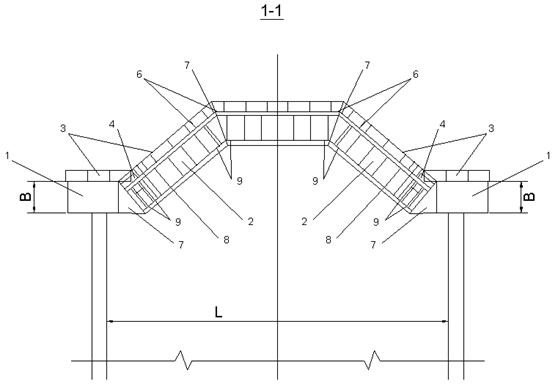

Рис. 26. Вариант узла крепления в пролете монолитных ломаных в плане перемычек

Крепление ломаных перемычек, составленных из сборных прямолинейных перемычек, к несущим конструкциям здания рекомендуется осуществлять с помощью металлических тяг (см. рис. 27). Тяги могут быть запроектированы, например из полосовой стали, и соединять узлы сопряжения прямолинейных перемычек с закладными деталями плит перекрытий или фасадных ригелей. При наличии облицовки из кирпича его опирание осуществляется на металлический уголок, который в пролете «подвешивается» к несущим конструкциям.

Рис. 27. Вариант узла крепления в пролете монолитных ломаных в плане перемычек

1 - полистиролбетонные блоки, 2 - полистиролбетонная монолитная перемычка, 3 - облицовочный кирпич, 4 - опорная пластина уголка кирпичной облицовки, 5 - железобетонная плита, 6 - металлические уголки опоры кирпичного облицовочного слоя, 7 - резаные полистиролбетонные блоки, 8 - арматурный каркас перемычки, 9 - уголки для анкеровки продольной арматуры перемычки.

«Подвешенные» ломаные и  криволинейные   перемычки  деформируются вместе с несущими конструкциями, к которым они закреплены. Чтобы избежать давления на оконные (дверные) блоки и опорные полистиролбетонные блоки при прогибе элементов перекрытия, между перемычками и расположенными под ними конструкциями следует оставлять зазор заполненный мягким негорючим материалом.

В зданиях с криволинейным кирпичным фасадом кладка из облицовочного кирпича в надпроемных участках опирается на гнутый стальной уголок 100х100х8, который имеет опорные пластины из стального листа (аналогично решению, показанному на рис. 18 узел 1-2) и в обязательном порядке закрепляется на расстоянии не более 1 м по горизонтали в перемычку с использованием дюбеля FUR 8х80Т на монтажной пене.

В зданиях с криволинейными фасадами с радиусом кривизны более 12 м в надпроемных участках возможно использование обычных (прямоугольных) полистиролбетонных блоков и перемычек, выпускаемых ЗАО "Юникон-ЗСК" (см. табл. 1. Номенклатура полистиролбетонных перемычек -ЗСК»).

В зданиях с наружными криволинейными кирпичными фасадами радиусом кривизны менее 12 м рекомендуется использование монолитных криволинейных или сборных полистиролбетонных перемычек.

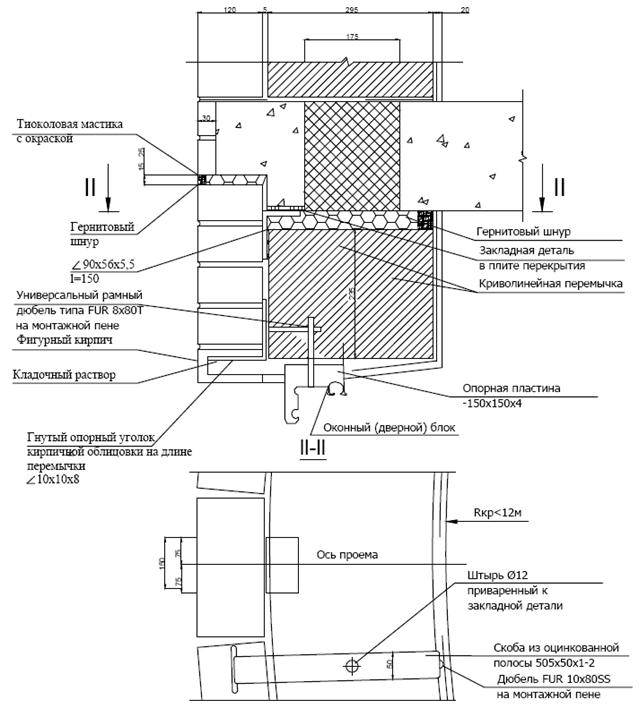

Рис. 28. Вертикальный и горизонтальный разрезы узлов опирания кирпичной кладки и криволинейной перемычки в зданиях с криволинейным (Rкр<12 м) фасадом.

На рис. 28 приведен вариант технического решения крепления сборной криволинейной перемычки, не допускающего ее опрокидывания, с использованием стального уголка, приваренного к закладной детали в монолитном железобетонном перекрытии. На этот уголок перемычка опирается серединой верхней части наружной грани.

10. Рекомендации по креплению окон.

За основу предлагаемых вариантов крепления взяты решения, разра­ботанные ОАО "ВНИИжелезобетон" в "Нормалях типовых деталей и узлов полистиролбетонных ограждающих конструкций теплоэффективных зда­ний системы "Юникон" для проектирования и строительства в г. Москве" (2005 г.), а также использованы материалы папки переработчика ПВХ профилей системы SOK-311-1 "Указания по монтажу оконных и дверных блоков" ООО "ОКНА СОК".

Все предварительные работы, связанные с установкой и фиксацией оконных блоков в проеме, а также и установкой анкерных пластин к блокам выполняются в соответствии с "Указаниями". Количество анкерных пластин и их расположение по контуру окон­ного блока следует принимать в соответствии со схемой их расположения, приведенной на рис. стр. 147 упомянутых "Указаний..."

На рисунках 29-31 представлены технические решения крепления оконных блоков из ПВХ профилей в проемах к стенам из полистиролбетонных изделий с использованием анкерных пластин и отделочного слоя из гипсоволокнистьгх листов (ГВЛ) к боковым и верхнему откосам. Возможно вместо ГВЛ использование армированной штукатурки.

После фиксации оконного блока в проеме производится его крепле­ние к полистиролбетону с помощью рамных дюбелей типа FUR 80х100Т в количестве 2-х штук на каждую анкерную пластину. При этом дюбели в просверленных отверстиях в полистиролбетоне устанавливают на монтажной пене и только после ее затвердевания закрепляют анкерные пластины винтами с потайной головкой.

При использовании гипсоволокнистых листов (ГВЛ) их крепление к полистиролбетонным блокам в боковых откосах и перемычкам вверху осуществляется с помощью универсальных рамных дюбелей типа FUR 8x100Т только для 1-го слоя. Дюбеля устанавливаются в просверленных заранее отверстиях на монтажной пене. Количество дюбелей не менее 6-ти штук на каждый откос, расположенных равномерно по их площади.

Для плотного прилегания листа ГВЛ к поверхности откоса в местах расположения анкерных пластин в них должны быть выпилены соответст­вующие пазы.

Крепление 2-го и 3-го слоя ГВЛ к предыдущему слою осуществляет­ся самонарезающими винтами (шурупами) ø5x30 мм с потайными голов­ками.

В случае применения для откосов армированной штукатурки, крепление штукатурной сетки (2 слоя) осуществляется закладкой в швы анкеров из проволоки ø3 мм с последующей привязкой вязальной проволокой к ним сетки или другими доступными способами, например с помощью
дюбелей.

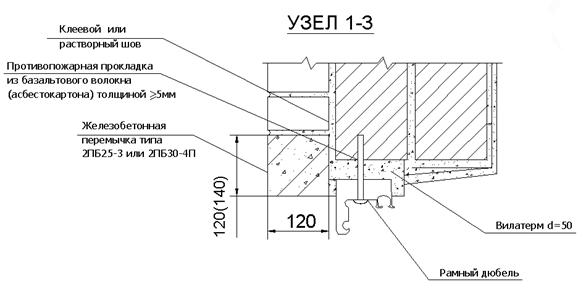

Рис. 29. Вариант крепления оконных блоков к полистиролбетонным стенам.

Рис.30. Крепление оконных блоков из ПВХ профилей к верхнему откосу (перемычкам) в стенах из полистиролбетонных изделий.

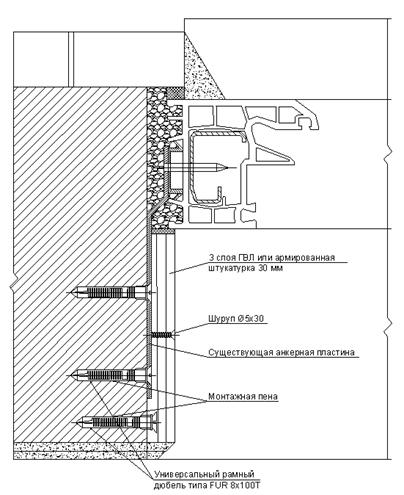

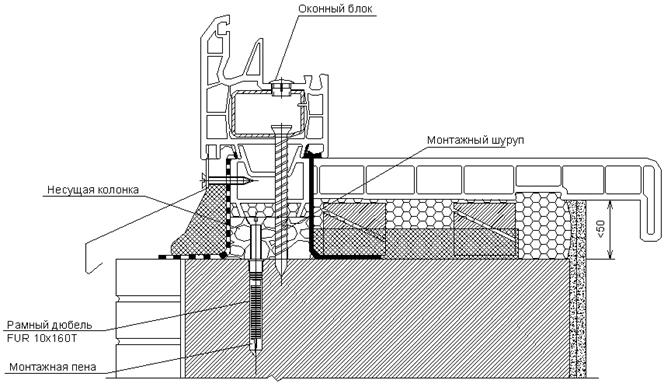

Рис. 31. Крепление оконного блока из ПВХ профилей к подоконной части проема в стенах из полистиролбетонных изделий.

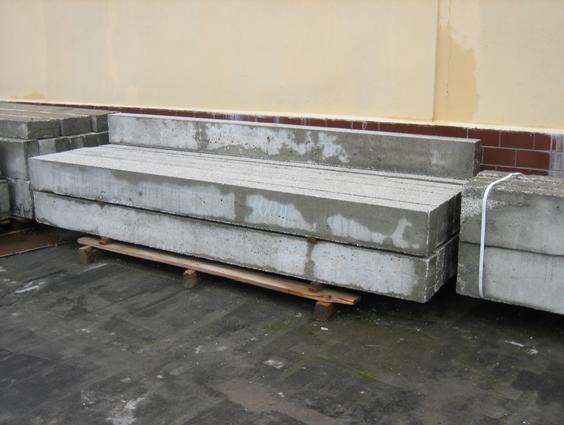

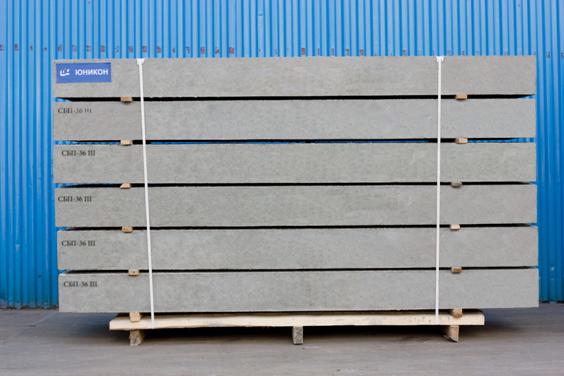

Рис.32.

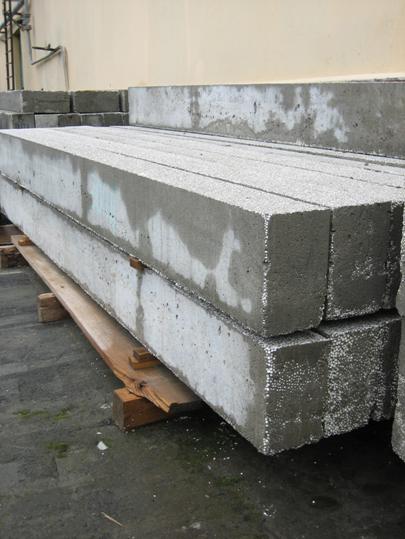

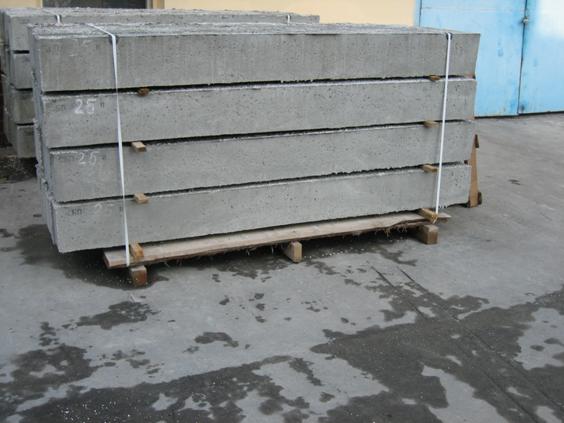

Рис.33.

Рис.34.

Рис.35.

Заключение.

Система ограждающих конструкций «Юникон» включает теплоэффективные конструкции наружных стен, покрытий (чердачных перекрытий), перекрытий над неотапливаемыми подвалами (техподпольями) и проездами, создающими в совокупности вокруг здания теплоизолирующую оболочку из особо легкого бетона - полистиролбетона, обеспечивающую выполнение требований СНиП II-3-79* (изд. 1998 г.) «Строительная теплотехника» и МГСН 2.01-99 «Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению», а также необходимую прочность и экологическую безопасность.

Огромное значение имеет качественная теплоизоляция, которая позволяет, во-первых, существенно, в 15-2 раза, уменьшить массу здания, что приведет к значительному уменьшению нагрузок на фундамент. Таким образом, появляется возможность вести строительство даже в сейсмически неблагоприятных районах России и в районах вечной мерзлоты.

Основная цель работы с полистиролбетоном – обеспечение теплотехнических характеристик, чтобы сохранить в зданиях нормальную температуру (20-24 °С) при низких расходах на отопление. Этот показатель регулируется коэффициентом термического сопротивления.

Наряду с требованиями по теплотехническим характеристикам, к качественным строительным материалам есть ещё одно требование – их долговечность. В сравнении с основными применяемыми на сегодняшний день материалами, которые служат не более 15-20 лет, полистиролбетон, характеризуется марками по морозостойкости от F25 до F100 (в соответствии с ГОСТ Р512263), в то время как морозостойкость является одним из основных показателей долговечности строительных материалов, используемых в наружных стенах зданий. По этому показателю, как впрочем, и по многим другим, полистиролбетонные изделия в несколько раз превосходят ячеистый бетон. Так, морозостойкость бетона полистиролбетонных блоков, определяемая по «жесткой» методике, предусматривающей водонасыщение образцов перед каждым циклом замораживания-оттаивания, для плотности 250 кг/м3 характеризуется марками F25-F35 с гарантированным сроком службы 50 лет. В то же время морозостойкость ячеистобетонных блоков, определяемая согласно ГОСТ 25485 по «нежесткой» методике, предусматривающей только одно водонасыщение перед первым циклом замораживания, для плотности 400-450 кг/м3 характеризуется маркой F10-F15. Таким образом, ячеистые бетоны попросту крошатся от воздействия воды. Полистиролбетон обладает такими волшебными на первый взгляд свойствами благодаря очень простой причине – он обладает плотной монолитной структурой в общей массе и не содержит ячеек или пустот, куда может проникнуть вода. Но и не стоит забывать, что сегодня используются и плитные материалы (волокна + смолы) и минеральные волокна. Все эти материалы после нескольких циклов значительно теряют свои свойства, в отличие от полистиролбетонных материалов, которые гарантированно служат 50-60 лет.

Полистиролбетон не разрушается под действием солнечных лучей, так как находится в защитной оболочке. Этот материал в настоящее время имеет самые высокие теплотехнические характеристики. Итак, ниже представлен основной, но далеко не полный список преимуществ от использования полистиролбетонных изделий.

Основные преимущества применения армированных самонесущих перемычек «Юникон» из полистиролбетона при возведении наружных стен:

·  полистиролбетонные перемычки «Юникон» выполняют как теплоизоляционные, так и конструкционные функции, несут нагрузку от собственной массы и массы блоков из полистиролбетона, лежащих над перекрываемыми проемами;

·  низкая теплопроводность перемычек позволяет выполнять одновременно функции стенообразующего материала и утеплителя;

·  добиться экономии при производстве кладки, за счёт снижения трудоёмкости возведения стен. Монтаж перемычек ввиду их небольшого веса выполняется 2-3 рабочими, не требуется использование тяжелой грузоподъемной техники;

·  экономичность, комфортность при полной экологической безопасности (полистиролбетон не является питательной средой для микроорганизмов и грибков, не подвержен гниению), прекрасная звуковая изоляция, отличная гидроизоляция при сохранении паропроницаемости);

·  высокая морозостойкость, в сравнении с другими материалами, и, как следствие, повышенная долговечность;

·  высокая технологичность строительства;

·  полистиролбетонные перемычки «Юникон», как и остальная продукция, трудногорючие, могут применяться при строительстве зданий I категории огнестойкости и класса пожаростойкости СО, т. е. до 25 этажей включительно (совместное Заключение от 01.01.2001г. Госстроя РФ № 9-18/604 и МВД РФ № 20/22/4578).

Учитывая всё вышеперечисленное, следует отметить, что система «ЮНИКОН» является уникальной системой при соответствии проведения качества работ.

По результатам работы коллектива опубликовано более 30 монографий и статей, разработано более 20 нормативных документов, в том числе первый в стране ГОСТ на полистиролбетон Р и получено 39 патентов Российской Федерации.

Работа «Создание, освоение производства и применение материалов и конструкций на основе полистиролбетонов нового поколения при массовом строительстве энергоэффективных зданий» была выдвинута Технологическим институтом на соискание Премии Правительства Российской Федерации за 2009 год в области науки и техники. За эту работу по распоряжению Правительства Российской Федерации от 17 марта 2010 г. N 333-р г. Москва была присуждена премия Правительства Российской Федерации 2009 года в области науки и техники и присвоено звание "Лауреат премии Правительства Российской Федерации в области науки и техники" выдающимся деятелям за создание, освоение производства и применение материалов и конструкций на основе композиционных полистиролбетонов нового поколения при массовом строительстве энергоэффективных зданий.

Благодаря усилиям известных проектных организаций полистиролбетон очень широко применяется в строительстве. За годы применения системы "Юникон" было возведено более 120 жилых (высотой до 25 этажей включительно) и общественных зданий общей площадью порядка 700 тыс. м. Объекты, построенные по системе "Юникон", расположены в различных районах Москвы и московской области. В рамках Национального проекта «Доступное и комфортное жилье – гражданам России» возведен ряд зданий.

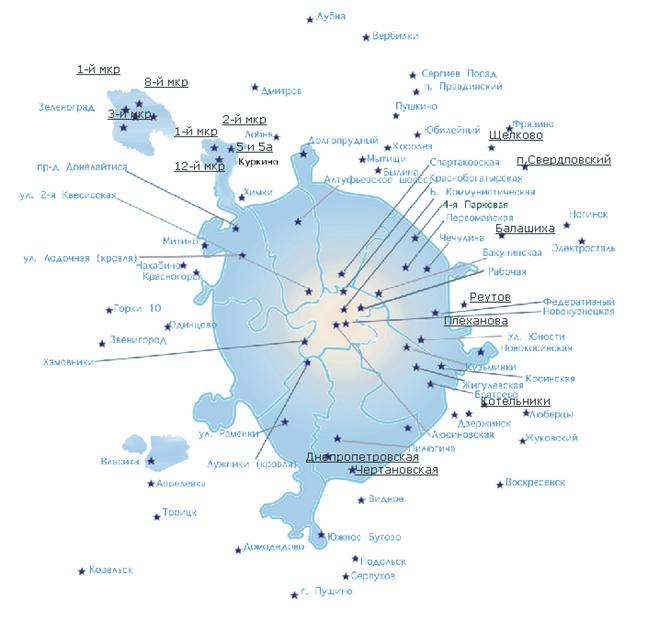

Рис.36. Карта наиболее значимых объектов, построенных с применением полистиролбетона системы «Юникон».

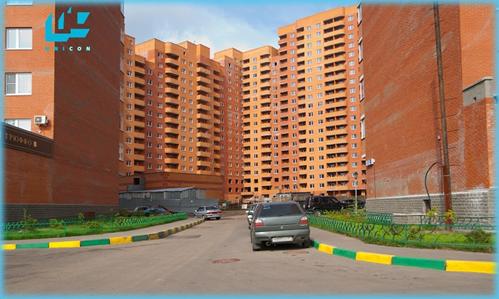

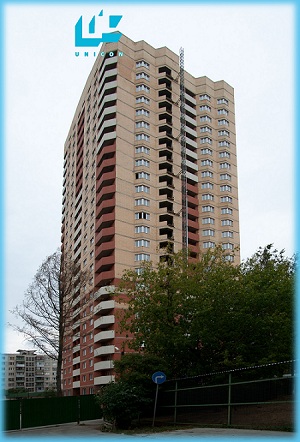

Рис.37. Балашиха

Застройщик: ОАО "Мособлкапстрой"

Генпроектировщик: УПиКС ОАО "Мособлкапстрой"

Генподрядчик: ЗАО "СпецСтройМонтаж-М"

Рис.38. Щелково

Застройщик: ЗАО "РЕНОВА-СТРОЙГРУПП"

Генпроектировщик: ООО "Проектно-Строительное Бюро"

Генподрядчик: ОАО "Проектно-Строительное Объединение №13"

Рис.39. Котельники

Застройщик: ООО "Стройфит"

Генпроектировщик: ООО "Эксперт ПРОЕКТ"

Генподрядчик: ООО "СолидСтройГРУПП"

Мы работаем со всеми известными проектными организациями Москвы и Московской области, такими как , «Моспроект-2» им. М, В, Посохина, ГУП «Моспроект-3», ГУП МНИИП «Моспроект-4», институт №1», Мосгражданпроект ГУП МО, ГУП МО «НИИПРОЕТ», , фирма АРС Моспромстрой», , ГИПРО НИИ РАН, , «Капстройпроект» ЗАО, », областной институт Гидропроект», 31 Государственный военный институт, , 47 ЦПИИ», и многими другими. Наши заказчики - Департамент городского строительства города Москвы, Департамент инвестиционных программ строительства города Москвы, «Главмосстрой», , ГУП «УЭЗ», ГУП «УРиРО», , ГК «ПЕРЕСВТ-ИНВЕСТ», Строительный концерн «МОНАРХ», № 000 при Спецстрое России, НПО «Фонд развития жилищного строительства», -6», -5», ФСК «Лидер», Компания «Дон-строй», Группа компаний «Стройтэкс», и другие известные строительные компании.

Полистиролбетонные изделия системы «Юникон» - это настоящее и будущее энергоэффективных материалов!
