8 ДЮЙМОВ, СТАЛЬ, МОДЕЛЬ Н8
Измеритель Модель Н8 фирмы Смит Митерявляется восьмидюймовым прямоточным, ротационным, лопастным объемным (камерным) измерителем с двойным корпусом. Он может применяться при смешивании, дозировании, инвентаризации и коммерческой передаче сырых нефтей и продуктов переработки.
Свойства
Превосходная точность - Принцип действия прибора - использование поворотных лопастей в сочетании с уникальной (смещенной) конструкцией входного и выходного сопел минимизирует падение давления на измерительной камере и максимизирует точность за счет уменьшения перетоков через зазоры измерителя.
Малое падение давления - Хорошо организованная траектория потока обеспечивает малое падение давления
Определенная и точная регистрация - калибратор передачи с большим крутящим моментом с настройкой на приращения по 0,05% обеспечивает точную регистрацию.
Большой срок службы - Шарикоподшипники с малым трением, фиксированное распределение интервалов времени кулачкового типа и жесткая конструкция обеспечивают приемлемую точность и большой срок службы.
Варианты
Зазоры измерителя для высокой вязкости - Для расширения рабочей зоны при максимальном расходе от 400 Мпа. с до 2 000 МПа. с.
Зазоры для высокой температуры - Для расширения зоны рабочих температур от 150 до 200°F (от 65 до 93°С).
Цельнометаллическое исполнение - Для рабочих температур свыше 200°F (93°С).
Исполнение для сжиженного нефтяного газа LPG - Для жидкостей с низкой смазывающей способностью, таких как LPG.
Вариант конструкции NACE (Национальный консультативный комитет по электронике) - Специальные компоненты, пригодные для удовлетворения требований стандарта NACE MR-01-75.
Рабочие технические характериcтики
Максимальный расход
ам. гал-лоны в минуту (USGPM) | куб. м/час | |
Режим постоянной нагрузки - Стандартное исполнение | 1 600 | 365 |
Режим постоянной нагрузки - цельнометаллическое исполнение или исполнение для LPG (для сжиженного нефтяного газа) | 1 200 | 1 700 |
Минимальный расход - Типовые характеристики
Линей- ность* | Едини - цы измерения | Вязкость (мПа х с) | |||||
1 | 5 | 20 | 100 | 400 | |||
+/-0,15% | USGPM | 180 | 70 | 20 | 4,0 | 1,00 | |
куб. м/ час | 41 | 16 | 4,5 | 0,9 | 0,20 | ||
+/-0,25% | USGPM | 135 | 55 | 15 | 3,0 | 0,75 | |
куб. м/ час | 31 | 12 | 3,4 | 0,7 | 0,20 | ||
+/-0,50% | USGPM | 90 | 35 | 10 | 2,0 | 0,50 | |
куб. м/ час | 20 | 8 | 2 | 0,5 | 0,10 |
* Основано на максимальном расходе 1 600 USGPM (365 куб. м/час)
Вязкость
Стандартная: 400 мПа·с*секунд по универсальному вискозиметру Сейболта (SSU)) максимум.
По спец. заказу: 2 Па·с SSU) максимум - оговорить "Зазоры измерителя для высокой вязкости"
Свыше 2 Па·с - оговорить "Зазоры измерителя для высокой вязкости" и уменьшить максимальный расход прямо пропорционально значению вязкости свыше 2 Па·с (например, при 4 Па·с следует уменьшить максимальный расход до 50% от нормального номинала режима постоянной нагрузки - 300 USGPM)
* 1000 мПа·с = 1000 сП = 1 Па·с
Температура
Cтандартные зазоры измерителя при:
Буна N/Тефлон: от -20 до 150°F (от -29 до 65°С).
Витон: от 10 до 150°F (от -12 до 65°С).
Высокотемпературные зазоры измерителя при:
Буна N/Тефлон: от -20 до 200°F (от -29 до 93°С).
Витон: от 10 до 150°F (от -12 до 93°С).
Цельнометаллическое исполнение при:
Буна N: от -20 до 225°F (от -29 до 108°С).
Тефлон: от -20 до 400°F (от -29 до 225°С).
Витон: от 10 до 400°F (от -12 до 205°С).
Зубчатая передача измерителя
10 галлонов США, 1 баррель или 10 декалитров на оборот выходного вала калибратора измерителя (стандарт).
Максимальное рабочее давление
Модель | Фланец | PSI (фунты-силы на кв. дюйм) | кПа |
Н8-S1 | 150 | 150 | 1 034 |
Н8-S3 | 150 | 275* | 1 896* |
Н8-S5 | 300 | 300 | 2 068 |
Н8-S6 | 300 | 720* | 4 964* |
Н8-S7 | 600 | 1 440* | 9 929 |
Класс фланца по ANSI16.5, фланец с выступом
* Максимальное рабочее давление при 100°F (38°С).
Материалы конструкции
Испол-нение | Корпус | Внутренние детали | Уплотнения** |
Стандартное | Сталь | Чугун, сталь, нержавеющая сталь, алюминий | Буна N*, Витон, Тефлон или EPR (этиленпропиленовый каучук) |
LPG | Сталь | К вышеупомянутым материалам добавляются Рулон и Нейлон | Буна N*, Витон, Тефлон или EPR |
Цельно-металли-ческое | Сталь | Исключить алюминий | Буна N*, Витон, Тефлон или EPR |
* Стандартное
** Все измерители S3 - S7 с витоновым исполнением будут иметь тефлоновые сальники.
Перепад давления (DР)

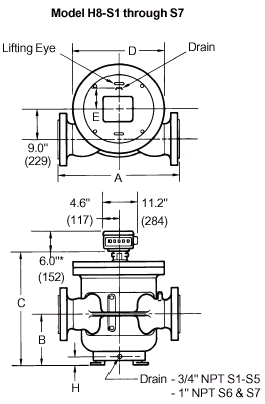

Размеры
Дюймы (мм)
Рекомендуется, чтобы измеритель был защищен соответствующим сетчатым фильтром.
Информация при заказе
Применение | Дозирование, налив, смешение, инвентаризация, коммерческая передача, управление технологическим процессом и т. п. |
Рабочие условия | Жидкость - наименование и удельный вес, диапазон расходов*, диапазон температур, диапазон вязкостей*, максимальное рабочее давление *Оговорить: минимальное/нормальное/макси- мальное значение. |
Уплотнения | Buna N*, Витон, Тефлон или EPR *Если не оговорены специальные материалы, то поставляются стандартные уплотнения. |
Единицы регистрации | Галлоны, баррели, литры, декалитры, кубические метры, фунты, тонны, килограммы |
Направление потока | Поток слева-направо (если смотреть сверху) является стандартным, будет поставляться устройство с таким направлением, если не оговорено направление справо-налево. |
Варианты и принадлежности | По потребности |
Принадлежности
Фильтр
8 дюймов, сталь, фланцы с выступом.
Гидравлические клапаны
8 дюймов, нормального типа, сталь, фланцы, максимальное рабочее давление 300 фунтов-силы на кв. дюйм (смотри Бюллетень SB03001).
Воздухоотделитель
8 дюймов, сталь, фланцы с выступом.
Счетчики
Серия 200 - накапливающий, 9 цифр, без сброса
Серия больших цифр со сбросом, 8 малых цифр без сброса.
Печатающее устройство
7 цифр, накапливающее.
По спец. заказу, 6 цифр, запуск с нуля.
Счетчик с заданием
Серия 300С - 4 цифры (по спец. заказу 5 цифр) задание механической кнопкой с клапанной связью. Узел микропереключателя для гидравлического клапана, управления насосом или, по спец. заказу, другие блокировки.
Преобразователи импульсов
Тип "Е" - ртутный однополюсный переключатель на два положения.
LNC преобразователь импульсов (приспособлен для счетчиков серии 600).
Низкая разрешающая способность - 1 или 10 импульсов*
Высокая разрешающая способность (HRили 100 импульсов*
* на оборот правого ручного колеса LNC.
PEXP - фото-электрический генератор импульсов во взрывобезопасном корпусе (до 1000 импульсов на оборот)
PST - двухканальный, с высокой разрешающей способностью, безопасный генератор импульсов
PPS - двухканальный, фотоэлектрический, безопасный преобразователь импульсов во взрывобезопасном корпусе (до 1000 импульсов на оборот)
Указатель расхода
Установленный на месте механический.
Дистанционный электронный.
Дистанционная регистрация
Шаговый привод и двигатель.
Электромеханические счетчики.
Электронные сумматоры.
Автоматическая компенсация температуры
Модель АТС - на заводе-изготовителе устанавливается на заданный продукт.
Модель ATG - может быть настроена на месте на различные продукты.
Модель DATC - может быть настроена на месте на различные продукты с дезактивацией.
Модель LEATC - электронная, настраивается на месте на различные продукты.
Приведенные здесь технические характеристики могут быть изменены без извещения, и каждый пользователь должен проверить у изготовителя действуют ли данные характеристики в настоящее время. В противном случае, изготовитель не несет ответственности за использование технических характеристик, которые могли быть изменены и более не действуют.
