Общество с ограниченной ответственностью

«Марилион»

СБОРНО-РАЗБОРНЫ МЕТАЛЛИЧЕСКИЕ СТЕЛЛАЖИ

ФРОНТАЛЬНОЙ ЗАГРУЗКИ.

ПАСПОРТ

ТУ

Нижний Новгород

2009



-9-

7. Свидетельство о приемке.

Изделие: Стеллаж металлический сборно-разборный фронтальной загрузки соответствует технической документации и признано годным для эксплуатации со следующими техническими характеристиками:

-Общая максимальная нагрузка на одну секцию стеллажа:

не более ________ кг.

-Максимальная распределенная

Нагрузка на пару балок:

___________________ не более _________кг.

___________________ не более _________кг.

___________________ не более _________кг.

___________________ не более _________кг.

- Высота до первого нагруженного уровня: не более __________мм.

_________________________________________________________

(личные подписи, должностных лиц поставщика, ответственных за приемку изделия)

Начальник ОТК _______________ «________________200____г.»

ПРИМЕЧАНИЕ:

1. Покупатель должен эксплуатировать склад в соответствие с указанными выше техническими характеристиками. Удары по балкам и рамам, в том числе и при установке груза на балки, не допустимы.

2. Настоящие технические характеристики гарантируются при условии закрепления рам к полу анкерными болтами.

3. В случае изменения Покупателем характеристики стеллажа (высоты до первого нагруженного уровня, количество ярусов, максимально допустимых нагрузок на пару балок и секцию стеллажа) необходимо согласовать с Поставщиком новые характеристики стеллаж. В противном Поставщик не несет ответственности за технические характеристики стеллажа и безопасность его эксплуатации.

4. Поставщик не несет ответственности за безопасность эксплуатации стеллажа в случае повреждения его элементов погрузочной техникой. При повреждение элементов стеллажа необходимо заменить новыми.

5. Поставщик не несет ответственности за безопасность эксплуатации стеллажей в случае неправильной подготовки пола под установку стеллажей. Полы должны соответствовать СНиП 2.03.13-88 «Полы» и Рекомендациям по проектированию полов (в развитии СНиП 2.03.13-88 «Полы» МДС 31-1.98 (АО ЦНИИпромзданий)).

6. Поставщик не несет ответственности за технические характеристики стеллажа и безопасность его эксплуатации в случае нарушений требований инструкции по монтажу(п.4 настоящего паспорта) и отсутствия актов сдачи-приемки и ввода в эксплуатацию смонтированных стеллажей, подписанных монтажной и эксплуатирующей организациями.

-10-



-1-

Спасибо за выбор продукции компании

.

Данный паспорт содержит всю необходимую информацию по данной стеллажной системе.

Сборка наших изделий не требует от покупателя привлечение специалистов. Наличие минимальных навыков гарантирует качественно выполненную работу одним человеком.

В связи с постоянной работой по совершенствованию конструкций стеллажной системы, повышающей ее надежность улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном паспорте.



-18-



-11-



-8-

6.ГАРАНТИЯ ПОСТАВЩИКА.

Поставщик гарантирует исправную работу изделия в течение 12 месяцев со дня ввода в эксплуатацию при условии соблюдения потребителем правил эксплуатации и хранения, но не более 18 месяцев со дня отгрузки потребителю.

В течение гарантийного срока поставщик обязуется заменить или отремонтировать за свой счет детали или составные части, вышедшие из строя по вине поставщика. Претензии и рекламации принимаются в установленном порядке.

Дата отгрузки: «____»______________200__г.

М. П.

ПРИМЕЧАНИЕ: Предприятие-изготовитель и поставщик оставляют за собой право вносить в конструкцию стеллажей изменения, связанные с совершенствованием оборудования и не отраженные в данном паспорте. Все эти изменения, а также устраненные неточности и опечатки, будут учтены в новой редакции паспорта.

Сведения для потребителя:

Адрес поставщика:

607600 Нижегородская обл., Богородский р-н, п. Кудьма

факс:(831), тел:

WWW. ***** info@marilion.ru



-17-



-2-

СОДЕРЖАНИЕ

1.  Назначение изделия ……………………………………..3

2.  Технические характеристики …………………….….3

3.  Комплектность ………………………………………………..4

4.  Инструкции по монтажу …………………………………4

5.  Указания по мерам безопасности ………………….7

6.  Гарантии поставщика …………………………………....8

7.  Свидетельство о приемке ………………………………9

8.  Приложение (эскизы и рисунки) …………………10



-3-

1. Назначение изделия

1.1. Стеллажи металлические, сборно-разборные, фронтальной загрузки соответствуют требованиям технических условий ТУ . Предназначены для хранения сырья, полуфабрикатов, готовой продукции и прочих изделий на поддонах размером 1200х800 мм,1200х1000мм и др.

1.2. В качестве поддона может использоваться стандартный деревянный поддон с размерами 1200х800 мм, а также другие поддоны (металлические, пластмассовые и т. д.), но использование их, сточки зрения безопасности, должно согласовываться с поставщиком.

1.3. Установка поддонов с грузом и их съем с полок стеллажа осуществляется погрузчиками и штабелерами различных типов.

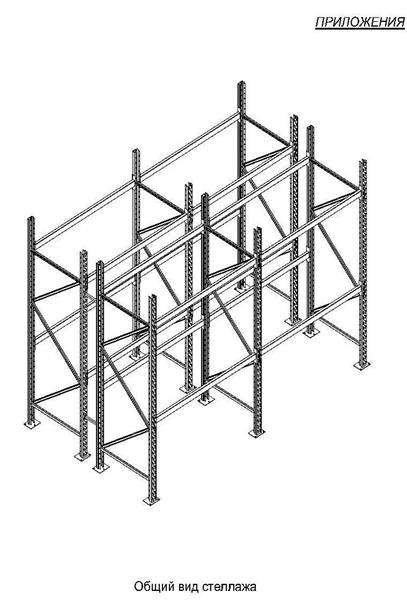

1.4. Общий вид стеллажа представлен на рис.1

2. Технические характеристики

2.1. Основные технические характеристики стеллажей приведены в таблице.

Наименование показателя

Значение показателя

1

Высота стеллажа

От 1800 до 11250

2

Максимальный вес поддона с грузом (кг)

См п.7

3

Максимальное количество поддонов, устанавливаемых на один ряд балок

Определяется длиной балки, ее грузоподъемностью, размерами и весом груза

4

Высота яруса (мм)

Выбирается, исходя из высоты груза с поддоном.



-16-



-15-



-4-

2.2. Крепления стеллажей к полу осуществляется с помощью

анкерных болтов.

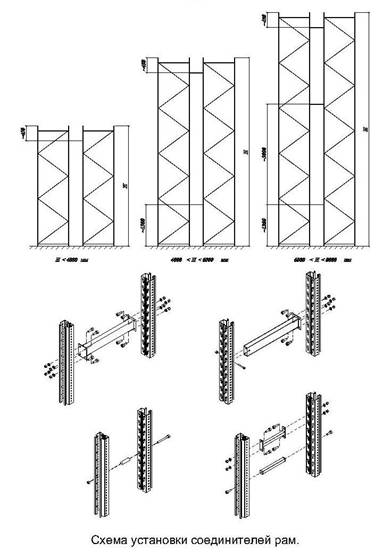

2.3.Стойки рам изготавливаются из специального профиля. В

стойках рам предусмотрены профильные отверстия с шагом 75 мм для крепления горизонтальных балок, кронштейнов

направляющих, соединителей рам.

2.4.При заказе стеллажей Заказчик представляет поставщику

планировку производственных площадей, предусматриваемых

к использованию для складирования, с указанием высоты

Помещения и характеристикой грузов. Поставщик бесплатно

Разрабатывает наиболее рациональный вариант использования площади.

3. КОМПЛЕКТНОСТЬ

3.1. Комплект поставки сборно-разборных стеллажей в каждом отдельном случае оговаривается с Заказчиком и фиксируется в

Договоре на поставку, «Расчете стеллажей», а также в монтажной таблице рамы.

3.2.Паспорт изделия.

3.3.Планировка склада.

4.ИНСТРУКЦИЯ ПО МОНТАЖУ СБОРНО-РАЗБОРНЫХ СТЕЛЛАЖЕЙ

4.1.Комплект поставки сборно-разборных стеллажей в каждом отдельном случае оговаривается с Заказчиком и фиксируется в Договоре на поставку, «Расчете стеллажей», а также в монтажной таблице рамы.

4.2.Требования к установке стеллажей:

4.2.1. стеллажи на месте эксплуатации должны быть установлены в соответствии с требованиями настоящего паспорта и согласованной с Заказчиком планировкой склада;

4.2.2.ширина проходов между стеллажами определяется при составлении планировки в соответствии с документацией на обслуживающую склад грузоподъемную технику;



-5-

4.2.3.Основание пола или закладных элементов под опоры рам не должны иметь уклон более 1:1000, местные неровности в зоне установки опор рам стеллажей - не более +/-5 мм.

4.3. Перед монтажом бригада должна быть ознакомлена с паспортом на сборно-разборные стеллажи, планировкой размещения стеллажей, настоящей инструкцией и правилами техники безопасности при монтаже металлоконструкций.

4.4.Для монтажа стеллажей возможно применение автокрана, погрузчиков, лебедок и т. д.

4.5. Перед началом монтажа руководитель(или бригадир) должен проверить комплектность поставки и готовность площадей под монтаж.

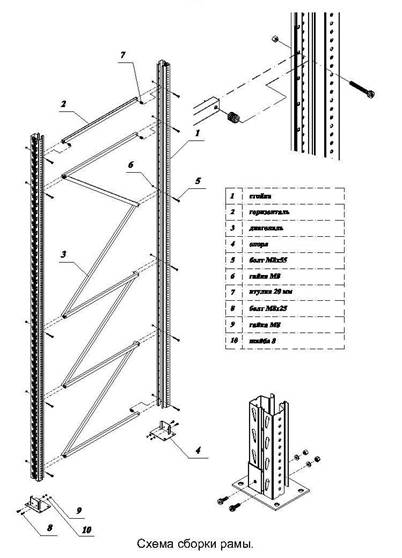

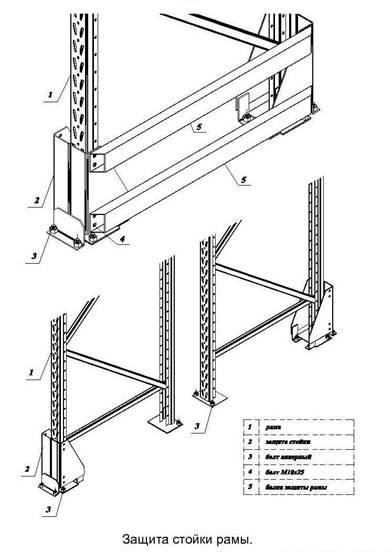

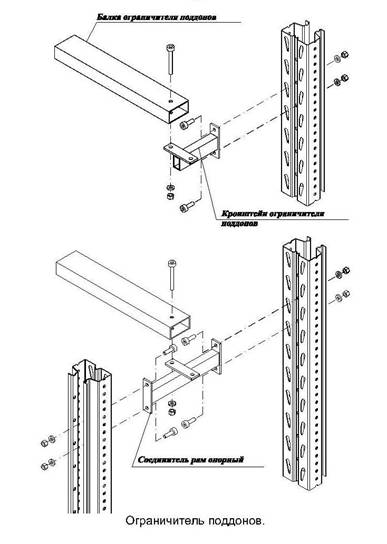

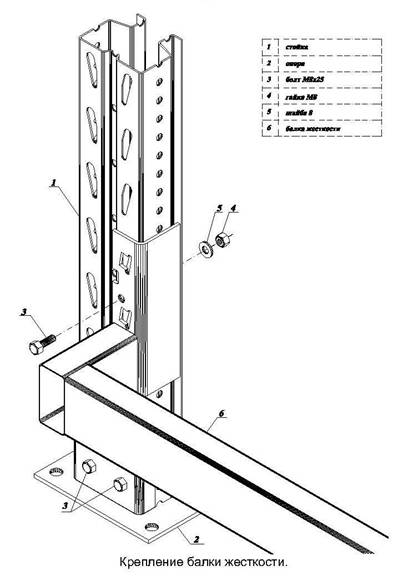

4.6. Монтаж стеллажей производится в последовательности и в соответствии с рисунками и эскизами, представленными в Приложении.

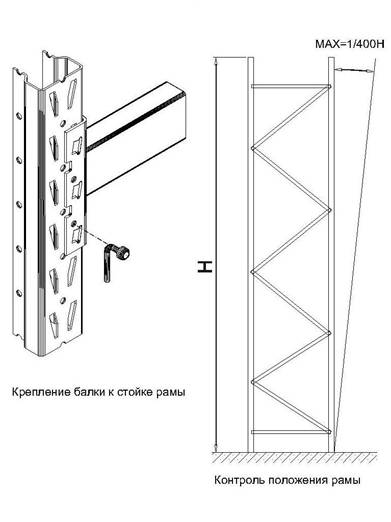

4.7. Рамы соединяются горизонтальными балками с двух сторон с шагом по высоте, согласованным с Заказчиком. Балки на рамах закрепляются с помощью крючков, расположенных на захватах балки. Захват балки дополнительно фиксируется относительно рамы Г-образным стопором.

4.8. Собрать, таким образом, несколько секций, предусмотренных в планировке.

4.9. С помощью крана или погрузчика установить собранную первую секцию согласно планировке. Затем на расстоянии, равном присоединительной длине горизонтальных балок, установить вторую собранную секцию. Между первой и второй секциями с помощью крана или подъемника смонтировать горизонтальные балки аналогично п.4.7.

4.10. В таком же порядке монтируются

последующие секции до заполнения ряда стеллажей.



-14-



-13-



-6-

4.11.При высоте стеллажей более 5…6 м их монтаж осуществляется следующим образом. С помощью крана или погрузчика устанавливаются две рамы, и на них закрепляются не менее 4-х балок. Затем устанавливается следующая рама, которая также соединяется 4-я балками с ранее установленной смежной рамой. После чего могут одновременно устанавливаться новые рамы и закрепляться балки на уже смонтированных секциях до заполнения ряда стеллажей и установки всех балок.

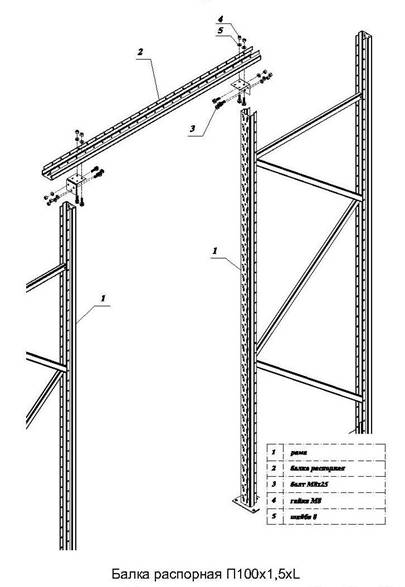

4.12. Затем установить стяжки при 2-рядных стеллажах.

4.13. После монтажа и установки стеллажей согласно планировке, производится крепление их к полу. Для крепления рам стеллажа к полу необходимо использовать дрель-перфоратор. Через отверстие в пластинах опор рам необходимо просверлить отверстия в полу диаметром Ø 12 мм и глубиной 100 мм для установки анкерных болтов М12. Затем при необходимости установить под опоры регулировочные пластины (1,5 или 3,0 мм) и закрепить раму к полу. При этом необходимо контролировать отклонение от перпендикулярности вертикальной оси рамы к горизонтальной плоскости(плоскости пола).



-7-

5. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ.

5.1.К работам по монтажу и обслуживанию стеллажей допускаются лица, изучившие требования настоящего паспорта и соответствующие производственные инструкции.

5.2. Не допускается использовать неисправные или неаттестованные поддоны.

5.3. Не допускается перегрузка поддонов.

5.4. Высота поддона с грузом должна быть не мене чем на 100 мм меньше, чем расстояние между направляющими стеллажа.

5.5. Водитель погрузчика или штабелера должен быть аттестован в установленном порядке и иметь соответствующие документы.

5.6. Персонал склада должен иметь инструкцию о порядке загрузки и разгрузки грузов на стеллаж.

5.7. Склад должен быть оборудован пожарным инвентарем и средствами пожаротушения.

5.8. Служба эксплуатации склада должна обеспечить контроль за состоянием металлоконструкций стеллажей, а также за состоянием болтовых соединений. Ослабление болтовых соединений не допускается.



-12-
