Инструкция по заправке картриджа Samsung CLP-610
Майк Джошиа и технический персонал Uninet imaging

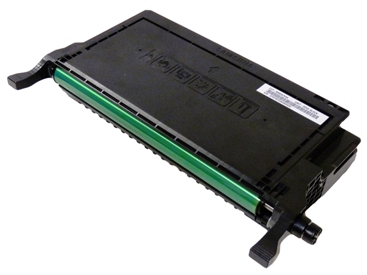

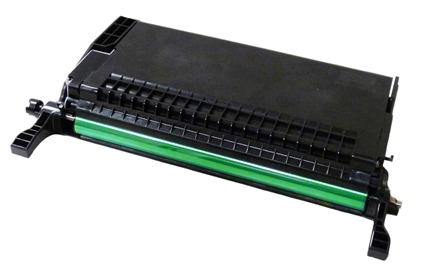

В основе появившихся в октябре 2007 года принтеров серии Samsung CLP-610 находится агрегат, печатающий со скоростью 21-24 страниц в минуту (в зависимости от модели и типа машины (цветная/монохромная)), обладающий максимальным разрешением 2400 на 600 точек на дюйм. Новшеством для машин Samsung является то, что картриджи представляют из себя устройства «всё в одном», а не разделяются на драм и тонер-картриджи, как в случае с другими цветными моделями лазерных принтеров Samsung.
В данных картриджах нет крышки барабана. Поставляются завернутыми в плотную бумагу. Для данных машин в наличии имеются картриджи большого и малого объема. Список картриджей и цены на них приведены ниже.
CLP-K660A 99.99$* 2,500
CLP-C660A 119.99$* 2,000
CLP-M660A 119.99$* 2,000
CLP-Y660A 119.99$* 2,000
CLP-K660B 129.99$* 5,500
CLP-C660B 149.99$* 5,000
CLP-M660B 149.99$* 5,000
CLP-Y660B 149.99$* 5,000
*Цены на февраль 2009
Принтеры на базе CLP-610:
CLP-610ND
CLP-660ND
CLX-6200ND
CLX-6200FX
CLX-6210FX
CLX-6240FX
Возможные неполадки, и стандартные сообщения об ошибках будут рассмотрены в конце статьи.
Необходимые инструменты
1) Тонерный пылесос
2) Небольшая обычная отвертка
3) Крестовая отвертка
4) Набор маленьких отверток
4) Кусачки
Необходимые материалы
Цветной тонер Samsung CLP-610 (Убедитесь, что большему объему соответствует нужный чип)
Новый чип (для большего, или для меньшего объема)
Проводящая смазка
99% изопропиловый спирт
Присыпка для барабана

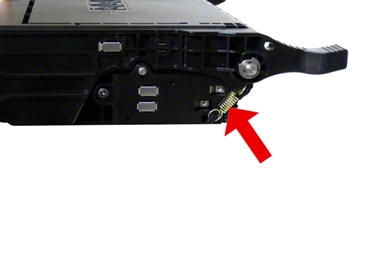

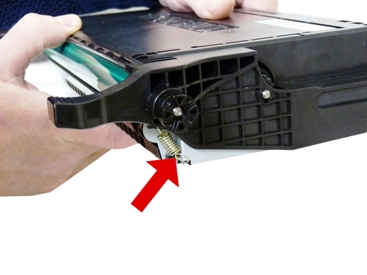

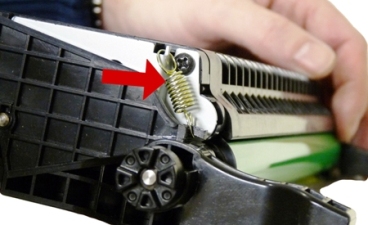

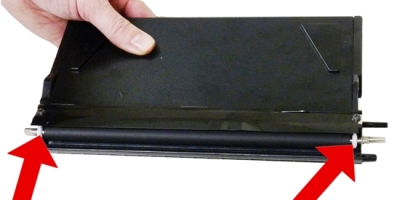

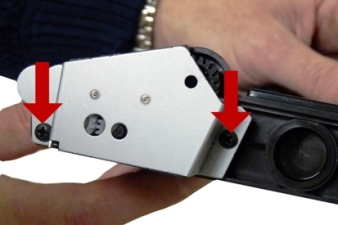

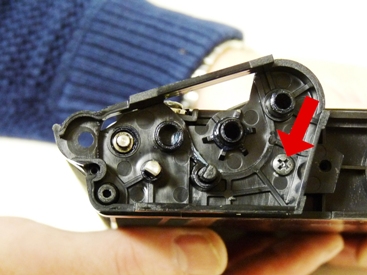

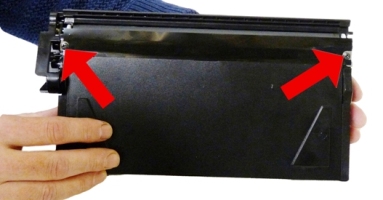

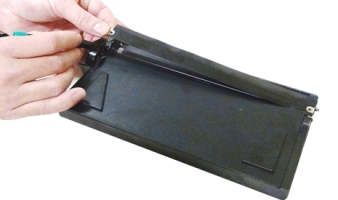

1) Снимите пружинки с обеих сторон. Смотри изображения 1 и 2.

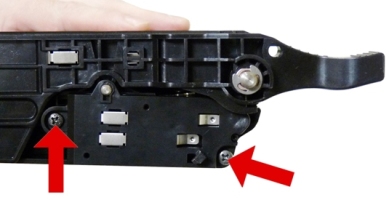

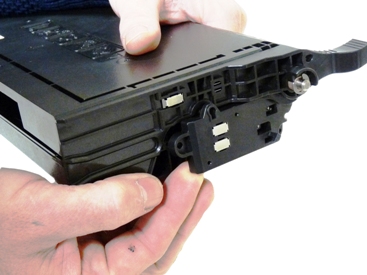

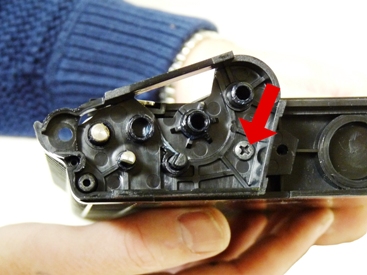

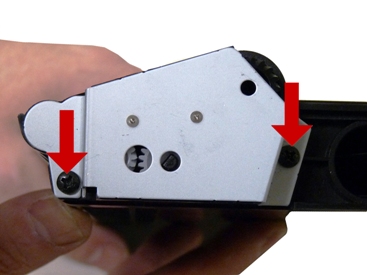

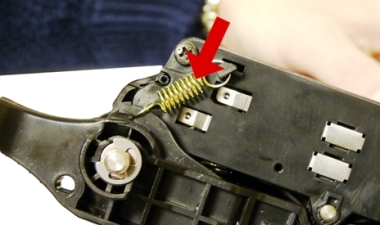

2) Удалите два винта с контактной пластины. Смотри изображение 3.

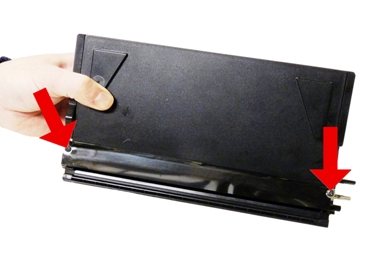

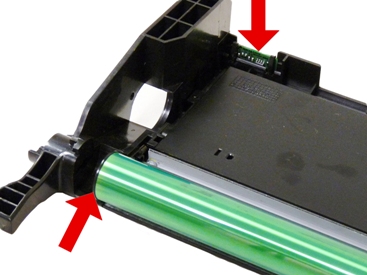

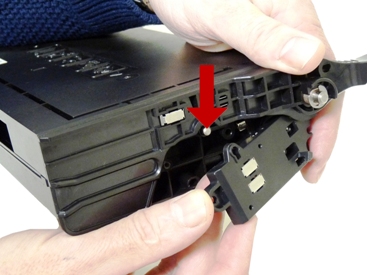

3) Аккуратно приподнимите контактную пластину, чтобы получить доступ к шарнирному штырьку (саму пластину пока невозможно удалить). Смотри изображения 4 и 5.

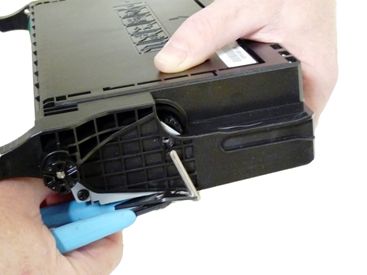

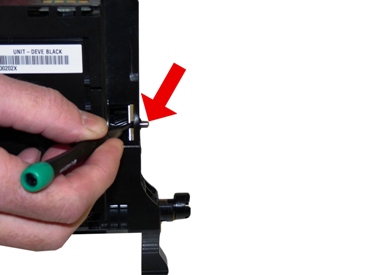

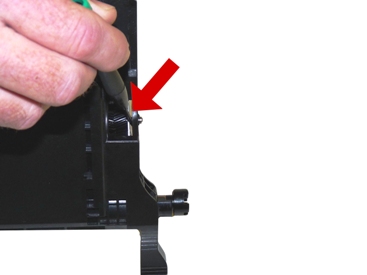

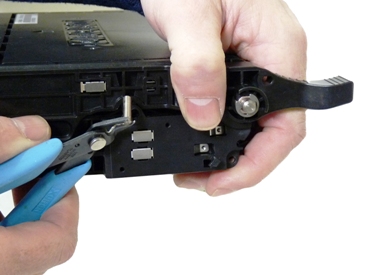

4) При помощи кусачек удалите маленький шарнирный штырек. Смотри изображение 6.

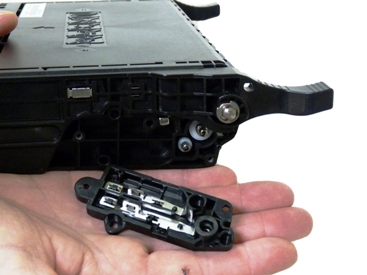

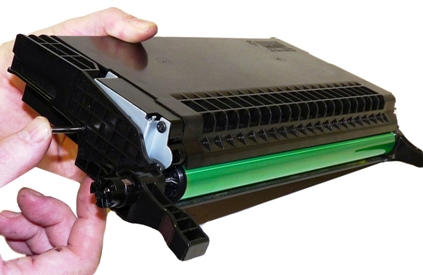

5) Теперь можно удалить контактную пластину. Смотри изображение 7.

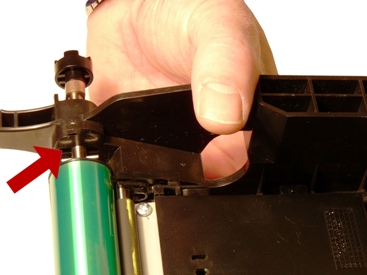

6) На противоположной стороне картриджа при помощи маленькой отвертки отогните штырек, расположенный металлической пластиной для шестерней и пластмассовой стенкой картриджа. Не ослабляя нажима, отогните его примерно на одну восьмую дюйма. Смотри изображения 8 и 9.

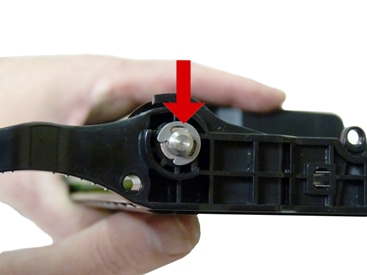

7) Удалите штырек кусачками. Обратите внимание на то, что этот штырь значительно длинней предыдущего. Смотри изображение 10.

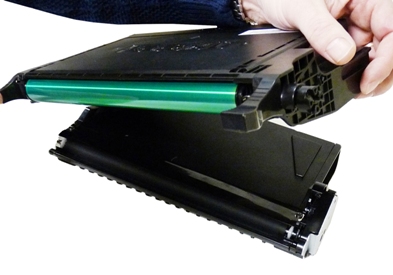

8) Разделите две половинки. Смотри изображение 11.
9) Пока отложите тонерный бункер.

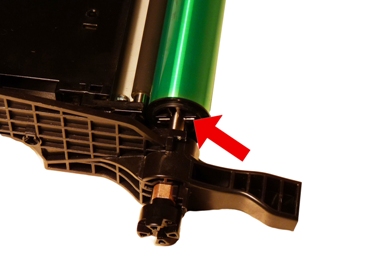

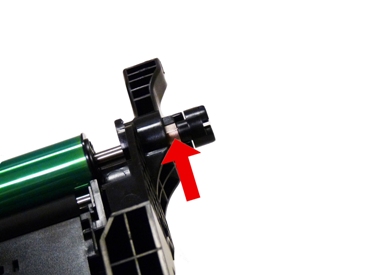

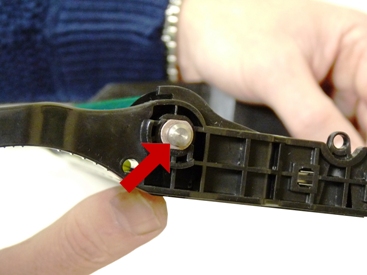

10) На секции отработки со стороны оси барабана без ведущей шестерни снимите е-образное кольцо. Смотри изображение 12.

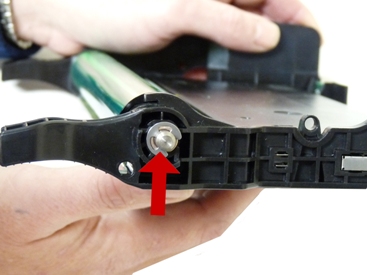

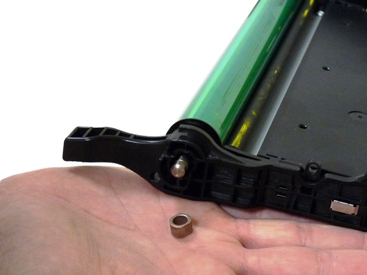

11) Удалите металлический бушинг. Смотри изображение 13.
12) Протащите осевой штырь в гнездо не боковой части картриджа. Вытащите ось барабана из картриджа. Смотри изображения 14 и 15.
13) Вытащите барабан. Смотри изображение 16.

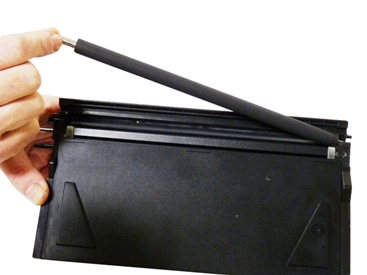

14) Вытащите вал первичного заряда. Смотри изображение 17.
15) Прочистите вал первичного заряда тем средством, которым вы обычно это делаете.
Внимание: Не прочищайте оригинальный вал первичного заряда спиртом, так как пострадает проводящее покрытие. Если вал совместимый, следуйте инструкции изготовителя. Оригинальный вал следует чистить специальным средством, которым вы обычно чистите валы первичного заряда.

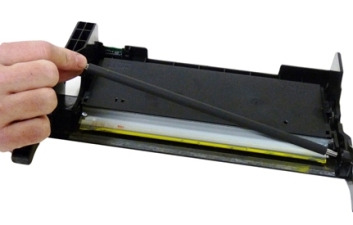

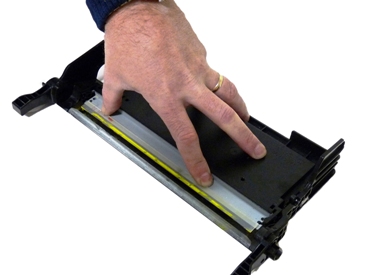

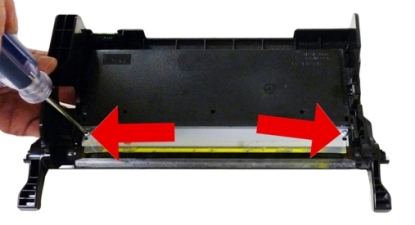

16) Удалите два винта и чистящее лезвие. Извлекать чистящее лезвие следует, поддев его с краю фетровой прокладки. Смотри изображения 18 и 19.
17) Удалите из бункера весь оставшийся тонер.

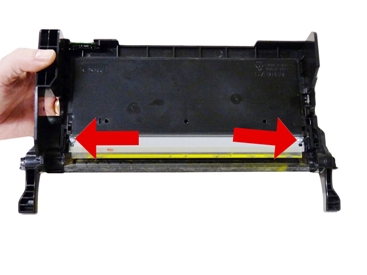

18) Смажьте новое дозирующее лезвие той смазкой, которую предпочитаете и установите ее в картридж. Надавите, чтобы лезвие прочно закрепилось. Закрепите двумя винтами. Смотри изображения 20 и 21.

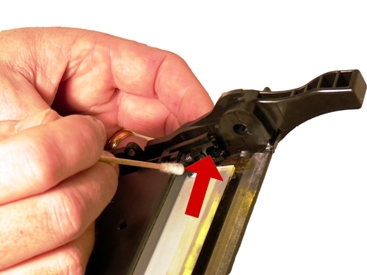

19) Нанесите небольшое количество проводящей смазки на держатели вала первичного заряда, а также не контактную пластину вала. Смотри изображение 22.
20) Установите вычищенный вал первичного заряда. Убедитесь, что контактная пластина соприкасается с концом вала. Смотри изображение 23.
21) Установите барабан. Поместите крестовую ступицу к стороне бункера с чипом. Смотри изображения 24 и 25.

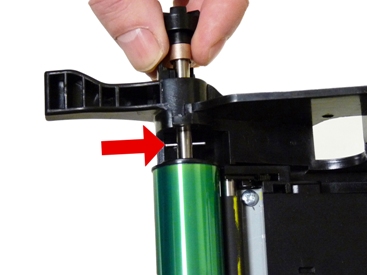

22) Установите ось барабана, повтори операцию из пункта «12», крестовая ступица должна попадать на барабан. Закрепите штырек в ступице. Смотри изображение 26.
23) Установите бушинг. Убедитесь, что оба бушинга по обеим сторонам находятся в своих гнездах. Смотри изображения 27 и 28.
24) Установите е-образное кольцо на ось. Смотри изображение 29.
25) Отложите секцию отработки.
26) На секции подачи удалите два винта на крышке шестерной передачи. Снимите крышку. Смотри изображения 30 и 31.

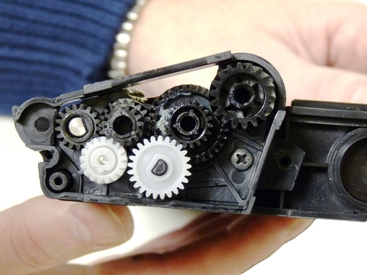

27) Удалите шестерни. Смотри изображение 32.

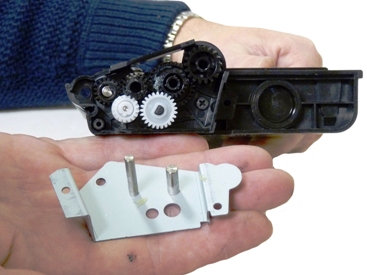

28) Удалите внутреннюю пластину для шестерней и винт. Смотри изображение 33.

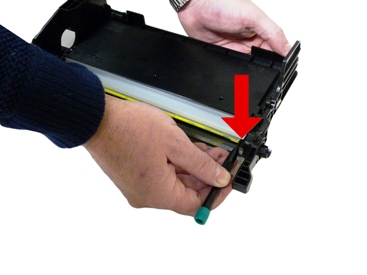

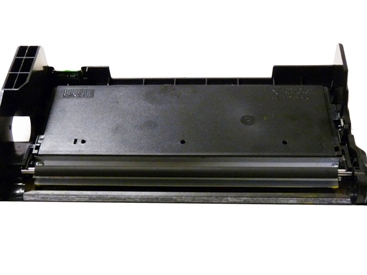

29) Удалите два винта на дозирующем лезвии. Смотри изображение 34.
30) Аккуратно подденьте дозирующее лезвие. Чека отойдет вместе с лезвием. Смотри изображение 35.

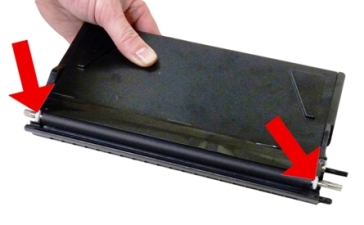

31) Удалите бушинги вала проявки. Смотри изображение 36.
32) Извлеките вал проявки. Смотри изображение 37.
33) Вытащите пробку и вычистите весь тонер. Особое внимание обратите на вал подачи. Любой тонер на нем может привести к появлению полос на изображении. Смотри изображение 38.
34) Установите вычищенное дозирующее лезвие и два винта (ни в коем случае не используйте для очистки это лезвия химикатов, если нем появилось наслоение тонера, аккуратно соскоблите его). Смотри изображение 39.
35) Установите вал проявки и два бушинга. Смотри изображение 40.
36) Установите внутреннюю пластину для шестерней и винт. Смотри изображение 41.

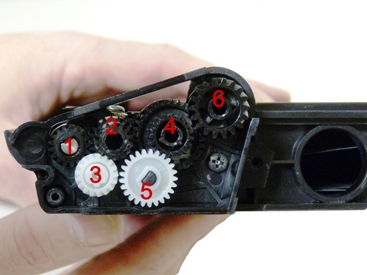

37) Установите шестерни в указанном порядке. Смотри изображение 42.
38) Установите внешнюю металлическую пластину для шестерней и закрепите двумя винтами. Смотри изображение 43.

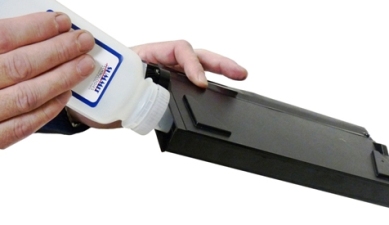

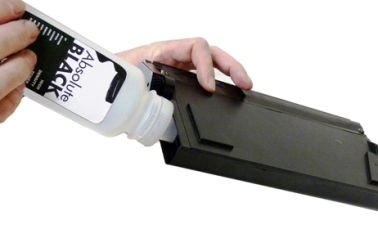

39) Засыпьте в бункер тонер нужного цвета. Смотри изображение 44.

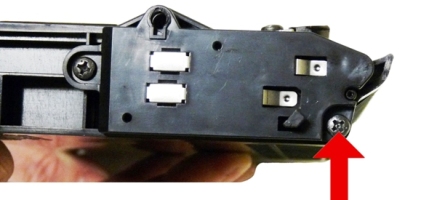

40) Установите на место контактную пластину и два винта. Смотри изображение 45.

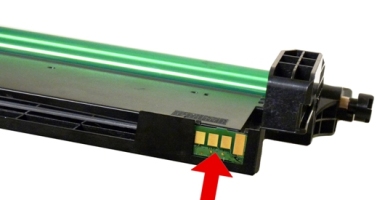

41) Замените чип в секции отработки (контактом вверх и наружу). Смотри изображение 46.
42) Соедините обе половинки. Смотри изображение 47.
43) Установите два металлических шарнирных штырька. Длинный штырь на стороне с шестернями. Смотри изображение 48.
44) Установите две пружинки вдоль обеих половинок. Смотри изображения 49 и 50.
Таблица повторяющихся дефектов:
Верхний ремень термоузла - каждые 125,6мм
Фоторецепторный барабан - каждые 75,4мм
Вал подачи - каждые 46,9мм
Вал переноса - каждые 45мм
Вал подачи (цветной) – каждые 43мм
Вал подачи (черный) – каждые 40,8мм
Вал проявки (цветной) - каждые 32,5мм
Вал проявки (черный) – каждые 30,6мм
Вал передачи заряда - каждые 26,7мм
Вал зарядки бумаги - каждые 26,7мм
|
