Исследование свойств магнитомягких материалов

Московский Энергетический Институт

(Технический Университет)

Лабораторная работа по физике

радиоматериалов

Исследование свойств магнитомягких материалов.

Выполнил студент 2-го курса

группы Р-4-00

Проверил

Москва 2002 г.

Цель работы – изучение стандартного метода измерения начальной (mrн), реверсивной (mр) магнитной проницаемости и тангенса угла магнитных потерь (tgdм) ферромагнитных материалов на частотах 1¸100 кГц на куметре (резонансным методом) и определение mrн, mр, и tgdм образцов магнитных материалов, в том числе в зависимости от условий их испытания.

Описание лабораторной установки:

Принципиальная схема установки приведена на рисунке. Задающий генератор ЗГ в качестве нагрузки имеет безреактивный резистор. Сопротивление r резистора во всем диапазоне частот намного меньше сопротивления контура, состоящего из катушки индуктивности Lx, активное сопротивление на постоянном токе которой равно r0x, и емкости С.

Рис. Принципиальная схема низкочастотного куметра (а), расположение обмотки W1 на кольцевом сердечнике (б) и принципиальная схема подмагничивания образца для измерения реверсивной магнитной проницаемости (в)

Рабочее задание:

Определите зависимость mrн и tgdм от частоты в диапазоне 1¸100 кГц для образцов феритов, аморфных магнитных материалов (АММ), пермаллоев, электротехнических сталей. Постройте графики зависимости mrн и tgdм от частоты. Рассчитайте погрешности измерения mrн и tgdм. Сравните величины наблюдаемых измерений mrн и tgdм в выбранном диапазоне частот с величинами погрешностей измерения.

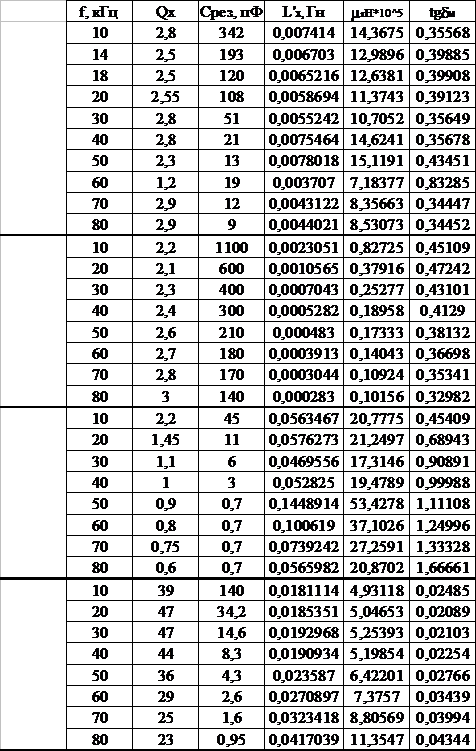

Обработка результатов измерений:

Описание материала:

I – (АММ 10НСР) f=10–90 кГц

II –сталь марки 2112

III –пермаллой 79НН–0,05

IV –феррит марки 1000 НМ

N обр.	I	II	III	IV
v1	3	30	30	30
v2	150	100	100	100
r1, Ом	0.68	0.5	1.6	0.9
D, см	3	4	5.5	8
d, см	2.2	2	3.5	4.2
h, см	0.5	0.67	1	0.95

– начальная магнитная проницаемость.

S – сечение (м2) магнитопровода, равное при высоте кольца h (м)

m0=4p*10-7 Ф/м – магнитная постоянная.

– тангенс угла магнитных потерь.

– гармонический диаметр

– средний диаметр.

– индуктивность катушки при частотах ниже 50кГц.

при частотах выше 50 кГц.

собственная емкость катушки.

*100
