Волоконно-оптические кабели предназначены для высокоскоросной передачи данных,
состоят из оптических волокон, сердечника модульной конструкции или конструкции на основе центральной трубки, армирующих и защитных покровов.
По области применения и исполнению подразделяются на:
Кабели для прокладки в грунт
Кабели для прокладки в канализацию
Кабели для прокладки в пластмассовый трубопровод
Подвесные кабели с металлическим/диэлектрическим силовым элементом
Самонесущие подвесные кабели
Кабели для подвески и прокладки в грунт (в броне из стеклопластиковых прутков)
Внутриобъектовые кабели
Для прокладки в кабельной канализации небронированный
Назначение – для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах
– то же, но при опасности затопления на длительный срок
– то же, но исключая условия с высоким уровнем электромагнитных воздействий
– то же, но при опасности затопления на длительный срок, исключая условия с высоким уровнем электромагнитных воздействий

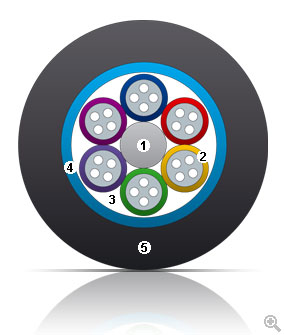

Конструкция:
1. Центральный силовой элемент: стеклопластиковый диэлектрический стержень. либо стальная проволока.
2.Оптический модуль со свободно уложенными волокнами в оболочке из ПБТ и заполненный гидрофобным заполнителем.
3.Межмодульный гидрофобный заполнитель.
4. Алюмополиэтиленовая лента или упрочняющие нити с растягивающим усилием 3 кН.
5. Защитный шланг из полимерного материала.
Механические характеристики:
Стойкость к статическим растягивающим усилиям 1,5 - 3 кН
Стойкость к динамическим растягивающим усилиям
Более 15%, чем к статическим
Стойкость к раздавливающим усилиям 0,5 кН/см
Минимальный радиус изгиба 20 внешних диаметров кабеля
Массогабаритные характеристики:
Внешний диаметр кабеля 9,4 – 14,2 мм
Расчетная масса кабеля 70 – 170 кг/км
Климатические характеристики:
Рабочая температура -60°С…+50°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Для прокладки в кабельной канализации, бронированный гофрированной стальной лентой
Назначение - для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах при опасности повреждения грызунами. По мостам и эстакадам.
— то же, но при опасности затопления на длительный срок
— то же, но исключая условия с высоким уровнем электромагнитных воздействий
— то же, но при опасности затопления на длительный срок, исключая условия с высоким уровнем электромагнитных воздействий

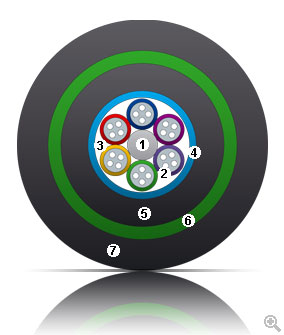

Конструкция:
1.Центральный силовой элемент: стеклопластиковый диэлектрический стержень или стальная проволока.
2.Оптический модуль со свободно уложенными волокнами в оболочке из ПБТ и заполненный гидрофобным заполнителем.
3.Межмодульный гидрофобный заполнитель.
4.Алюмополиэтиленовая лента (не для всех).
5.Промежуточная оболочка из полимерного материала.
6.Броня из стальной гофрированной ленты.
7.Защитный шланг из полимерного материала.
Механические характеристики:
Стойкость к статическим растягивающим усилиям 2,5 – 5 кН
Стойкость к динамическим растягивающим усилиям
Более 15%, чем к статическим
Стойкость к раздавливающим усилиям 0,5 кН/см
Минимальный радиус изгиба 20 внешних диаметров кабеля
Массогабаритные характеристики:
Внешний диаметр кабеля 12 – 15 мм
Расчетная масса кабеля 120 – 218 кг/км
Климатические характеристики:
Рабочая температура -60°С…+70°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Подвесные самонесущие кабели
Назначение:– для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям

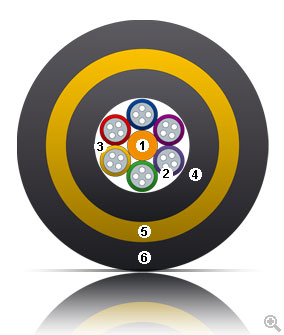

Конструкция:
1.Центральный силовой элемент – стеклопластиковый диэлектрический стержень.
2.Оптический модуль со свободно уложенными волокнами в оболочке из ПБТ и заполненный гидрофобным заполнителем.
3.Межмодульный гидрофобный заполнитель.
4.Промежуточная оболочка из полимерного материала.
5.Упрочняющие элементы.
6.Защитный шланг из полимерного материала.
Расстояние между опорами, м
70
Растягивающее усилие, кН
8
Механические характеристики:
Стойкость к статическим растягивающим усилиям 8 – 25 кН
Стойкость к динамическим растягивающим усилиям
Более 15%, чем к статическим
Стойкость к раздавливающим усилиям 1 кН/см
Минимальный радиус изгиба 20 внешних диаметров кабеля
Массогабаритные характеристики:
Внешний диаметр кабеля 12 – 18 мм
Расчетная масса кабеля 115 – 250 кг/км
Климатические характеристики:
Рабочая температура -60°С…+70°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Подвесные кабели с выносным силовым элементом
Назначение - для подвеса между зданиями и сооружениями, на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
— то же, но исключая условия с высоким уровнем внешних электромагнитных воздействий

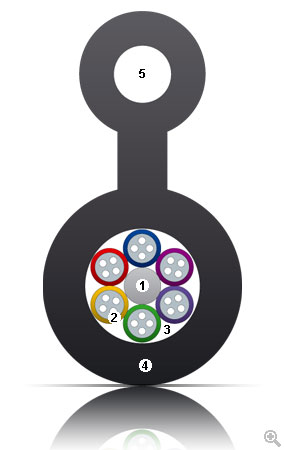

Конструкция:
1.Центральный силовой элемент — стеклопластиковый диэлектрический стержень.
2.Оптический модуль со свободно уложенными волокнами в оболочке из ПБТ и заполненный гидрофобным заполнителем.
3.Межмодульный гидрофобный заполнитель.
4.Защитный шланг из полимерного материала.
5.Подвесной элемент: стальной трос или диэлектрический стержень.
Расстояния между опорами:
Расстояние между опорами, м
70
Растягивающее усилие, кН
3,
Механические характеристики:
Стойкость к статическим растягивающим усилиям: 3,5 – 15 кН
Стойкость к динамическим растягивающим усилиям
Более 15%, чем к статическим
Стойкость к раздавливающим усилиям 0,5 кН/см
Минимальный радиус изгиба 20 внешних диаметров кабеля
Массогабаритные характеристики:
Внешний диаметр по тросу 6,8 – 7,8 мм
по кабелю 8,1 – 11,4 мм
Расчетная масса кабеля 98 – 213 кг/км
Климатические характеристики:
Рабочая температура -60°С…+50°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
--
