Алексей Жженов (г. Москва)
Тимофей Носов (г. Саратов)
Цифровой темброблок TDA7кан.) + усилитель TDA7560 (4х77Вт) с управлением от ПК
В среде радио - и автолюбителей есть такие, которые оборудуют своего железного коня (автомобиль) проигрывателями, усилителями, разнообразной акустикой. Есть и такие, которые в качестве центра управления этой системой используют компактные компьютеры (ноутбуки, бэрибоны или вовсе "материнки" на подложке). Подобные решения позволяют снизить бюджет системы, а самое главное, полностью контролировать работу всех компонентов цифровой системы (в т. ч. FM и TV тюнеры, видеопроигрыватель и т. д.). В этой статье рассматривается один из центральных компонентов – цифровой темброблок и усилитель.
Цифровой темброблок представляет собой программно-аппаратный комплекс:
– микроконтроллерный блок управления с аудиопроцессором и узлом сопряжения с ПК по интерфейсу USB;
– компьютерная программа для обеспечения тонких настроек всех (!) режимов работы цифрового темброблока.
Цифровой темброблок собран на популярных и распространенных компонентах: аудиопроцессоре пространственного звучания TDA7313 и четырехканальном усилителе TDA7560. Можно много спорить на предмет достойности этого выбора, однако, с позиции авторов мы заявляем: "эти микросхемы честно и с головой отрабатывает свои деньги; при грамотной обвязке и тонкой настройке вы получите чистый, насыщенный, пространственный звук".

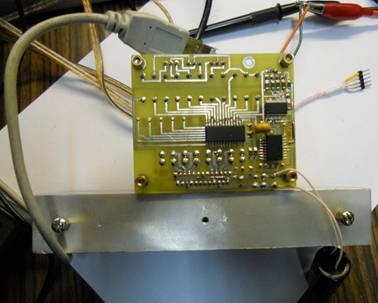

Фотография собранного опытного образца (вид снизу):

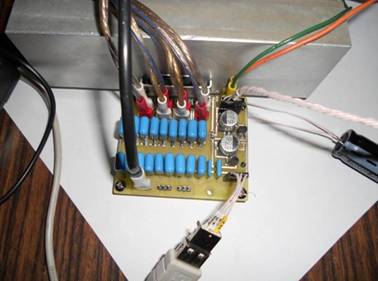

Далее вид сверху:

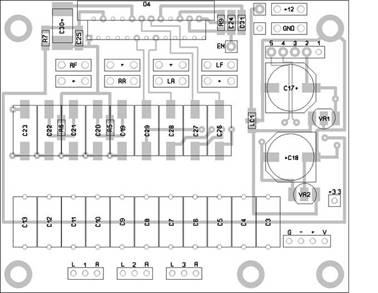

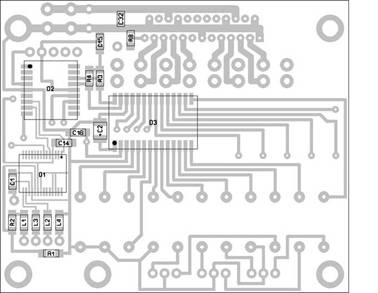

Большое внимание уделено топологии и трассировке печатной платы.

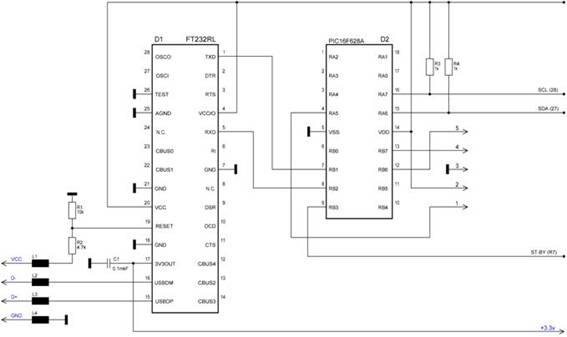

Далее схема устройства (цифровая часть):

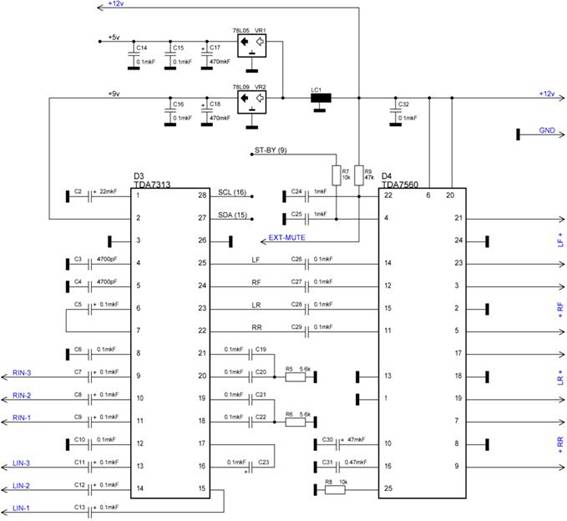

и собственно цифровой темброблок и усилитель:
Для управления этим "хозяйством" написана компьютерная программа AMPControl с интуитивным интерфейсом:
Как видим, обилие настроек не представляет труда для понимания:
– общая громкость (Master volume);
– тембры низкие (Bass);
– тембры высокие (Treble);
– левый фронт (LF);
– правый фронт (RF);
– левый тыл (LR);
– правый тыл (RR);
– выбор одного из трех каналов (Input Selector);
– приглушение (Mute);
– подъем частот по краям (Loudness), функция полезна на низком уровне громкости;
– аппаратная задержка включения усилителя (Delay).
Отдельной фишкой является параметр предусиления темброблока (Gain). Он имеет 4 значения и позволяет получить оптимальную громкость звучания усилителя, в зависимости от уровня воспроизводимой фонограммы. На момент написания этой статьи параметр предусиления другими разработчиками в русскоязычном Интернете либо не использовался, либо не выделялся как актуальный для настройки. Поверьте, этот параметр имеет важное значение.
Программа автоматически сохраняет и загружает последние настройки, может сворачиваться в трэй и не требует инсталляции. Из преимуществ можно выделить возможность назначения сочетания горячих клавиш на любой регулируемый параметр через файл конфигурации Control. ini (в секции [Hot Key]).

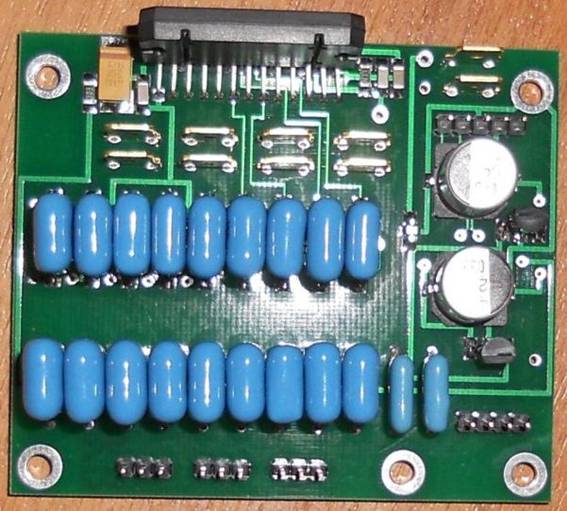

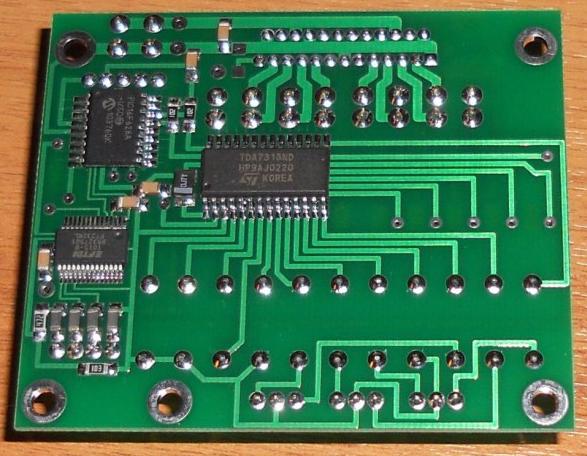

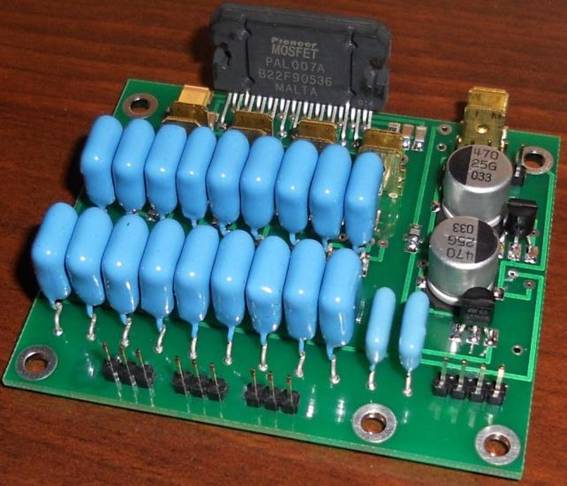

Ниже фотографии образцов плат, сделанных заводским способом.
Файлы:
Печатная плата
Демонстрационная прошивка
Программа управления AMPControl
