* с удлинителем стрелы

ШАССИ

Базовое шасси ……………………….КАМАЗ 53228 (ЕВРО 2)

Колёсная формула ………………………………………... 6 х 6

Двигатель шасси……………..…………………….740

Максимальная мощность двигателя шасси………….

Скорость движения экскаватора…...…………………..60 км/ч

ЭКСКАВАТОРНАЯ УСТАНОВКА

Двигатель установки………………..…………………..Д-245,9

Мощность двигателя установки, кВт(л. с.)…74(100), 100(136)

Давление в гидросистеме, МПа…………………………….. 28

Удельный расход топлива

при экскавации грунта, г/кВт ч………………………

Контрольный расход топлива в транспортном

режиме движения при скорости 60 км/ч, л/100 км ………...30

Габаритные размеры в транспортном положении, мм

-  длина …………………………………………..

-  высота…………………………………………… 4 000

-  ширина……………………………………………2 550

Полная масса, кг ……………….………………………..

Распределение полной массы по осям, кг

-  передняя ось………………………….….……….5 600

-  задняя тележка…………………………. ……..

КАБИНА И РАБОЧЕЕ МЕСТО ОПЕРАТОРА изготовлена из стеклопластика, соответствует стандартам эргономики и промышленного комфорта. Кресло с откидывающимися подлокотниками, регулировкой наклона, подогревом, клееные стекла "триплекс"; открываемое пневмоцилиндрами переднее лобовое стекло; современная шумопоглощающая и виброзащитная обивка; внутреннее освещение; солнцезащитный козырек; поручни и ступеньки для удобного входа в кабину, джойстики BOSCH-REXROTH.

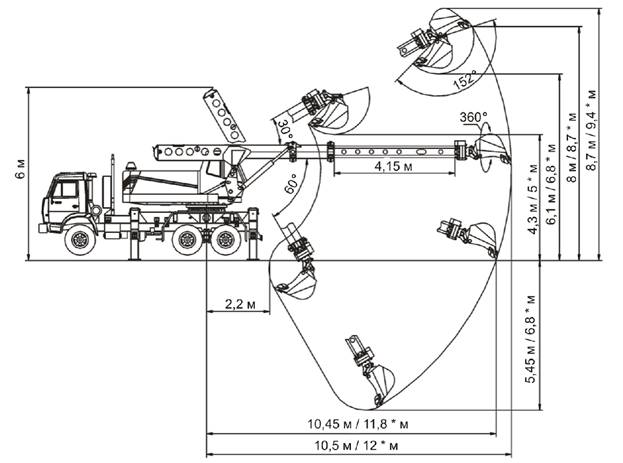

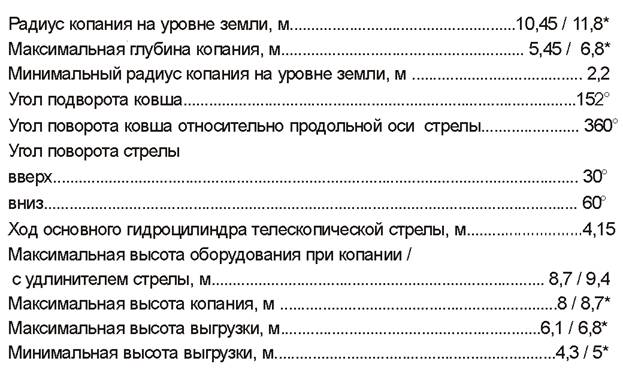

ПАРАМЕТРЫ РАБОТЫ ЭКСКАВАТОРА

Антей-RX

Радиус копания на уровне

земли /с удлинителем стрелы 1,5 м, м………..………10,45/11,8

Максимальная глубина

копания / с удлинителем стрелы 1,5 м, м……...………5,45/ 6,8

Минимальный радиус копания на уровне земли, м…………2,2

Ход телескопической стрелы, м……………..…..…………..4,15

Максимальная высота оборудования

при копании / с удлинителем стрелы, м…………...…….8,7/ 9,4

Максимальная высота

копания / с удлинителем стрелы 1,5 м, м…………...…..…8/ 8,7

Максимальная высота

выгрузки / с удлинителем стрелы 1,5 м, м…………...….6,1/ 6,8

Минимальная высота

выгрузки / с удлинителем стрелы 1,5 м, м …………...…...4,3/ 5

Угол подворота ковша……………………………………….152°

Ротация ковша………………………………………………..360°

ДОПОЛНИТЕЛЬНЫЕ РАБОЧИЕ ОРГАНЫ

Экскавационный ковш основной, м³……………..………….0,63

Экскавационный ковш, м³……………………………………..0,4

Экскавационный ковш облегченный, м³……………………..0,8

Траншейный ковш, м³.………………………...……………. 0,18

Экскавационный ковш с рыхлителем, м³…………………...0,63

Ковш планировочный

Доска планировочная, м……………………………………..2,5/3

Зуб-рыхлитель

Захват

Каток

Удлинитель стрелы, м …………………………………….…..1,5

Кирковщик

Отвал, м …………………………………………………………. 3
