Инструкция по установке Millennium Decking™

Инструкция по установке Millennium Decking™

Торцевые зазоры при укладке доски по длине: в зависимости от внешней температуры воздуха.

	Длина доски
	3,66 м	4,88 м	6,1 м
Выше +15° C	2 мм	3 мм	4 мм
От +5° +18° C	3 мм	4 мм	5 мм
Ниже +5°	4 мм	5 мм	6 мм

УСТАНОВКА НАСТИЛА.

Крепежи и клей

Для облегчения установки Millennium Decking рекомендуется использовать саморезы, подобранные по размеру. Лицевая сторона каждой доски должна быть прикреплена к поддерживающей балке, как описано ниже. Саморезы, применяемые при скреплении 2 досок, которые соединяются над балкой, должны быть немного большего размера. Если саморезы находятся в непосредственной близости к краю доски, необходимо предварительно просверлить отверстия для них. Это делается для того, чтобы избежать расщепление материала. Клей для работы должен быть правильным образом подобранным, необходимо соблюдать температурный режим при работе с клеем. Клей может применяться для накладок, уголков и реек небольшого размера.

Шаг 1 разработка плана.

Форма и вид рисунка при укладке

Настил может быть любой формы и размера (см. рис. 1), а небольшие изменения в геометрии, такие как прямой угол или угол в 45 градусов хорошо смотрятся в сочетании с отделкой стены дома. Хотя, чем сложнее конструкция, тем более трудоемкой становится ее установка, и тем больше требуется материалов. От выбранной геометрии зависит форма поддерживающих перекладин и балок. Всегда необходимо проверять, чтобы все детали подходили друг к другу.

Несущие конструкции и ступени

Millennium Decking не должен использоваться для создания систем несущих конструкций (поддерживающих балок) в установке как настилов, так и ступеней.

Вырезы

Тяжелые предметы, такие, как например, бочка с водой, можно устанавливать на настил в том случае, если несущая конструкция укреплена и сможет выдкржать такой вес. Также тяжелые предметы можно устанавливать на бетонной плите/земле, а настил строится вокруг. Вокруг деревьев и камней, встречающихся на пути, настил можно вырезать. Если Вы делаете вырез вокруг дерева, обязательно оставляйте место для его роста. Около все предметов оставляйте зазор 5 - 6,5 мм, для того, чтобы настил мог свободно разбухать и сокращаться при изменении температуры и влажности.

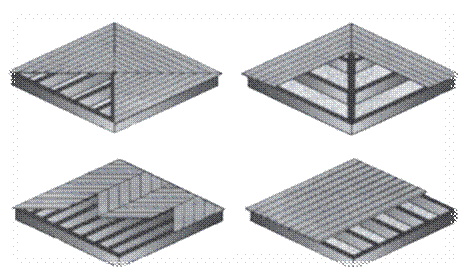

Рисунок 1: пример установки Millennium Decking

Шаг 2 Начало установки.

Millennium Decking нужно устанавливать от стены и до бордюра.

При использовании стандартной накладки на обрезе настила

1. Измерьте ширину настила (см. рис. 2), полученная величина нужна для определения количества материала, необходимого для укладки 1 листа настила.

Рисунок 1: измерение ширины настила

2. Из этой величины отнимите около 152,4 мм. продолжайте вычитать 152,4 мм, пока результата не станет меньше 152,4 мм. Полученный результат – это ширина, которую необходимо удалить со стороны «языка» первого листа настила (включая ширину языка). См. рис. 3(а).

При использовании U-образной или L-образной накладки на конце настила

1. Перейти к следующему шагу

2. Отпилите «язык» у первой планки. При необходимости, начальная планка может быть установлена и с «языком». Но при этом контакт с основанием уменьшается. См. рис. 3(в).

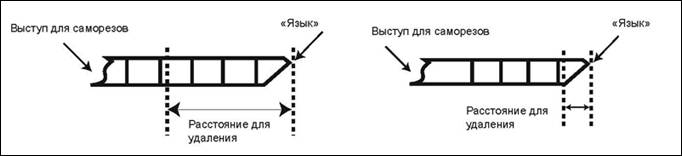

Рисунок 3(а): первая доска Рисунок 3(в): первая доска

3. Установите начальную планку Millennium Decking. Предварительно необходимо нанести клей вдоль

поперечной балки основания (см. рис. 4). Также для крепежа первой планки можно использовать само-

резы. Нужно помнить, что первую планку необходимо крепить к каждой балке основания. При установке

крепежа близко к краю балки, нужно сначала просверлить отверстия во избежание раскола материала.

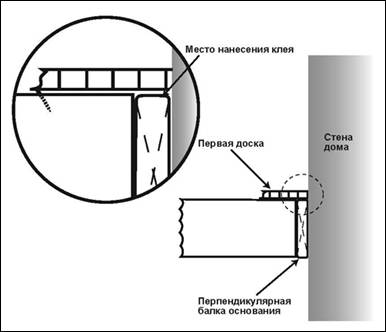

Рисунок 4: установка первой доски Millennium Decking

Шаг 3 Установка следующих планок.

Поместите «язык» в вырез начальной планки (см. рис. 5). Не забывайте о том, что начальную планку необходимо прикрепить к каждой перекладине основания с помощью саморезов.

Рисунок 5: установка второго ряда настила

Шаг 4 Завершение установки.

Повторите шаг 3 для установки оставшихся планок.

При использовании стандартной накладки на обрезе настила

Если все измерения были сделаны правильно, то последняя планка должна выступать на 1-2 мм. нанесите клей на верхнюю часть последней несущей балки и с помощью саморезов прикрепите последнюю балку. См. рис. 6 (а). Обрезанную часть Millennium Decking устанавливают таким образом, чтобы она была отрезанной стороной внутрь настила. Для этого шляпки саморезов необходимо отзенковать. Во избежание растрескивания материала, при зенковании не нужно прилагать большого усилия.

При использовании U-образной или L-образной накладки на конце настила

Вырез последней планки настила должен быть сделан в соответствии с U-образной или L-образной накладкой. Для того, чтобы U-образная накладка плотно обхватывала последнюю планку, необходим минимальный выступ 1-2 см. См. рис 6 (в). L-образную накладку можно устанавливать вровень с кромкой, но необходимо сделать выступ хотя бы 0,3-0,5 см и подогнать под рейку Millennium Decking. Соедините планки с помощью клея. Если это возможно, предварительно просверлите отверстия и установите крепеж с нижней стороны.

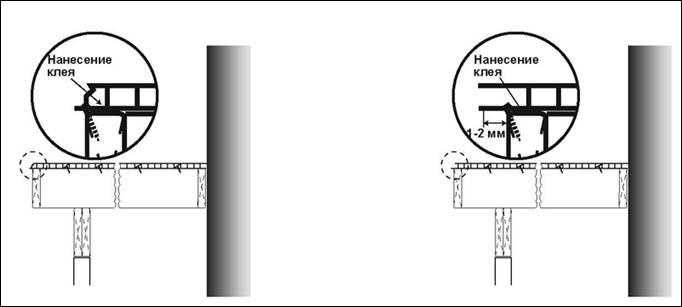

Рисунок 6(а): окончательная установка Рисунок 7(а): установка стандартной накладки

Шаг 5 Отделка кромки.

При использовании стандартной накладки на обрезе настила

Вырежьте аккуратные части по длине. Нанесите клей вдоль выступа для того, чтобы сделать более прочным скрепление. См. рис. 7 (а).

При использовании U-образной или L-образной накладки на конце настила

Отрежьте накладку необходимой длины. См. рис. 8.Промажьте клеем верхнюю и нижнюю поверхности накладки и приклейте ее. Установите накладку, начиная с одного конца и по направлению к противоположному. См. рис. 7 (в). Если Вы выбираете такие виды накладок, на углах их необходимо скашивать под 45 градусов.

Рисунок 7(в): установка U-образной Рисунок 6(в): окончательная установка

Шаг 6 Установка реек.

Рейка Millennium Decking устанавливается распилом вверх, при установке используется клей. Изделие

необходимо фиксировать, пока клей не высохнет. Если фиксирование невозможно, просверлите малень-

кие направляющие отверстия и используйте саморезы небольшого размера.

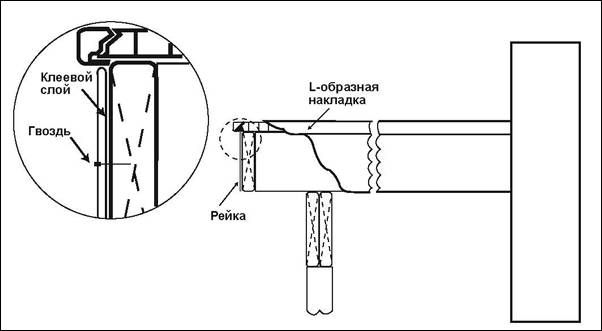

Рисунок 8: отделка кромок Рисунок 9: рейка Millennium Decking

с использованием L-образной

накладки

Рисунок 8: отделка кромок с использованием U - или L-образной накладки

УСТАНОВКА ЛЕСТНИЦ.

Шаг 1 разработка плана.

Ступени, изготовленные из Millennum Decking должны быть не меньше 30,48 см по ширине в их центральной части.

Пожалуйста, внимательно прочитайте инструкцию, чтобы понять, как соединять детали друг с другом.

Сборка ступеней лестницы происходит следующим образом: При измерении ширины ступеней прибавляйте с каждого конца выступы, для того, чтобы можно было присоединить L - или U-образную накладку. При использовании U-образной накладки и рейки добавляйте как минимум 3 см. При использовании L-образной накладки - как минимум 0,5 см.

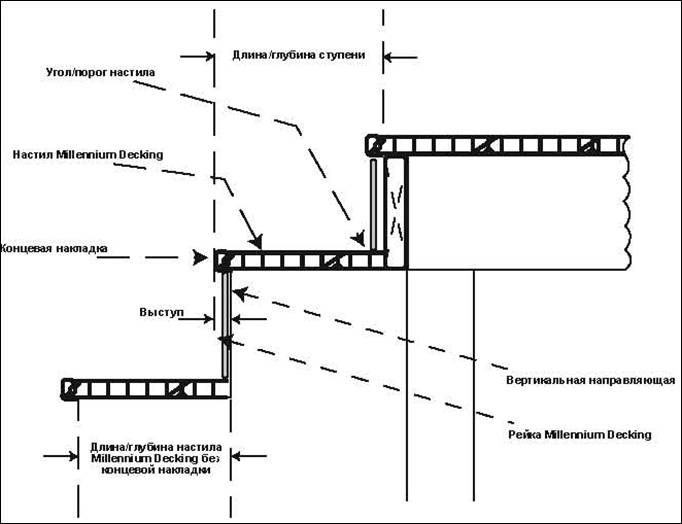

Рисунок 1: расположение ступеней

Шаг 2 подготовка первой планки.

Для того, чтобы правильно определить величину высупа, ширину планки, возможно придется уменьшить с задней стороны. Для того, чтобы определить, сколько необходимо срезать, следуйте инструкциям:

1. Измерьте глубину/ширину ступени

2. От полученного результата отнимите 15,24 см

3. Продолжайте вычитать, пока величина не станет меньше 15,24 см. Полученный результат - ширина, которую нужно убрать со стороны «языка» начальной планки (включая ширину языка). См. рис. 2.

Рисунок 1: удаляемая часть

Шаг 3 подгонка готовых ступеней.

Без использования клея и других крепежей соберите начальную планку и все остальные части будущей лестницы для того, чтобы определить, правильно ли подобраны детали.

Не устанавливайте концевую накладку на незавершенное изделие. Потом ее очень трудно будет удалить.

Шаг 4 Установка начальной планки.

Используя подходящие по размеру саморезы, прикрепите начальную планку к каждой балке несущей конструкции, как показано на рис. 3. Во избежание раскалывания материала, сделайте отверстия в пределах 5 см от краев Материала, перед тем, как крепить саморезы.

Рисунок 3: начальная планка

Шаг 5 Установка остальных планок.

Нанесите немного клея в паз начальной планки. Установите планку на место и слегка надавите на нее для полного скрепления, как показано на рис. 4.Затем прикрепите планку с помощью подходящих по размеру саморезов. Зенковку шляпок необходимо делать на каждой внешней планке, на которой будет установлена концевая накладка.

Рисунок 4: установка планок ступеней

Шаг 6 Установка концевой накладки.

Нанесите немного клея на накладку. Для выравнивания концевой накладки можно использовать резиновый молоток. Но, ни в коем случае, не металлический, так Вы можете повредить накладку. Присоединение накладки должно происходить, как указано на рис. 5. От А к В.

Рисунок 5:концевая накладка Рисунок 6: установка концевой накладки

Шаг 7 Установка остальных ступеней.

Для остальных ступеней лестницы повторите шаги 1-6.

Шаг 8 Установка реек.

1. Измерьте необходимую высоту.

2. Обрежьте рейку по высоте.

3. Установите рейку с помощью клея, фиксируя ее, пока клей не высохнет. См. рис. 7. Если фиксирование невозможно, просверлите небольшие отверстия и используйте гвозди/саморезы небольшого размера.

4. Повторите операции 1-3 для каждого подъема.

Рисунок 7: декоративная рейка

Шаг 9 Установка боковых накладок.

Установите U - или L-образную накладку с каждой стороны ступеней, как показано на рис. 8. при установке используйте клей или небольшие саморезы, отверстия для которых необходимо просверлить заранее.

Уход и чистка.

Для уборки можно использовать мягкие моющие средства. Масляные пятна хорошо удаляются раствором TSP (фосфат натрия). Трудноудаляемые пятна и «ожоги» удаляются с помощью шкурки (легкой зачистки). Несмотря на то, что настил устойчив к воде и основная масса воды будет стекать по поверхности, имейте ввиду, что в системе не предусмотрена защита от воды.
