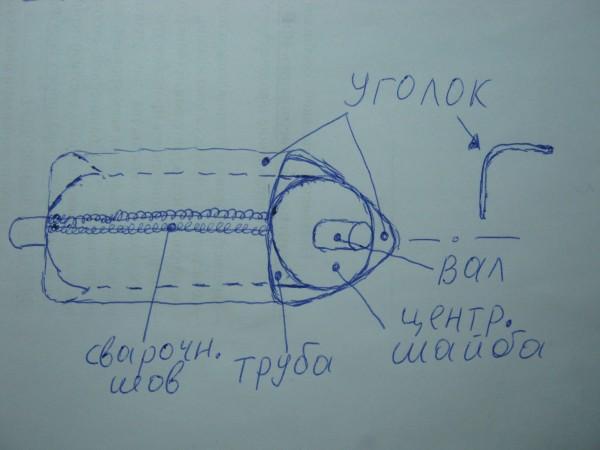

По поводу битера пока могу только описать как делал, я новичек в комьютере и пока просто напросто мало что умею, да и подсказать не кому. При изготовлении биттера брал трубу на 100 мм длиной по ширине захвата копалки. Внутрь вставлял вал с центрующими фланцами, по краям приваривал трубу к фланцам. Далее отрезал три куска уголка длиной по длине трубы. Ширина полки 60-65мм, уголок брал не горячего проката-с острым углом, а холодного с тупым углом,-типа того как на швеллере рамы от грузового автомобиля. Уголки равномерно распределил по окружности трубы и приварил, сачала прихватками-затем сплошным швом. В итоге если смотреть на вал с торца получился равносторонний треугольник с шириной стороны около 17 сантиметров.
Вот, по вашему описанию попытался изобразить для наглядности.
·
__________________
Движение-жизнь!
Я ЗА КПРФ!
Второй трактор здесь... http://*****/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/145013
Верх
· ответить
·
· quote
Thu, 07/04/2:01
#381
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
АНДРЕЙ 32.все совершенно точно, внутри трубы, на валу стоят еще два центрующих фланца для дополнительной жесткости. Фланцы внутри прихвачены только к валу. Уголки с торцов также заварены, что-бы не набивалась внутрь земля и тем не нарушался сильно баланс. Все сварочные швы зашлифованы болгаркой со шлифовальным диском.
Хотите верьте-хотите нет, но на первой копалке за 5 лет эксплуатации на биттере даже краска до конца не стерлась. Очень много было скептиков, которые не верили, что вал не портит картошку, не раз подходили на огороды - щупали картошку-вроде цела, но все равно тень недоверия,-как хранится будет неизвестно. Когда узнали, что от первой копалки избавился-тут уж во весь голос запричитали-ну вот, говорили-же. А когда через месяц увидели, что новую сделал точно такую-же, тут уж стали репу чесать.
Верх
· ответить
·
· quote
Thu, 07/04/2:22
#383
Андрей32
Консультант портала по самодельной технике
БРАСОВСКИЙ РАЙОН, БРЯНСКАЯ ОБЛ.
Блог
Был: 2 дня 9 часов назад
Зарегистрирован:29.10.2009
Сообщения: 4589
Отправить ЛС
"Александр 70" wrote:
и тем не нарушался сильно баланс
Александр, если это может повлиять на баланс, то, это наводит на мысль, что обороты на битере не малые. Сколько примерно? И куда вращается битер, поток пласта "пинает" вдогонку, или встречно?
__________________
Движение-жизнь!
Я ЗА КПРФ!
Второй трактор здесь... http://*****/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/145013
Верх
· ответить
·
· quote
Thu, 07/04/2:39
#384
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
Пласт пинает вдогонку. Угловой редуктор у меня стоит с передаточным 1-1.На биттер подаются слегка уменьшенные обороты, точное число зубов на звездочках по памяти не помню. Если с вома трактора выходит 540 об. м-то на биттере приблизительно 480.Снег растает я Вам сообщу точные данные.
Верх
· ответить
·
· quote
Thu, 07/04/2:54
#385
Андрей32
Консультант портала по самодельной технике
БРАСОВСКИЙ РАЙОН, БРЯНСКАЯ ОБЛ.
Блог
Был: 2 дня 9 часов назад
Зарегистрирован:29.10.2009
Сообщения: 4589
Отправить ЛС
"Александр 70" wrote:
.Снег растает я Вам сообщу точные данные.
Будем ждать. Скорее бы уже дотаял. У нас сегодня еще с ночи дождь зарядил, почти до обеда брызгал, я пока до работы добрался---почти насквозь промок. Зато в городе от снега остаются одни воспоминания, а вот в селе еще лежит, особенно в лесу. Никак не дает он заниматься сокозаготовкой, а пора уже...
__________________
Движение-жизнь!
Я ЗА КПРФ!
Второй трактор здесь... http://*****/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/145013
Верх
· ответить
·
· quote
Пт, 08/04/2:20
#386
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
Сейчас пойду попробую откопать хотя-бы одну сторону со стороны щитков, что-бы открыть их и уточнить насчет звездочек. Техника у меня стоит в довольно узком проулке, рядом дорожка, которую всю зиму приходилось чистить, снег при этом приходится кидать на технику. У нас только сейчас пошел дождь, пока не большой.
Верх
· ответить
·
· quote
Пт, 08/04/2:12
#387
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС

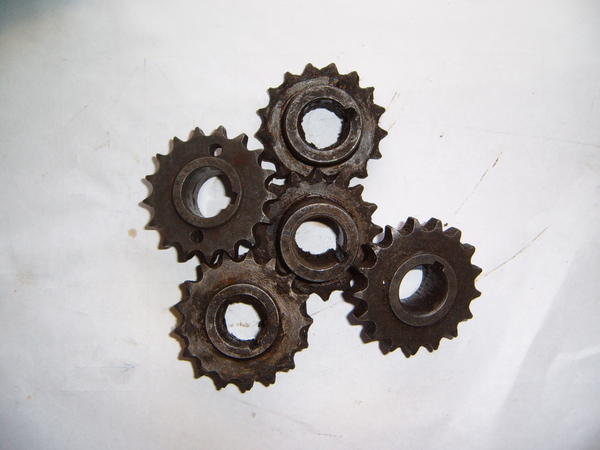

Ну вот, откопал. Снег так напресовался, что чуть-чуть помягче льда. На ведущем валу от редуктора стоят две звездочки, на привод биттера и транспортера. Ведущая звездочка биттера Z 12,-ведомая на биттере Z18. Ведущая звездочка транспортера Z 15,-ведомая на транспортере Z 36.Зведочки и роликовые цепи шагом 24.
Верх
· ответить
·
· quote
Пт, 08/04/2:14
#388
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС

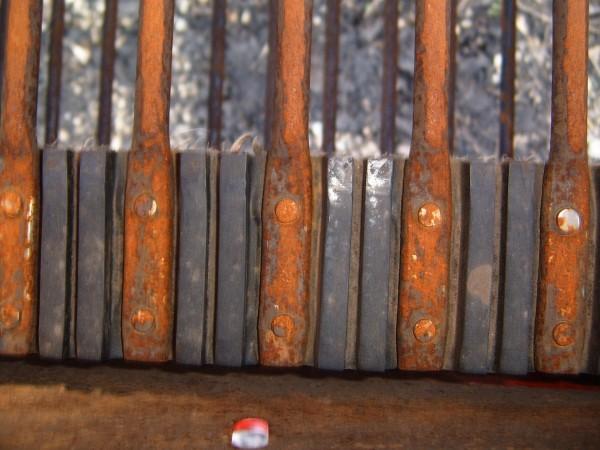

АНДРЕЙ 32.Ваша идея по поводу использования на пальчиковой горке полос транспортерной ленты через переходные уголки или скорее всего пластины мне кажется очень даже работоспособной.
Нарезать транспортерную ленту на полосы шириной по пять сантиметров, взять стальную полосовку на 20 миллиметров, порезать ее на куски равные ширине транспортера-основы, насверлить в полосовке отверстий для крепления транспортерных лент. Растелить транспортер-основу горизонтально и приварить куски полосовок на ребро к прутам основы, но думаю не строго вертикально а под небольшим углом наклона в сторону движения транспортера, это для того, что-бы картошка попадала не на ребро транспортерной ленты а как-бы с легка в затылок. Транспортер-основу надо подобрать с таким шагом прутов, что-бы растояние между лентами было около трех сантиметров, думаю еще для лучшего зацепления растительных остатков по краям полос пробить полукруглые отверстия, пробойником-типа того, что применяется для вырубки ружейных пыжей, и разместить эти отверстия в шахматном порядке по всему рабочему полотну.
Верх
· ответить
·
· quote
Пт, 08/04/2:57
#389
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 11 часов назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
АНАТОЛИЙ
Скажите, а на вальцах есть нагрузка? Я ломаю голову из чего их можно сделать в домашних условиях.12 заготовок на 80 мм, такой длины из метала для меня найти просто не реально, из текстолита, пластмассы также. Как Вы думаете, если их изготовить из какой нибудь твердой породы дерева, зашлифовать и покрасить-выдержут ли?

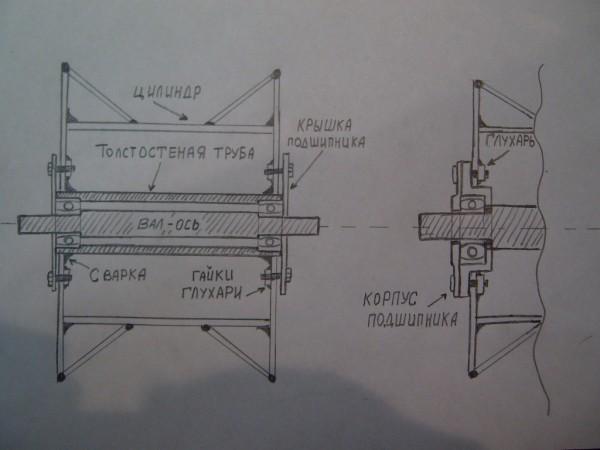

Изготовить каток-комкодавитель можно следующим образом. Подшипники, размером не меньше 205-по опыту АРКАДИЯ КОРЖА, должны быть установлены, по моему мнению, внутри катка. Так как каток в процессе эксплуатации будет регулироваться по горизонтали и вертикали, при этом возможен момент, когда его ось будет находится между отрезными дисками, установка внешних подшипников в этом случае не возможна. Размеры катков АНДРЕЙ ЛЕКС и АРКАДИЙ КОРЖ давали разные, так, что размеры своего катка каждый определит сам. Самый простой вариант, это подобрать с какой нибудь техники корпуса подшипников с фланцевым креплением. В боковых дисках прорезаются установочные отверстия под корпуса подшипников, с внутренней стороны привариваются гайки для крепления. Далее между боковыми дисками приваривается цилиндр, диаметром равным диаметру средней части и длинной равной длине катка. Далее в зависимости от выбранной конструкции, от боковых дисков к центру или оставляя среднюю часть катка цилиндрической, для получения конуса привариваются вырезанные из металла и прогнутые выкройки сегментов. Здесь можно использовать программу предложенную ВАЛЬТЕРОМ, лично я, подобные заготовки выкраиваю сначала из картона, подгоняю, а затем переношу на металл. Для экономии металла и простоты работы, каждый конус можно изготовить из двух сегментов. У кого есть токарные возможности, подшипники можно посадить в проточенные для них посадочные места, в подходящей по размеру, толстостенной трубе. Затем к этой трубе приварить два боковых диска, далее порядок изготовления такой же. Толщина металла должна быть не менее 3 мм.
·
Верх

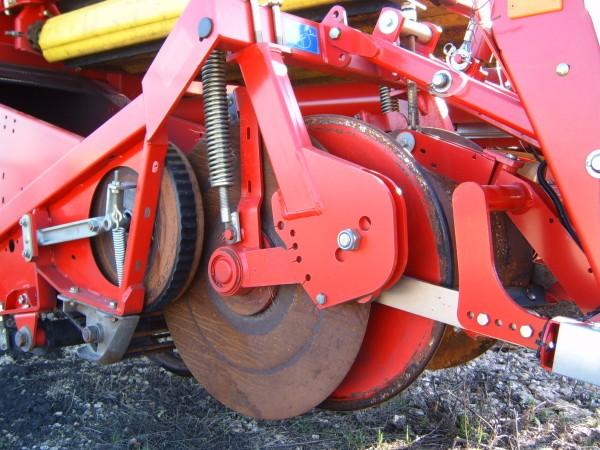

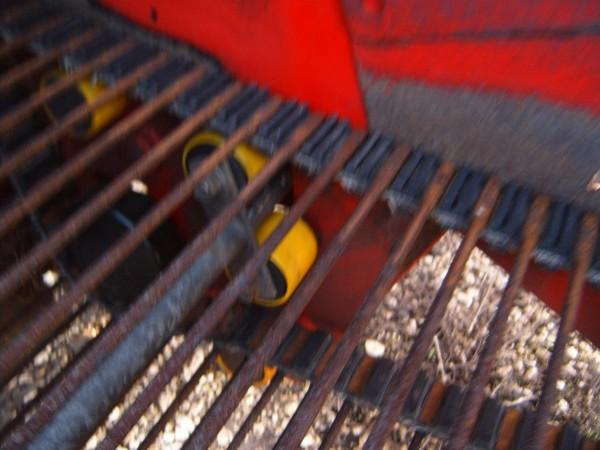

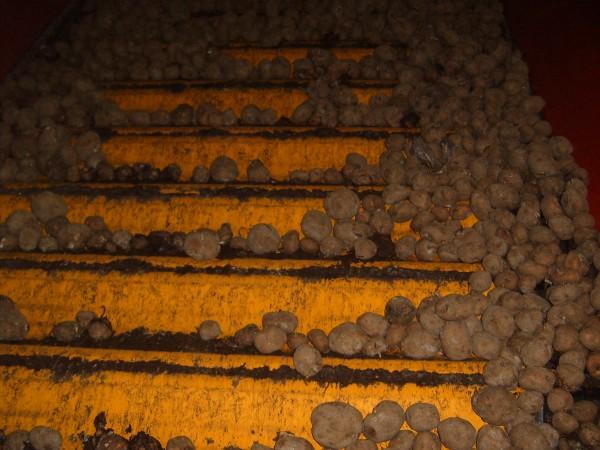

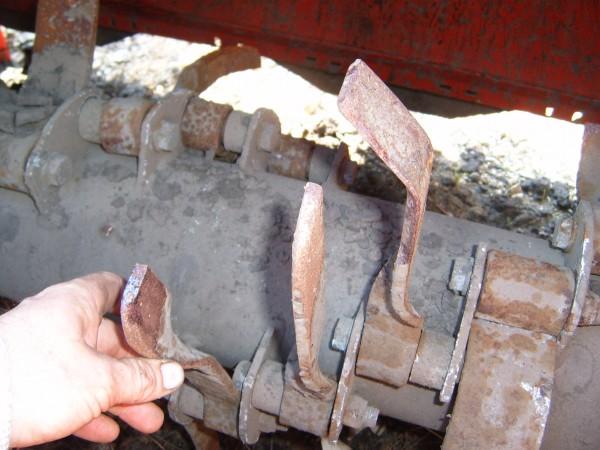

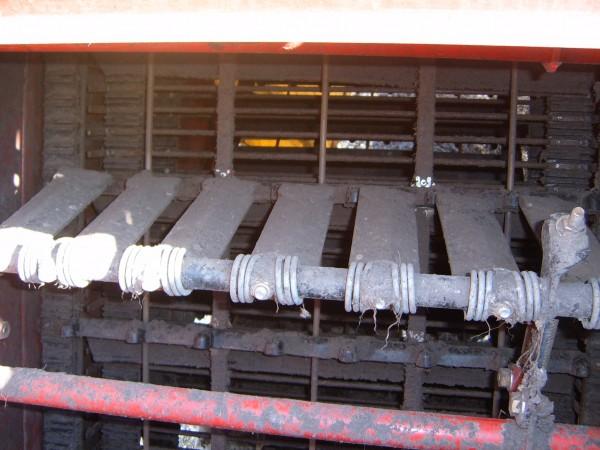

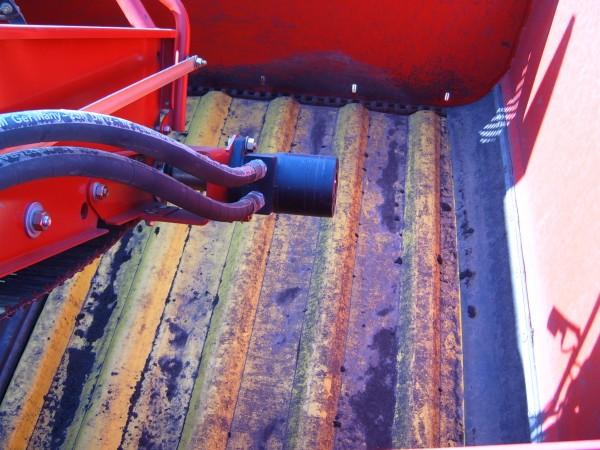

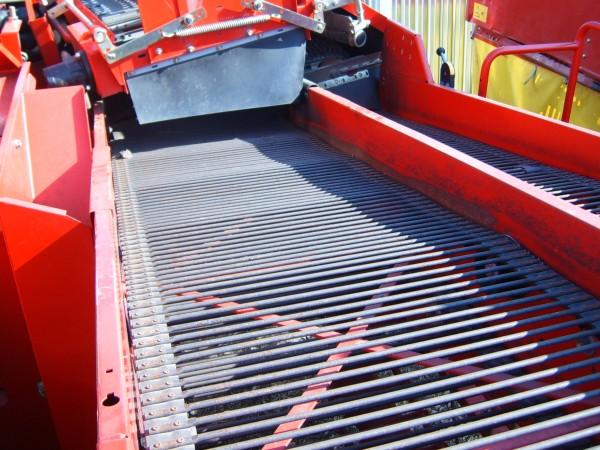

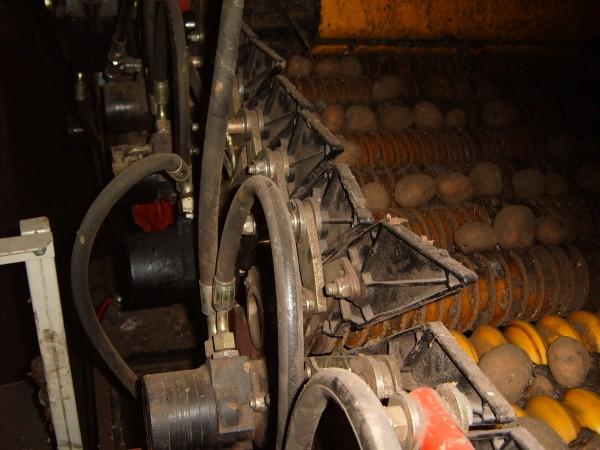

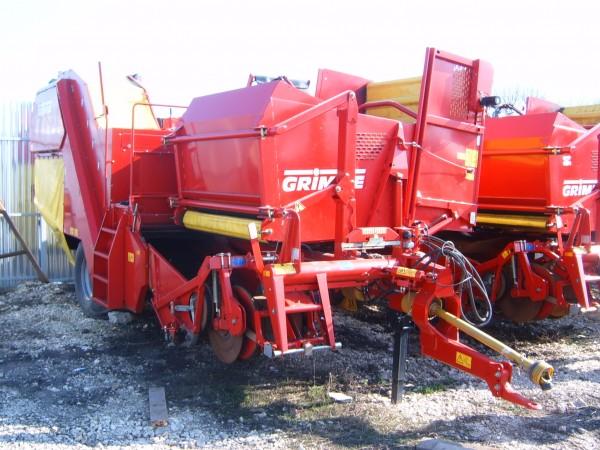

Привет Анатолий Началась горячая пора-задница в мыле! Весну ждали-ждали и она, как всегда, неожиданно пришла. Я уже писал, что рядом появились немецкие комбайны, сегодня ездил по делам в Липецкую область, на обратном пути заехал-посмотрел. Фотик был с собой, жаль, что не все снимки получились, солнце помешало, некоторые засветило. Комбайн фирмы Гримме, я так поняЛ, что именно о этой модели рассказывал АНДРЕЙ ЛЕКС, он писал, что видел их в работе под Киевом. Не все там можно снять, так как весь комбайн закрыт щитками, которые прикручены болтами. Ничего особо выдающегося там я не увидел. Преимущество в том, что каждый транспортер приводится отдельным гидроматором. От вала отбора мощности приводится в действие мощный масляной насос, а от него через регуляторы гидроматоры. Эта система позваляет изменять обороты на каждом транспортере и в зависимости от условий оперативно подстраивать. Некоторые размеры снял. Каток-диаметр наибольший 61см, диаметр средней части 35см, ширина средней части 16см, ширина самого катка 41см. Диаметр отрезного диска 66см, расстояние между дисками 54см, зазор между катком и отрезным диском 6 см. Механизатор пояснил, что как будет копать комбайн, зависит от установки катка и отрезных дисков. Первый транспортер сделан на резиновой основе, пруты металлические-не обрезиненные, рабочая длина транспортера 210см, ширина 73см, расстояние между прутками 30мм. В передней части, возле ножей, транспортер прижимается к основным роликам, на которых он натянут, сверху двумя металлическими обрезиненными роликами диаметром 40см. Удаление ботвы при помощи редкопруткового транспортера. Транспортер на фото, с длинными резиновыми пальцами, установлен сверху, под углом над пересечением поперечного транспортера и переборочного стола, он перетаскивает картофель на переборочный стол, на переборочном транспортере установлены металлические, не обрезиненные пруты, с очень маленьким расстоянием между ними, через него точно ничего не просыпается. Также выкладываю фото ножей на мульчирователе, остальные засвечены. Также показали мне их сортировки, у них их две, они точно такие же как на видео выложенном Hunter1 в 455 сообщении, http://www. /watch? v=souWJnBvxsY&feature=related К вопросу о хранении картофеля, картофель хранится плохо, с осени и до сих пор они его постоянно сортируют по кругу, сортировки сортируют хорошо, я сам не много понаблюдал за процессом. В качестве приводов везде гидроматоры. Валы стоят двух типов-со спиральным ребром и подобные тем, что у АНАТОЛИЯ. Сделаны они из пластмассы. Вот их размеры, со спиральным ребром-диаметр максимальный110мм, минимальный 80мм, шаг спирали 25мм, толщина ребра спирали 3мм. Максимальный диаметр вала подобного вальцу АНАТОЛИЯ, также 110мм и минимальный 80мм, расстояние между верхом ребер 50мм.
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
Верх

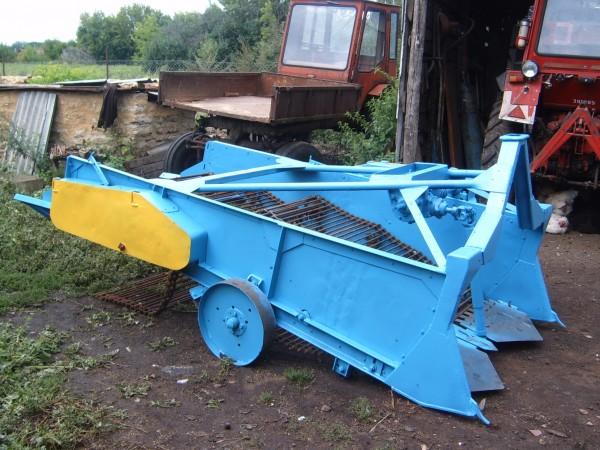

Наконец то сегодня, доделал самодельный аналог промышленной картофелекопалки на заказ.
·

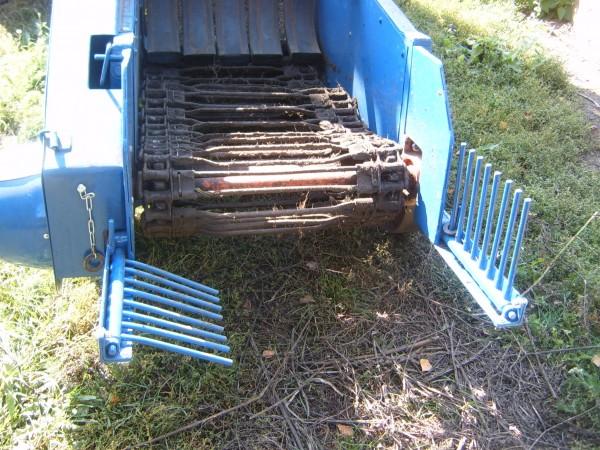

Сегодня испытал свою однорядку, вернее изменения установленные на ней-нож, резиновую штору и заузители. Впечатление пока очень даже не плохое. На одном фото видно структуру земли без шторы, с одними встряхивателями и на другом фото, с опущенной шторой. Конечно надо испытать на разной земле и по степени влажности и по составу. Еще один положительный момент в том, что почти вся ботва оказалась оторванной от картошки. Заузители, по опыту работы с двухрядкой, когда их приходилось, взависимости от бурьянов на огородах, то откручивать, то прикручивать, на однорядке сделал откидывающимися. К следующему сезону также переделаю и на двухрядке. Мое мнение-шторы на комбайне нужны, резина применяемая на них, взята с бандажей колес.
·
·
·
Верх
"Rayzer" wrote:
не смог найти видео его работы
В этой теме, на 9 странице в 269 посту, Яуген давал ссылку на видео работы Карлика, В 270 и далее постах приведены недостатки этого комбайна.
Выложите пожалуйста, интересно. По поводу резинового катка, я думаю установить его между резиновыми шторами на первом транспортере, не делать пропуск всей массы между двумя резиновыми катками а сделать так, что бы он на наклонных тягах опускался на транспортер, прижим его должен быть не жестким а подпружиненным. Я не предлагаю удлиннять комбайн, а предлагаю сделать сверху сепарирующих элементов дополнительные опции, которые в случае не надобности легко можно убрать.
У меня работа по изготовлению карусели стоит на месте-нет места. ЯКОВ, посмотрите страницу 11 этой темы, там, в 313 посту, АНАТОЛИЙ. выкладывал фото САМРО-ЮНИОР, и предлагал идею о способе изготовления одноосной карусели.
HANTER1,Вы не помните, кто автор снимков самодельных креплений ножа из культиваторных стоек, там. у него, нет поддерживающих звездочек для обвода транспортера, а вместо них приделаны кажется резиновые башмаки, у транспортера вес приличный, интересно как они ходят.
Верх
· ответить
·
· quote
Пт, 02/12/2:16
#1619
Яков 1961
Зазеркалье
Блог
Был: 1 час 8 мин. назад
Зарегистрирован:16.09.2011
Сообщения: 323
Отправить ЛС
Александр 70 wrote:
"ROW111" wrote:
планы эти вовсе не на комбайн направлены
Вот - вот, а меня стройка замахала. Карусель сделаю, главное что бы здоровье не подвело, просто сначала надо станок гибочный сделать, а здесь проблема с роликами. Можно, если только для карусели. станок не делать, но мне он нужен сам по себе. У меня три гаража. а варить ни где нельзя-пол деревянный-делал как лучше для автомобиля.
Александр какой станок планируете, гнутые трубы тоже нужны, и не только на карусель. Надо делать котел для водяного отопления. Если сделать станок просто из трех роликов будет ли он работать.
Верх
· ответить
·
· quote
Пт, 02/12/2:13
#1620
Hunter1
Moldova
Блог
Был: 14 часов 54 мин. назад
Зарегистрирован:02.11.2009
Сообщения: 1555
Отправить ЛС
"Александр 70" wrote:
HANTER1,Вы не помните
Автора не помню но можно поискать в теме по Т-16. Копалка изготовлена под Т-16. Про резиновые башмаки автор писал что ходят нормально.
·
"Яков 1961" wrote:
Александр а вы не присматривались к задним ступицам переднеприводных авто - они крепко сделаны, небольшие да и рычаг можно использовать. вполне выдержат отрезной диск.
Они более громоздкие чем передние с классики. Передние с Жигулей-классики я давно использую во многих самоделках, покупаю их на авторазборках, стоит у нас одна 250 рублей. Отворачиваете лишнее, срезаете болгаркой отливы и у вас получается ступица с ровной площадкой в основании, в этой площадке есть четыре заводских отверстия через которые она крепится к агрегату. Преимущество этих ступиц еще и в том, что тормозной диск крепится на ней через пластину - проставку, в которой есть нужные отверстия для болтов. Проставка сделана из стали, поэтому я ее использую как ответная часть на колесе. Родовые колеса не использую, мне нравятся металлические, чистик на них сделал и забыл про них, ни резина не спускает, ни репается. Может Вы все это знаете, это для тех кому может будет нужно. На отрезные диски желательно найти бы подобные, но покороче, что бы рычаг не отходил далеко, а то не удобно будет делать крепления к корпусу. Вчера мне позвонил земляк, с нашей области, он просматривал нашу ветку и подсказал, что в Орле, на одной базе видел образцы дисков, в том числе больших ровных отрезных. Надо эту тему пробить.
"Вальтер." wrote:
Когда я первый раз увидел его на фото в снаряжённом положении, то почему то сразу вспомнилось про идею комбайна на базе Т-16.
http://www. /watch? v=tiYeq7BCBkI
Интерессный комбайн, с одной стороны громоздкий, а с другой копает в сырую погоду, не плохо отделяется ботва, причем в основном на первом, нижнем ботвоудалителе. Идей можно подсмотреть.
"Вальтер." wrote:
Александр, что там для Вас показалось интересным?
Комбайн полностью своеобразный, они задумали и создали нечто принципиально отличающееся от основной массы конструкций комбайнов. Мне понравились ботвоудалители, я видел, что картофель там перескакивает и мне, наверное показалось, что валики вращаются в другую сторону. Ботвоудалитель компактный, эту конструкцию можно использовать как дополнительную на своих самоделках. Понравился подкапывающий узел, не совсем мне понятно, гладкий сферический диск имеет свой привод или нет, но тем не менее ,работает он хорошо, отрезной диск совмещен с опорным колесом, легко и удобно регулируется заглубление, что нам было продемонстрировано. Понравился двойной успокоитель при выгрузке, кстати у АГРОНОМА тоже не плохо решен этот вопрос. По поводу роликов в конце или начале переборочного стола думаю, что подобную опцию можно сделать и себе, не совсем я понял как лучше их работа, где то они вращаются все в одну сторону, а где то навстречу друг другу. Да и чисто с конструктивной точки зрения некоторые привода сделаны интересно.
Просматривая вот это видео, http://www. /watch? v=akAVcH91S1o&feature=related я подумал, что на этом комбайне есть возможность установить еще один пальцевый ботвоудалитель в комплекте с отбойным валиком в конце поперечного транспортера, пальцев поставить не три, а больше, так как картофель идет уже чистый. Качество очистки должно быть лучше.
"Яуген" wrote:
А мне чёто в последнее время не очень нравится данный ботвоуловитель, могу канечно ошибатся, но он хорошо работает на длинных остатках растительности и ботвы, по-этому наверное сколько не просматривал видео с данной канструкциияй проктически везде капают не сбивавши ботву и сорняк, после измельчителя наверное данная система работает слаба, хотя хорошо измельчонная масса не плохо проваливается и через сам транспартёр
Я согласен с Вами, мелкая наверное будет хуже удалятся, но себе, первым ботвоудалителем сделаю именно такой, у некоторых бурьянов в земле остаются длинные корни, думаю на них должно срабатывать, тем более, что такая система много места не занимает, а основная надежда на роликовый сепаратор, нечто среднее между системой, предложенной ХАНТЕРОМ и той что изготовил АГРОНОМ. Пока склоняюсь к тому, что ролики должны быть как у ХАНТЕРА, но кортофель пусть движется не поперек а вдоль, как у АГРОНОМА.
Верх
· ответить
·
· quote
Ср, 14/12/2:19
#1853
Яуген
г. Борисов
Блог
Был: 15 часов 19 мин. назад
Зарегистрирован:28.09.2009
Сообщения: 4471
Отправить ЛС
"Александр 70" wrote:
Я согласен с Вами, мелкая наверное будет хуже удалятся, но себе, первым ботвоудалителем сделаю именно такой, у некоторых бурьянов в земле остаются длинные корни, думаю на них должно срабатывать, тем более, что такая система много места не занимает, а основная надежда на роликовый сепаратор, нечто среднее между системой, предложенной ХАНТЕРОМ и той что изготовил АГРОНОМ. Пока склоняюсь к тому, что ролики должны быть как у ХАНТЕРА, но кортофель пусть движется не поперек а вдоль, как у АГРОНОМА.
Пока полностью не определился, но скорей всего такой же буду делоть, как ни как подкупает сваей простотой, единственной вапрос остался чем согнать картошку в одну сторону, все эти счетки в том числе подвижные мало эфективны, в работе понравились метёлки как на лидском, некаторую часть комков земли растерают, картошку довольно хорошо сводят в сторону, а камни так как тежелее проходят под ней, только с чего бы её такую снять или как сделоть остоётся вапросам
Александр 70 wrote:
Просматривая вот это видео,http://www. /watch? v=akAVcH91S1o&feature=related я подумал, что на этом комбайне есть возможность установить еще один пальцевый ботвоудалитель в комплекте с отбойным валиком в конце поперечного транспортера, пальцев поставить не три, а больше, так как картофель идет уже чистый. Качество очистки должно быть лучше.
Совершенно аналогичные мысли были и у меня. И одного бездельника можно было бы ликвидировать.
"Яуген" wrote:
в работе понравились метёлки как на лидском, некаторую часть комков земли растерают, картошку довольно хорошо сводят в сторону, а камни так как тежелее проходят под ней, только с чего бы её такую снять или как сделоть остоётся вапросам
Как работают такие щетки я не видел, но где то ,не давно, по моему в статье, которую предоставлял ХАНТЕР, было описание этих щеток и заключение. что работают они действительно лучше и чище. Самому сделать мне кажется можно, надо подумать. Как думаете, в качестве щетины пойдет леска с бензокос?
Посмотрите вот это видео http://www. /watch? v=l0_DCJOVGeE&feature=related На одной минуте ровно показана какая то штора из натянутых нитей или лески, так же виден двойной роликовый сепаратор.
У меня вопрос ко всем, кто как считает, что это такое? Я сам думаю что эти шнуры натянуты сверху вниз и служат шторой. Натянуты видимо не сильно что бы комки или картофель могли проскакивать при переходе с перврго транспортера на второй. Если они не натянуты, а просто так висят, то какой в этом смысл?
·
Верх
· ответить
·
· quote
Сб, 17/12/2:35
#1887
Александр 70
Орловская обл. с Малиново
Блог
Был: 16 часов 33 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Яуген" wrote:
что бы с него картошка не скачивалось, а то не поднимет до бункера,
Можно на концах прутов нарезать резьбу, согнуть буквой П и прикрутить к этим планкам, или приварить, что бы получились полочки.
Верх
· ответить
·
· quote
Пнд, 19/12/2:11
#1888
Александр 70
Орловская обл. с Малиново
Блог
Был: 16 часов 33 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Александр 70" wrote:
У меня вопрос ко всем, кто как считает, что это такое? Я сам думаю что эти шнуры натянуты сверху вниз и служат шторой. Натянуты видимо не сильно что бы комки или картофель могли проскакивать при переходе с перврго транспортера на второй. Если они не натянуты, а просто так висят, то какой в этом смысл?
Прогнал несколько раз видео-рассмотрел, это не шнуры, а какие то упругие штырьки. Во всяком случае сепарации почвы помогают они заметно, это видно по структуре земли до них и после. Ботвоудаляющеми они врятли являются - нет отбойного валика и второй транспортер движется в ту же сторону.
"Яков 1961" wrote:
Александр вы сделали каток по тем-же размерам что обсуждались выше: 50на41 и вставка 30на16.
Да, Яков. размеры эти, у меня только посередине не вставка, а целиковый цилиндр, проходит от стенки до стенки. Я посчитал, что так будет крепче. Для того, что бы получить углубления по бокам, использовал сельхоздиск на 16.По краю боковин приварил два кольца из трубы на 15 и уже к этим трубам приварены конуса.

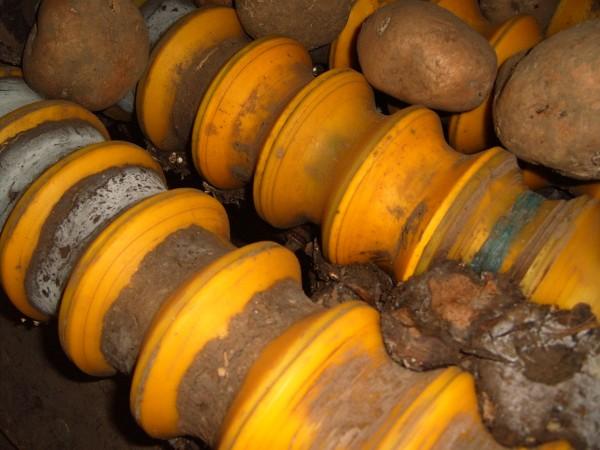

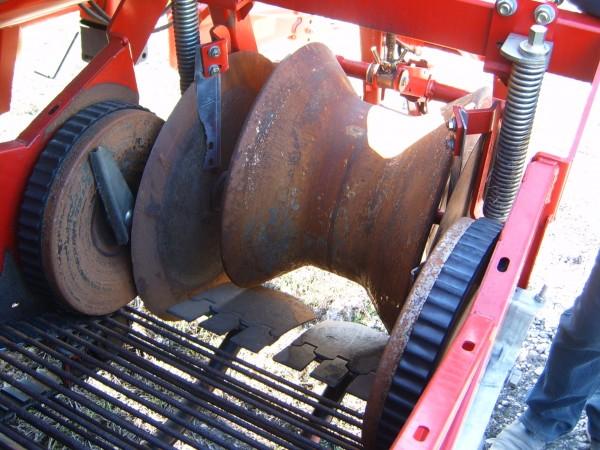

Павел наверное имел ввиду не камни, а земляные комки, их ролики разрушают. Если будете ставить три транспортера, то вам придется первый задирать на большой угол, иначе, на сходе с последнего, у Вас не будет необходимой технологической высоты, что бы забирать картофель каруселью или транспортером. По поводу выгрузки присмотритесь к системе, которая установлена на комбайне Андрея Лекса, простая механическая система, без гидравлики, я лично, планирую делать подобную. Ставить думаю два транспортера, первый такой, как установлен у меня на однорядной копалке, с продавленными прутами, он, как я писал, позволяет поднять его на больший угол, на нем установлю два ряда резиновых штор, которые испытывал летом, но продавленные пруты не позволят сделать ботвоудаление как у Андрея, то есть пальцевое, поэтому за ним, поставлю короткий ,обрезиненный транспортер, под не большим углом, сверху его тоже думаю установить что то быстроподъемное, способствующее лучшей сепарации, на конце его ботвоудаление пальцевое. За вторым транспортером думаю ставить ролики-четыре штуки, они должны будут разрушить проскочившие комки и добрать мелкую ботву, далее карусель, она предпочтительнее для меня, тем, что позволяет сделать комбайн малогабаритным, верхний транспортер с нижним находятся в одной вертикальной плоскости. На верху переборочный стол и в бункер. Длина комбайна должна быть в районе трех метров.
"Александр 70" wrote:
Последнее время просматриваю много видео по данной теме, способы сепарации в принципе все известны, интерессуют конструктивные особенности изготовления и установки разных узлов, ищу приемлимые для себя варианты. И вот на разных видео, копания картофеля комбайном АННА, в одном случае копается прямо с ботвой, в другом копается по скошенному полю, качество небо и земля. При копке с ботвой, картофель весь покоцанный, лохматый, не понятно даже, если это копает частник, то зачем он ему такой нужен, товарного вида нет совсем, его только на чипсы сразу гнать или на крахмал. И совсем другое дело, когда уборка производится по скошенному полю, картофель на выходе отличного качества. Так что лучше наверное соблюдать дедовские технологии.
Вы как то интерисовались, как работают на болко спереди бублики, вот глянте может и стоит себе такие сделотьhttp://www. /watch? v=_sNoSn3NKFg
Верх
· ответить
·
· quote
Thu, 15/03/2:54
#2323
Александр 70
Орловская обл. с Малиново
Блог
Был: 15 часов 15 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Яуген" wrote:
как работают на болко спереди бублики, вот глянте может и стоит себе такие сделоть
По моему мнению работают не плохо-можно замутить, подушек резиновых набрать надо с какой нибудь техники, подрубить и подточить под профиль шара и насадить на ремень или на не годный гидравлический шланг. Что бы получалось растояние между шарами, набирать их с проставками из резиновых трубок подходящего размера.
"Александр 70" wrote:
Последнее время просматриваю много видео по данной теме, способы сепарации в принципе все известны, интерессуют конструктивные особенности изготовления и установки разных узлов, ищу приемлимые для себя варианты. И вот на разных видео, копания картофеля комбайном АННА, в одном случае копается прямо с ботвой, в другом копается по скошенному полю, качество небо и земля. При копке с ботвой, картофель весь покоцанный, лохматый, не понятно даже, если это копает частник, то зачем он ему такой нужен, товарного вида нет совсем, его только на чипсы сразу гнать или на крахмал. И совсем другое дело, когда уборка производится по скошенному полю, картофель на выходе отличного качества. Так что лучше наверное соблюдать дедовские технологии.
Вы как то интерисовались, как работают на болко спереди бублики, вот глянте может и стоит себе такие сделотьhttp://www. /watch? v=_sNoSn3NKFg
Верх
· ответить
·
· quote
Thu, 15/03/2:54
#2323
Александр 70
Орловская обл. с Малиново
Блог
Был: 15 часов 15 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Яуген" wrote:
как работают на болко спереди бублики, вот глянте может и стоит себе такие сделоть
По моему мнению работают не плохо-можно замутить, подушек резиновых набрать надо с какой нибудь техники, подрубить и подточить под профиль шара и насадить на ремень или на не годный гидравлический шланг. Что бы получалось растояние между шарами, набирать их с проставками из резиновых трубок подходящего размера.
Верх
· ответить
·
· quote
Thu, 15/03/2:51
#2324
Андрей Лекс
Чернигов
Блог
Был: 3 дня 25 мин. назад
Зарегистрирован:19.10.2010
Сообщения: 1263
Отправить ЛС
"Александр 70" wrote:
Комбайн попросту не настроен, на первом транспортере надо отключить встряхиватели, из за них, картошку так колбасит. У меня было точно так же на первой копалке, на транспортер картофель поступал без земли и на встряхивателях плясал, как белка в колесе, убрал их, поставил катки и все пошло. А здесь надо добавить пару легких штор, что бы они картошку слегка придерживали на транспортере, переделать ботвоудалитель, пальцы длиннее и поставить их не три, а штук пять и думаю, будет нормально.
Да, я тоже так думаю, конструкция простая и скажем так - линейная.
Всё на виду и доступно к осмотру и очистке. ну а поступление картошки можно регулировать и скоростью движения.
На видео видно, что вместе с картошкой на сортировочный транспортёр проходит немало комья земли, что при увеличении скорости только будет больше. Скорее всего низкая скорость движения комбайна в этом фильме обусловлена как раз этим - люди не успевают отбирать комки земли.
Верх
· ответить
·
· quote
Thu, 15/03/2:56
#2325
Яуген
г. Борисов
Блог
Был: 1 день 14 часов назад
Зарегистрирован:28.09.2009
Сообщения: 4471
Отправить ЛС
"Александр 70" wrote:
По моему мнению работают не плохо-можно замутить, подушек резиновых набрать надо с какой нибудь техники, подрубить и подточить под профиль шара и насадить на ремень или на не годный гидравлический шланг. Что бы получалось растояние между шарами, набирать их с проставками из резиновых трубок подходящего размера.
http://www. /watch? v=wSgT8JrSa0w&feature=g-hist&context=G26799caAHTu9KPwACAA

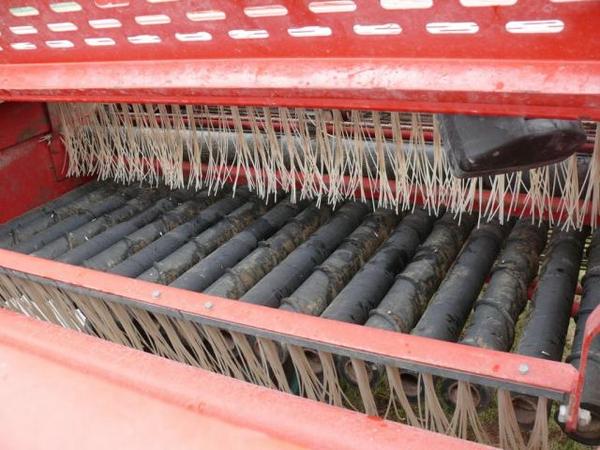

Как то был разговор за метёлки как на лидском, можите глянуть как работает, только сдесь она одна, по-моему более мягче чем обычные отбойники для картошки, да и растительнные остатки подхватывает и перекидывает
Верх
· ответить
·
· quote
Thu, 15/03/2:16
#2326
Андрей Лекс
Чернигов
Блог
Был: 3 дня 25 мин. назад
Зарегистрирован:19.10.2010
Сообщения: 1263
Отправить ЛС
"Вальтер." wrote:
Вряд ли мнёт Кабан картошку, если там всё правильно сделано и настроено ( иначе бы на государственном уровне это не признали бы ), да ещё и на коротком пути сепарации и тут стоит вспомнить какой длинны путь у классических комбайнов, и сколько там различных сепараторов наставлено ( и металла лишнего )…
верно, чем меньше путь картошки в недрах машины - тем меньше степень её повреждения. Но в основу больших комбайнов ставится производительность! поэтому там все узлы устроены максимально эффективно пропускать довольно большой объём земляной массы и ботвы, несколько уровней сепарации позволяют своевременно это отводить в сторону. Комбинированные транспортёры, как на SE-75, позволяют одновременно совмещать несколько операций - один транспортёр снизу протряхивает землю, сверху редкопрутковый уводит ботву и сорные примеси.
Вальтер, вы когда нить стояли на площадке импортного комбайна размером с дом? Его скорость работы далеко не 4 км. ч.... за ним бегом не успеваешь.
у нас на государственном уровне такого напризнавали уже, да только все мечтают о немцах, американцах и итальянцах. У знакомого был Рязанец трёхрядка, в позапрошлом году взял себе DR-1500 - там восторга было!!! силой с комбайна стаскивали))))
Кабан - это классный комбайн для небольших участков. А у людей, его собравших - золотые руки. Это реальный пример фактической работы механизма компактных размеров и малого энергопотребления. Но производительность - не его конёк однозначно.
Верх
· ответить
·
· quote
Thu, 15/03/2:20
#2327
Андрей Лекс
Чернигов
Блог
Был: 3 дня 25 мин. назад
Зарегистрирован:19.10.2010
Сообщения: 1263
Отправить ЛС
и в довесок вот наша самая популярная классика - легендарный комбайн Дружба
его все механизаторы старшего поколения знают. вот он 28 соток как раз и копает - в самом лучшем случае
а на практике он копает соток 20 в час, и то, если ничего нигде не наматает и не забъёт
kartofeleuborochnyy_kombayn_kku-2_druzhba. doc | 86.5 КБ |
Верх
· ответить
·
· quote
Thu, 15/03/2:30
#2328
Александр 70
Орловская обл. с Малиново
Блог
Был: 15 часов 15 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Яуген" wrote:
Как то был разговор за метёлки как на лидском, можите глянуть как работает,
Подобные щетки, в том или ином исполнении, часто встречаются на разном видео. Мне нравится такой очиститель, состоящий из пальчикового транспортера и такой щетки, сделал бы обязательно, тем более, что есть видео, где подобная система установлена горизонтально над каруселью и картофель сметаеся в карусель, но мне не найти такой транспортер. А щетку, из доступного, можно сделать из щеток от зерносортировок типа ОВС25 и им подобных. В качестве вала-основы использовать трубу, на которую по кругу прикрутить штук шесть таких щеток. В магазинах сельхоззапчастей их навалом.
Верх
· ответить
·
Александр 70
Орловская обл. с Малиново
Блог
Был: 15 часов 15 мин. назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС
"Яуген" wrote:
вот тоже простеньки http://www. /watch? v=jQQ260rlBbs
Ботвоудаление на нем почти совсем не работает, почему то не могли пальцы сделать подлиннее, что бы направляли поближе к отбойному ролику, все мимо пролетает.
Александр 70
Орловская обл. с Малиново
Блог
Был: 1 день 1 час назад
Зарегистрирован:06.04.2011
Сообщения: 1684
Отправить ЛС

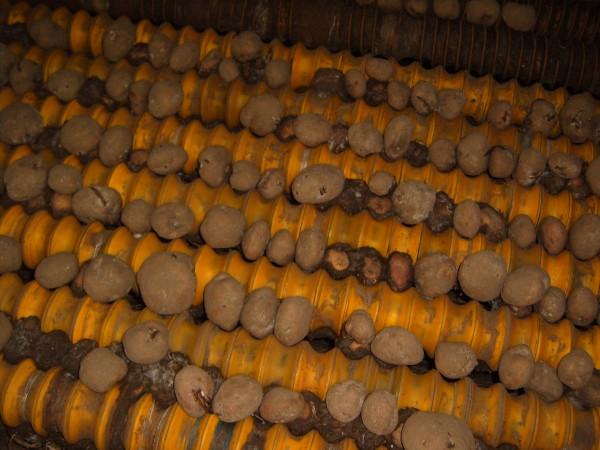

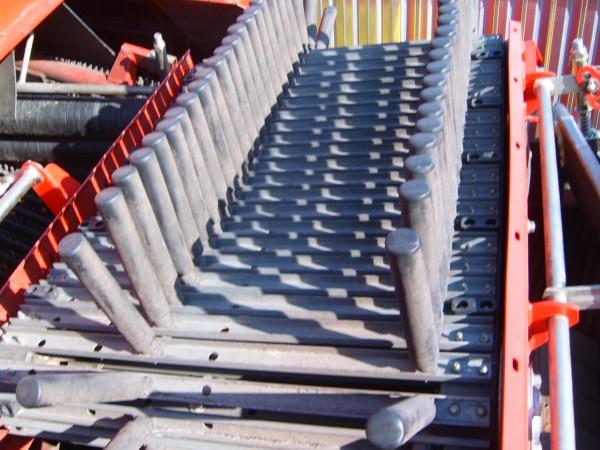

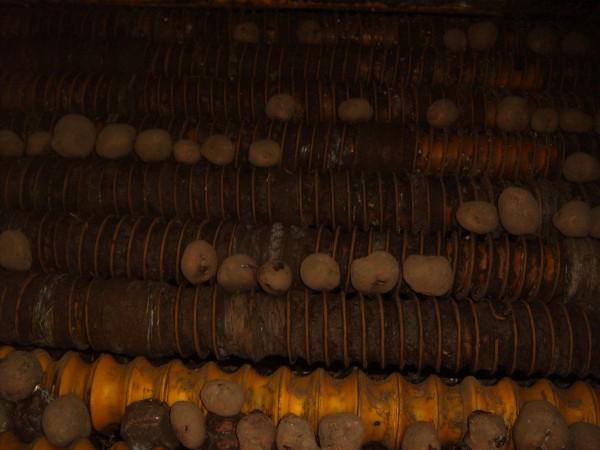

Нравится мне пальчиковый транспортер, но готовый мне пока не удается найти, их у нас нет даже в магазинах, что бы приценится, а по поводу самодельного, было рассмотрено не сколько вариантов его самостоятельного изготовления. При использовании в качестве наклонной горки, варианты в принципе жизнеспособные, но мне, в соответствии с задумкой, нужен пальчиковый транспортер, который будет работать в горизонтальном положении, а здесь, судя по просмотренным видео, не все так просто. Резиновые штифты этого транспортера, должны быть жесткими, но в то же время, кончики их должны быть мягкими, что бы, при сбросе картофеля с этого транспортера не происходило его повреждения. Если делать самодельный из кусочков клинового ремня, то на таком транспортере, будет происходить повреждение кожицы картофеля. Буду делать роликовый сепаратор, как на верхнем фото. Принцип работы такой же как у Агронома, картофель будет идти вдоль вальцов, а не поперек, только вальцы будут тоньше и их будет не четыре, а восемь. Я думаю это будет способствовать более равномерному распределению массы, так как рабочих желобка будет не два а четыре. В связи с тем, что пока не знаю, каков оптимальный зазор между роликами, привод их будет осуществляться цепью, проложенной змейкой между звездочками, такой привод позволит подстраивать зазор между вальцами. В качестве звездочек подобрал звездочки с коленвала, с Муравья, они подходят по диаметру под диаметр моего вальца, трубу на вальцы буду использовать на 57мм, необходимое количество ее купил. Звездочек смог пока купить только пять штук, это оказывается дефицит, объехал пять мотомагазинов, где одна в наличии, где две, а где и ни одной. И разница в цене составляет около двухсот рублей. Ну ничего-найду, пока продумываю конструкцию самого привода.
·
·
