Руководство по эксплуатации электронной

линейки ленточной пилорамы ЛПУ-750.

Электронная линейка предназначена для автоматического подъема, опускания каретки пилорамы на заданную величину.

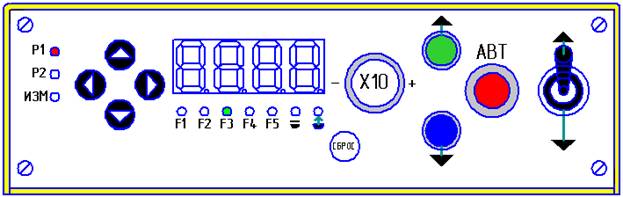

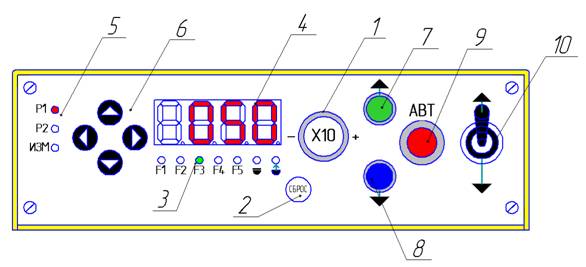

Далее рассмотрим состав панели управления линейки:

1-Ручка ввода данных, поворачивая ее вправо или влево можно увеличивать или уменьшать значение на семи-сегментных индикаторах (4), кроме того для удобства ввода данных, имеется возможность умножения текущего значения на 10, для этого необходимо нажать на ручку 1.

Пример: необходимо ввести значение 20мм, для этого поверните ручку 1 по часовой стрелке на 2 щелчка, а затем нажмите на нее, таким образом вы умножили значение 2 на 10)

2- Кнопка сброса текущего значения и режима работы.

3- Поле значений, оно состоит из ячеек памяти F1…F5 в которых можно хранить ранее введенные значения.

- этим значком обозначена ячейка памяти в которой хранится значение толщины пропила (ширина развода полотна)

- этим значком обозначена ячейка памяти в которой хранится значение высоты подъема каретки после пропила.

Выбор ячейки памяти осуществляется кнопками «вправо», «влево», расположенных в поле кнопок 6, в соответствующей ячейке будет загорать светодиод.

Пример: Допустим вы собираетесь пилить доски толщиной 20 мм,30 мм,40 мм,50 мм,60 мм, при этом толщина пропила 2,6мм, а высота подъема 5мм, для того чтобы не вводить каждый раз новые значения целесообразно сохранить их в ячейках памяти F1…F5, а значения толщины пропила и высоты пропила в ячейках и соответственно. Если вы хотите ввести значение 50мм в ячейку F2, для этого нажимайте кнопку «вправо» или «влево» на панели кнопок 6, пока не загорится светодиод F2, обнулите предыдущее значение кнопкой «сброс» и ручкой 1 введите значение 50, при переходе на другую ячейку значение в F2 сохраняется в энергонезависимой памяти.

4- Семи-сегментные индикаторы, все значения представлены на них в миллиметрах.

5- Поле режимов работы (о них будет сказано ниже) для перемещения между режимами работы используйте кнопки «вверх», «вниз», расположенных в поле кнопок 6, на соответствующем режиме будет загораться светодиод.

6-Поле кнопок выбора.

7, 8- Кнопки выполнения задания. При нажимании на одну из этих кнопок каретка поднимается или опускается на значение, которое высвечивается на семи-сегментных индикаторах 4. Кнопки активны в режимах Р1 и Р2.

Пример: Необходимо опустить каретку на 30мм, ручкой 1 задаем значение 30 или находим его в ячейках памяти F1…F5, нажимаем кнопку 8, на индикаторах высветится: , каретка плавно опустится на 30мм.

9-Кнопка автоматической работы, о ней будет сказано ниже, активна в режимах Р1 и Р2.

10- Тумблер ручного управления, позволяет опускать, поднимать каретку не зависимо от значения на индикаторах и режима работы. При включении тумблера в прямом или обратном направлении, каретка плавно наберет скорость подъема или опускания, за счет этого можно с высокой точностью поймать необходимый размер. Для удобства использования можно включить режим измерения «ИЗМ», выбрав его кнопками 6 в поле режимов работы. Обнулите значение кнопкой «сброс», теперь можно поднимать или опускать каретку, при этом контролируя значение смещения относительно точки сброса.

Работа в автоматическом режиме «Р1»

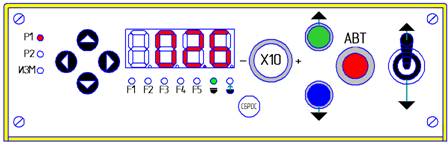

1. Введите значения пропила в ячейку памяти , например 2,6мм

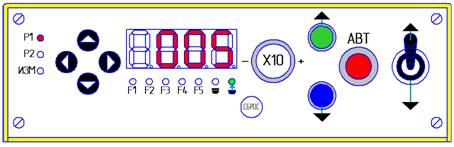

2. Введите значение подъема в ячейку памяти , например 5мм

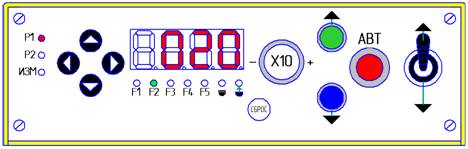

3. Выберите одну из ячеек памяти F1…F5 и введите толщину доски, например 20мм в F2.

4. Нажмите кнопку «АВТ», высветится: , каретка опустится на 22,6 мм (толщина доски + пропил)

5. Произведите распил бревна, снимите отпиленную доску, снова нажмите кнопку «АВТ», высветится , каретка поднимется на 5мм (величина подъема).

6. Верните каретку в исходное положение, нажмите кнопку «АВТ»,высветится: ,каретка опустится на 27,6мм (толщина доски + пропил + подъем), далее следуйте инструкциям 5 и 6.

Для того чтобы начать пилить новое бревно в режиме Р1, необходимо сначала нажать кнопку сброс или перейти в Р2 и вернуться в Р1 (используя кнопки 6)

Таким образом в режиме работы Р1 вы используете всего одну кнопку «АВТ», что значительно экономит время и умственные силы оператора.

Работа в автоматическом режиме «Р2»

1. Введите значения пропила в ячейку памяти , например 2,6мм

2. Введите значение подъема в ячейку памяти , например 5мм

3. Выберите одну из ячеек памяти F1…F5 и введите толщину доски, например 20мм в F2.

4. Нажмите кнопку «АВТ», высветится: , каретка опустится на 22,6 мм (толщина доски + пропил)

5. Произведите распил бревна, снова нажмите кнопку «АВТ», высветится , каретка поднимется на 27,6мм (толщина доски + пропил + подъем).

6. Верните каретку в исходное положение, нажмите кнопку «АВТ»,высветится: ,каретка опустится на 50,2 мм (толщина доски*2 + пропил*2 + подъем), и. т.д.

Для того чтобы начать пилить новое бревно в режиме Р2, необходимо сначала нажать кнопку сброс или перейти в Р1 и вернуться в Р2 (используя кнопки 6)

Таким образом режим работы Р2 отличается от Р1 тем, что не требуется каждый раз снимать отпиленную доску (т. е пилить пачками).
