_______________Р у к о в о д с т в о п о л ь з о в а т е л я_______________
Монитор линейного сигнала LM-618.
 |
Распаковка и установка.
Установка и обслуживание в работе линейного монитора LM-618 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Краткое описание.
Мониторная панель LM-618 предназначена для работы в составе трансляционной и профессиональной системы звукоусиления и позволяет прослушать любой из 8 сигналов на встроенном контрольном громкоговорителе. Устройство так же позволяет осуществлять визуальный контроль уровня сигнала. Селектор обеспечивает выбор канала для контроля.
Особенности устройства.
- Система индикации позволяет легко контролировать уровень сигнала подаваемого на вход усилителя мощности.
- Любой из 8 сигналов можно прослушать на контрольном громкоговорителе.
- Громкость мониторного громкоговорителя плавно регулируется.
- Устройство не вносит изменений в сигнал.

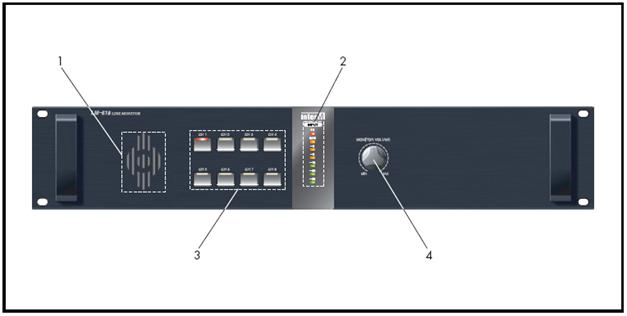

Передняя панель.
Контрольный громкоговоритель позволяет воспроизводить выбранный для контроля аудио сигнал.
Индикатор уровня выходного сигнала.Индикатор отображает уровень сигнала в выбранном канале.
Селектор каналов.Селектор обеспечивает выбор контролируемого канала, количество каналов 8.
Регулятор уровня.Регулятор уровня позволяет регулировать громкость мониторного громкоговорителя.

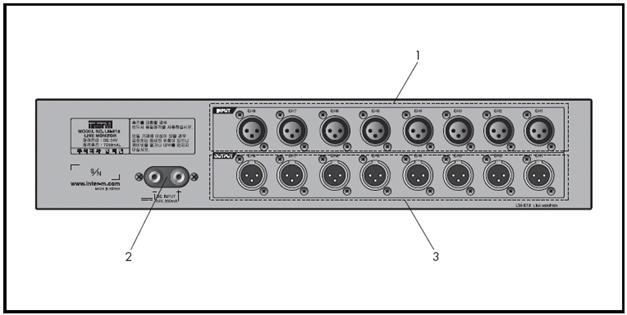

Задняя панель.
Вход используется для подключения источников, сигнала которых требуется в контроле.
Клеммы питания 24 В.Клеммы предназначены для подключения устройства к источнику питания 24 В, рекомендуется применять блок контроля и распределения питания PD-659.
Линейный выход.Выходы предназначены для подключения усилителей. На данных выходах уровень сигнала полностью совпадает с сигналом на соответствующем входе.

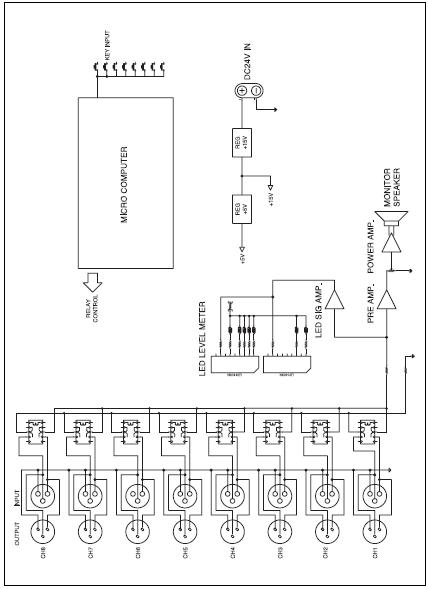

Блок схема устройства.
Характеристики монитора линейного сигнала.
Характеристики | LM-618 |
Диапазон воспроизводимых частот, Гц-кГц | 20-20 |
Отношение сигнал/шум, дБ | 95 |
Уровень входного сигнала, В | 1 |
Амплитуда выходного сигнала монитора (нагрузка 8 Ом), В | 3,4 |
Диапазон рабочих температур, °С | -10…+40 |
Напряжение питания, В | 24 |
Вес, кг | 4,6 |
Габариты, мм | 482х88х380 |
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течение 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Монитор линейного сигнала LM-618.
Сертификация: Монитор линейного сигнала LM-618 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
