Технические данные и характеристики

МСДТ, МСДТ, МСДТ, МСДТ

Технические данные и характеристики

Характеристики	МСДТ	МСДТ	МСДТ	МСДТ
Масса ударной части (поршня), кг	500	1250	1800	2500
Наибольшая потенциальная энергия ударной части, кгс м (1 кгс м = 9,81 Дж)	1500	4000	5400	8355
Высота подъема ударной части при пуске, мм	1700	1700	1700	1700
Наибольшая высота подскока ударной части, мм	3050	3200	3200	3200
Количество ударов в минуту	43-50	около 43	42- 45	около 40
Рабочий ход поршня, мм	200	405	438	372
Степень сжатия	13	13	12,4	13
Диаметр рабочего цилиндра, мм	230	300	345	400
Подача топлива за один цикл, см3	1,6	4,5	4,5	9
Подача смазочного масла, кг/ч	1	0,5	0,5	0,5
Вместимость топливного бака, л	20	26	31	42
Вместимость масляного бака, л	2,6	3	3	8
Масса молота (сухая, без наголовника), кг	1300*	2660	3500	5400
Масса забиваемой сваи, кг	5	12	18	2500- 6500

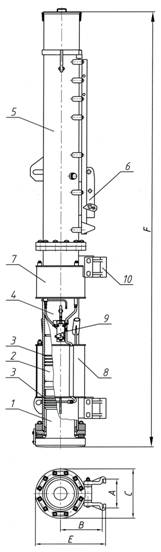

Размеры, мм	А	360	360	360	360
В	332	425	450	525
С	424	510	640	650
С* (с транспортными рамами)	700	700	700	800
Е	568	805	790	910
F	3900	4250	4400	5430

* масса без кошки. Кошка крепится на стреле

1- шабот;

2- поршень;

3- кольца компрессионные,

4- цилиндр,

5- направляющая труба,

6- кошка,

7- топливный бак,

8- водяной бак,

9- комбинированный топливно - масляный насос,

10- захват.
