ВВЕДЕНИЕ

B последние годы внедрение лазерной техники во все отрасли народного хозяйства значительно расширилось. Уже сейчас лазеры используются в космических иссле­дованиях, в машиностроении, в медицине, в вычисли­тельной технике, в самолетостроении и военной технике. Появились публикации, в которых отмечается, что ла­зеры пригодились и в агропроме. Непрерывно совершен­ствуется применение лазеров в научных исследованиях – физических, химических, биологических.

B результате гонки вооружений ускоренными темпами идет исполь­зование лазеров в различных видах военной техники – наземной, морской, воздушной.

Ряд образцов лазерной техники – дальномеры, высо­томеры, локаторы, системы самонаведения – поступили па вооружение в армиях. В военных приборах в качестве источника излу­чения используется лазер.

В 1955–1957 годах появились работы , , и А. М.

Прохорова в России, а также американских ученых Ч. Таунса и А. Шавлова, в которых были приведены научные обоснования для соз­дания квантовых генераторов оптического диапазона. В декабре 1960 года Т. Мейман сумел построить первый, успешно работающий лазер с рубиновым стержнем в ка­честве активного вещества.

В 1960 году под руководством американского ученого А. Джавана был создан газовый лазер. Он использовал в качестве активной среды смесь газов гелия и неона.

В 1962 году практически одновременно в России и в США был создан лазер, у которого в качестве активного вещества применили полупроводниковый элемент.

Заслуги русских ученых в деле развития квантовой электроники, а также вклад американских ученых были отмечены Нобелевской премией. Её получили в 1964 году , и Ч. Таунс. С этого момента началось бурное развитие лазеров и приборов, основанных на их использовании.

Большой вклад советские ученые и инженеры внесли в решение такой проблемы, как обеспечение безопас­ности посадки самолетов в сложных условиях.

В последнее время получила распространение еще одна важная область применения лазеров – лазерная технология, с помощью которой обеспечивается резка, сварка, легирование, скрайбирование металлов и обра­ботка интегральных микросхем.

Значительный эффект получен и при использовании лазеров в медицине. Был создан лазерный скальпель. Возникла лазерная микрохирургия глаза.

Лазеры применяются в стоматологии, нейрохирургии, при операциях на сердце и диагностике заболеваний. Ультрафиолетовые лазеры применяют для раннего обнаружения раковых опухолей.

Имеются определенные успехи и по использованию лазеров в агропроме.

В пищевой промышленности исследуются возможно­сти применения лазеров для улучшения качества хлебо­продуктов, ускорения производства безалкогольных на­питков с улучшенными свойствами, сохранения качества мяса и мясопродуктов.

Даже такие работы, как предва­рительная обработка режущего инструмента и подшип­ников в аппаратах пищевого машиностроения, дает значительное увеличение срока службы этих устройств.

Огромные средства направ­ляются на создание лазеров большой мощности, а также рентгеновских и химических лазеров.

Цель: Узнать, что такое лазер и принципы его применения.

1. ЛАЗЕРЫ

На вопрос о том, что такое лазер, академик отвечал так: «Лазер – это устройство, в котором энергия, например тепловая, химическая, электрическая, преобразуется в энергию электромагнитного поля – лазерный луч. При таком преобразовании часть энергии неизбежно теряется, но важно то, что полученная в результате лазерная энергия обладает более высоким качеством. Качество лазерной энергии определяется её высокой концентрацией и возможностью передачи на значительное расстояние. Лазерный луч можно сфокусировать в крохотное пятнышко диаметром порядка длины световой волны и получить плотность энергии, превышающую уже на сегодняшний день плотность энергии ядерного взрыва. С помощью лазерного излучения уже удалось достичь самых высоких значений температуры, давления, магнитной индукции. Наконец, лазерный луч является самым ёмким носителем информации и в этой роли – принципиально новым средством её передачи и обработки».

Индуцированное излучение. В 1917 г. Эйнштейн предсказал возможность так называемого индуци­рованного (вынужденного) излуче­ния света атомами. Под индуци­рованным излучением понимается излучение возбужденных атомов под действием падающего на них света. Замечательной особенностью этого излучения является то, что возник­шая при индуцированном излучении световая волна не отличается от вол­ны, падающей на атом, ни частотой, ни фазой, ни поляризацией.

На языке квантовой теории вы­нужденное излучение означает пере­ход атома из высшего энергетиче­ского состояния в низшее, но не самопроизвольно, как при обычном излу­чении, а под влиянием внешнего воздействия. Слово лазер образовано как сочетание первых букв слов английскоговыражения «Light Amplification by Stimulated Emission of Radiation»(«усиление света при помощи индуцированного излучения»).

Лазеры. Еще в 1940 г. советский физик указал на возможность использования явления вынужденного излучения для уси­ления электромагнитных волн. В 1954 г. советские ученые Н. Г. Ба­сов и и независимо от них американский физик Ч. Таунс использовали явление индуцирован­ного излучения для создания микро­волнового генератора радиоволн с длиной волны l = 1,27 см.

1.1.Свойства лазерного излучения

Лазерные источники света обладают рядом существенных преимуществ по сравнению с другими источниками света:

1. Лазеры способны создавать пучки света с очень малым углом расхождения (около10-5 рад). На Луне такой пучок, испущенный с Земли, дает пятно диаметром 3 км.

2. Свет лазера обладает исклю­чительно монохроматичностью. В отличие от обычных источников света, атомы которых излучают свет не­зависимо друг от друга, в лазерах атомы излучают свет согласованно. Поэтому фаза волны не испытывает нерегулярных изменений.

3. Лазеры являются самыми мощными источниками света. В уз­ком интервале спектра кратковре­менно (в течение промежутка време­ни продолжительностью порядка 10-13с) у некоторых типов лазеров достигается мощность излучения 1017 Вт/см2, в то время как мощ­ность излучения Солнца равна толь­ко 7·10Вт/см2, причем суммарно по всему спектру. На узкий же интер­вал Dl=10-6 см (ширина спектральной линии лазера) приходится у Солнца всего лишь 0,2 Вт/см2. На­пряженность электрического поля в электромагнитной волне, излучаемой лазером, превышает напряженность поля внутри атома.

1.2.Принцип действия лазеров

В обычных условиях большинство атомов находится в низшем энергетическом состоянии. Поэтому при низких температурах вещества не светятся.

При прохождении электромагнитной волны сквозь вещество её энергия поглощается. За счёт поглощённой энергии волны часть атомов возбуждается, т. е. Переходит в высшее энергетическое состояние. При этом от светового пучка отнимается энергия равная разности энергий между уровнями 2 и 1. На рисунке 1а, схематически представлены невозбуждённый атом и электромагнитная волна в виде отрезка синусоиды. Электрон находится на нижнем уровне. На рисунке 1б, изображён возбуждённый атом, поглотивший энергию. Возбуждённый атом может отдать свою энергию соседним атомам при столкновении или испустить фотон в любом направлении.

Рис.1

Теперь представим себе, что каким-либо способом мы возбудили большую часть атомов среды. Тогда при прохождении через вещество электромагнитной волны с частотой эта волна будет не ослабляться, а, напротив, усиливаться за счёт индуцированного излучения. Под её воздействием атомы согласованно переходят в низшие энергетические состояния, излучая волны, совпадаю­щие по частоте и фазе с падающей волной. На рисунке 2а, показаны возбужденный атом и волна, а на ри­сунке 2б, схематически показано, что атом перешел в основное состоя­ние, а волна усилилась.

Рис. 2

1.3.Трехуровневая система

Существуют различные методы получения среды с возбужденными состояниями атомов. В рубиновом лазере для этого используется специальная мощная лампа. Атомы возбуждают­ся за счет поглощения света.

Но двух уровней энергии для ра­боты лазера недостаточно. Каким бы мощным ни был свет лампы, число возбужденных атомов не будет боль­ше числа невозбужденных. Ведь свет одновременно и возбуждает атомы, и вызывает индуцированные пере­ходы с верхнего уровня на нижний.

Рис. 3

Выход был найден в использо­вании трех энергетических уровней (общее число уровней всегда ве­лико, но речь идет о «работающих» уровнях). На рисунке 3, изобра­жены три энергетических уровня. Су­щественно, что в отсутствие внешнего воздействия время, в течение которого атомная система находит­ся в различных энергетических со­стояниях («время жизни»), неодинаково.
На уровне 3 система живет очень мало, порядка 10-8 с, после чего самопроизвольно переходит в состояние 2 без излучения света. (Энергия при этом передается крис­таллической решетке.) «Время жиз­ни» в состоянии
2 в 100000 раз больше, т. е. составляет около 10-3 с. Переход из состояния
2 в состояние 1 под действием внешней электромаг­нитной волны сопровождается излу­чением. Это используется в лазерах. После вспышки мощной лампы сис­тема переходит в состояние 3 и спустя промежуток времени около 10-8с оказывается в состоянии 2, в котором живет сравнительно долго. Таким образом, и создается «перенаселенность» возбужденного уровня 2 по сравнению с невозбужденным уров­нем 1. Необходимые энергетические уровни имеются в кристаллах рубина. Рубин – это ярко-красный крис­талл оксида алюминия Al2O3 с примесью атомов хрома (около 0,05%). Именно уровни ионов хрома в кристалле обладают требуемыми свой­ствами.

2. УСТРОЙСТВО РУБИНОВОГО ЛАЗЕРА

Из кристалла рубина изготовляется стержень с плоскопараллельными торцами. Газоразрядная лампа, име­ющая форму спирали (рис. 4), дает сине-зеленый свет. Кратковре­менный импульс тока от батареи кон­денсаторов емкостью в несколько ты­сяч микрофарад вызывает яркую вспышку лампы. Спустя малое время энергетический уровень 2 становится «перенаселенным».

В результате самопроизвольных переходов 2®1 начинают излучаться волны всевозможных направлений. Те из них, которые идут под углом к оси кристалла, выходят из него и не играют в дальнейших процессах ни­какой роли. Но волна, идущая вдоль оси кристалла, многократно отражается от его торцов. Она вы­зывает индуцированное излучение возбужденных ионов хрома и быстро усиливается.

Один из торцов рубинового стержня делают зеркальным, а дру­гой Полупрозрачным. Через него выходит мощный кратковременный (длительностью около сотни микро­секунд) импульс красного света, обладающий теми феноменальными свойствами, о которых было рас­сказано выше. Волна является когерентной, так как все атомы излучают согласованно, и очень мощной, так как при индуци­рованном излучении вся запасенная энергия выделяется за очень малое время.

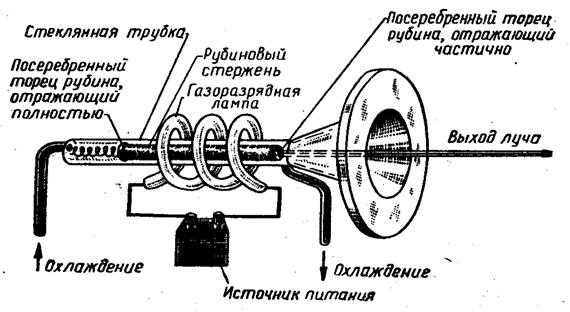

Рис. 4

3.КЛАССИФИКАЦИЯ ЛАЗЕРОВ И ИХ ХАРАКТЕРИСТИКИ

Приведенная ниже классификация лазеров не претен­дует на полноту и законченность, что объясняется зада­чами, которые стояли перед автором реферата, – дать лишь общие представления о принципе работы и применении лазеров.

Принято различать два типа лазеров: усилители и генераторы.
На выходе усилителя появляется лазер­ное излучение, когда на его вход (а сам он уже находит­ся в возбужденном состоянии) поступает незначительный сигнал на частоте перехода. Именно этот сигнал стиму­лирует возбужденные частицы к отдаче энергии. Проис­ходит лавинообразное усиление. Таким образом – на входе слабое излучение, на выходе – усиленное.

С генератором дело обстоит иначе. На его вход излучение на частоте перехода уже не подают, а возбуж­дают и, более того, перевозбуждают активное вещество. Причем если активное вещество находится в перевозбуждённом состоянии, то существенно растет вероятность самопроизвольного перехода одной или нескольких час­тиц с верхнего уровня на нижний. Это приводит к воз­никновению стимулированного излучения.

Второй подход к классификации лазеров связан с фи­зическим состоянием активного вещества. С этой точки зрения лазеры бывают твёрдотельными (например, рубиновый, стеклянный или сапфировый), газовыми (например, гелий-неоновый, аргоновый и т. п.), жидкостными, если в качестве активного вещества исполь­зуется полупроводниковый переход, то лазер называют полупроводниковым.

Третий подход к классификации связан со способом возбуждения активного вещества.

Различают следующие лазеры: с возбуждением за счет оптического излучения, с возбуждением потоком электронов, с возбуждением солнечной энергией, с возбуждением за счет энергии взрывающихся проволочек, с возбуждением химической энергией, с возбуждением с помощью ядерного излуче­ния (последние привлекают сейчас пристальное внима­ние зарубежных военных специалистов). Различают так­же лазеры по характеру излучаемой энергии и ее спектральному составу. Если энергия излучается импульсно, то говорят об импульсныx лазерах, если непрерывно, то лазер называют лазером с непрерывным излу­чением. Есть лазеры и со смешанным режимом рабо­ты, например полупроводниковые. Если излучение лазе­ра сосредоточено в узком интервале длин волн, то лазер называют монохроматичным, если в широком интервале, то говорят оширокополосном лазере.

Еще один вид классификации основан на использова­нии понятия выходной мощности.

Твердотелые лазеры Полупроводниковые л. Газовые лазеры Химические лазеры Эксимерные лазеры Рис. 5

Лазеры, у которых не­прерывная (средняя) выходная мощность более
106 Вт, называют высокомощными. При выходной мощнос­ти в диапазоне 105¸103 Вт имеем лазеры средней мощ­ности. Если же выходная мощность менее 10-3 Вт, то говорят о маломощных лазерах.

0,10мкм

В зависимости от конструкции открытого зеркального резонатора различают лазеры с постоянной доброт­ностью и ла­зеры с модулированной добротностью – у такого лазера одно из зеркал может быть размещено, в частности, на оси электродвигателя, который вращает это зеркало. В данном случае добротность резонатора периодически меняется от нулевого до максимального значения. Такой лазер называют лазером с Q-модуляцией.

Одной из характеристик лазеров является длина волны излучаемой энергии. Диапазон волн лазерного излучения простирается от рентгеновского участка до дальнего инфракрасного, т. е. от 10-3 до 102мкм. За об­ластью 100 мкм лежит, образно говоря, «целина». Но она простирается только до миллиметрового участка, который осваивается радистами. Этот неосвоенный участок непре­рывно сужается, и есть надежда, что его освоение завер­шится в ближайшее время.

Доля, приходящаяся на раз­личные типы генераторов, неодинакова (рис.5).

Наибо­лее широкий диапазон у газовых квантовых генераторов.

Другой важной характеристикой лазеров является энергия импульса. Она измеряется в джоулях и наибольшей величины достигает у твердотельных гене­раторов – порядка 103 Дж. Третьей характеристикой яв­ляется мощность. Энергия в единицу времени и дает мощность. Газовые генераторы, которые излучают не­прерывно, имеют мощность от 10-3 до 102Вт. Милливаттную мощность имеют генераторы, использую­щие в качестве активной среды гелий-неоновую смесь. Мощность порядка 100 Вт имеют генераторы на CO2.
С твердотельными генераторами разговор о мощности имеет особый смысл.
К примеру, если взять излучаемую энергию в 1 Дж, сосредоточенную в интервале времени в одну секунду, то мощность составит 1 Вт. Но длительность излучения генератора на рубине составляет 10-4 с, следовательно, мощность составляетВт, т. е. 10 кВт. Если же длительность импульса уменьшена с помощью оптического затвора до 10-6 с, мощность состав­ляет 106Вт, т. е. мегаватт. Это не предел! Можно увеличить энергию в импульсе до 103Дж и сократить его длительность до 10-9 с и тогда мощность достигнет
1012Вт. А это очень большая мощность. Известно, что когда на металл приходится интенсивность луча, дости­гающая 105 Вт/см2, то начинается плавление металла, при интенсивности 107 Вт/см2 – кипение металла, а при
109 Вт/см2 лазерное излучение начинает сильно ионизировать пары вещества, превращая их в плазму.

Еще одной важной характеристикой лазера является расходимость лазерного луча. Наиболее узкий луч имеют газовые лазеры. Он составляет величину в не­сколько угловых минут. Расходимость луча твердотель­ных лазеров около 1...3 угловых градусов. Полупровод­никовые лазеры имеют лепестковый раскрыв излучения: в одной плоскости около одного градуса, в другой – около 10...15 угловых градусов.

Следующей важной характеристикой лазера является диапазон длин волн, в котором сосредоточено из­лучение, т. е. монохроматичность. У газовых лазеров монохроматичность очень высокая, она составляет 10-10, т. е. значительно выше, чем у газоразрядных ламп, кото­рые раньше использовались как стандарты частоты. Твердотельные лазеры и особенно полупроводниковые имеют в своем излучении значительный диапазон частот, т. е. не отличаются высокой монохроматичностью.

Очень важной характеристикой лазеров является коэффициент полезного действия.

У твердо­тельных он составляет от 1 до 3,5%, у газовых 1...15%, полупроводниковых 40...60%. Вместе с тем принима­ются всяческие меры для повышения кпд лазеров, ибо низкий кпд приводит к необходимости охлаждения ла­зеров до температуры 4...77 К, а это сразу усложняет конструкцию аппаратуры.

3.1.Твёрдотельный лазер

ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР (ТЛ) – лазер, в котором активной средой являются активированные диэлектрические кристаллы и стёкла или диэлектрические кристаллы с собственными точечными дефектами. В качестве активаторов кристаллов и стёкол обычно служат ионы редкоземельных элементов или ионы группы железа. Собственные точечные дефекты в кристаллах возникают под воздействием ионизированного излучения или путём аддитивного окрашивания. Энергетические уровни активаторов или собственных дефектов используются для создания инверсной населённости.

Генерация ТЛ осуществляется по трёх или четырёхуровневой схеме. Активный Элемент (АЭ) этих лазеров обычно имеют форму кругового цилиндра или стержня прямоугольного сечения. Иногда применяют и АЭ более сложных конфигураций. Наибольшее распространение получила конструкция ТЛ, в которой цилиндрический АЭ вместе с газоразрядной лампой накачки помещаются в камеру-осветитель, концентрирующую излучение лампы накачки в АЭ. Из-за многократности отражения излучения накачки от внутренней поверхности камеры-осветителя достигается более полное его поглощение в АЭ. Применяют осветители, в которых одна лампа накачки работает на нескольких АЭ или, напротив, один АЭ накачивается несколькими или большим числом ламп. Диапазон длин волн генерации ТЛ простирается от УФ до средней ИК областей. ТЛ работают в импульсном, непрерывном и квазинепрерывном режимах. У существующих ТЛ мощность генерации в непрерывном режиме может достигать 1-3 кВт при удельном энергосъёме
~ 10 Вт с 1 см3 активной среды при кпд ~3%. Средняя мощность 103 Вт при частоте повторения импульсов до 100 Гц реализуется в ТЛ импульсно-периодичные действия в режиме свободной генерации при длительности импульса 10-310-4с.

Лазерный эффект обнаруживает большое количество различных кристаллов и стёкол (несколько сотен), однако реально действующих ТЛ, нашедших практическое применение, существенно меньше. К их числу относится лазер на кристалле рубина – первый в мире лазер, созданный в 1960 Т. Мей-маном (Т. Maiman, США).

Наиболее распространённым активатором материалов для ТЛ являются ионы Nd3+. Широкое применение в науке и технике находят лазеры на основе силикатных и фосфатных стёкол с неодимом, генерирующие излучения в области 1,05 мкм. Основное назначение лазеров на основе стёкол - это генерация одиночных импульсов большой мощности. АЭ из стекла отличаются высоким оптическим качеством, могут иметь большой объём при заданной форме элемента. Лазеры на основе фосфатного стекла с неодимом генерируют самые мощные импульсы генерации.

Развитие ТЛ, работающих в режиме высоких ср. мощностей (субкиловаттный и киловаттный диапазоны), связано с заменой цилиндрических АЭ на прямоугольные, в которых лазерное излучение проходит, многократно отражаясь от боковых поверхностей АЭ. В этом случае неоднородности различной природы, наведённые накачкой, оказываются скомпенсированными и слабо влияют на качество выходного пучка.

Применения ТЛ чрезвычайно разнообразны. Это – лазерная технология (сварка, резка и др.), технология электронных приборов, медицина, лазерная локация, системы контроля состава атмосферы, оптическая обработка информации, интегральная и волоконная оптика, лазерная спектроскопия, лазерная диагностика плазмы и управляемый термоядерный синтез, лазерная химия и лазерное разделение изотопов, нелинейная оптика, сверхскоростная фотография, лазерные гироскопы, сейсмографы и другие точные физические приборы.

3.2. Газовый лазер

ГАЗОРАЗРЯДНЫЕ ЛАЗЕРЫ (ГЛ) – наиболее распространённый класс газовых лазеров, в которых для формирования активной среды используются электрические разряды в газах. При переходе к давлениям газа порядка атмосферного и выше (необходимого для повышения мощности ГЛ) появляющиеся неустойчивости разряда делают активную среду неоднородной и непригодной для возбуждения генерации. Для повышения устойчивости разряда используют предионизацию разрядного объёма пучком заряженных частиц, вспомогательным разрядом, коротковолновым (оптическим или рентгеновским) излучением. В ГЛ высокого давления часто применяют поперечный разряд обычно с предионизацией (ТЕА-лазеры, от англ. transverse excitation atmospheric).

Газоразрядные лазеры на атомных переходах Возбуждение электронным ударом позволяет получать непрерывную и импульсную генерацию на большом числе квантовых переходов различных атомов в видимой части спектра (в основном атомов инертных газов) и гл. обр. в ИК-области. Прямым электронным ударом наиболее эффективно возбуждаются уровни, связанные с основным состоянием атома разрешёнными переходами. Непрерывная инверсия населённости рабочих уровней в трёхуровневой системе в большинстве случаев образуется за счёт опустошения (распада) нижнего рабочего уровня спонтанным излучением. Мощность и кпд ГЛ этого типа невелики, но они просты в изготовлении и эксплуатации. Для их возбуждения используют тлеющий разряд или высокочастотный разряд. На ряде линий достигается высокий коэффициент усиления (напр., ~1 см-1 на =3,51 мкм). Пример – ГЛ на переходах атома Xe.

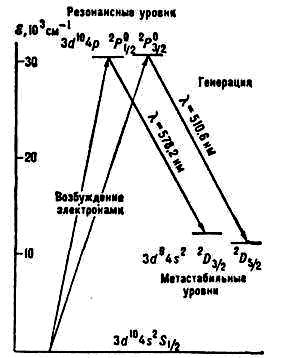

Рис. 6. Схема уровней атома Cu, участвующих в генерации.

В импульсном режиме наибольший практический интерес представляет генерация на так называемых самоограниченных переходах, нижние уровни которых метастабильны. Длительность существования инверсии населённости на таких переходах ограничена накоплением частиц на нижнем уровне; она не больше времени жизни частиц на верхнем рабочем уровне (рис. 6). Наибольшая мощность и эффективность генерации достигнута на переходах с первого резонансного уровня, т. к. он наиболее эффективно заселяется электронами. На самоограниченных переходах ряда атомов (Cu, Ba, Mn, Pb, Au, Eu и др.) получена генерация со средней мощностью > 1Вт при относительно высоком кпд 0,1-1%. Эти ГЛ обычно работают с высокой частотой повторения импульсов (5-20 кГц) и обладают высоким усилением. Наилучшие характеристики имеют ГЛ на парах Cu (=510,6; 578,2 нм), ср. мощность генерации которых приближается к 100 Вт при кпд ~1%.

3.3. Жидкостный лазер

ЖИДКОСТНЫЕ ЛАЗЕРЫ (ЖЛ) – лазеры, в которых активной средой является жидкость. Практическое применение имеют 2 типа Ж. л., существенно отличающиеся и дополняющие друг друга по свойствам излучения. ЖЛ на красителях допускают непрерывную перестройку длины волны l излучения. При смене красителей они могут генерировать l от 322 до 1260 нм как в непрерывном, так и в импульсном режимах. Способность к перестройке обусловлена широкими электронно-колебательными полосами спектров молекул. ЖЛ на неорганических жидкостях (работающие в импульсном и непрерывном режимах) превосходят по удельной мощности и энергии твердотельные лазеры, т. к. при той же концентрации активных частиц они допускают эффективное охлаждение активного вещества путём его прокачки через резонатор и теплообменник.

Рис. 7.

В существующих ЖЛ на неорганических жидкостях активными частицами являются ионы редкоземельных элементов (главным образом Nd3+), входящих в состав жидкого люминофора. Люминофор представляет собой смесь хлороксида (РОС13, SOC12, SeOCl2) с к-той Льюиса (SnС14, ZrС1 и др.). Например, в ЖЛ на люминофоре РОС13 - SnCl4-Nd ион Nd3+ окружён 8 атомами О, входящими в состав молекулы РОС13 (рис.7). Свет накачки поглощается ионами Nd3+, обладающими широкими полосами возбуждения. Большие времена жизни метастабильных уровней Nd3+ позволяют достичь порога генерации. Разработаны также ЖЛ, в которых ионы Nd3+ входят в качестве активной примеси в жидкие хлориды Al, Ga, Zr и др. или их смеси. Свойства ЖЛ
с ионами Nd3+ являются промежуточными между свойствами твердотельных неодимовых лазеров на стекле и на кристаллах. Особенности этих ЖЛ определяются свойствами ионов Nd3+, работающих по четырёхуровневой схеме. При накачке из основного состояния ионов Nd3+ (уровень 4I9/2) в их интенсивные полосы поглощения в областях длин волн 0,58; 0,74; 0,8 и 0,9 мкм они вследствие безызлучательной релаксации быстро переходят на метастабильный уровень 4F3/2. Генерация обычно происходит при переходах с уровня 4F3/2 на уровень 4I9/2 "приподнятый" над основным уровнем примерно на 2000 см-1 и поэтому практически ненаселённый. Это определяет малый порог генерации и относительно большие кпд (3-5%). Энергия генерации /1кДж, мощность в непрерывном режиме и в режиме повторяющихся импульсов >1 кВт. Это определяет область применения таких ЖЛ: лазерная технология, медицина, накачка других лазеров и т. п. Возбуждение ЖЛ производят ксеноновыми лампами. Основной недостаток, присущий всем ЖЛ, – относительно малая направленность излучения (большая расходимость). Применением активной коррекции или методов обращения волнового фронта можно устранить этот недостаток.

3.4. Полупроводниковый лазер

ПОЛУПРОВОДНИКОВЫЙ ЛАЗЕР (ПЛ) – лазер на основе полупроводниковой активной среды. В отличие от лазеров др. типов, в ПЛ используются квантовые переходы между разрешёнными энергетическими зонами, а не дискретными уровнями энергии. Лазерный эффект в ПЛ связан в основном с межзонной люминесценцией (излучательной рекомбинацией созданных внешним воздействием избыточных электронов и дырок; рис. 8). Поэтому длину волны l лазерного излучения можно выразить через ширину запрещённой зоны , (1)

где h - постоянная Планка, с - скорость света ПЛ, перекрывают спектральный диапазон от0,3 мкм до 45 мкм (рис. 9).

В полупроводниковой активной среде может достигаться очень большой показатель оптического усиления (до 104 см-1), благодаря чему размеры ПЛ исключительно малы, например длина резонатора может составлять несколько мкм, типично – 200-300 мкм. Помимо компактности, особенностями ПЛ являются малая инерционность () высокий кпд (10–50%) возможность плавной спектральной перестройки, большой выбор веществ для генерации в широком спектральном диапазоне.

Рис. 9. Межзонный оптический переход
в полупроводниках при накачке квантами
с энергией, большей hv.

К достоинствам ПЛ следует также отнести совместимость ПЛ
с полупроводниковыми приборами др. типов и возможность монолитной интеграции, возможность электронного управления режимом генерации и параметрами излучения – длиной волны, степенью когерентности, числом спектральных мод и т. п., возможность ВЧ-модуляции излучения путём модуляции тока накачки, низковольтность (<1-3 В) электропитания, а также наибольшую среди лазеров других типов долговечность (до 105 ч).

ПЛ включает в себя активный элемент из полупроводникового монокристалла, чаще всего в форме бруска ("чипа"). Собственно активная область элемента обычно составляет лишь его малую часть, и её объём, например, в современном, так называемом полосковом, инжекционном лазере, оказывается в пределах 10-11 – 10-10 см3 Оптический резонатор ПЛ образован либо торцевыми зеркальными гранями активного элемента (изготовляемого обычно путём раскалывания пластин по плоскостям спайности кристалла), либо внешними отражателями и сложными устройствами с периодическими структурами обратной связи (брэгговскими отражателями и структурами распределённой обратной связи).

3.5. Химический лазер

ХИМИЧЕСКИЙ ЛАЗЕР (ХЛ) – газовый лазер, в котором инверсия населённостей образуется в результате химических реакций. Возможность создания XЛ основана на том, что продукты многих экзотермических химических реакций образуются преим. в возбуждённых состояниях. Большинство XЛ работает на колебательно-вращательных переходах двухатомных молекул. Возбуждённые молекулы эффективно образуются, в частности, в результате экзотермических реакций замещения: , (1)

причём значительная часть выделяющейся энергии идёт на возбуждение колебательных уровней молекулы АВ. В результате образуется неравновесный газ двухатомных молекул АВ, в котором средняя величина колебательной энергии значительно превышает величину энергии, приходящейся на поступательные и вращательные степени свободы молекул. Такой неравновесный газ является активной средой с инверсной населённостью для большого кол-ва колебательных переходов.

Для работы ХЛ необходимо создать некоторое количество химически активных свободных радикалов, стимулирующих протекание химической реакции. С этой целью используются все способы воздействия на молекулы, приводящие к их диссоциации: прямой нагрев, вызывающий термическую диссоциацию; облучение УФ - или видимым светом, вызывающее частичную или полную фотодиссоциацию молекул; хим. реакции, сопровождающиеся образованием свободных радикалов; газовый разряд, в котором свободные радикалы образуются в основном при столкновениях электронов с молекулами; облучение химических реагентов пучками быстрых электронов или ионов, продуктами ядерных реакций и др. Поскольку в результате реакций, приводящих к возбуждению XЛ, происходят необратимые изменения химического состава исходных реагентов, необходимым условием длительной работы XЛ является непрерывное возобновление рабочего вещества.
