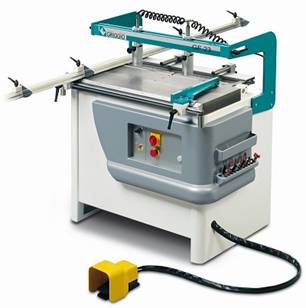

Сверлильно-присадочный станок GF-23

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм.

При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

ОБЛАСТЬ ПРИМЕНЕНИЯ

На средних и крупных предприятиях по производству корпусной мебели.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

    шпинделя снабжены быстросъемными цангами для замены инструмента; подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики; для быстрой перенастройки глубины сверления применено устройство "QUICK DEPTH"; В стандартную комплектацию станка входят 5 быстросъемных цанг.

Технические характеристики

Модель

GF23

GF27

GF35

Кол-во шпинделей, шт

23

27

35

Расстояние между двумя крайними шпинделями, мм

32

32

32

Количество сверлильных головок, шт

1

1

1

Расстояние между двумя внешними шпинделями, мм

704

832

1088

Макс. глубина сверления, мм

85

85

85

Частота вращения шпинделей, об/мин

2800

2800

2800

Мощность эл/двигателя, кВт

1,5

1,5

1,5 (2 двигателя)

Рабочее давление, атм

6 - 8

6 - 8

6 - 8

Габариты, мм

1150х780х1300

1200х780х1300

1980х780х1300

Масса, кг

330

360

520

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Сверление по пласти и по торцам изделия

На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

Широкие возможности шпиндельной головки

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.

Используемый инструмент

Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ф1,5 - 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

Быстрая настройка глубины сверления

Запатентованное устройство "QUICK DEPTH" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по
