Радиатор масляный 0 |
|
ОБЩИЕ СВЕДЕНИЯ
Радиатор масляный служит для охлаждения и поддержания оптимальной температуры масла в двигателях внутреннего сгорания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кол-во рядов трубок, шт……………….. ………………………………………………………………………………..2
Теплоотдача, кВт (ккал/ч)………………………………………………………………………………..……..9,6 (8300)
Емкость, л………………… ……………………………………………………………...……………………………….1

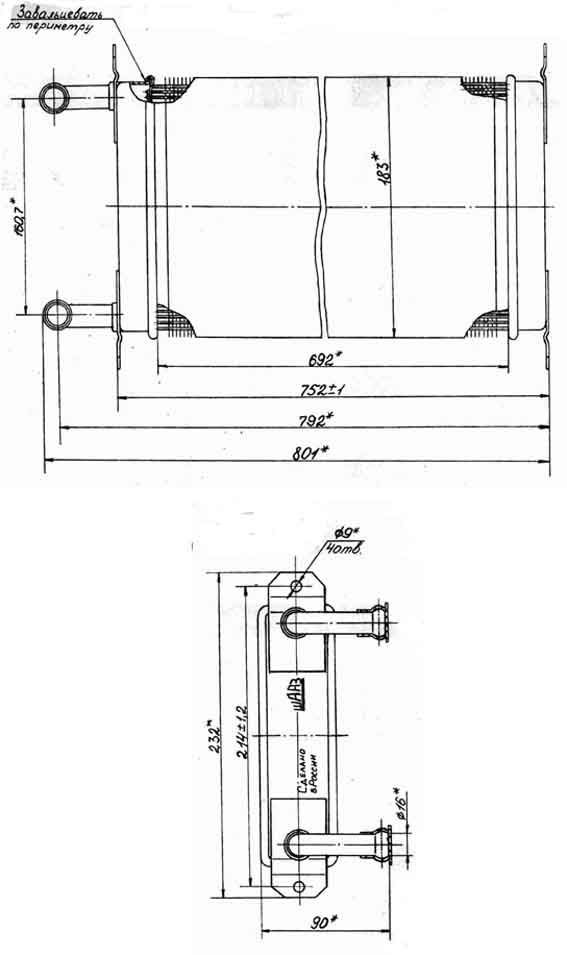

Габаритные размеры, мм (длина, ширина, высота)…………………………….…..……………………….801х232х54
Масса, кг…………………………………………………………………….………………...………………………..4,95
Радиатор масляный состоит из правого и левого стальных бачков, соединенных между собой сотой, которая состоит из охлаждающих пластин напрессованных на трубки радиатора и служащих для отвода тепла в окружающий воздух. Трубки и пластины изготовлены из латуни. |
|
ПРИМЕНЯЕМОСТЬ
Урал-4320, 5557, 5323 двиг. ЯМЗ236 М2; 238
МОДИФИКАЦИИ ИЗДЕЛИЯ
Модификации изделий | ||
№ п/п | Чертежное обозначение | Отличительные особенности |
1 2 3 | 5323 Р 0-01 0-01 | Расположение патрубков Расположение патрубков Изменен остов радиатора |
