Механический пульт обслуживания ALFA-OP-MU

Механический пульт обслуживания ALFA-OP-MU - описание

Обслуживающий пульт подключается к соединительной единице через специальные линию управления и линию прослушивания. Через линию управления оператор управляет коммутатором ALFA.

Механический пульт обслуживания "ALFA-OPxy-MU" имеет модульное построение с возможностью расширения от 16 кнопок до 112 кнопок с шагом по 16 кнопок линий (абонентов) в одном модуле.

Механический обслуживающий пульт состоит:

- Телефонная трубка

- Микрофон и громкоговоритель

- Функциональные клавиши

- Модули клавиш линий (от 1 до 7)

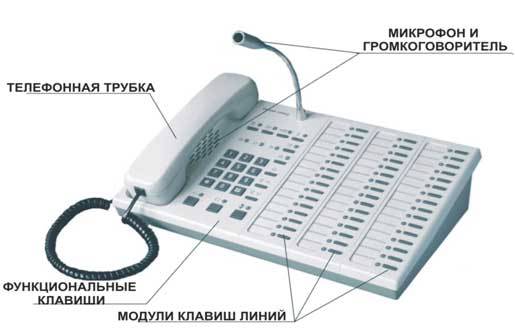

Рис. 2. Внешний вид механического обслуживающего пульта

Рис. 3. Блок - схема обслуживающего пульта ALFA-OPxy-MU

FT - функциональные клавиши

LT1 –LT7 - модули клавиш линий(абонентов)

K - конектор для подключения кабеля к соединительной единице

SK - системный кабель

HS - громкоговорящий комплект

TS - телефонная трубка

ZH a OZ - конектор для устройства записи переговоров и управления этим устройством

NS - педаль

R - микропроцессорное управление

DC - цепи питания

HO - разговорные цепи

Микропроцессорное управление R управляет работой пульта. Считывает нажатия кнопок, обменивается данными с соединительной единицей, управляет разговорными цепями пульта и при помощи оптической индикации LED диодами отображает состояние системы и подключенных линий.

Цепи питания DC – служат для питания пульта от источника питания 24В, размещенного в соединительной единице.

Разговорные цепи HO осуществляют:

Гальваническое разделение разговорной линии, линии прослушивания и линии записи разговоров

Управление сигналом для громкой, тихоú связи и записи разговора

Автоматическую регулировку уровня сигнала

- шумоподавление

Функциональные клавиши(кнопки) FT – клавишный номеронабиратель и клавиши для программирования и обслуживания системы с LED индикацией.

Модуль клавиш линий LT1 – LT7 содержит 16 кнопок с двухцветной оптической индикацией. Число кнопок линий зависит от конкретных требований пользователя и может быть в количестве от 1 до 7.Для микропроцессорного управления R достаточно, чтобы модули клавиш линий TL1, ...TLx имели правильно установленные при помощи перемычек адреса:

Модуль клавиш линий, находящийся первым от функциональных клавиш должен иметь адрес "1"

Модуль клавиш линий, находящийся вторым от функциональных клавиш должен иметь адрес "2"

И. т.д. до седьмого модуля клавиш линий, с адресом "7"

Конектор для подключения кабеля к соединительной единице K предназначен для подключения пульта к соединительной единице. Через конектор осуществляется передача сигнализации, питания, звуковых сигналов.

Системный кабель SK – внутренний соединительный кабель между фунукциональными клавишами, модулями клавиш линий и микропроцессорным управлением. При помощи этого кабеля микропроцессорное управление R считывает состояние клавиш и оптически отображает состояние системы (рис. 7).

Конектор для записи разговоров и управление устройством записи ZH a OZ предназначен для подключения устройства записи переговоров.

Педаль NS – позволяет управлять микрофоном в громкоговорящем режиме работы.
