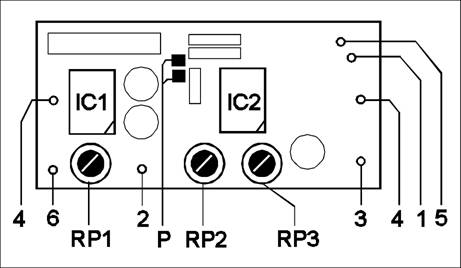

Точки подключения платы

Точки подключения платы.

1. Вход НЧ сигнала (с частотного детектора).

2. Выход CTC SS сигнала (на модулятор).

3. Напряжение питания +13.8 В.

4. Корпус.

5. Управление (Rx = 5-12 В) (Тх = 0 В).

6. Блокировка SQ.

RP1 – Установка частоты CTC SS.

RP2 – Установка амплитуды девиации CTC SS.

RP3 – Установка усиления входного НЧ сигнала.

Р - Блокировочная перемычка.

Сетка стандартных частот CTC SS.

64,7 Гц	88,5 Гц	118,8 Гц	162,2 Гц	225,7 Гц
71,9 Гц	97,4 Гц	131,8 Гц	172,9 Гц	250,3 Гц
79,7 Гц	107,2 Гц	146,2 Гц	203,5 Гц

Приборы необходимые для настройки платы CTC SS.

Измеритель модуляции (СК3-43). Осциллограф. Согласованная нагрузка 50-Ом. Частотомер. Источник стабилизированного питания ± 13.8 В. – 3 А.

Настройка платы CTC SS.

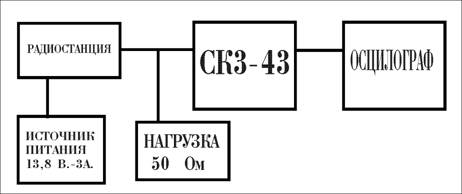

1. Соберите схему согласно рисунка.

2. Вращая резистор RP1, установите частоту CTC SS, выбранную из сетки стандартных частот CTC SS. Измерения проводить частотомером на 5 (пятой) ноге микросхемы IC1. Частота устанавливается с точностью до ± 0,5 Гц.

3. Включите радиостанцию на передачу в той сетке частот (A-G), где будет работать радиостанция. Вращая резистор RP2, установите уровень дивиации сигнала CTC SS равный 0,5 - 0,6 Кгц. контролируя по измерителю модуляции или осциллографу (сигнал синусоидальной или пилообразной формы амплитудой 0,1-0,12 В.клеток на пределе V/дел = 0,02 V).

4. Закоротите перемычку Р каплей припоя.

5. Произведите настройку второй радиостанции согласно пунктам 2 - 4.

6. Включите одну радиостанцию на передачу в той сетке частот (A-G), где будет работать радиостанция. На другой радиостанции, вращая резистор RP3 и контролируя уровень принимаемого сигнала осциллографом на перемычке Р, установите амплитуду синусоидального сигнала в пределах 1,3 - 1,5 В.

7. Настройте первую радиостанцию на номинальный уровень принимаемого сигнала согласно пункту 6.

8. Проверьте работоспособность двух или более радиостанций между собой на приём и передачу. Радиостанции должны «открываться» при повёрнутых до конца вправо ручках «SQ», даже при слабых входных сигналах.

CTC SS

(РУКОВОДСТВО ПО УСТАНОВКЕ)

CTCSS - система тонального управления

шумоподавлением.

Данная система предназначена для установки в мобильные и базовые радиостанции при создании локальных сетей из двух и более пользователей, и представляет собой устройство автоматического открывания шумородавителя ( SQL ). Принцип её работы основан на модуляции несущей частоты сигнала передатчика низкой частотой в пределах от 67 до 250,3 Гц. Так как эти частоты лежат вне полосы пропускания фильтра звуковых частот передатчика, то эти сигналы не воспринимаются на слух. Радиостанция абонента, снабжённая аналогичной системой, распознает только сигнал промодулированный соответствующей ей низкой частотой и автоматически включит УНЧ приёмника, на другие сигналы система не реагирует. Передача тонального сигнала в эфир производится автоматически - синхронно с нажатием тангенты.

Использование CTCSS эффективно как дополнительное средство защиты Вашего телефонного интерфейса от несанкционированного доступа.
