Инструкция по сборке
техническому обслуживанию и эксплуатации.
Расположение комплектующих в терминале (Напольный)

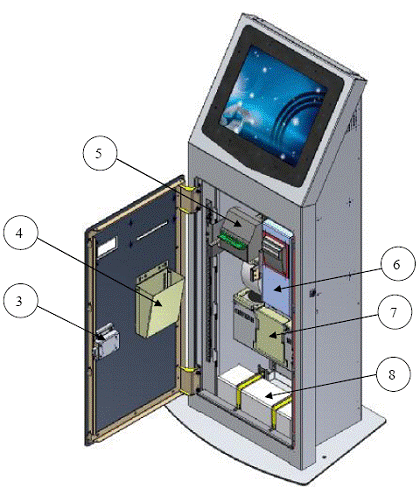

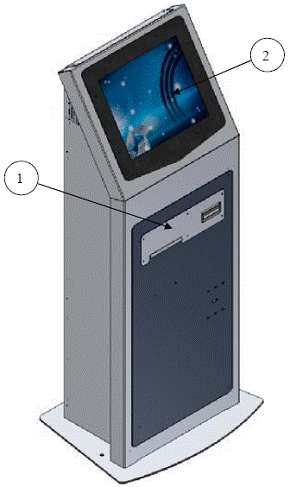

Рис.1 Общий вид терминала с расположенными в нем комплектующими:
1 – облицовка купюроприемника; 2 – мониторная сборка; 3 – замок; 4 – бункер; 5 – принтерная группа; 6 – сейф; 7 – короб электроники;
8 – блок бесперебойного питания.
Рисунок 2 – Дверь терминала Рисунок 3 – Крепление короба электроники и блока бесперебойного питания

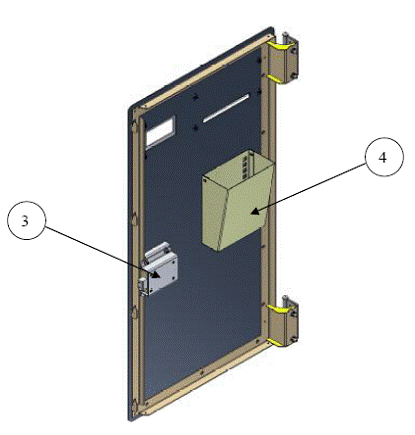

Дверь терминала блокируется ригельной системой и замком (3) сейфового типа повышенной секретности PART 3007 (форма ключа асимметричная бабочка).
Бункер (4) вешается на дверь с помощью язычков.
Блок бесперебойного питания (8) ставиться на основание терминала и крепится кронштейнами (9) и (10). Данные кронштейн дают
возможность ставить блоки питания разных размеров. Допустимые габариты блока бесперебойного питания: ширина – от 85 до 120 мм,
высота – от 115 до 160 мм. Настройка размера идет путем подбора взаимного расположения кронштейнов.
Короб электроники (7) крепится к дин-рейке корпуса двумя винтами М5 через закладные гайки. Нижние язычки короба заводятся
пазы дин-рейки. Перфорация на дин-рейке дает возможность регулировать положение короба по высоте.
Сетевой фильтр (11) ставится на шпильки и притягивается гайками М4.
Рисунок 4 – Крепление принтера Рисунок 5 – Кронштейн принтера

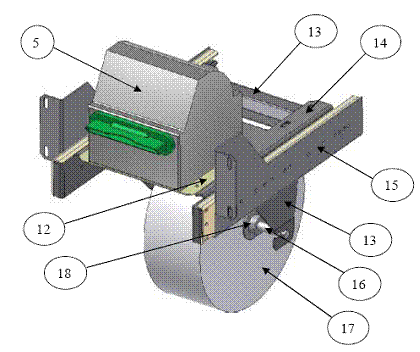

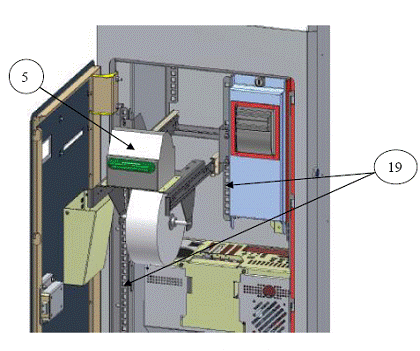

Принтер (5) устанавливается на кронштейне (14), который крепится к двум дин-рейкам (19) через закладные гайки и винты М5
(рисунок 4). На платформе (14) принтер (5) закрепляется при помощи адаптера (12) – пластины с запрессованными шпильками. В зависимости от используемого принтера терминал комплектуется соответствующим адаптером (перечень адаптированных принтеров и
фискальных регистраторов можно уточнить у наших специалистов). Совпадение положения отверстия для выдачи чеков на облицовке и принтере производится при помощи вертикальных пазов в двери терминала и горизонтальных пазов в кронштейне принтера. Рулон бумаги (17) закрепляется на оси (16) и фиксируется прижимами (18). Положение принтера по высоте можно изменить благодаря креплению на дин-рейках (19).
Рисунок 6 – Сейф Рисунок 7 – Крепление купюроприемника

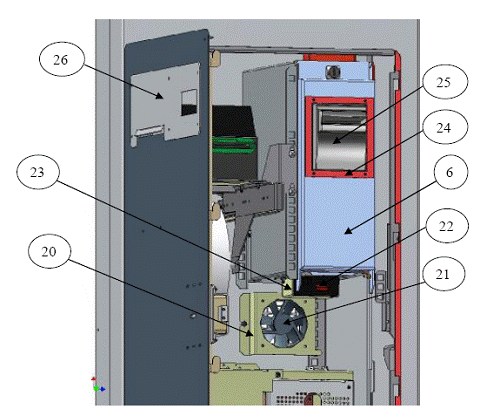

Вентилятор (20) крепится к кронштейну вентилятора (21) винтами. Язычки кронштейна заводятся в пазы дин-рейки и сам кронштейн вентилятора притягивается гайкой М4 к корпусу.
Модем (22) крепится к сейфу с помощью кронштейна модема (23).
Купюроприемник (24) крепится на дверке сейфа с помощью накладки (24) с четыремя запрессованными в нее шпильками. Благодаря
наличию горизонтальных пазов в дверке сейфа производится регулировка сейфа в данном направлении. Фиксирование купюроприемника
производится со внутренней стороны дверки сейфа. На двери терминала имеется облицовка (26), для точного ее позиционирования
относительно лицевой части купюроприемника производят регулировку при помощи вертикальных пазов в двери терминала.
Рисунок 8 – Расположение вентиляторов и антенны

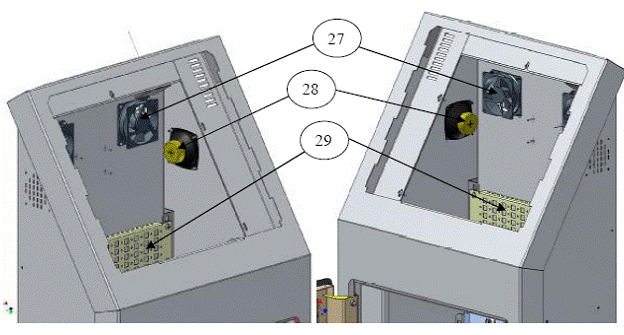

Вентиляторы (27) и динам (28) крепятся на корпус терминала. Притягиваются гайками М4.
Рейка крепежная (29)крепится винтами М5 к закладным гайкам которые установлены на дин-рейке корпуса.

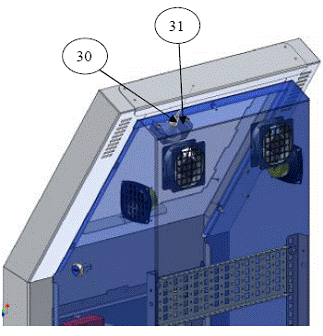

Антенна (30) заводится изнутри терминала и поджимается кронштейном антенны (31), который крепится с помощью гаек М4 к
корпусу.
Сенсорная панель (33) прижимается к облицовке (32) рамкой (34), затем монитор (35) крепится к рамке (34) уголками (36 и 37).
