Многомаршрутный коммутатор VoIP Tenor™. Цифровая серия CMS

Многомаршрутный коммутатор VoIP Tenor™
Цифровая серия CMS

Описание Особенности управления вызовами Технические характеристики Информация для заказа

Технология SelectNet™ обеспечивает превосходное качество речи. Интеллектуальная маршрутизация вызовов Интегрированный шлюз и привратник, соответствующие протоколу H.323 SIP агент До 960 VoIP каналов До 32 потоков Т1/Е1/PRI  Соответствуют требованиям систем IVR/RADIUS AAA Поддержка Quintum Call Routing Server Поддержка Quintum Tenor Monitor Доступно в 2х и 8ми слотовом шасси.

 Описание

Более интеллектуальный способ выхода на VoIP рынок

Коммутатор Quintum Tenor Carrier MultiPath Switch дает возможность телефонным компаниям-операторам, Интернет-провайдерам (ISP) и другим интеграторам в области телекоммуникаций предоставлять высококачественные услуги телефонной связи через IP-сети. В одном решении Tenor объединены шлюз, привратник и интеллектуальная маршрутизация вызовов, с поддержкой качества сервиса (QoS) и протоколов H.323 и SIP. Tenor CMS по своей функциональности великолепно подходит для решения таких задач, как:

Терминирование VoIP трафика	Последовательная коммутация	Организация центра обработки вызовов
Организация местной линия связи по IP	Маршрутизация по маршруту с наименьшей ценой	Организация карточной платформы

Полное интеллектуальное прикладное решение транспортного уровня:

Интеграция VoIP и коммутации каналов: Интеллектуальная коммутация вызовов между несколькими каналами и несколькими VoIP устройствами. Поддержка расширенной маршрутизации вызовов: Поддержка внешнего Сервера Маршрутизации Вызовов (CRS) для централизованного управления маршрутизацией и администрированием больших сетей. CRS предоставляет возможности гибкой настройки маршрутизации вызова, включая маршрутизацию по QoS, маршрутизацию по наименьшим затратам, маршрутизация в зависимости от вызывающего абонента и т. д. Поддержка управления сетью: Поддержка внешнего Сервера Управления Сетью (NMS) позволяет сократить расходы на поддержку сети за счет централизованного управления, аварийной сигнализации, сбора CDR и отслеживания состояния сети в реальном режиме времени. Расширенной интерактивный автоответчик (IVR): Поддержка многопользовательской, многоязыковой системы IVR.

Запатентованная технология SelectNet™ обеспечивает высокое качество речи.

Tenor использует собственную запатентованную технологию SelectNet™ для контроля стабильности, потерь пакетов и задержек в разговорном тракте, и, при необходимости, имеет возможность в середине разговора, без прерывания, переключаться с IP-сети на телефонную сеть и обратно.

Более высокий уровень интеллекта означает меньшую перегрузку сети

Благодаря технологии PacketSaver™, Tenor уменьшает загруженность IP-сети до 57%, посредством соединения голосовых пакетов нескольких вызовов в один, тем самым уменьшая объем передаваемой информации.

Интеллектуальные способности NATAccess™ означают более высокую безопасность

Отличительным признаком Tenor VoIP MultiPath Switch также является уникальная технология, которая позволяет работать за NAT-брандмуерами с разрешением трансляции сетевых адресов. Технически прогрессивное решение NATAccess™ снимает проблему NAT-брандмауеров, которые при установлении соединения с внешним абонентом часто неправильно транслируют внутренние IP-адреса в публичные адреса.

 ОСОБЕННОСТИ УПРАВЛЕНИЯ ВЫЗОВАМИ

Автоматическое определение типа вызова: голос/модем/факс Контроль ответа и разъединения Поддержка групп соединительных линий Поддержка публичных и частных систем нумерации Поддержка программируемой системы нумерации Автоматическое уравновешивание нагрузки Принудительная маршрутизация Поддержка пропускания вызовов на номера 800, 911, 411 и. т.п. Автоматическое присоединение и исключение цифр из набранных номеров Регистрация телефонных вызовов с начислением платы за переговоры Доставка номера вызывающего абонента

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики телефонной части Алгоритмы кодирования речи: G.723, G.711 и G.729ab. Поддержка факса: T.38 и группа III со скоростью 2.4, 4.8, 7.2, 9.6, 14.4 Kбит/с Модем через IP  Интерфейс: 8, 16, 24  или 32 Т1/Е1/PRI Законы кодирования: закон A, закон µ Улучшенная эхокомпенсация рекомендация ITU. G. 168, время задержки до 128 мс Протоколы передачи сигналов: National ISDN-2, Euro ISDN(ETSI), DASS2, Japan INS-NET1500, KDD, 4ESS, 5ESS, DMS100, Q. SIG  T1 CAS (E&M, Loop Start, Feature Group-D, DTMF, MF) E1 CAS (MFC R2, MFC R1)	Технические характеристики VoIP сети Интегрированный шлюз и привратник в соответствии с протоколом H.323 v.3 (совместим с H.323 v.4) SIP агент Поддержка сервера IVR/RADIUS для стандарта биллинга AAA Генерация CDR записей, поддержка до 4-х CDR-серверов одновременно Маскирование тишины и генератор комфортного шума Адаптивный буфер дрожания частоты Компенсации потери пакетов NATAccess™ Фильтрация IP До 960 одновременных звонков
Технические характеристики IP сети Интерфейс сети LAN: 10/100 Mбит/с Ethernet Стандартный интерфейс RJ-45 (IEEE 802.3) для соединений 10 Base-T и 100 Base-T ·  Поддержка качестава сервиса (QoS): IP TOS, DiffServ	Технические характеристики плат Системная карта Tenor CMS System Controller Card  Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1. Карта поддерживаетдо 2х карт DSP процессоров, каждая на 120 одновременных разговоров. Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров.
Конфигурация / Администрирование Графический интерфейс пользователя (GUI) Агент протокола SNMP v2 Выявление и оповещение аварийных ситуаций/неисправностей Интерфейс командной строки (CLI) Удаленный доступ по протоколу Telnet

Общие параметры для CMS:

Рабочая температура: 5°-40° С Рабочая влажность: 20%-80% Требования Telco: в соответствии с FCC часть 68, TS-016, TBR4, TS-038 Требования ЕМС: в соответствии с FCC часть 15 класс А, EN 55022 класс А (CISPR22), AS/3548, VCCI Безопасность: в UL, IEC 60950, TS001

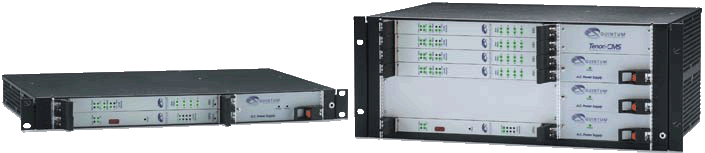

2х слотовое шасси (1U) Ш 44,5 см Х В 4,5 см Х 30,2 см Максимальный вес: 5,25 кг Питание AC: В, 50/60 Гц, 300 Вт Питание DC: В, 300 Вт

8ми слотовое шасси (4U) Ш 44,5 см Х В 17,8 см Х 30,2 см Максимальный вес: 12,5 кг Питание AC: В, 50/60 Гц, 300 Вт Питание DC: В, 300 Вт

 Информация для заказа

Каталожный номер	Описание
Шасси серии Tenor™ CMS
	Tenor CMS 240 шасси с питанием от переменного тока (1U) Шасси в стандартную стойку 19". 2 слота для карт. Встроеный блок питания от переменного тока (100-240 В, 50-60Гц). Шасси не включает в себя карту линейных интерфейсов, H.323 GeteKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Tenor CMS 240 шасси с питанием от постоянного тока (1U) Шасси в стандартную стойку 19". 2 слота для карт. Встроеный блок питания от постоянного тока (-48 В). Шасси не включает в себя карту линейных интерфейсов, H.323 GeteKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Tenor CMS 960 шасси с питанием от переменного тока (4U) Шасси в стандартную стойку 19". 8 слотов для карт. Два встроеных блока питания от переменного тока (100-240 В, 50-60Гц) с возможностью горячей замены. Шасси не включает в себя карту линейных интерфейсов, H.323 GeteKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Tenor CMS 960 шасси с питанием от постоянного тока (4U) Шасси в стандартную стойку 19". 8 слотов для карт. Два встроеных блока питания от постоянного тока (-48 В) с возможностью горячей замены. Шасси не включает в себя карту линейных интерфейсов, H.323 GeteKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
Системные карты, карты линейных интерфесов и карты DSP процессоров серии Tenor™ CMS
	Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 8 портов T1/E1/PRI. Карта поддерживает до 2х карт DSP процессоров, каждая на 120 одновременных разговоров.
	Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров До 120и одновременных разговоров. При использовании Tenor CMS в качестве TDM Switch, должна присутствовать минимум одна карта карта Tenor CMS DSP-120 (для использования сигнализации CAS)
	Системная карта Tenor CMS System Controller Card Карта системного контроллера для Tenor CMS240, Tenor CMS960 и Tenor CallRelay SP
Комплекты серии Tenor™ CMS
	Комплект Tenor CMS 240 8/120 Bundled System (1U) Включает в себя:  - Tenor CMS 240 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту. До 120и одновременных разговоров. Комплект не включает в себя H.323 GateKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 240 8/120 PS Bundled System (1U) Включает в себя:  - Tenor CMS 240 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Опция PacketSaver на 120 одновременных разговоров. До 120и одновременных разговоров. Комплект не включает в себя H.323 GateKeeper и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 240 8/240 Bundled System (1U) Включает в себя:  - Tenor CMS 240 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров До 240а одновременных разговоров. Комплект не включает в себя H.323 GateKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 240 8/240 PS Bundled System (1U) Включает в себя:  - Tenor CMS 240 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров  - Две опции PacketSaver на 120 одновременных разговоров. До 240и одновременных разговоров. Комплект не включает в себя H.323 GateKeeper и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 960 8/120 Bundled System (4U) Включает в себя:  - Tenor CMS 960 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту. До 120и одновременных разговоров. Комплект не включает в себя H.323 GateKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 960 8/120 PS Bundled System (4U) Включает в себя:  - Tenor CMS 960 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Опция PacketSaver на 120 одновременных разговоров. До 120и одновременных разговоров. Комплект не включает в себя H.323 GeteKeeper и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 960 8/240 Bundled System (4U) Включает в себя:  - Tenor CMS 960 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров До 240а одновременных разговоров. Комплект не включает в себя H.323 GeteKeeper, опцию PacketSaver и многоязыковый IVR Все эти опции необходимо заказывать отдельно
	Комплект Tenor CMS 960 8/240 PS Bundled System (4U) Включает в себя:  - Tenor CMS 960 шасси с питанием от переменного тока (100-240 В, 50-60Гц).  - Карта линейных интерфейсов Tenor CMS DS-1 на 8 портов T1/E1 с картой DSP процессоров на борту.  - Карта DSP процессоров Tenor CMS DSP-120 на 120 одновременных разговоров До 240а одновременных разговоров.  - Две опции PacketSaver на 120 одновременных разговоров. До 240и одновременных разговоров. Комплект не включает в себя H.323 GateKeeper и многоязыковый IVR Все эти опции необходимо заказывать отдельно
Дополнительный (третий) источник питания для шасси CMS 960
	Дополнительный источник питания от переменного тока (100-240 В, 50-60Гц)
	Дополнительный источник питания от постоянного тока (-48 В)
Лицевые панели для серии Tenor™ CMS
	Лицевая панель для серии Tenor CMS на 1 слот
	Лицевая панель для серии Tenor CMS на 3 слота
Опция Packet Saver™
	PS-120 Опция PacketSaver™ для Tenor™ CMS
Обновление GateKeeper
	GK-120 Обновление GateKeeper 120 для серии Tenor™ CMS Дополнительно 120 регистраций на устройстве серии Tenor™ CMS Для серии Tenor™ CMS возможно обновление для каждого устройства до 960 VoIP портов, или 1400 DN/IP записей.
Поддержка многоязыкового IVR
	IVR-1 Опция IVR Language для серии Tenor™ CMS Опция поддержки дополнительного языка IVR для серии Tenor™ CMS В стандартную комплектацию устройства входит поддержка 1 языка. Максимально возможное количество языков для серии Tenor™ CMS - 5.
