Оптические интерфейсы транспортных сетей SDH и OTN (стр. 14 )

ИНТЕРФЕЙСЫ ФИЗИЧЕСКОГО УРОВНЯ
ОПТИЧЕСКОЙ ТРАНСПОРТНОЙ СЕТИ.

Параметры по Рекомендации G.959.1





Таблица П4.1

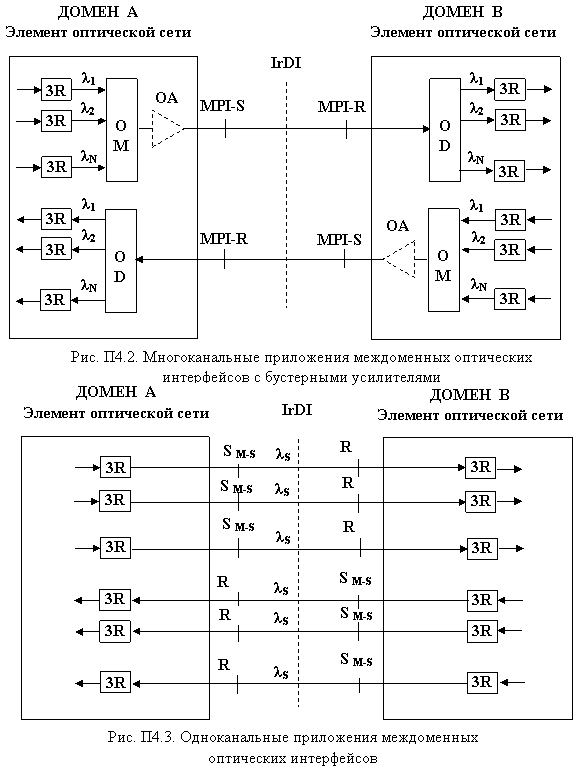

Параметры междоменных IrDI оптических интерфейсов

для многоканальных приложений

Параметры	Ед. изм.	P16S1‑1D2 P16S1‑1D5	P16I1‑2D2 P16I1‑2D3 P16I1‑2D5	P16S1‑2B2 P16S1‑2B5	P16S1‑2C2 P16S1‑2C3 P16S1‑2C5
Общая информация
Макс. число каналов		16	16	16	16
Скорость передачи/ линейное кодирование оптич. трибутивных сигналов		NRZ 2.5G	NRZ 10G	NRZ 10G	NRZ 10G
Макс. коэф. битовых ошибок		10 –12	10 –12	10 –12	10 –12
Тип волокна		G.652 G.655	G.652 G.653 G.655	G.652 G.655	G.652 G.653 G.655
Интерфейс в точке MPI‑SM
Макс. средняя мощность на выходе канала	дБм	–4	–3	+3	–7
Миним. средняя мощность на выходе канала	дБм	–10	–6	0	–11
Окончание табл. П4.1
Параметры	Ед. изм.	P16S1‑1D2 P16S1‑1D5	P16I1‑2D2 P16I1‑2D3 P16I1‑2D5	P16S1‑2B2 P16S1‑2B5	P16S1‑2C2 P16S1‑2C3 P16S1‑2C5
Интерфейс в точке MPI‑SM
Макс. средняя суммарная выходная мощность	дБм	+8	+9	+15	+5
Центральная частота	ТГц	192,1 + 0,2m, m = 0 ... 15	192,1 + 0,2m, m = 0 ... 15	192,1 + 0,2m, m = 0 ... 15	192,1 + 0,2m, m = 0 ... 15
Межканальный интервал	ГГц	200	200	200	200
Макс. отклонение центральной частоты	ГГц	40	40	40	40
Маска «глаза»		NRZ 2.5G	NRZ 10G Усиление	NRZ 10G Усиление	NRZ 10G Усиление
Оптический тракт (одна секция) от точки MPI‑SM до точки MPI‑RM
Макс. коэф. ослабления	дБ	11	6	11	11
Миним. коэф. ослабления	дБ	2	0	0	0
Макс. хроматическая дисперсия	пс/нм	800	400	800	800
Миним. оптич. возвратные потери в точке MPI‑SM	дБ	24	24	24	24
Макс. дискретный коэф. отражения между точками MPI‑SM и MPI‑RM	дБ	–27	–27	–27	–27
Макс. дифференциальная групповая задержка	пс	120	30	30	30
Интерфейс в точке MPI‑RM
Макс. средняя мощность на входе канала	дБм	–6	–3	+3	–7
Миним. средняя мощность на входе канала	дБм	–21	–12	–11	–22
Макс. средняя суммарная входная мощность	дБм	+6	+9	+15	+5
Макс. различие между мощностями в канале	дБ	NA	NA	NA	2
Макс. потери в оптическом тракте	дБ	1	2 для G.652 1 для G.653 1 для G.655	2 для G.652 1 для G.655	2 для G.652 1 для G.653 1 дляG.655
Миним. эквивалентная чувствительность	дБм	–22	–14 для G.652 –13 для G.653 –13 для G.655	–13 для G.652 –12 для G.655	–24 для G.652 –23 для G.653 –23 для G.655
Макс. коэф. отражения оптич. сетевого элемента	дБ	–27	–27	–27	–27

Таблица П4.2

Параметры одноканальных междоменных IrDI оптических интерфейсов

для внутриофисных приложений и малых расстояний. Сигналы класса NRZ 2.5G

Параметр	Ед. изм.	P1I1‑1D1	P1S1‑1D1	P1S1‑1D2
Общая информация
Макс. число каналов		1	1	1
Скорость передачи/ линейное кодиро-вание оптич. трибутивных сигналов		NRZ 2.5G	NRZ 2.5G	NRZ 2.5G
Макс. коэф. битовых ошибок		10 –12	10 –12	10 –12
Тип волокна		G.652	G.652	G.652
Интерфейс в точке MPI‑S
Диапазон рабочих длин волн	нм	1266–1360	1260–1360	1430–1580
Тип источника		MLM	SLM	SLM
Макс. среднеквадратичная ширина (σ)	нм	4	NA	NA
Макс. ширина на уровне –20 дБ	нм	NA	1	< 1
Макс. спектральная плотность мощности	мВт/10 МГц	ffs	ffs	ffs
Миним. коэф. подавления боковых мод	дБ	NA	30	30
Макс. средняя выходная мощность	дБм	–3	0	0
Миним. средняя выходная мощность	дБм	–10	–5	–5
Миним. коэф. экстинкции (гашения)	дБ	8,2	8,2	8,2
Маска «глаза»		NRZ 2.5G	NRZ 2.5G	NRZ 2.5G
Оптический тракт от точки MPI‑S до точки MPI‑R
Макс. коэф. ослабления	дБ	6	11	11
Миним. коэф. ослабления	дБ	0	0	0
Макс. хроматическая дисперсия	пс/нм	12	NA	По G.957 «S‑16.2»
Миним. оптич. возвратные потери в точке MPI‑S	дБ	14	14	14
Макс. дискретный коэф. отражения между точками MPI‑S и MPI‑R	дБ	–27	–27	–27
Макс. дифференциальная групповая задержка	пс	120	120	120
Интерфейс в точке MPI‑R
Макс. средняя мощность на входе канала	дБм	–3	0	0
Миним. чувствительность	дБм	–17	–17	–17
Макс. потери в оптич. тракте	дБ	1	1	1
Макс. коэф. отражения оптич. сетевого элемента	дБ	–14	–14	–14

Таблица П4.3
