Вседорожный кран QAY130
Шасси с 5 осями, трансмиссия автоматическая. Стрела с 5 секциями и гусек с 2 секциями, овальный профиль стрелы и грузоподъемные части сделаны из высококачественной стали. Единственный цилиндр для переднего поднятия. Главные и вспомогательные лебедки независимы друг от друга, работают не только индивидуально, но также и одновременно. Все операции выполняются при помощи двух джойстиков, что намного облегчает работоспособность оператора. Гидравлическая система разработана китайскими и немецкими специалистами по технологии LIEBHERR. Кран оборудован устройствами безопасности такими как ограничитель момента груза, ограничитель конца троса, выключатель предела подъема груза, клапан контроля безопасности, гидравлический клапан защиты давления, антикавитации и антиблокировочное устройство, и т. д., делают операции более надежными. На данной модели устанавливаются два двигателя, один мощный MERSEDES-BENZ OM502LA стандарта EURO III улучшает движение по дорогам и Cummins NTA855-C280 стандарта EURO 3 для крановой установки. Двигатели оснащены системой холодного запуска. Удобная и просторная кабина имеет 2 посадочных места, кабина оснащена кондиционером, отопителем кабины, автомагнитолой.

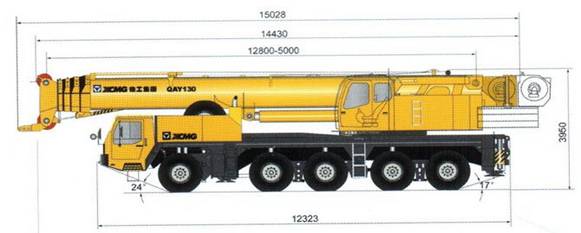

Технические характеристики:
Вес машины…...…………………………………………………………………………………….……………………………………………………………60000 кг
Нагрузка на 1 ось,2 ось …………………………………………..………………………………………………….….........................……………..……...12000кг
Нагрузка на 3 ось,4 ось …………………………………………..………………………………………………………...……………….…………………...12000кг
Нагрузка на 5 ось……. ……………………………………………..………………………………….....…………………...……………………..……..…...12000кг
Максимальная скорость движения………………………………………………………………..………………………………………………….....……76 км/ч
Мин. диаметр разворота……………………………………………………………………………………………………….………………………...………..24м
Высота конструкции от пола до потолка...………………………………………………………………………………..……………….…………………300мм
Угол подхода………………………………………………………………………………………………………………………………………..…………..…. 24°
Угол отъезда...…………………………………………………………………………………………………………………..………..……..………………... 17°
Двигатель
Модель………………………………………...MERSEDES-BENZ OM502LA (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем)
Номинальная мощность ……………………………………..…….............……………………………………………..….…380 кВт (517 л. с.) при 1800 об/мин
Максимальный крутящий момент…………………………………………………..……………………………………………………………2400Н. м/1200об/мин
Расход топлива (на 100 км)…………………………………………………………………………………………………………………..………………………..80л
Пусковой двигатель…………………………………………………………………………………………………………………………………………..24 В, 11 кВт
Данные подъема
Двигатель………………………………………...Cummins NTA855-C280 (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем)
Номинальная мощность …………………………………………............…………….………………………………..….…162 кВт (222 л. с.) при 2100 об/мин
Максимальный крутящий момент……………………………………………….………………………………………………………………854Н. м/1400об/мин
Максимальная грузоподъемность……………………..……………………………………………...………………………………………….………………..130т
Номинальный рабочий радиус……………………………………………………………………………………………...……………………...………………..3м
Максимальный момент груза на основной стреле……………………………………………………..………………………………….....................4120 кН. м
Максимальный момент груза при полном вылете стрелы……………………………………………………………..…………….......................1342 кН. м
Максимальный момент груза при полном вылете стрелы + гусек..……………………………………………………..........................................1760 кН. м
Расстояние между аутригерами (продольный)………………………………………………………..…………………………………………………………..8 м
Расстояние между аутригерами (Боковой)………………………………………………………………………………...………………………...………...7.5 м
Высота основной стрелы………………………………………………………………………………...……………………………………………..……..…..12.2м
Полный вылет стрелы………………………………………………………………………………………………………..…………………………………….50 м
Полный вылет стрелы + гусек…………………………………………………………………………………………………………………...……………….68.2м
Время подъема стрелы…………………………………………………………………………………..…………………………………………………...……..60 с
Время полного выдвижения стрелы………………………………………………………………………………………..……………………………...……..420 с
Максимальная скорость колебания………………….………………………….…………………………………………………………………......….2 об\мин Время выдвижения аутригеров………………………..………………………………………………….…………………………………………………….…40 с
Главная лебедка
Скорость подъема, предельная нагрузка………………………………………………………….……………………………………….……..…100 м./минута
Вспомогательная лебедка
Скорость подъема, предельная нагрузка ……………………….………………………………………………………………………………..…100 м./минута
