СЫРЬЕ ДРЕВЕСНОЕ. ГРУППОВОЙ МЕТОД ИЗМЕРЕНИЯОБЪЕМА ПО МАССЕ | ОСТ |
Введен впервые |
Настоящий стандарт распространяется на древесное сырье, заготовляемое из стволовой части, сучьев и корней деревьев и кустарников, и устанавливает групповой метод измерения его объема с корой или без коры по массе.
Стандарт не распространяется на измельченную древесину с длиной всех частиц менее 6 см. Применение настоящего стандарта для измерения объема хлыстов, а также круглых лесоматериалов имеющих номинальную длину, предусмотренную в ГОСТ 2708-75, допускается по соглашению сторон.
1. ПРИНЦИПЫ ИЗМЕРЕНИЙ.
1.1. Объем древесного сырья в партии вычисляют умножением массы сырья в партии на удельный объем сырья.
Q = M * K, (1)
где Q – объем древесного сырья в партии, м3;
M – масса древесного сырья в партии, т;
К – удельный объем древесного сырья, м3/т, или см3/г.
1.2. Удельный объем древесного сырья измеряют выборочно по образцам одним из следующих методов:
по объему и массе образцов – метод ОМ,
по запасу плавучести образцов – метод ЗП.
Применение метода ОМ в пределах области распространения стандарта не ограничено. Метод ЗП применяют при соблюдении следующих условий:
в партии не встречаются единицы сырья с удельным объемом менее 1,0 м3/т (не обладающие плавучестью);
объем древесного сырья измеряется вместе с корой (при наличии коры);
из сырья могут быть получены образцы длиной от 0,4 до 1,0 м, толщиной от 2 до 20 см с отношением длины к толщине не менее 3:1.
Образцами являются единицы древесного сырья, включенные в выборку, или полученные из них отрезки, по одному из каждой единицы сырья.
Примечание: Выбор метода измерения удельного объема и установление размера партии сырья производятся по согласованию поставщика и потребителя при заключении договора на поставку сырья.
1.3. Удельный объем древесного сырья методом ОМ определяют по массе образцов сырья, массе воды, слившейся из сосуда при погружении в него образцов, и плотности воды. При измерении объема древесного сырья без коры с образцов снимают кору после взвешивания перед погружением в воду.
Значение удельного объема древесного сырья методом ОМ вычисляют по формуле:
где: т^ - масса 1*-го образца выборки, г;
^. - масса воды, слившейся из сосуда при погружении в него 1-го образца; г;
'~1 - номер образца в выборке;
ги - количество образцов в выборке, шт.;
Д - плотность воды, = 1,0 г/см3.
1.4. Удельный объем древесного сырья методом ЗП определяют по наибольшей и наименьшей длине образца и четырем замерам высоты, выступающей над водой части образца, удерживаемого в свободно плавящем состоянии с вертикальной продольной осью. Два замера высоты делают при погружении образца в воду одним торцом и два замера при погружении другим торцом.

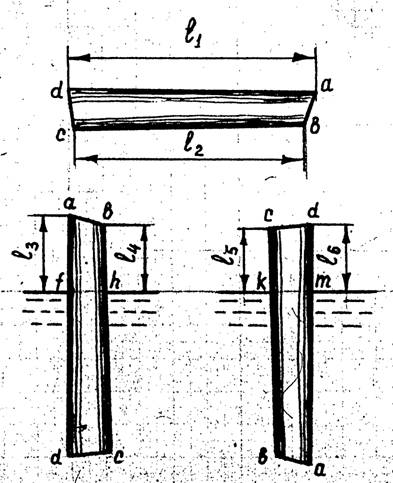

Схема измерения показана на черт.1.
Удельный объем отдельного образца вычисляют по формуле:
1
I
К-1 •="'——г——о ' р—7——7~\ • ^ \ п. 1 ^А*- ^+^
А 2 ( ^ + 4)
Среднее по выборке значение удельного объема вычисляют по формуле:
- г ^
к= 1г ' ^ к - (4)
1.5. Удельный объем древесного сырья, состоящего из смеси древесных пород, определяют по значениям удельных объемов древесного сырья каждой породы и массы сырья этой породы в выборке.
Р К = ^ (Л.. К^ , . (5)
где Кь - удельный объем сырья ^-й породы» м^т;
<^. - доля массы сырья >-й породы в общей массе сырья в выборке.
2. СРЕДСТВА ИЗМЕРЕНИЙ
2.1. Для измерения массы древесного сырья в партии - весы, соответствующие требованиям ГОСТ 8.424-81 при перевозке железнодорожным транспортом или ГОСТ 8.484-83 при перевозке автомобильным транспортом.
2.2. Для измерения удельного объема древесного сырья методом ОМ:
весы среднего класса точности по ГОСТ с пределом взвешивания 30 или 50 кг;
сосуд со сливным отверстием и решеткой для погружения образцов в воду (рекомендуемые конструкция и размеры сосуда приведены в приложении 1);
ведро для сбора и взвешивания воды, вытесненной образцами при погружении.
2.3. Для измерения плотности древесного сырья методом ЗП:
рулетка металлическая по ГОСТ 7502-80 с пределом измерений до 1000 мм;
сосуд произвольной формы для измерения высоты выступающей над водой части плавающего образца.
Размеры сосуда должны обеспечивать измерение высоты образца без касания им стенок или дна.
2.4. Электронная клавишная вычислительная машина.
3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
3.1. Измерение массы древесного сырья в партии по ГОСТ 8.484-83 при перевозке сырья автомобильным транспортом и по ГОСТ 8.424-81 при перевозке по железной дороге.
При поставке сырья с налипшей грязью или льдом масса партии древесного сырья снижается на 3%.
Регистрация результатов измерений массы сырья в партии согласно приложению 2.
3.2. Отбор единиц сырья в выборку для измерения удельного объема древесного сырья.
Отбор единиц сырья в выборку и выпиливание из них образцов (при необходимости) производят:
у поставщика в процессе заготовки партии сырья, если она не подлежит, хранению перед взвешиванием;
у потребителя в процессе подготовки сырья к переработке.
Выборка древесного сырья, используемая для измерения удельного объема, должна состоять не менее чем из 150 единиц сырья, отобранных из партии случайным образом:
при отборе из непакетированного сырья (россыпью на транспортере, в куче) - равномерно из разных мест партии;
при отборе из пакетированного сырья (пучки, воз на автомобиле, штабель в вагоне и т. п.) - из одного или нескольких пакетов. Для этого доступные для отбора пакеты нумеруют, затеи случайным образом (например, с помощью карточек) устанавливают номера пакетов, из которых подряд отбирают требуемое количество единиц сырья.
Если среди 150 единиц сырья в выборке окажется менее 20 единиц какой-либо древесной породы, для которой необходимо установить значение удельного объема, то производят дополнительный отбор единиц сырья этой породы пока их число не достигнет 20.
Образцы выпиливают из средней части единиц сырья, если оно подвергалось хранению, и поочередно от верхнего (тонкого) и нижнего (толстого) торца свежезаготовленного (раскряжеванного) сырья.
По согласованию поставщика и потребителя допускается:
применение других способов случайного отбора единиц сырья в выборку и изготовления образцов;
распространение результатов выборочного контроля удельного объема на несколько партий древесного сырья одного и того же назначения, поставляемых в определенный период времени.
3.3. Измерение удельного объема древесного сырья методом ОМ.
3.3.1. Если отобранные в выборку единицы сырья имеют длину более 50 см, из них выпиливают образцы длиной от 10 до 50 см, при этом разность значений длины у отдельных образцов не должна превышать 10 см. Образцы толщиной более 25 см раскалывают на части с размерами поперечного сечения не более 25 см.
3.3.2. Образцы сортируют по породам, очищают от пыли и опилок и взвешивают (у расколотых образцов взвешивают все части).
Результаты взвешивания округляют до цены деления весов и заносят в журнал регистрации согласно приложению 3.
3.3.3. Если объем древесного сырья измеряется без коры, то после взвешивания с образцов снимают кору.
3.3.4. Сосуд со сливным отверстием устойчиво размещают на горизонтальном основании, закрепляют в нем решетку и заливают водой с температурой 15-25°С выше уровня сливного отверстия. Излишкам воды дают слиться.
При всех измерениях уровень воды в сосуде считают стабилизированным, если капельное истечение воды со сливного отверстия происходит, но его скорость не превышает одной капли в секунду.
3.3.5. Взвешивают пустое ведро для сбора воды, сливающейся при погружении образцов.
Образцы смачивают водой и ставят на решетчатое основание для стекания излишков воды на 2-5 минут. Затем их по отдельности или группами, состоящими из образцов одной породы, погружают в сосуд со стабилизированным вровень со сливным отверстием уровнем воды, для полного погружения образцы прижимают решеткой, собирают в ведро всю вытесняемую образцами воду. Когда уровень воды в сосуде вновь стабилизируется, слившуюся воду взвешивают.
Операции по наполнению сосуда водой, стабилизации уровня воды, погружению образцов, сбору вытесненное воды до повторной стабилизации уровня и взвешивания вытесненной образцами воды повторяют, пока не будет измерена масса воды, вытесненной всеми образцами выборки (включал все части расколотых образцов).
Результаты взвешивания пустого ведра и ведра со слившейся водой округляют до цены деления весов и заносят в журнал регистрации с учетом породы образцов (приложение 3).
3.3.6. Значения удельного объема древесного сырья вычисляют по формуле (2) для каждой древесной породы с округлением результата до 0,01 м3/т.
3.4. Измерение объема древесного сырья методом ЗП
3.4.1. Из единиц сырья, отобранных в выборку по п. 3.2, с длиной более 1 м выпиливают образцы с требованиями к размерам, изложенными в п. 1.2.
3.4.2. У каждого образца линейкой или рулеткой измеряют (черт. 1) наибольшую 1 и наименьшую 2 длину. Образец погружают в воду одним торцем и, удерживая в свободно плавающем состоянии с вертикальной продольной осью, отмечают (шилом или чертилкой) точку " г " (черт.1), находящуюся под точкой "а" в месте, где боковая поверхность образца касается воды, измеряют отрезок ^о, затем отмечают точку "^" (под точкой "с") и измеряют отрезок.
Образец погружают в воду другим торцем и аналогичным образом измеряют отрезки ^5 и ^6.
Результат измерения длины и отрезков округляют до 1 мм и заносят в журнал регистрации (приложение 4).
3.4.3. Удельный объем образца вычисляют по формуле (3) с округлением результата до 0,001 м3/т. Среднее выборочное значение удельного объема вычисляют по формуле (4) для сырья каждой породы с округлением результата до 0,01 м3/т.
3.5.Значение удельного объема древесного сырья, состоящего из смеси пород, вычисляют по формуле (5) с округлением результата до 0,01 м3/т. При этом долю массы сырья каждой породы устанавливают по данным 150 единиц сырья, включенных в выборку. Допускается визуальная оценка распределения сырья в партии по породам с округлением доли сырья отдельных пород до 0,1.
3.6. Значение объема древесного сырья в партии вычисляют по формуле (1) с округлением результата до 0,1 м3.
3.7. Организация измерений.
3.7.1. Измерение объема древесного сырья производится поставщиком и (или) потребителем. Вместо постоянного присутствия при измерениях одна из сторон может ограничиться периодическим контролем измерения, проводимых другой стороной. Каждая из сторон имеет право ознакомиться с документацией другой стороны, касающейся, измерений объема древесного сырья.
3.7.2. Для устранения систематических погрешностей измерения объема древесного сырья, вызванных отклонением действительного значения удельного объема древесного сырья от установленного соглашением сторон значения, поставщик или потребитель производят проверку значений удельного объема. Проверка производится при изменении природных или производственных условий заготовки, транспортирования или изменении сроков хранения древесного сырья в соответствии с п.3.2.-3.4. стандарта при сокращении объема выборки до 50 единиц сырья.
Если установленное проверкой значение удельного объема отличается от используемого при определении объема более чем на ± 2%, производится повторное выборочное измерение удельного объема в соответствии с п.3.2-3.4. При этом с согласия сторон могут быть использованы данные по проверенным 50 единицам сырья.
4. ПОКАЗАТЕЛИ ТОЧНОСТИ ИЗМЕРЕНИЙ.
При соблюдении требований стандарта погрешность определения объема, партии древесного сырья с вероятностью 0,95 не превышает 5 %.
* * *
Чертеж 1.

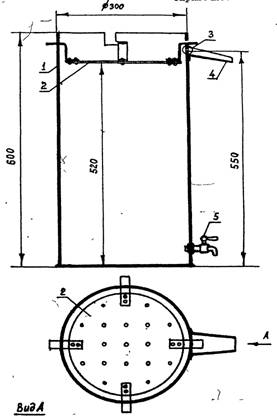

ПРИЛОЖЕНИЕ 1.
Справочное.
|
1 – корпус; 2 – решетка; 3 – сливное отверстие; 4 – желоб сливного отверстия; 5 – кран.
1. ССЫЛОЧНО НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, перечисления, приложения |
ГОСТ 8.424-81 | 2.1. |
ГОСТ 8.484-83 | 2.1. |
ГОСТ | 2.2. |
ГОСТ 7502-80 | 2.3. |
