Вальцы электромеханические

ВАЛЬЦЫ

электромеханические

ВЭР

1.  Назначение изделия №________

Вальцы электромеханические предназначены для вальцовки листового материала s в не более 50 кгс/мм2.

2. Технические характеристики

Максимальная длина листа - ________ мм;

Максимальная толщина листа - _____ мм;

Диаметр верхнего вала - ______ мм;

Скорость подачи листа - __________ мм/сек.;

Габаритные размеры: длина - ______ мм;

ширина - _____ мм;

высота - ______ мм.

Масса - _____ кг.

2  3

5

6

4

7

1

рис.1

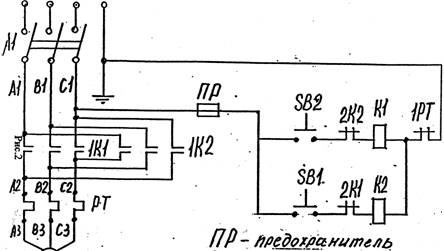

РТ – реле тепловое

А1 – автомат выкл. АЕ 2046 – 10А

К1, К2 – магнитный пускатель

SB1,SB2 – кнопка КЕ - 011

3.Комплект поставки

1.  Вальцы электромеханические в сборе – 1 шт.

Паспорт на изделие – 1 шт.

4.  Устройство и принцип работы

Устройство (рис.1): рама – 1, валы ведущие – 2, вал ведомый – 3, приводной механизм, включающий в себя: электродвигатель, редуктор, клиноременная и зубчатая передача.

Электродвигатель включается при помощи пускателя.

Перед началом работы вал прижимной 3 при помощи винтов 5 поднять над ведущими валами 2 на толщину изгибаемого листа. Установить лист между прижимным и ведущими валами. Путем периодического нажима прижимного вала, возвратно-поступательного передвижения заготовки происходит его вальцовка. После гибки, для извлечения заготовки с вала, необходимо отвернуть винты 5, вынуть фиксаторы 6, прижимной вал вместе с корпусом подшипника вынуть из направляющих, при необходимости с одной стороны снять корпус подшипника, и снять заготовку.

ВНИМАНИЕ!

Не допускать использование вальцов не по назначению (правка, рихтовка ударным инструментом).

5. Техника безопасности

Электродвигатель должен быть заземлен и занулен.

ЗАПРЕЩАЕТСЯ! Включать электродвигатель при снятом ограждении, вынимать фиксаторы – 8 при включенном электродвигателе.

Электрооборудование: электродвигатель______________________

Редуктор_________________________________________________

6. Свидетельство о приемке.

Вальцы ВЭР________ серийный номер ________________ соответствуют техническим условиям и признаны годными для эксплуатации.

Дата выпуска:_________________________ 200__г.

ответственного лица:________________

Дата продажи: «____» ___________________ 200__ г.

Фирма продавец _________________________________________

Подпись продавца_______________

М. П.

Подпись покупателя _____________

7. Гарантийные обязательства

7.1.Предприятие – изготовитель гарантирует работоспособность изделия в течение гарантийного срока 12 месяцев со дня реализации изделия потребителю, при соблюдении правил хранения и эксплуатации.

7.2. Дефекты, выявленные в процессе эксплуатации станка, возникшие по вине предприятия-изготовителя, в течении гарантийного срока устраняются торговой фирмой, где он был приобретен.

7.3. Устранение дефектов или замена станка не производится в случаях:

-  отсутствие в паспорте штампа торгующей организации и даты продажи;

-  повреждение станка в результате механического воздействия;

-  превышения сроков и нарушения условий хранения;

-  некомплектности станка по разделу 3 настоящего паспорта;

-  изменения конструкции станка;

-  нарушения правил эксплуатации.

Настоящая гарантия дает Покупателю право на бесплатную замену дефектных частей и выполнение ремонтных работ, если поломка произошла по вине предприятия-изготовителя.

Транспортировка неисправного изделия осуществляется силами покупателя.

Внимание: Перед пуском изделия в эксплуатацию внимательно ознакомьтесь с инструкцией. Нарушение правил эксплуатации влечет за собой прекращение гарантийных обязательств перед покупателем.

При возникновении неисправностей изделия в течение гарантийного срока покупателю необходимо обратиться на предприятие-изготовителя.

По вопросам приобретения просьба обращаться по тел.(495), т/ф (4, (916)(моб) www. *****
