Рис. 1. Общая блок-схема сенсорной системы
Рис. 2. Первичный и вторичный рецепторы.
1 – тело нейрона, 2 – дендрит, 3 – аксон, 4 –капс – рецептор, 6 – синапс
Рис. 3. Примеры реакций адаптирующихся и неадаптирующихся рецепторов в ответ на включение раздражителя постоянной интенсивности. 1 – отметка раздражителя (исходно выключен), 2 – рецепторный потенциал адаптирующегося рецептора, 3 – рецепторный потенциал неадаптирующегося рецептора, 4 – потенциалы действия в волокне, идущем от адаптирующегося рецептора, 5 – потенциалы действия в волокне, идущем от неадаптирующегося рецептора
Рис. 4. Схема топических отношений в сенсорных системах.
I – рецептивная поверхность, II – участок в ЦНС, на который проецируется данная рецептивная поверхность; 1 – область с большой плотностью рецепторов, информация от нее обрабатывается большим количеством нейронов, занимающих значительную зону в ЦНС (заштриховано), 2 – область с малой плотностью рецепторов, обработку сигналов от нее производит существенно меньшая зона в ЦНС. Стрелками указаны сенсорные проекции
Рис. 5. Схема дивергенции (А) и конвергенции (Б) сигналов в ЦНС. Схематически изображены нервные клетки, их аксоны и образуемые ими синапсы. Стрелки отмечают направление передачи сенсорной информации

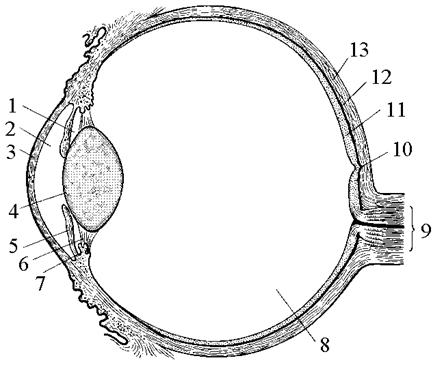

Рис. 6. Схема глазного яблока.
1 – задняя камера глаза, 2 – передняя камера глаза, 3 – роговица, 4 – хрусталик, 5 – радужка, 6 – кольцеобразная связка хрусталика, 7 – ресничное тело, 8 – стекловидное тело, 9 – зрительный нерв, 10 – желтое пятно, 11 – сетчатка, 12 – сосудистая оболочка, 13 – склера

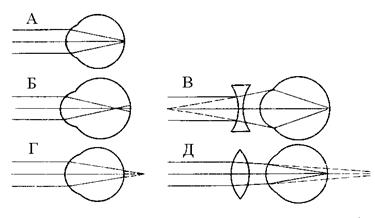

Рис. 7. Схема рефракции в нормальном (А), близоруком (Б) и дальнозорком (Г) глазах. Оптическая коррекция близорукости (В) и дальнозоркости (Д)
Рис. 8. Клеточное строение сетчатки.
1 – палочки, 2 – колбочка, 3 – биполярные клетки, 4 – горизонтальная клетка, 5 – амакриновые клетки, 6 – ганглиозная клетка, 7 – аксон ганглиозной клетки, входящий в зрительный нерв. Стрелкой показано направление светового потока
Рис. 9. Палочка (слева) и колбочка (справа) сетчатки.
I – наружный сегмент, II – внутренний сегмент, III – ядерная зона, IV – синаптическое тельце. 1 – мембранные диски, 2 – цитоплазматическая мембрана, 3 - митохондрии

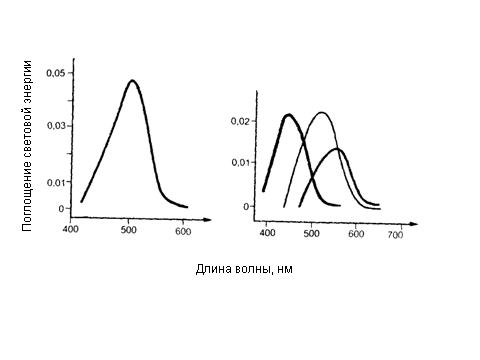

Рис. 10. Спектры поглощения световой энергии различными типами фоторецепторов: А – палочками, Б – колбочками синечувствительными (1), зеленочувствительными (2) и красночувствительными (3). По оси абсцисс – длина волны (в нм), по оси ординат – процент поглощаемой энергии света

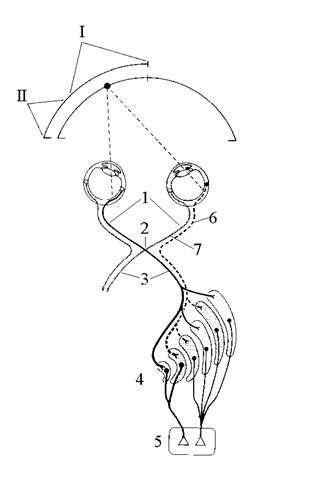

Рис. 11. Проекции левого поля зрения в ЦНС.
I – область бинокулярного зрения, II – область монокулярного зрения. 1 – зрительный нерв, 2 – зрительная хиазма, 3 – зрительный тракт, 4 – шесть слоев наружного коленчатого тела, 5 – первичная зрительная кора, 6 – волокна от наружной части правой сетчатки, 7 – волокна от внутренней части правой сетчатки
Рис. 12. Пути передачи зрительной чувствительности и связанные с ее обработкой основные структуры ЦНС
Рис. 13. Схема строения уха человека.

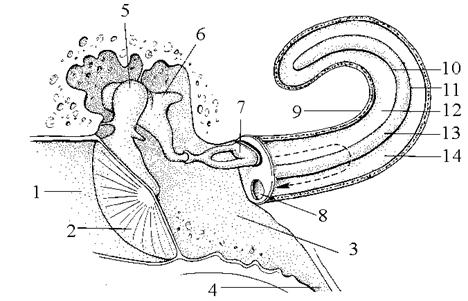

1 – наружный слуховой проход, 2 – барабанная перепонка, 3 – барабанная полость, 4 – евстахиева труба, 5 – молоточек, 6 – наковальня, 7 – стремечко, прилегающее к овальному окну, 8 – круглое окно, 9 – костная улитка (частично развернута), 10 – мембрана Рейснера, 11 – основная мембрана, на которой расположен кортиев орган, 12 – вестибулярная лестница, 13 – улиточный проток, 14 – барабанная лестница. Стрелкой показан путь звуковых колебаний

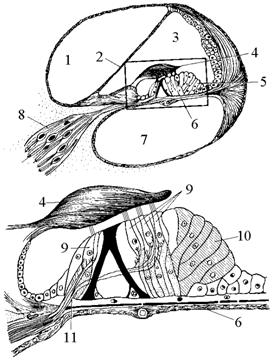

Рис. 14. Поперечный разрез через улитку (вверху). Кортиев орган очерчен прямоугольником и представлен снизу в увеличенном виде.
1 – вестибулярная лестница, 2 – мембрана Рейснера, 3 – улиточный проток, 4 – покровная мембрана, 5 – кортиев орган, 6 – основная мембрана, 7 – барабанная лестница, 8 – спиральный ганглий, 9 – волосковые рецепторные клетки, 10 – опорные клетки, 11 – волокна, идущие к рецепторам от нейронов спирального ганглия
Рис. 15. Волосковые рецепторы с подходящими к ним чувствительными волокнами

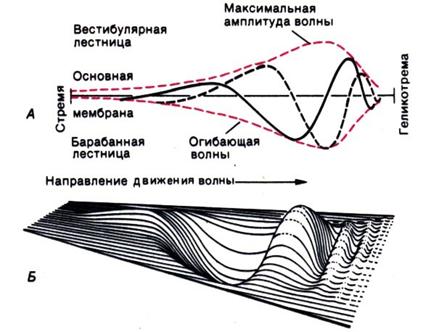

Рис. 16. А – Схема бегущей волны в два момента времени. Огибающая показывает ее максимальную амплитуду при постоянной частоте в различных участках улитки. Б – Трехмерная реконструкция волны

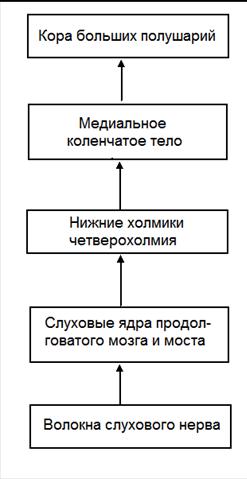

Рис. 17. Пути передачи слуховой чувствительности и связанные с ее обработкой основные структуры ЦНС
Рис. 18. Частотно-пороговые кривые для двух различных нейронов

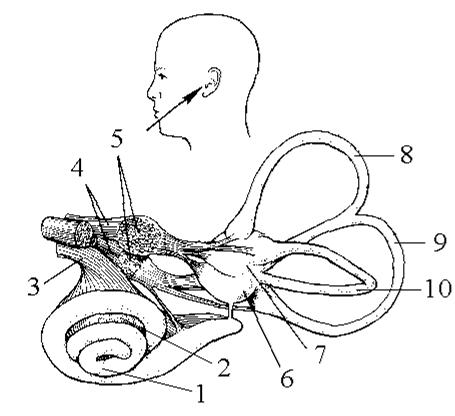

Рис. 19. Внутреннее ухо человека
1 – улитка, 2 – спиральный ганглий, 3 – улиточный нерв, 4 – вестибулярный нерв, 5 – вестибулярный ганглий, 6-7 – преддверие: 6 – круглый мешочек, 7 – овальный мешочек, 8-10 – полукружные каналы: 8 – верхний, 9 – задний, 10 – боковой.
Стрелкой указано направление взгляда художника, рисовавшего внутреннее ухо
Рис. 20. Пути передачи вестибулярной информации и связанные с ее обработкой основные структуры ЦНС
Рис. 21. Кожные рецепторы. I. Расположение рецепторов в коже: А – эпидермис, Б – дерма. 1 – нервные волокна, 2 – рецептор Меркеля, 3 – тельце Мейснера, 4 – свободное нервное окончание, 5 – нервное окончание в волосяной сумке, 6 – цилиндр Руффини, 7 – тельце Пачини. II. Увеличенное тельце Пачини. А –периферическая нервная система, Б – ЦНС. 1 – инкапсулированное нервное окончание, 2 – периферический отросток нейрона в миелиновой оболочке, 3 – тело псевдоуниполярного нейрона, 4 – центральный отросток нейрона

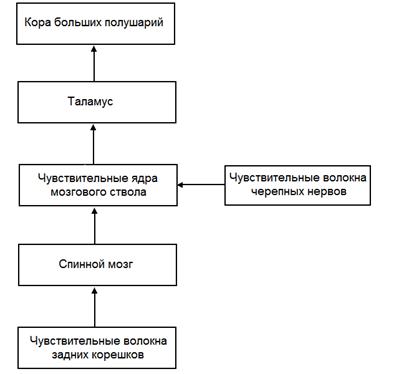

Рис. 22. Пути передачи кожной чувствительности и связанные с ее обработкой основные структуры ЦНС

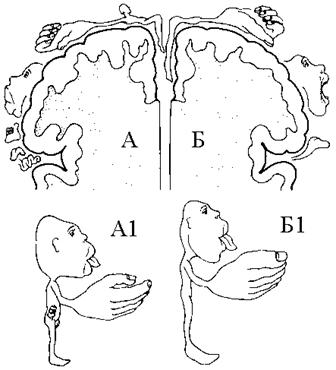

Рис. 23. Представительство зон кожной чувствительности и двигательных зон в коре больших полушарий. А – проекционная зона кожной чувствительности. Б – Моторная зона. Несоразмерность пропорций проиллюстрирована в виде сенсорного (А1) и моторного (Б1) гомункулюса (человечка)

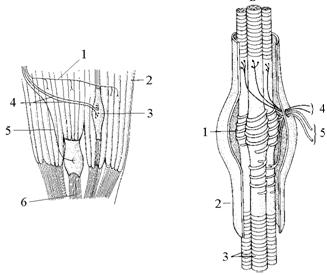

Рис. 24. Мышца с мышечным веретеном (А) и строение мышечного веретена (Б).
А: 1 – аксон, иннервирующий обычные мышечные волокна, 2 – обычное мышечное волокно, 3 – мышечное веретено, 4 – афференты и эфференты мышечного веретена, 5 – афференты сухожильного рецептора, 6 – сухожилие. Б: 1 – окончания афферентных волокон, 2 – капсула веретена, 3 – видоизмененное мышечное волокно, 4 – эфферентные волокна, 5 – афферентные волокна
Рис. 25. Обонятельный эпителий.

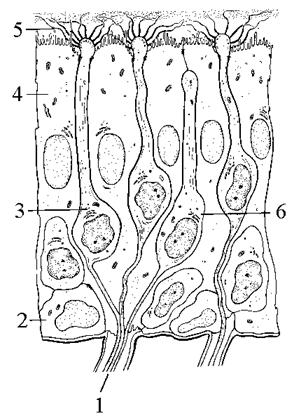

1 – аксоны рецепторных клеток, идущие к обонятельной луковице, 2 – базальная клетка, 3 – рецепторная клетка, 4 – опорная клетка, 5 – пучок ресничек, 6 – развивающаяся рецепторная клетка

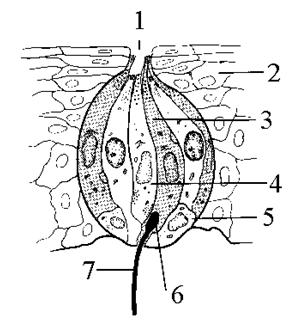

Рис. 26. Вкусовая почка, входящая в состав вкусового сосочка языка.
1 – вкусовая пора, 2 – эпителиальная клетка, 3 – опорная клетка, 4 – вкусовой рецептор, 5 – базальная клетка, 6 – синапс, 7 – афферентное волокно
