Руководство по эксплуатации

Комплект видеодомофона

RL-037C

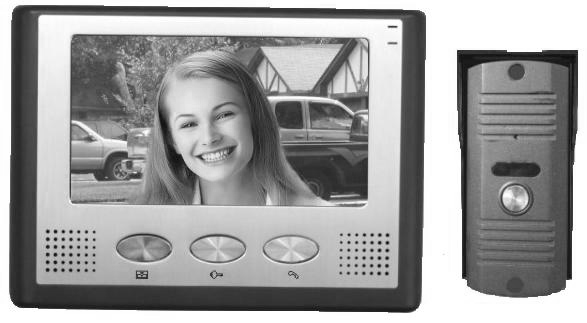

Комплект видеодомофона RL-037C является законченной системой обеспечения контроля доступа и видеонаблюдения для квартир, офисов, коттеджей, складских помещений и других охраняемых объектов. Комплект видеодомофона позволяет вести разговор с посетителем и одновременно наблюдать пространство, находящееся в поле зрения камеры, установленной в панели домофона, а также при необходимости управлять электрозамком.

Встроенная инфракрасная подсветка позволяет наблюдать объекты, расположенные на расстоянии до 4 м от видеопанели, в полной темноте.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

    Скрытая цветная PinHole камера. Антивандальная алюминиевая вызывная панель с не окисляемым, антикоррозионным, износоустойчивым покрытием. 7" цветной монитор с низким энергопотреблением, отсутствием излучения и высоким разрешением. Режим общения «свободные руки». Функция управления электрозамком. Мониторинг пространства перед дверью. 8 выбираемых мелодий вызова. Регулировка громкости звонка и разговора. Корректировка яркости и контрастности. Прилагаемый адаптер питания и 15 м кабеля для самостоятельной установки. Специально разработанный плоский дизайн позволяет встраивать данный видео комплект в любой, даже самый роскошный интерьер.

ВНЕШНЯЯ ПАНЕЛЬ ВЫЗОВА

ХАРАКТЕРИСТИКИ:

    Расстояние ИК-подсветки: > 4м Разрешение: CMOS > 380 TV antenna

CCD > 420 TV antenna

    Светочувствительность камеры: 2 люкс Угол обзора: 920 Энергопотребление: < 0,5 Вт (в активном режиме < 10Вт) Рабочие температуры: -10 ~ 50 0С Внешние размеры: 64(W) х l44(H) х 52(D) мм

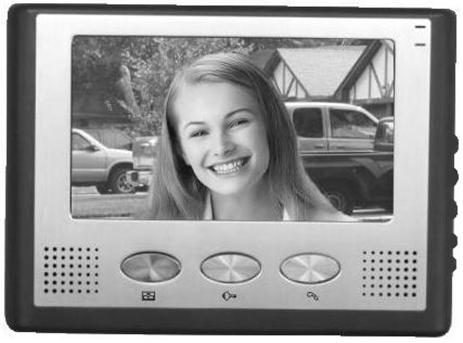

МОНИТОР



ХАРАКТЕРИСТИКИ:

    Размер экрана: 7” (16:9 диагональ) Разрешение экрана: 1440 (Н) х 234 (V) точек Pixel Dimensions: 0.107(H)X0.370(V) мм Рабочие температуры: -5 ~ 40 0С Влажность: 10% ~ 90% (RH) Внешние размеры: 166(W) х l00(H) х 7,2(D) мм

ОБЩИЕ ПАРАМЕТРЫ

Адаптерное входное напряжение: AC110-120В/60Гц или AC220-240В/50Гц

Адаптерное выходное напряжение, ток: AC15В 1400мА

Длительность режима разговора: 120с ± 10%

Длительность режима мониторинга: 40с ± 10%

Дальность подключения: 50м (4 х 0.65мм2)

УСТАНОВКА МОНИТОРА

1) Прикрепите кронштейн к стене шурупами.

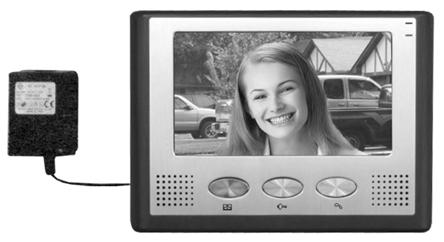

2) Подключите к монитору адаптер и видеопанель.

3) Повесьте монитор пазами на скобы кронштейна.

УСТАНОВКА ВИДЕОПАНЕЛИ

1) Прикрепите козырек к поверхности с помощью шурупов

2) Прикрепите панель винтами к козырьку

3) Места крепления винтами закройте заглушками (в комплекте)

4) Устанавливайте видеопанель на высоте 1,4 ~ 1,7 м от земли, в защищенном от дождя и прямого солнечного света месте.

УДЛИНЕНИЕ КАБЕЛЯ СВЯЗИ

В комплекте имеется кабель сечением 4 х 0,5мм2, длинной 15 м. Вы можете его удлинить до 50 м. Если Вам нужно продлить линию до 50 – 100 м, применяйте для наращивания кабель сечением 4 х 0,75мм2. К соединительным клеммам 1, 2, 3, 4 на задней панели монитора подключаются соответственно красная, зеленая, синяя, желтая жилы кабеля. Затем, подключите разъем питания адаптера и включите его в розетку.

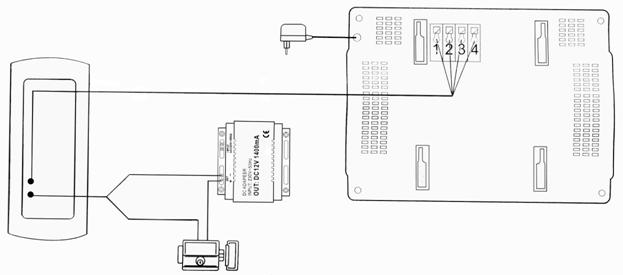

При подключении руководствуйтесь нижеприведенной схемой подключения.

Панель вызова


Замок


Трансформатор


Монитор


Красный (аудио, открытие замка)

Зеленый (общий) Голубой (видео) Желтый (+12В)

ИНСТРУКЦИЯ ПО РАБОТЕ

1. При нажатии кнопки ВЫЗОВА на вызывной панели, на мониторе раздастся мелодичный звонок и появится изображение посетителей. Вы можете говорить с посетителями, нажав кнопку РАЗГОВОРА на мониторе (действует в течении 120 секунд).

2. Нажмите кнопку МОНИТОР, чтобы проверить пространство, находящееся в поле зрения камеры (монитор выключится автоматически через 40 секунд).

3. Нажмите кнопку МОНИТОР и кнопку РАЗГОВОР для одновременного просмотра и разговора с посетителями. Нажмите кнопку РАЗГОВОР, чтобы закончить разговор.

4. Во время режима разговора и просмотра нажмите кнопку ЗАМОК, чтобы открыть дверь.

5. Настройте яркость, контрастность изображения и громкость звучания звонка с помощью регуляторов.

6. Выберите мелодию вызова.

КОМПЛЕКТАЦИЯ

Монитор

1 шт.

Панель вызова

1 шт.

Кронштейн для монитора

1 шт.

Кронштейн-козырек для панели

1 шт.

Адаптер питания

1 шт.

Кабель для подключения

15м

Винты, дюбеля, заглушки

комплект

Настоящее руководство

1 шт.

Упаковка

1 шт.

Меры предосторожности:

Не устанавливайте монитор домофона в местах с высокой температурой, влажностью или вблизи объектов, создающих электромагнитные поля (таких как телевизоры, персональные компьютеры и т. п.) во избежание помех и, как следствие, ухудшения качества изображения на экране домофона.

Не прикасайтесь к монитору мокрыми руками.

При уходе за комплектом видеодомофона, не применяйте химически активные моющие средства. Протирайте монитор сухой мягкой тряпкой.

Избегайте ударов и сильных сотрясений устройства.

Изображение может засвечиваться от попадания прямого солнечного света в камеру.

Не допускается самостоятельное вскрытие корпуса домофона и панели. В случае возникновения неисправностей обращайтесь в сервисные центры или к поставщику оборудования.
