Стационарные свинцовые аккумуляторы серии GFМ (стр. 2 )

GFM – 300Z ;

GFM - серия аккумулятора,

300 – номинальная емкость,( А* час ),

Z – модификация аккумулятора.

Условные обозначения моноблоков: 6-GFM-100C, 6-GFM-100X, 6-GFM-100,

•  6 — количество элементов,

•  GFM — серия аккумулятора,

•  100 — номинальная емкость, А. час.

•  С — модификация (срок службы 10 лет)

•  X — модификация для монтажа в 19 и 23- дюймовые шкафы и стеллажи.

- 4 -

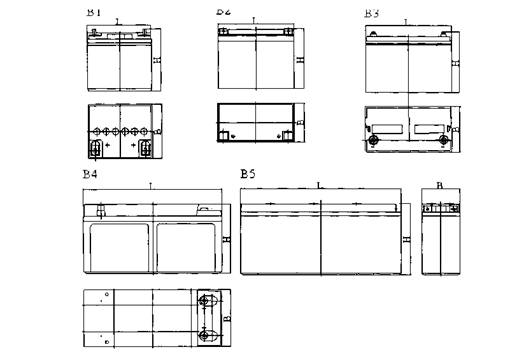

Схема расположения полюсов аккумуляторных батарей 6-GFM…

3. ТЕХНИЧЕСКИЕ ДАННЫЕ.

Аккумуляторы предназначены для использования в закрытых помещениях с естественной вентиляцией, в том числе и в помещениях с технологическим оборудованием и обслуживающим персоналом, при температуре от -40°С до +50°С, при относительной влажности воздуха до 80%. Оптимальная температура для эксплуатации +15°С ÷ +20°С.

Преимущественные технические характеристики:

-  способность быстрого восстановления ёмкости;

-  прекрасное приемное свойство заряда;

-  почти 100% рекомбинация газа;

-  малое внутреннее сопротивление;

-  очень малый разброс напряжения;

-  саморазряд менее 3% в месяц при комнатной температуре;

Элементы безопасности аккумуляторов:

- специальные защитные клапаны регулируют давление в ак­кумуляторе, после долгой эксплуатации надежность клапанов регулирования давления не изменяется

-обладают самым низким газовыделением среди свинцово-кислотных аккумуля­торов за счет технологии изготовления (AGM) и системы внутренней рекомбинации газов

- корпуса аккумуляторных батарей выполнены из ударопрочных и огнестойких
пластмасс,

-  фильтр , встроенный в клапан аккумулятора, предотвращает утечку паров электролита и одновременно обеспечивает защиту от взрыва,

-  исключены случайные прикосновения к токоведущим частям и короткие замыкания.

5

Длительность срока службы аккумуляторов.

При правильном режиме эксплуатации срок службы аккумуляторов составляет:

-для аккумуляторных элементов:

GFM...Z - 15÷18 лет или не менее 1200 циклов при 80% DOD;

-для аккумуляторных моноблоков:

6-GFM...C, X, -10 лет или не менее 1200 циклов при 30% DOD;

6-GFM … - 5 лет или не менее 600 циклов при 30% DOD.

4. ЗАРЯДНЫЕ ХАРАКТЕРИСТИКИ

4.1. Аккумуляторные элементы 2V,GFM-200…3900Z

4.1.1. Эксплуатация в буферном режиме:

Заряд осуществляется на условиях:

напряжение постоянного подзаряда 2.25В/элемент х n ± 1% при 20°С.

Где : n - количество элементов в батарее;

Начальный ток заряда 0.1 С10.

Для ускорения заряда можно применять более высокий зарядный ток, но макси­мальный начальный ток заряда не должен превышать 0.15 С10.

В случае отклонения температуры помещения от +20°С более, чем на 2.5°С, следует установить напряжение буферного заряда, рассчитанное по формуле-1 :

Uбуф=2.25+(20 – t ) х 0.

где : Uбуф - установочное напряжение буферного заряда,

t – температура воздуха в помещении.

Установочное напряжение заряда аккумуляторов в некоторых температурных диапазонах отра­жено в таблице 4.1

Таблица 4.1

Температура воздуха в помещении	0 -10°С	11 - 15°С	16 - 24°С	25 - 30°С	31 - 35°С	36 - 40°С
Напряжение заряда В/элемент ±1%	2.29	2.27	2.25	2.22	2.20	2.19

В процессе экс­плуатации следует установить и поддерживать напряжение заряда согласно форму­ле-1 .

После разряда необходимо восстановить емкость путем заряда аккумулятора напряже­нием 2.25В/элемент ± 1% при 20°С. Время заряда зависит от степени разряда, на­чального тока заряда и температуры.

На рисунке 2 изображены кривые характеристик заряда аккумуляторных элементов GFM 200…3900Z при 50% и 100% DOD (глубине разряда), токе заряда 0.1С10 и напряжении заряда 2.25В/элемент при 20°С.

6

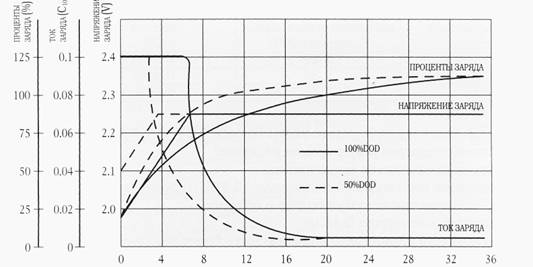

Рис. 4.1. Характеристики заряда аккумуляторных элементов GFM.. .Z

Признаком полного заряда является неизменяемость тока подзарядки, при постоянном напряжении , в течение 3 часов.

Аккумулятор не нуждается в уравнительном заряде;

Время заряда может быть сокращено повышения тока заряда или температуры окружающего воздуха.

После 6-ти месяцев непрерывного подзаряда фактическая емкость аккумулятора ( при контрольном разряде) должна быть не ниже номинальной.

4.1.2. Эксплуатация в циклическом режиме:

Заряд осуществляется при условиях:

- напряжение заряда 2.37 В/элемент х n ± 1% при 20°С,

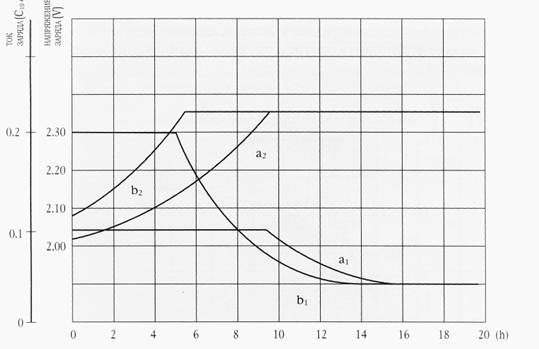

al, а2 - линии заряда при напряжении 2.37 В/элемент, током 0.1С10 b 1, Ь2 - линии заряда при напряжении 2.37 В/элемент, током 0.15С10 Рис4.2. Зависимость тока заряда от времени заряда

- начальный ток заряда 0.1 С10, но не более 0.15 С10, кривая зависимости тока заряда времени приведена на рисунке 4.2.

7

4.1.3. Дополнительный заряд

Аккумуляторы, долго хранившиеся до эксплуатации, требуют дополнительного заряда согласно таблице 4.2:

Таблица 4.2

Время хранения (месяц.)	Напряжение дополнительного заряда В/элемент20°С	Максимальный ток заряда (А)	Время заряда ( час )
6	2.35	0.15С10	24
6 – 12	2.35	0.15С10	48

4.2. Аккумуляторные моноблоки 12 V ; 6 – GFM…C,X , 6 – GFM 4.2.1. Эксплуатация в буферном режиме:

Заряд осуществляется на условиях:

Напряжение постоянного подзаряда 13.50В/аккумулятор х n ± 1% при 20°С:

где n - количество аккумуляторов в батарее;

Начальный ток заряда 0.1 С10;

Для ускорения заряда можно применять более высокий зарядный ток. но максимальный начальный ток заряда не должен превышать 0.15 С10;

В случае отклонении температуры помещения от +20°С более, чем на 5°С. следует установить напряжение буферного заряда рассчитанное по формуле-2:

U6yф=13.50 + ( 20 – t ) x 0.018 ( 2 )

где Uбуф - установленное напряжение буферного заряда:

t - температура помещения

Изученная практика эксплуатации аккумуляторов в России позволяет рекомендовать эксплуатацию с пониженным напряжением постоянного подзаряда:13.50 В/моноблок, при 20°С

Рекомендованное напряжение заряда в некоторых температурных диапазонах
отражено в таблице 4.3

Таблица 4.3

Температура окружающего воздуха	0 -10°С.	11 - 15°С.	16 - 24°С.	25 - 30°С.	31 - 35°С.	36 - 40°С.
Напряжение заряда В/аккумулятор ±1%	13.70	13.65	13.50	13.35	13.25	13.15

Температура воздуха в аккумуляторном помещении значительно влияет на срок службы аккумуляторов и в процессе эксплуатации следует устанавливать напряжение заряда в соответствии с формулой 2 или таблицей 4.3 .

На рисунке 4.3. изображены кривые характеристик заряда аккумуляторных моноблоков при 50% и 100% DOD (глубине разряда), при токе заряда O. l С10 и температуре воздуха + 20°С. Признаком полного заряда, при постоянном напряжении является неизменный ток в течении 3-х ча­сов ( см. характеристику тока заряда рис4.3. ).

Время заряда может быть сокращено путем повы­шения тока заряда или температуры окружающего воздуха.

После 6-ти месяцев непрерывного подзаряда фактическая емкость моноблока (при контрольном разряде) должна быть не ниже номинальной.

8

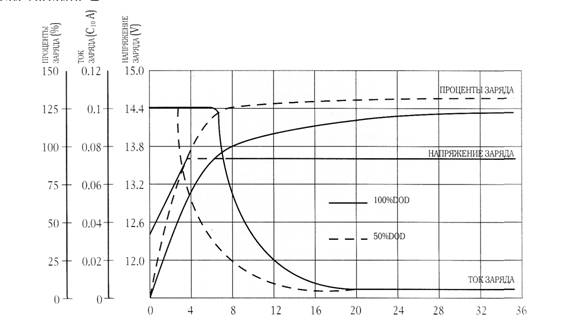

Рис. 4.3. Характеристики заряда аккумуляторных моноблоков.

4.2.2. Эксплуатация в циклическом режиме.

Заряд осуществляется при условиях:

Напряжение заряда 14.20 В/аккумулятор х n + 1% при 20°С,

Начальный ток заряда 0.1С10, но не более 0.15С10, графики зависимости тока заряда от времени приведены на рисунке 4.4. ;

al, а2 - линии заряда при напряжении 14.20 В/аккумулятор, током

0.15 С100 b1, b2 - линии заряда при напряжении 14.20 В/аккумулятор, током 0.1 С10

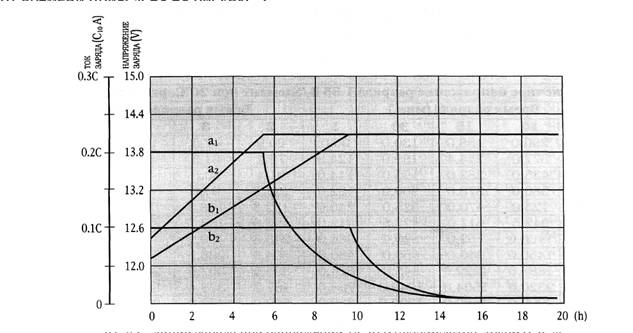

Рис. 4.4. Зависимость тока заряда от времени заряда

4.1.3. Дополнительный заряд

Аккумуляторы, долго хранившиеся до эксплуатации, требуют дополнительного заряда согласно таблице 4.4:

9

Таблица 4.4

Время хранения (месяц.)	Напряжение дополнительного заряда В/моноблок при 20°С	Максимальный ток заряда (А)	Время заряда ( час )
6	13.7	0.15С10	24
6 – 12	13.9	0.15С10	48

5. РАЗРЯДНЫЕ ХАРАКТЕРИСТИКИ

Номинальная емкость аккумуляторных элементов GFM-200…3900Z - емкость при 10-часовом разряде до конечного напряжения 1.80B/элемент при 20°С.

Аккумуляторы должны иметь не менее 95% емкости, согласно таблице 5,1 на пер­вом цикле при 10, 8, 5, 3, 2, 1, ½, ¼ и 1/6 часовых режимах разряда и не менее 100% емкости - не позднее, чем на 3 цикле, при тех же режимах разряда.

Номинальная емкость моноблоков 6-GFM-38…200C и 6-GFM-38…150X - емкость при 10-часовом разряде до конечного напряжения 1.80 В/элемент (10.8О В/моноблок) при 20°С.

Моноблоки 6-GFM-38…200C и 6-GFM-50…150X должны иметь не менее 95% емкос­ти, согласно таблице 5.2 , на первом цикле при 10, 8 , 5, 3, 2 , 1, 1/2, 1/3 и 1/6 часовых режимах разряда и не менее 100% емкости - не позднее, чем на 3 цикле, при тех же режимах раз­ряда.

Номинальная емкость моноблоков 6-GFM-38 …200 - емкость при 20 часовом разряде до конечного напряжения 1.80 В/элемент (10.8О В/моноблок) при 20°С.

Моноблоки 6-GFM-38…200 должны иметь не менее 95% емкости, согласно таблице 5.3 , на первом цикле при 10, 8 ,5, 3, 2 , 1, 1/2, 1/3. и 1/6 часовых режимах разряда и не менее 100% емкости - не позднее, чем на 3 цикле, при тех же режимах разряда.

Фактически снятая с аккумулятора или батареи емкость равняется произведению тока разряда на продолжительность разряда.

Разрядные характеристики аккумуляторов GFM…Z, GFM…C, X, GFM до конечного напряжения 1.8В приводятся в таблицах 5.1 – 5.3 . Разрядные характеристики до конечного напряжения 1.75В и 1.70В приводятся в Приложении 2 настоящего руководства.

5.1 Разрядные характеристики аккумуляторных элементов, 2V, GFM...Z

Таблица 5.1

Ток разряда ( А ) . Конечное напряжение разряда 1,85 В/элемент при 2О°С
Тип Аккумул.	Время разряда (мин.)	Время разряда (часы)
10	15	30	1	2	3	5	8	10
GFM-200Z	290,0	188,0	130,0	96,0	60,9	47,3	31,9	23,4	19.0
GFM-260Z	377,0	244,4	169,0	124,8	79,2	61,5	41.5	30.4	24.7
GFM-300Z	435,0	282,0	195,0	144,0	91,4	80,0	47,9	35.1	28,5
GFM-400Z	580,0	376,0	260,0	192,0	121,8	94,6	63,8	46,8	38,0
GFM-500Z	725,0	470,0	325,0	240,0	152,3	118,3	79,8	58.5	47,5
GFM-650Z	942,5	611,0	422,5	312,0	197,9	153,7	103,7	76.1	61,8
GFM-800Z	1160,0	752,0	520,0	384,0	243,6	189,2	127,6	93.6	76,0
GFM-1000Z	1450,0	940,0	650,0	480,0	304,5	236,5	159,5	1 17.0	95,0
GFM-1300Z	1885,0	1222,0	845,0	624,0	395,9	307,5	207,4	152,1	123,5
GFM-1600Z	2320,0	1504,0	1040,0	768,0	487,2	378,4	255.2	187,2	152.0
GFM-2000Z	2900,0	1880,0	1300,0	960,0	609,0	473,0	319,0	234,0	190,0
GFM-2600Z	3770,0	2444,0	1690,0	1248,0	792,0	615,0	415,0	304,0	247.0
GFM-3000Z	4350,0	2820,0	1950,0	1440,0	914,0	721,0	479,0	351,0	285.0
GFM-3900Z	5655,0	3666,0	2535,0	1872,0	1188,0	922,4	622,1	456.3	370,5
