Контрольная работа 1

КОНТРОЛЬНАЯ РАБОТА 1

Содержание контрольной работы 1

1. 01 - Шрифты и линии (формат АЗ, ватман).

1. 02 - Проекции геометрических тел (формат АЗ, ватман).

t

1. 03 - Комплексный чертеж модели по аксонометрической проекции (формат АЗ, ватман).

1.04 - Комплексный чертеж детали. Построение третьей проекции детали по двум за­данным с выполнением простых разрезов (формат А3, ватман).

1.05 - Эскиз детали средней сложности с применением простого разреза (формат АЗ или А4, выбирается самостоятельно, бумага в клетку или миллиметровка).

1. 06 - Эскиз детали с применением сложного разреза (формат АЗ или А4, выбирается самостоятельно, бумага в клетку или миллиметровка).

1. 07 – Сварное соединение двух деталей (формат А4, ватман).

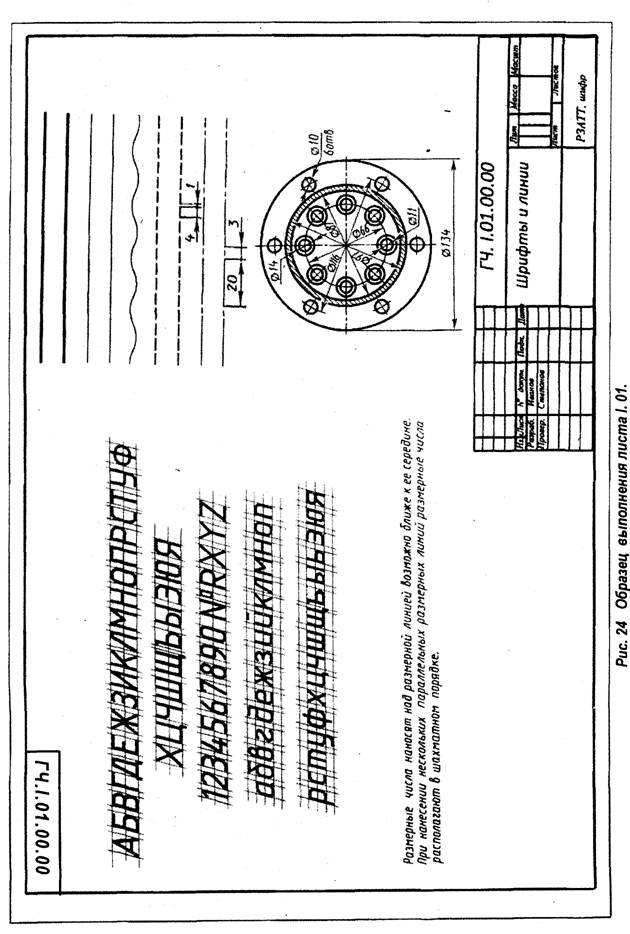

Лист 1.01

Содержание листа

На листе 1.01 выполняются: 1) буквы русского алфавита и цифры стандартным шрифтом типа Б'размера 10 с наклоном, 2) текст - шрифтом размера 5, 3) линии чертежа, 4) контур детали с нанесением размеров.

Формат чертежа АЗ.

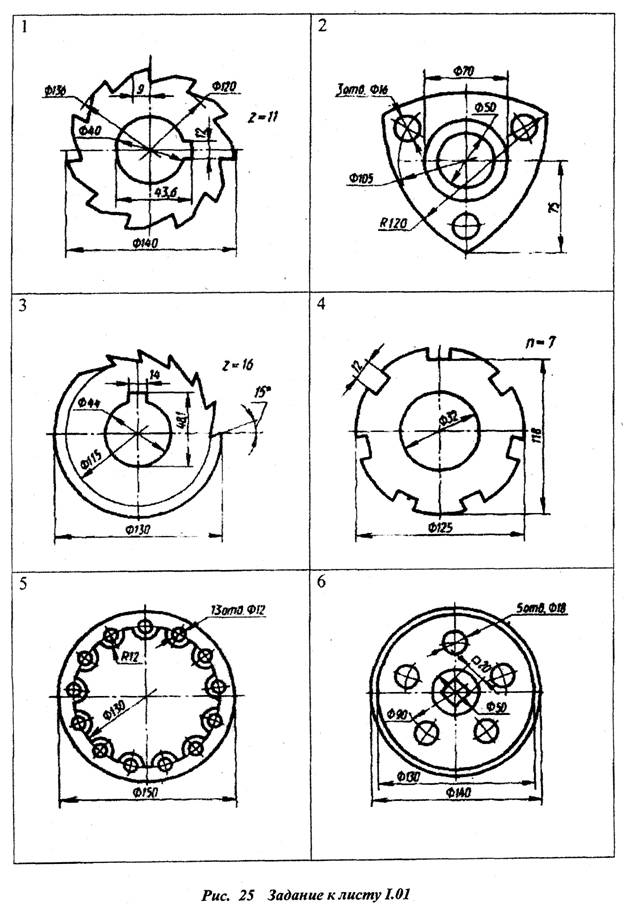

Варианты текста студенты выбирают из табл. 5, варианты контуров деталей - по

рис.25.

№ вари­ анта	Содержание текста, выполняемого стандартным шрифтом размера 5
1	Чертеж детали - документ. содержащий изображение детали и данные для ее изготовления и контроля (размеры, обозначения шероховатости поверхностей).
2	Сборочный чертеж содержит изображение изделия (сборочной единииы) и другие данные, необходимые для его изготовления (сборки) и контроля.
3,	Чертеж общего вида определяет KOHcmpvmuio изделия, взаимодействие его основных составных частей и поясняет принцип работы изделия.
4	Габаритный чертеж содержит упрошенное изображение изделия с га­баритными, установочными и присоединительными размерами.
5	Монтажный чертеж содержит упрошенное изображение изделия и не­обходимые данные для установки при монтаже.
6	Схема - документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.
7	Спецификация — документ, определяющий состав сборочной единииы. комплекса или комплекта.
8	Пояснительная записка — документ, в котором описаны устройство и принцип действия изделия и дано обоснование принятого технического и технико-экономического решения.
9	Технические условия — документ, содержащий эксплуатационные пока­затели изделия и методы контроля его качества.
10	Ремонтные документы - документы, содержащие данные для выполне­ния ремонтных работ на специализированных предприятиях.

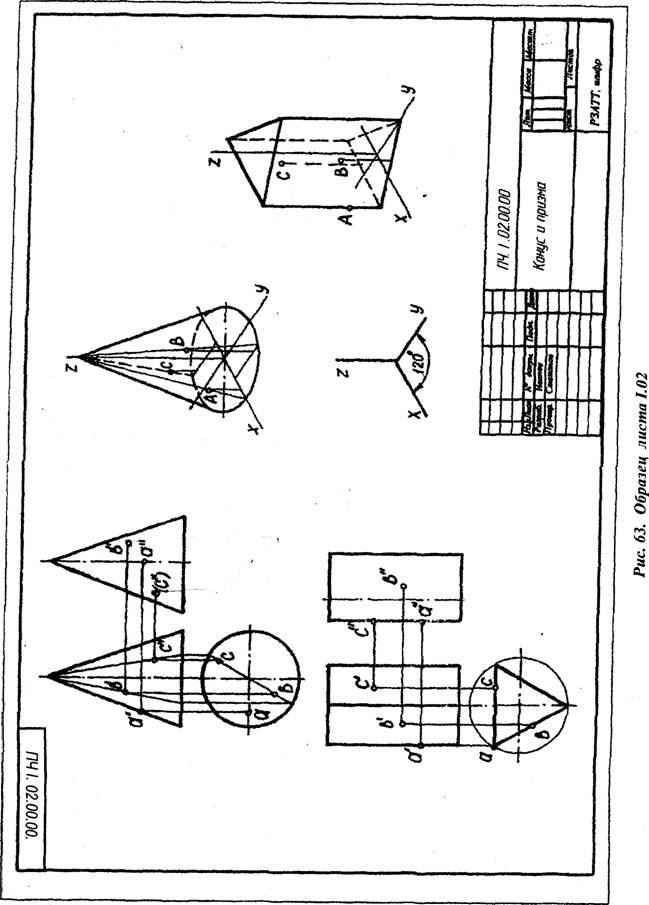

Лист I. 02

Содержание листа

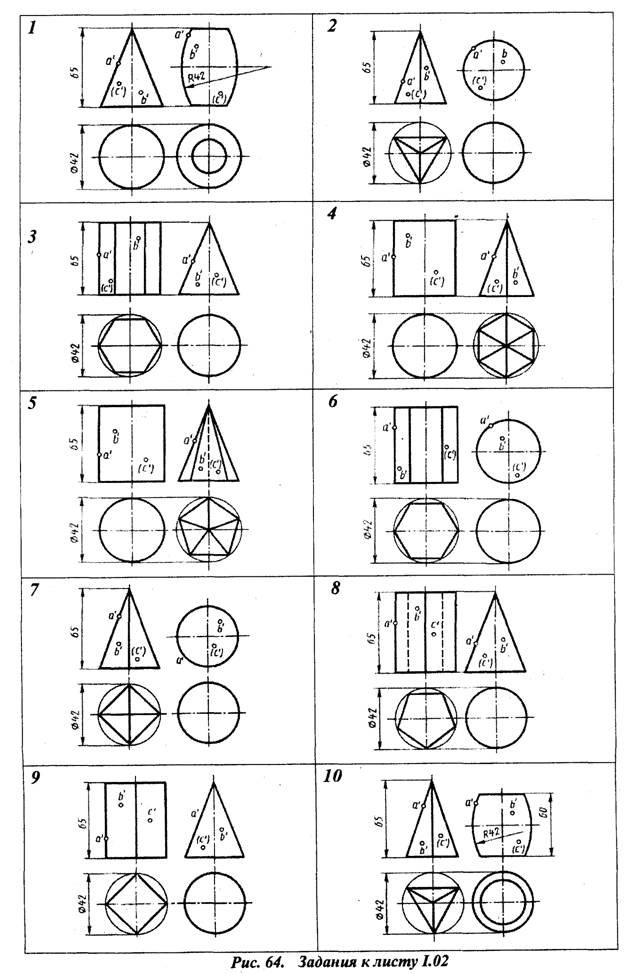

На листе 1.02. выполняют комплексные чертежи (в трех проекциях) двух геометрических тел с нанесением на поверхностях данных тел проекций точек А, В, С и аксонометрические проекции этих тел. Формат чертежа А3.

Листа 1.03.

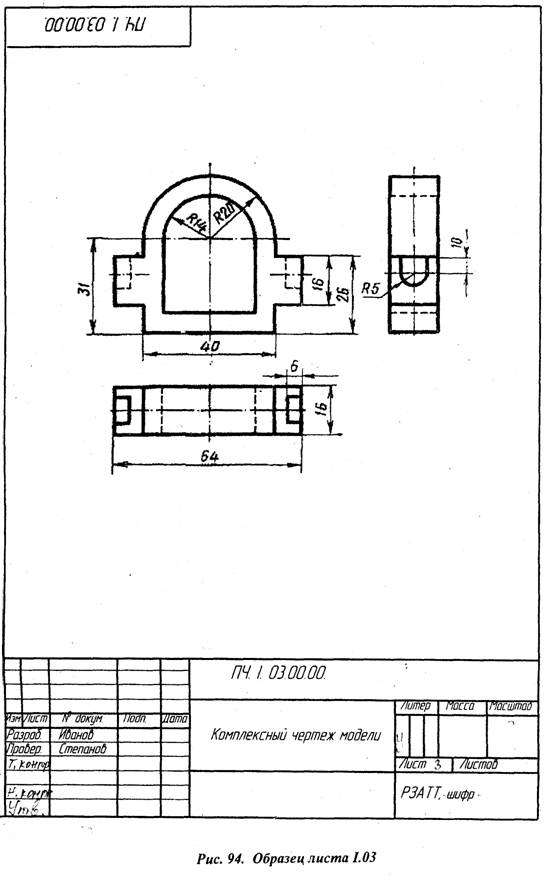

На листе 1.03. выполняют комплексный чертеж модели по аксонометрической проек­ции (или с натуры, по готовым моделям, что более предпочтительно). Формат чертежа АЗ (или А4).

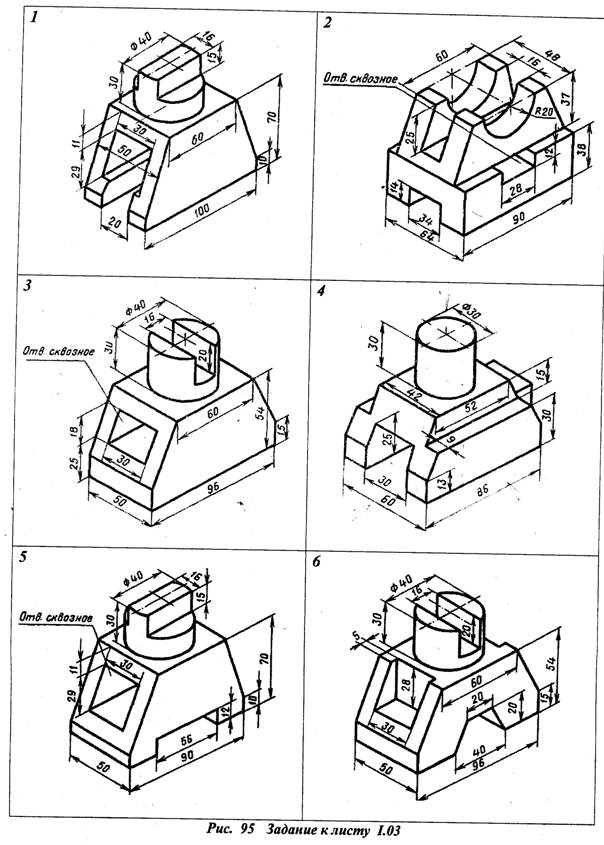

Рис. 95 Задание к листу 1.03 (продолжение)

Лист I. 04.

Содержание листа

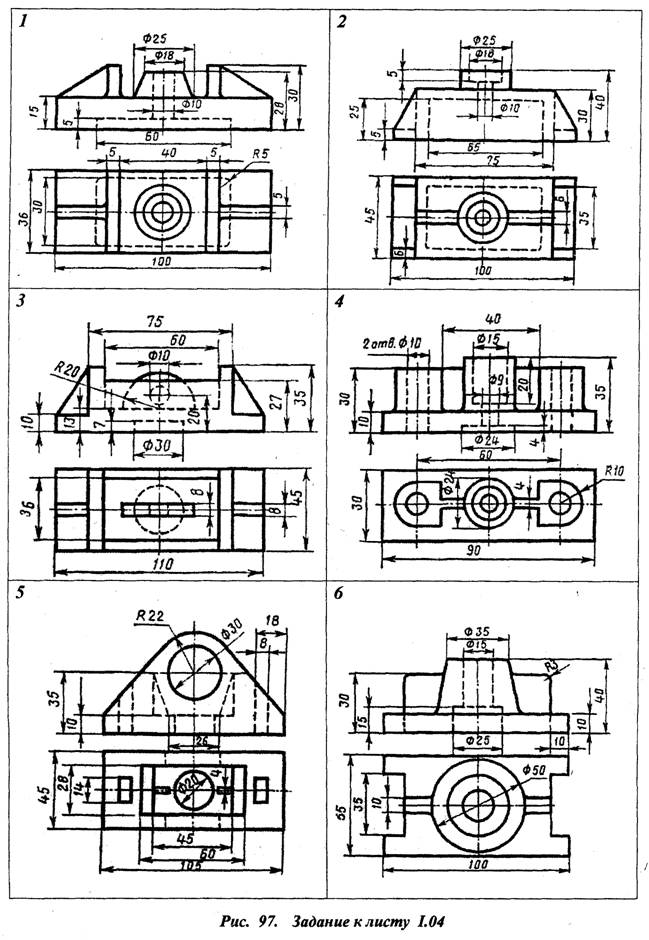

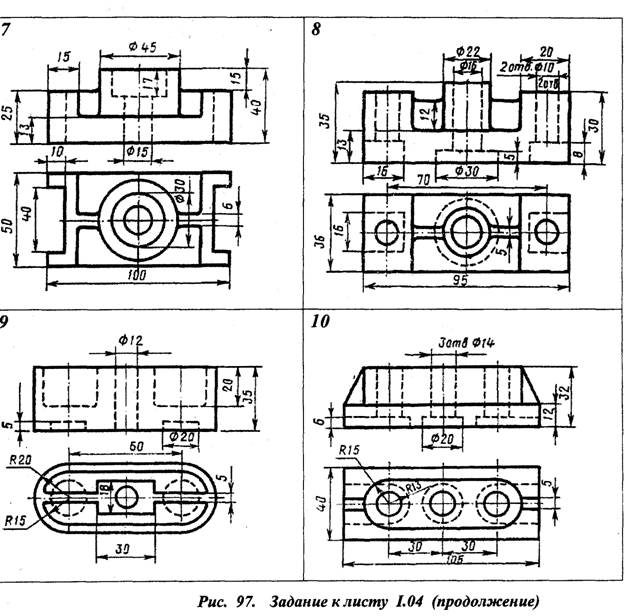

На листе 1.04. выполняют комплексный чертеж детали. Построение третьей проекции детали по двум заданным с выполнением простых разрезов. Формат черте­жа А3.

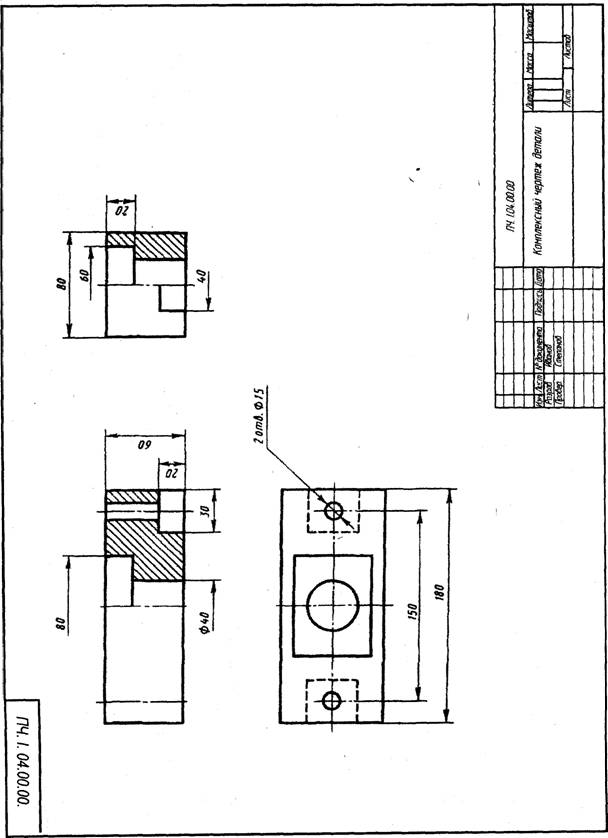

Рис. 96. Образец листа I. 04

Лист 1.05.

Содержание листа

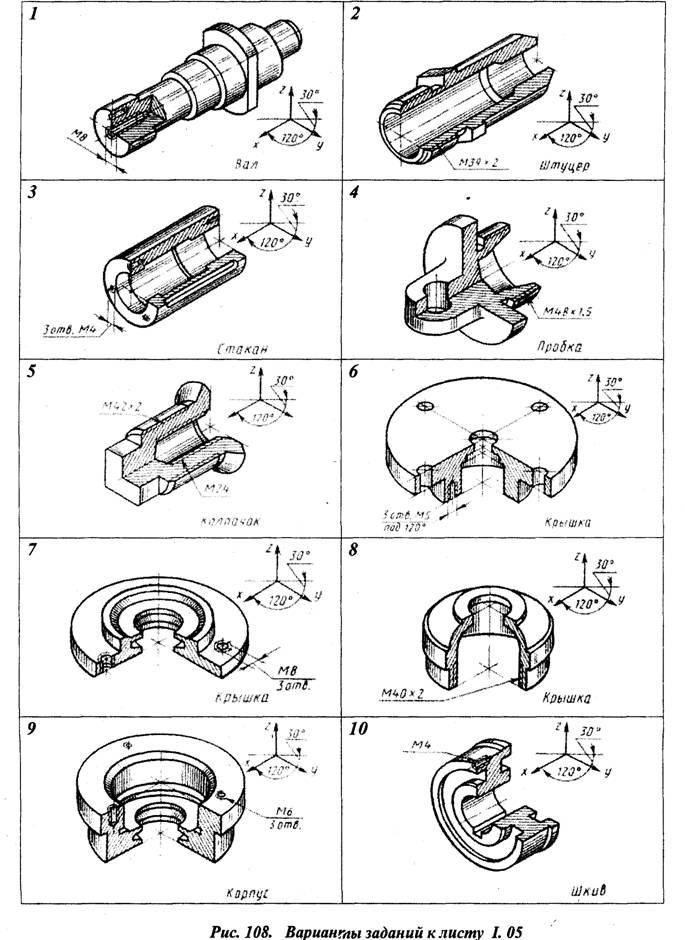

На листе 1.05 выполняется эскиз детали средней сложности. Эскиз выполняют на бу­маге в клетку (можно использовать тетрадный лист) или миллиметровке. Формат чертежа АЗ (или А4) выбирается самостоятельно в зависимости от сложности детали.

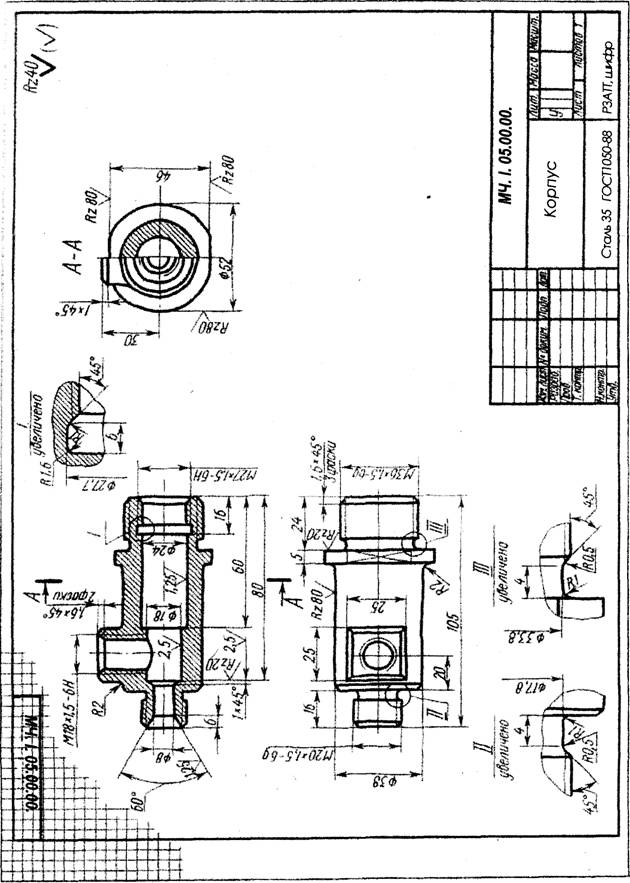

Рис.107. Образец листа

Лист 1.06.

Содержание листа

На листе 1.06 выполняется эскиз детали с применением сложного разреза (когда секу­щая плоскость направлена через спицы, ребра или тонкие стенки). Эскиз выполняют на бу­маге в клетку. Формат чертежа АЗ (или А4) выбирается самостоятельно в зависимости от сложности детали.

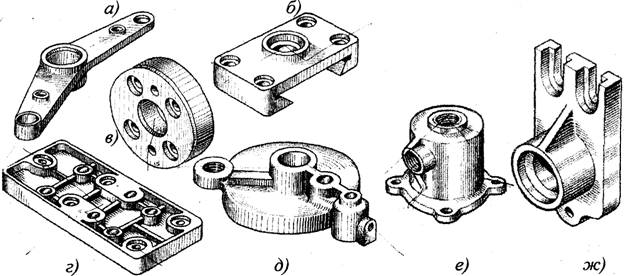

Рис. 110. Примерные образцы деталей для эскиза к листу 1.06:

сечение, эти элементы показываются не заштрихованными на ортогональных проекциях.

а) рычаг; б) плита; в) полумуфта; г) плита; д) крышка; е) корпус; ж) кронштейн.

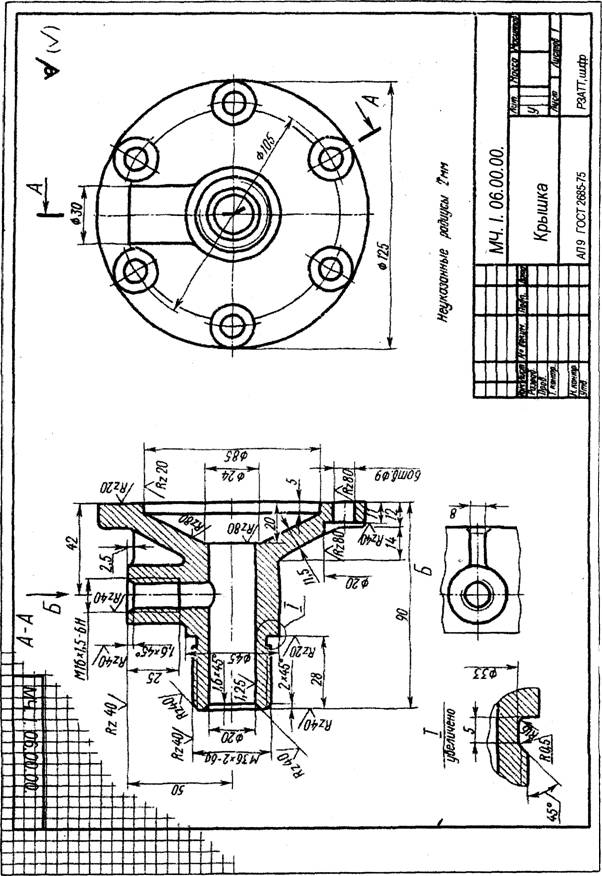

Рис. 111. Образец листа I. 06

Лист 1.07.

Содержание листа

На листе 1.07 выполняется чертеж сварного соединения. Формат чертежа АЗ (или А4) выбирается в зависимости от варианта табл. 8.

табл. 8

№ вари­ анта	Условное обозначение соединения	Сварное соединение	Толщина металла
1	C11		20
2	C12		25
3	С8		15
4	С17		30
5	C43		35
6	С23		60
7	С26		50
8	У7		30
9	У9		15
10	Т7		30
11	Т8		26
12	Т9		40
13	Н2		30
14	Т6		36

подготовленных кромок свариваемых деталей

подготовленных кромок свариваемых деталей

Сварное соединение Разделка С13

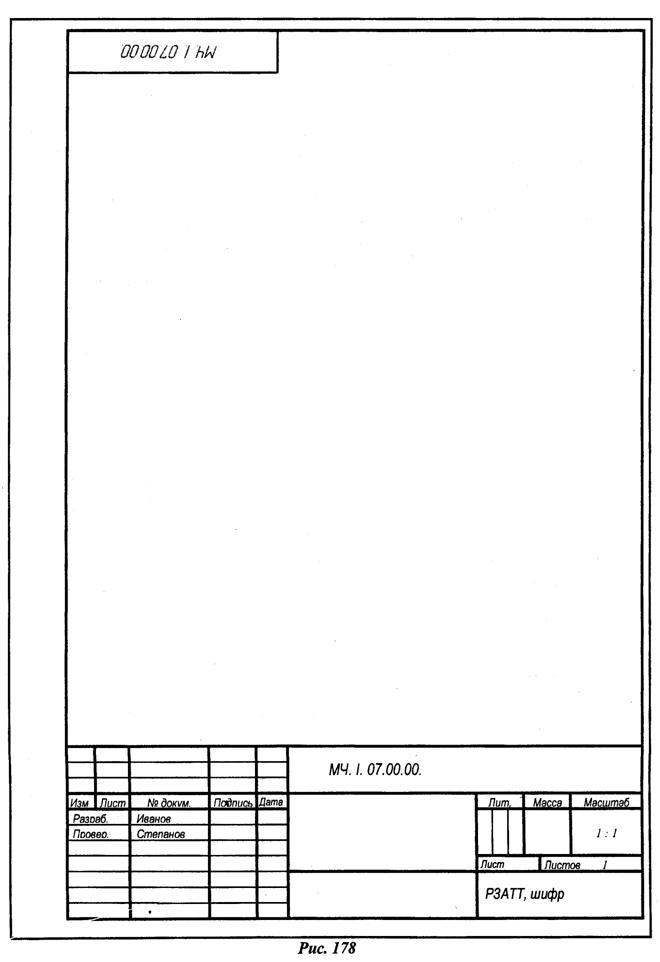

Рис. 178. Образец листа I. 07 (Условные размеры показываются цифрами).
