Светодиодный встраиваемый потолочный светильник для общего освещения.

Наименование изделия.

Светодиодный встраиваемый потолочный светильник серии SSL-AR1-24-x-xx.

Назначение.

Светильник предназначен для встраивания в подвесные потолки типа «Армстронг» с ячейками 600х600 мм. По сравнению с аналогичным люминесцентным светильником с лампами Т8 4х18Вт, обеспечивает снижение энергопотребления в 1,8 раза при увеличении освещенности в 1,5 раза. Обеспечивает более высокую равномерность освещенности (более чем в 1,3 раза), что позволяет снизить количество светильников на требуемую площадь освещения. Степень защиты от пыли и влаги IP54. Светильник являются необслуживаемым в течение всего гарантийного срока (5 лет).

Технические характеристики.

Технические характеристики приведены в таблице 1.

Таблица 1.

Наименование

Единица измерения

Значение

Примечание

Напряжение питания переменного тока 47…53 Гц

В

220

120…260B

Мощность потребления, не более

Вт

35

Напряжение питания 220В±5В

Коэффициент мощности, не менее

0,85

Напряжение питания 220В±5В

Степень защиты

IP54

В рабочем положении

Мин. температура эксплуатации окр. среды, Токр

0С

-20

Макс. температура эксплуатации окр. среды, Токр

0С

+60

Номинальный световой поток

Лм

3600

Токр = 250С,

Tc=4000K…5500K

Цвет и цветовая температура

SSL-AR1-24-C-xx

SSL-AR1-24-S-xx

SSL-AR1-24-W-xx

Белый,

5500K

4000K

3200K

Габариты, длина х ширина х высота

мм

595х595х35(70)

Масса, не более

кг

2,4

Срок службы

лет

10

Варианты исполнения

·  SSL-AR1-24-x-MP – светопропускающий микропризматический рассеиватель;

·  SSL-AR1-24-x-SI – светопропускающий рассеиватель марки SatinIce®

Схема включения.

Схема включения приведена на рис. 1.

Рис. 1.

Технические условия и требования к эксплуатации

- Светильник предназначен для эксплуатации внутри помещений при температуре окружающего воздуха в соответствии с таблицей 5 при относительной влажности до 95%.

- Светильник имеет степень защиты от воздействия окружающей среды IP55.

- Включение/отключение светильника осуществляется путем выдачи/снятия напряжения первичной сети переменного тока 220В 50Гц (см. рис. 3).

- Чистка наружной поверхности рассеивателя должна осуществляться мягкой тканью, смоченной водой с применением нейтральных моющих средств. Использование для мойки растворителей (бензин, ацетон и т. п.) категорически запрещается.

- С целью исключения поражения электрическим током светильник должен быть заземлен с помощью соответствующей клеммы на клеммной колодке.

- Подключение и отключение светильника от сети производить только при отключенном напряжении.

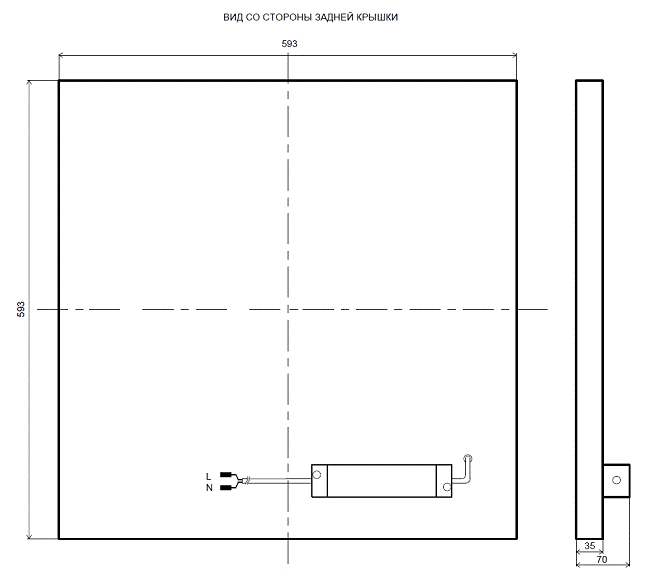

Габаритный чертеж
