Схемы крепления самонесущего оптического кабеля
(ОКСН) на ж/б стойках типа СВ
Схема натяжного крепления ОКСН | Схема поддерживающего крепления ОКСН |
Схема натяжного крепления ОКСН и шкафа для размещения муфты с запасом кабеля | Схема натяжного крепления ОКСН на концевой опоре |
Схема натяжного крепления самонесущего
оптического кабеля на ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 1 | 4 | 4 |
2. | Звено промежуточное типа ПРР-7-1 | шт. | 1 | 0,6 | 0,6 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Зажим натяжной спиральный* | к-т | 2 | * | * |
Примечание:
1. * Данные определяются проектом.
2. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK)
Схема поддерживающего крепления самонесущего
оптического кабеля на ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКП-К | к-т | 1 | 4,05 | 4,05 |
2. | Зажим поддерживающий* | к-т | 1 | * | * |
Примечание:
1. * Данные определяются проектом.

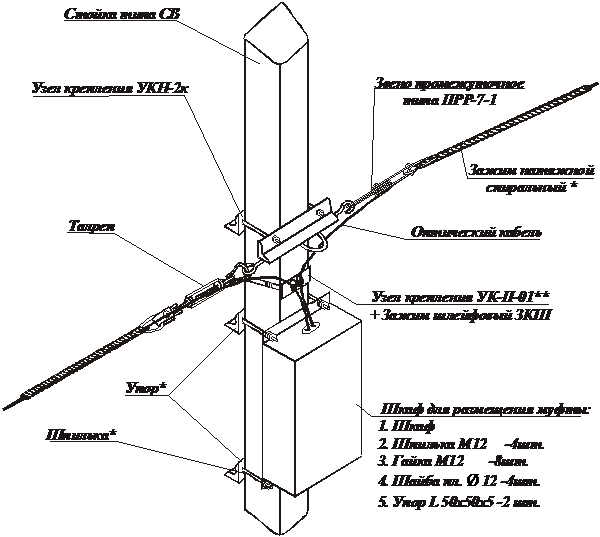

Схема натяжного крепления самонесущего
оптического кабеля и шкафа для размещения
муфты с запасом кабеля на ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 1 | 4 | 4 |
2. | Узел крепления УК-П-01** | шт. | 1 | 0,25 | 0,25 |
3. | Звено промежуточное типа ПРР-7-1 | шт. | 1 | 0,6 | 0,6 |
4. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
5. | Зажим натяжной спиральный* | к-т | 2 | * | * |
6. | Зажим шлейфовый ЗКШ* | к-т | 1 | 0,3 | 0,3 |
7. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 1 | 0,2 | 0,2 |
8. | Шкаф ШРМ | к-т | 1 | 41 | 41 |
Примечание:
1. * Данные определяются проектом.
2. ** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).

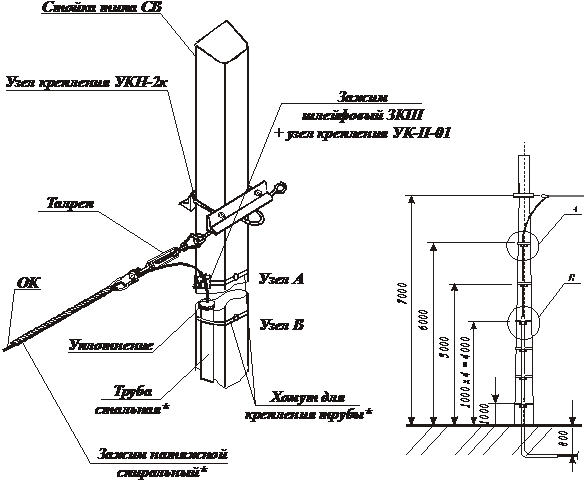

Схема натяжного крепления самонесущего
оптического кабеля на концевой ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 1 | 4 | 4 |
2. | Узел крепления УК-П-01** | шт. | 2 | 0,25 | 0,5 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Зажим натяжной спиральный* | к-т | 1 | * | * |
5. | Зажим шлейфовый ЗКШ* | к-т | 2 | 0,3 | 0,6 |
6. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 6 | 0,2 | 1,2 |
7. | Труба стальная* | м | * | * | * |
Примечание:
1. * Данные определяются проектом.
2. ** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).

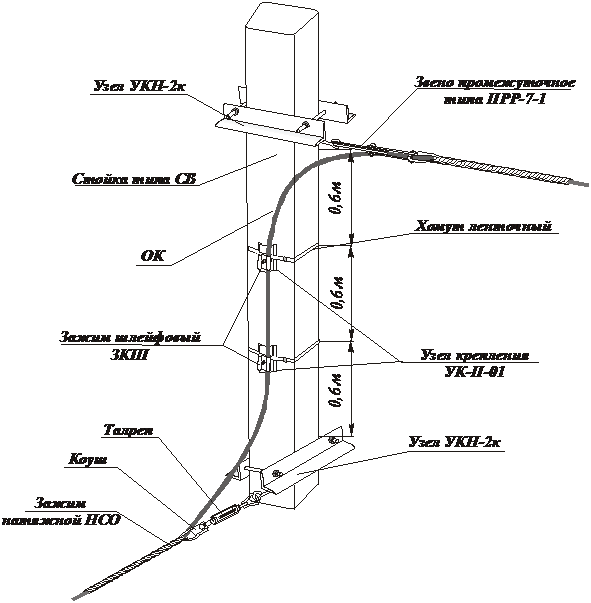

Схема разноуровнего натяжного крепления
оптического кабеля на ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 2 | 4 | 8 |
2. | Узел крепления УК-П-01** | шт. | 2 | 0,25 | 0,5 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Звено промежуточное типа ПРР-7-1 | шт. | 1 | 0,6 | 0,6 |
5. | Зажим натяжной спиральный* | к-т | 2 | * | * |
6. | Зажим шлейфовый ЗКШ* | к-т | 2 | * | * |
7. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 2 | 0,2 | 0,4 |
Примечание:
1. * Данные определяются проектом.
2. ** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).
